B&W DM 6, le vostre esperienze

[landrupp]

@M.B. avendole avute, confermo anch'io che dentro alle dm6 c'è cascame di lana tessile e non lana di vetro 👍

[diego_g]

Scusate l'OT: che voi sappiate, quale materiale è stato utilizzato per le 802 Matrix S2?

Un grazie anticipato!

[M.B.]

@diego_g Ho avuto sia le 802 matrix S3 e sia le 801 matrix S3. In entrambi i casi, ho visto del poliuretano espanso a celle aperte all'interno di ogni singola cella della struttura matrix.

[Andrea1981]

anche se la discussione è vecchia vorrei dare anche io il mio contributo e parlare della mia esperienza in merito



ho ascoltato questi diffusori da un amico ed il suono appariva veramente "sporco", "confuso"... non credevo che questi diffusori di cui avevo sentito sempre parlare bene suonassero in modo così sgradevole e neppure il proprietario era soddisfatto.



dato che la complessità costruttiva di un diffusore del 1979 così è prossima allo zero abbiamo deciso di aprirle per fare delle verifiche. è sufficiente togliere il wf e si accede subito al crossover che per altro è connesso con un connettore multipolare facilissimo da scollegare.

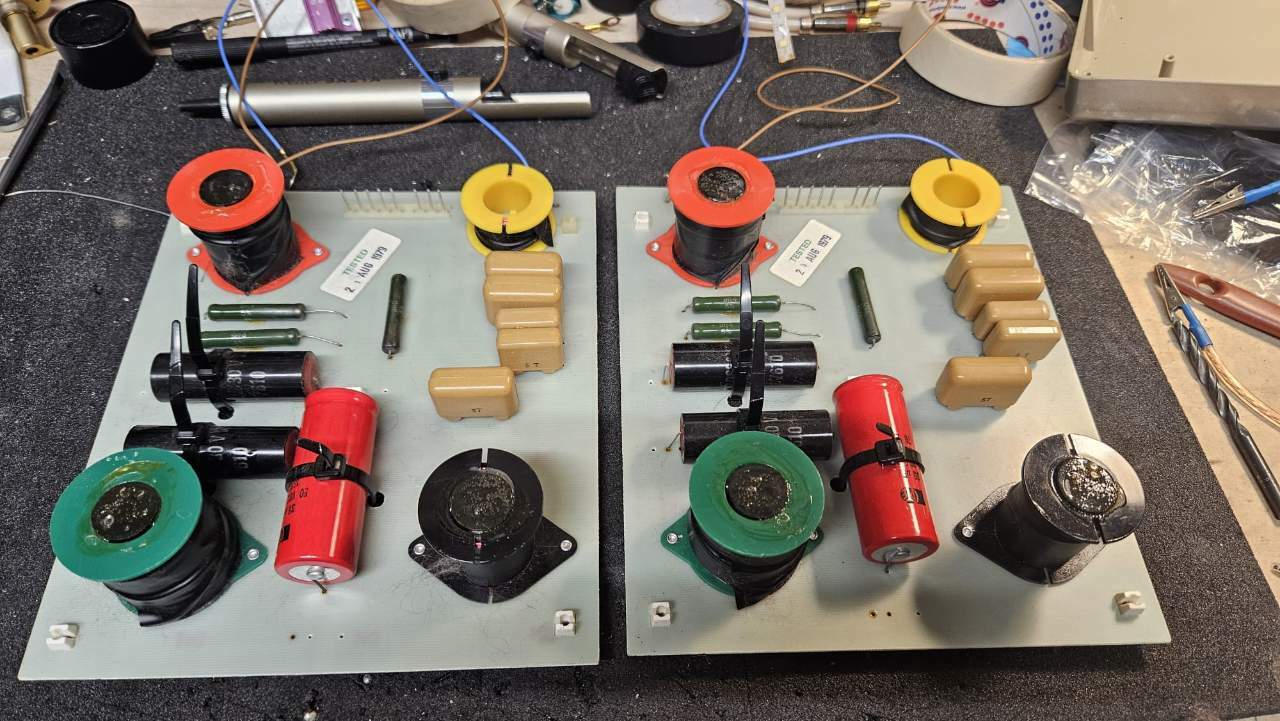

tolti e osservati bene i crossover e capito subito il motivo della performance scadente: componentistica tutta andata!!!

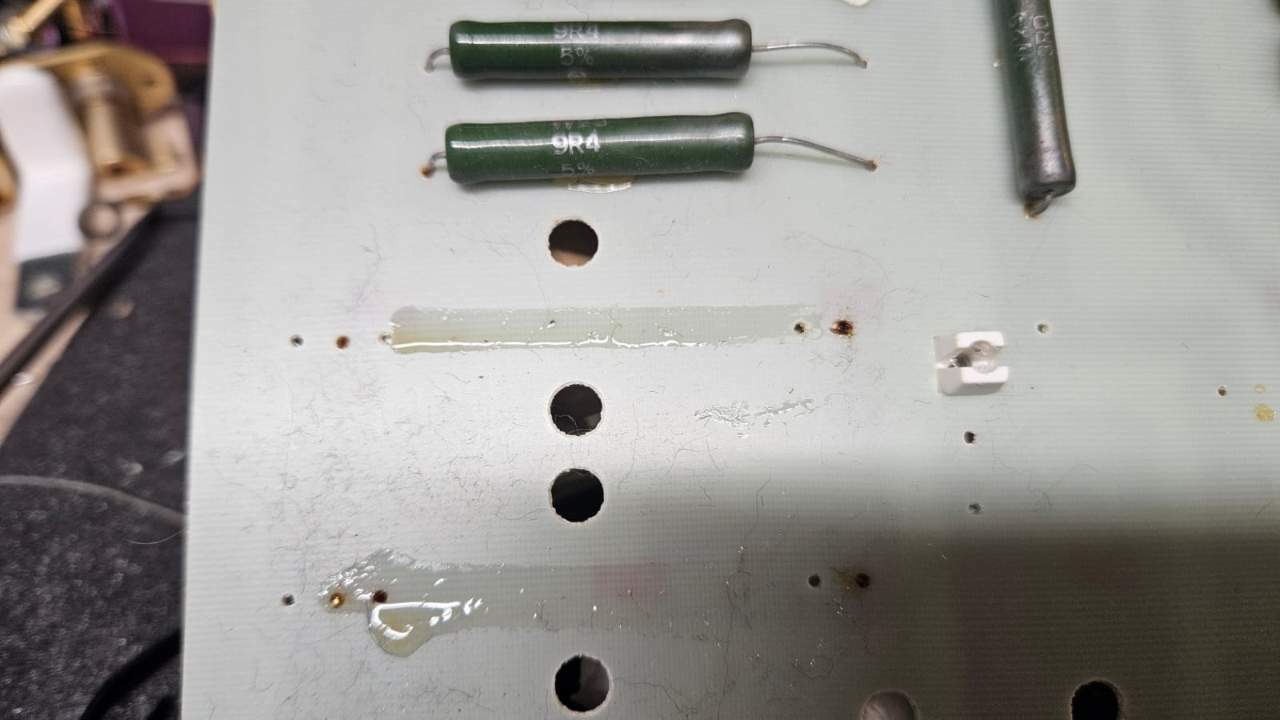

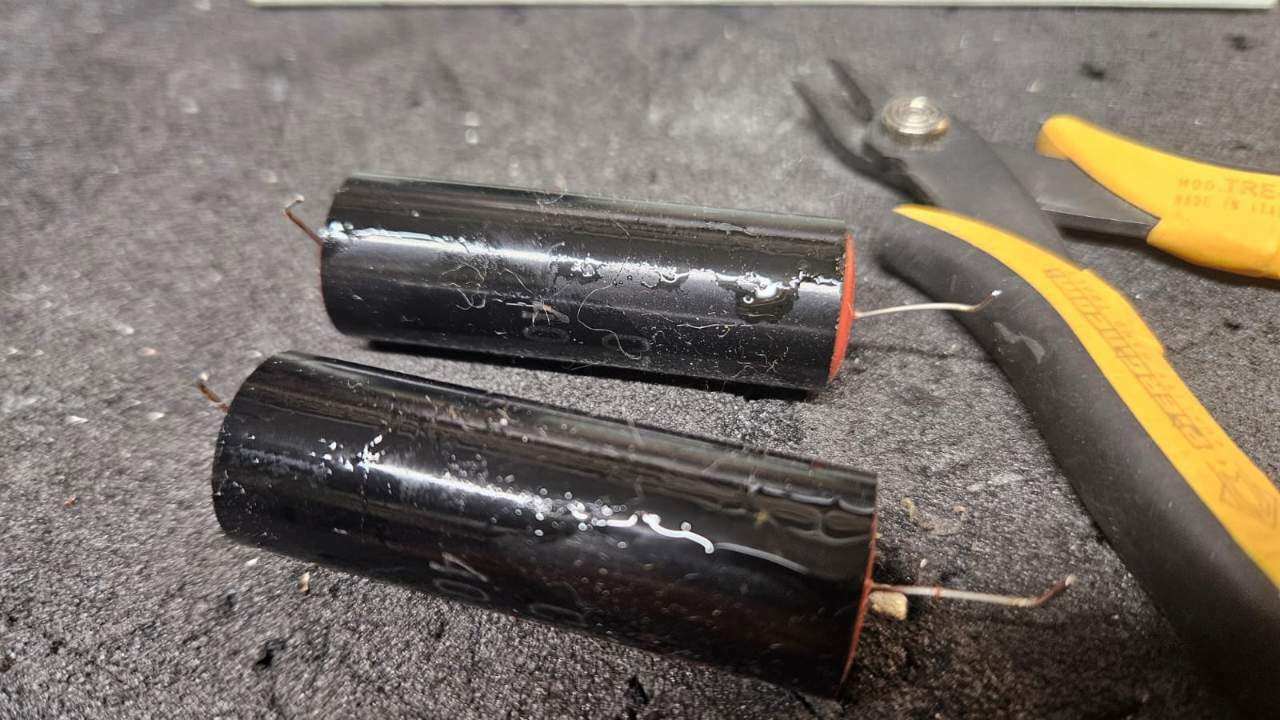

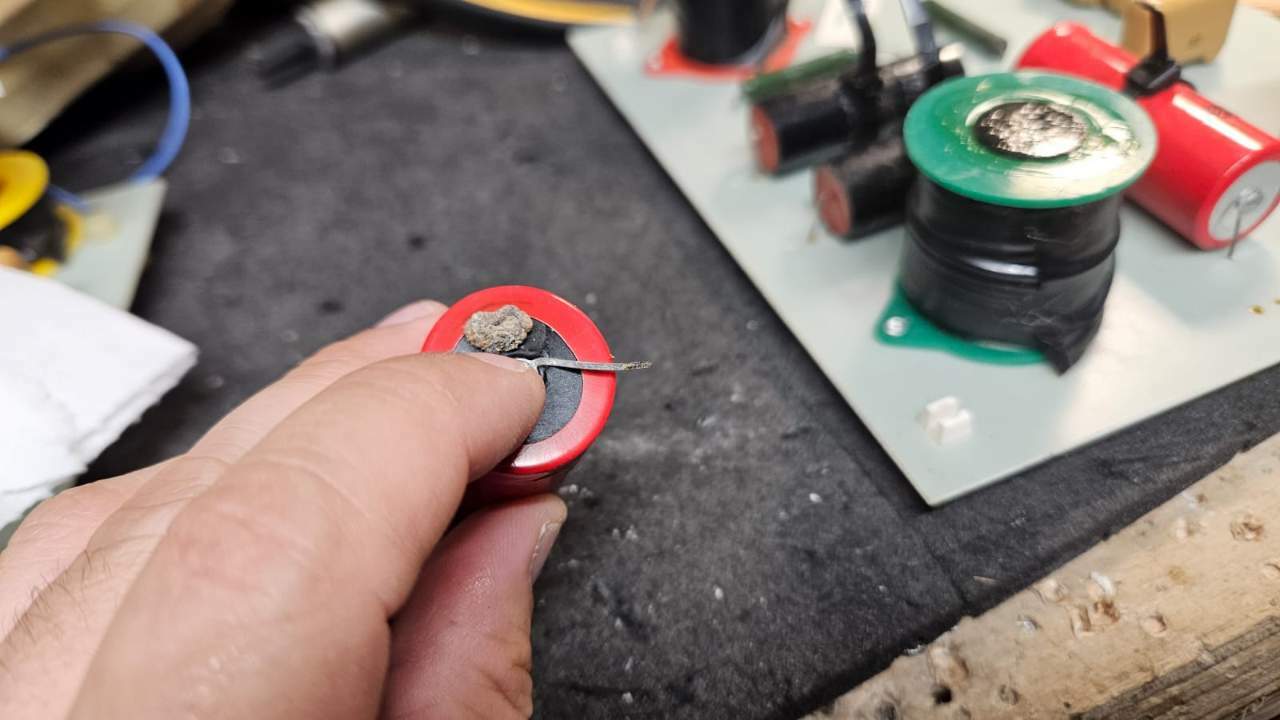

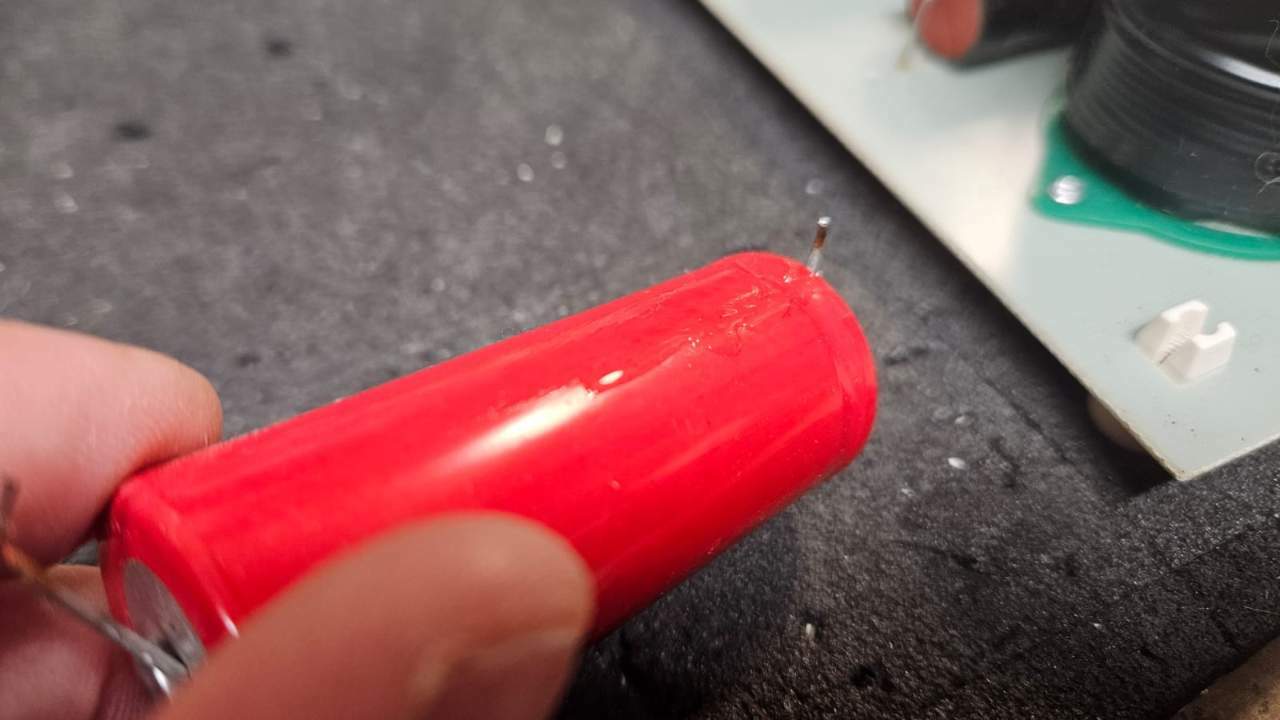

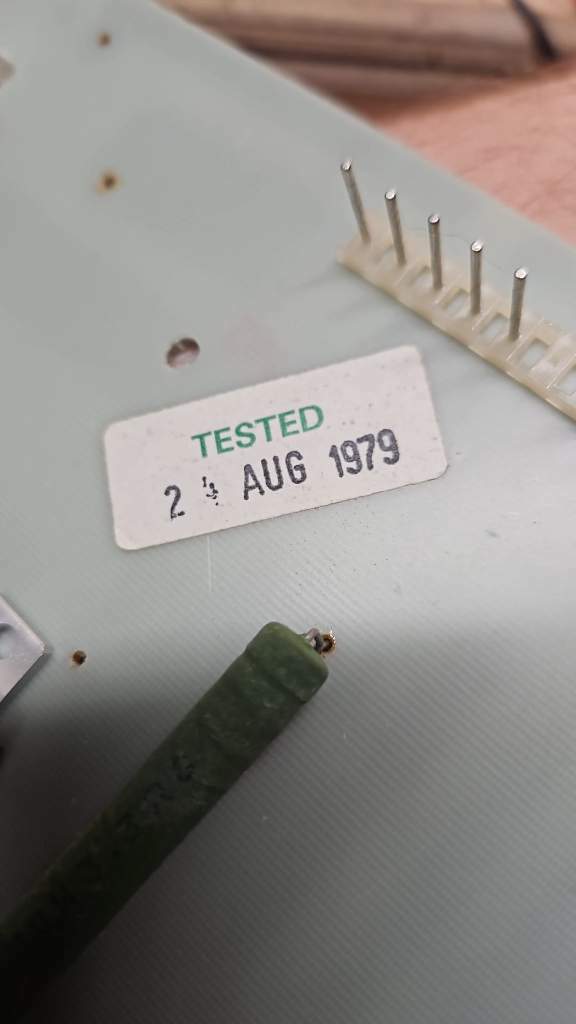

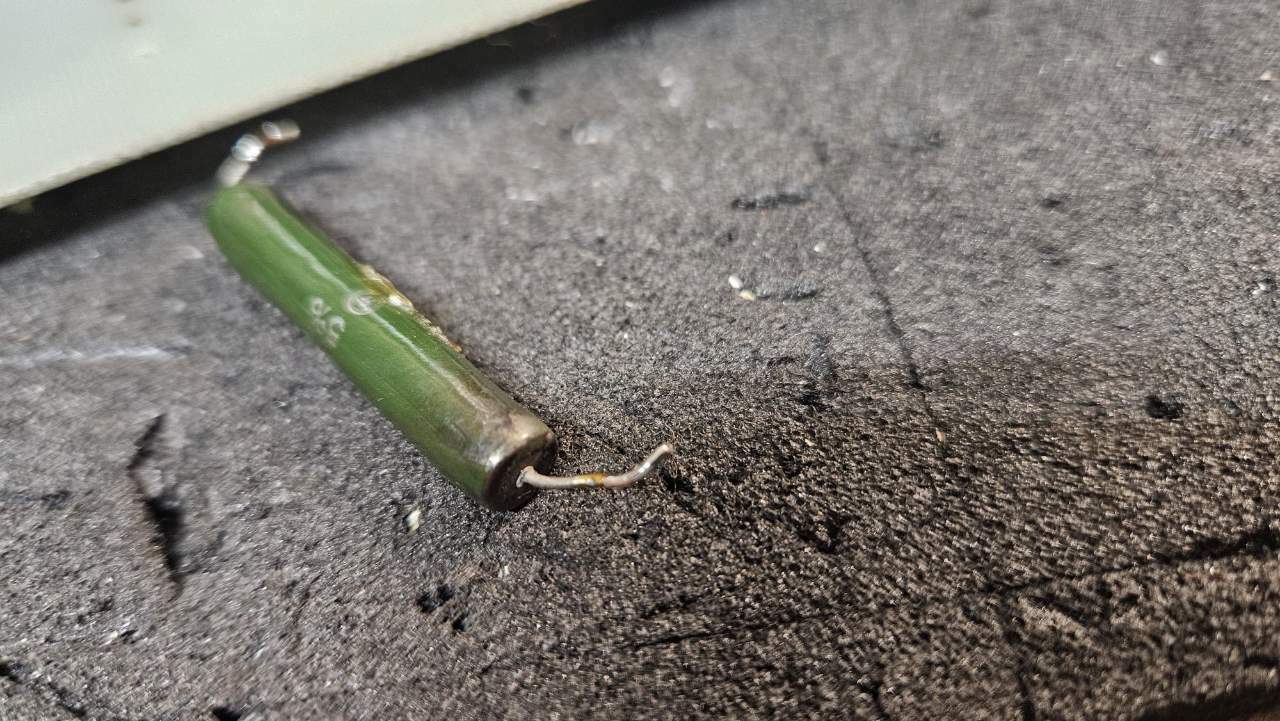

i condensatori avevano perso acido imbrattando tutto lo stampato, le resistenze avevano preso delle scaldate incredibili a giudicare dal colore... del resto il crossover è datato agosto 1979

[Andrea1981]

visto cosa avevamo trovato e dato che il mio amico ci teneva particolarmente a rimettere in forma queste DM6 mi ha semplicemente detto "cambia tutto"... e per tutto intendeva TUTTO

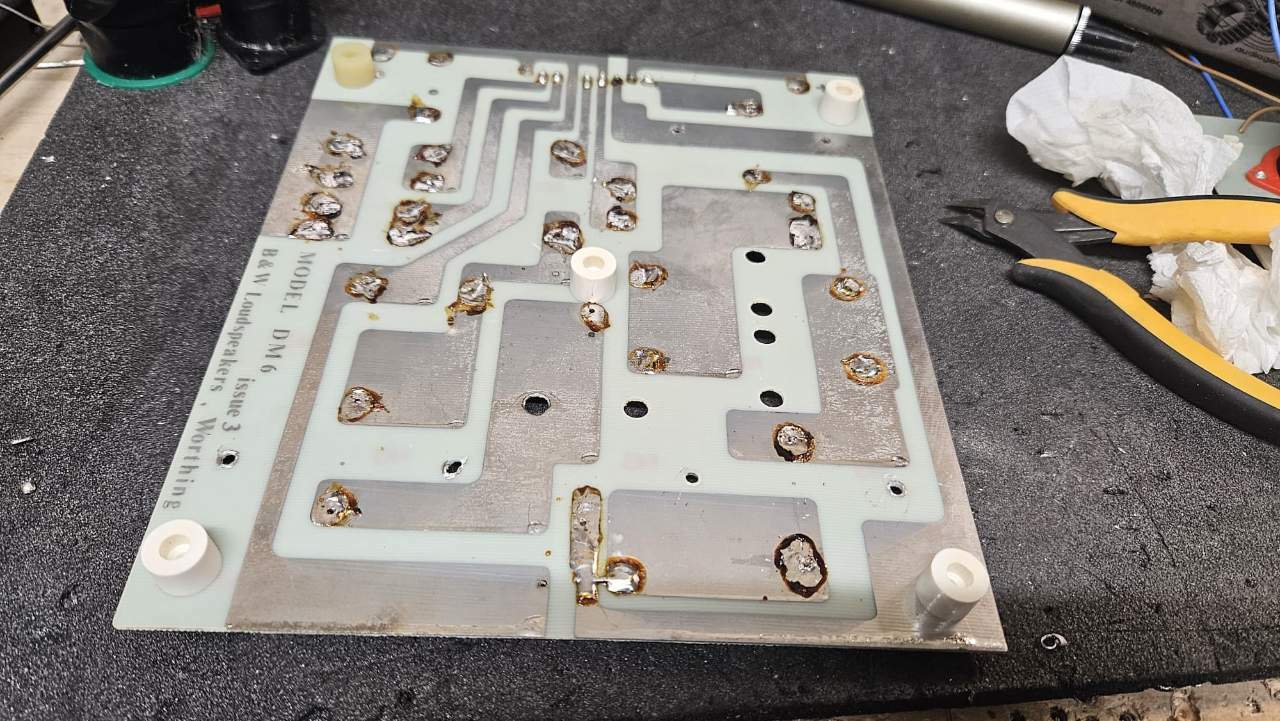

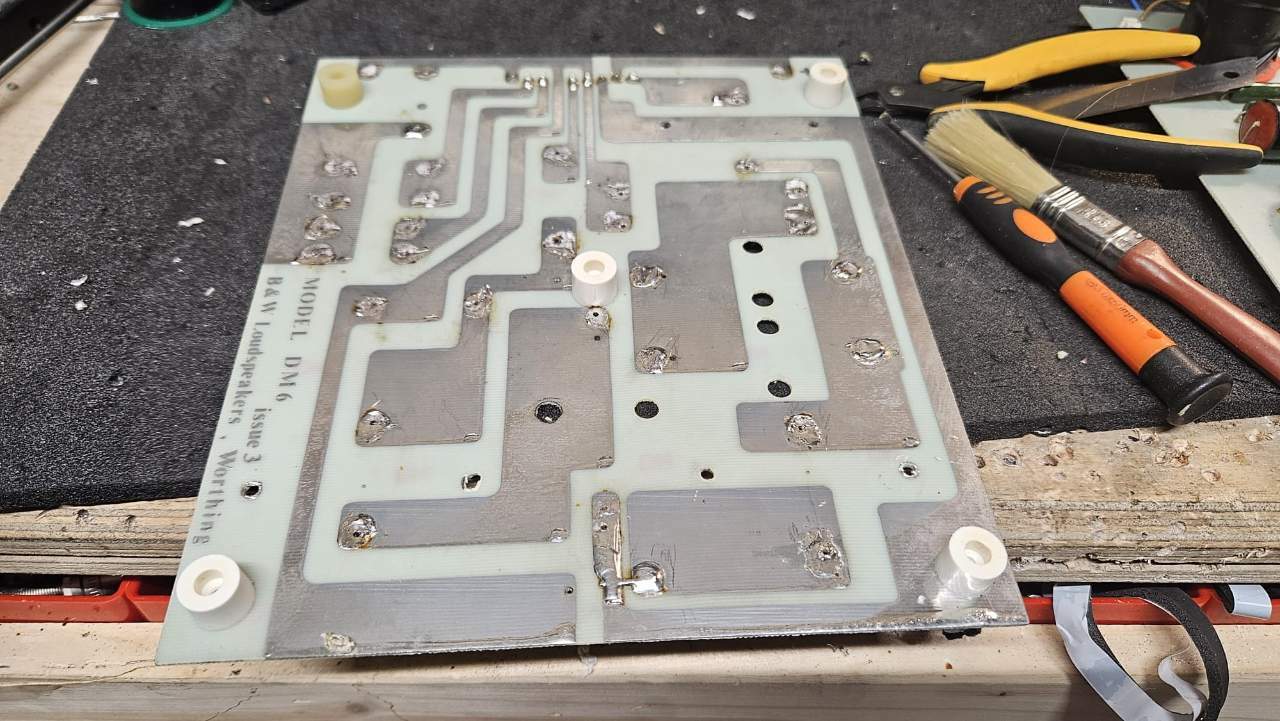

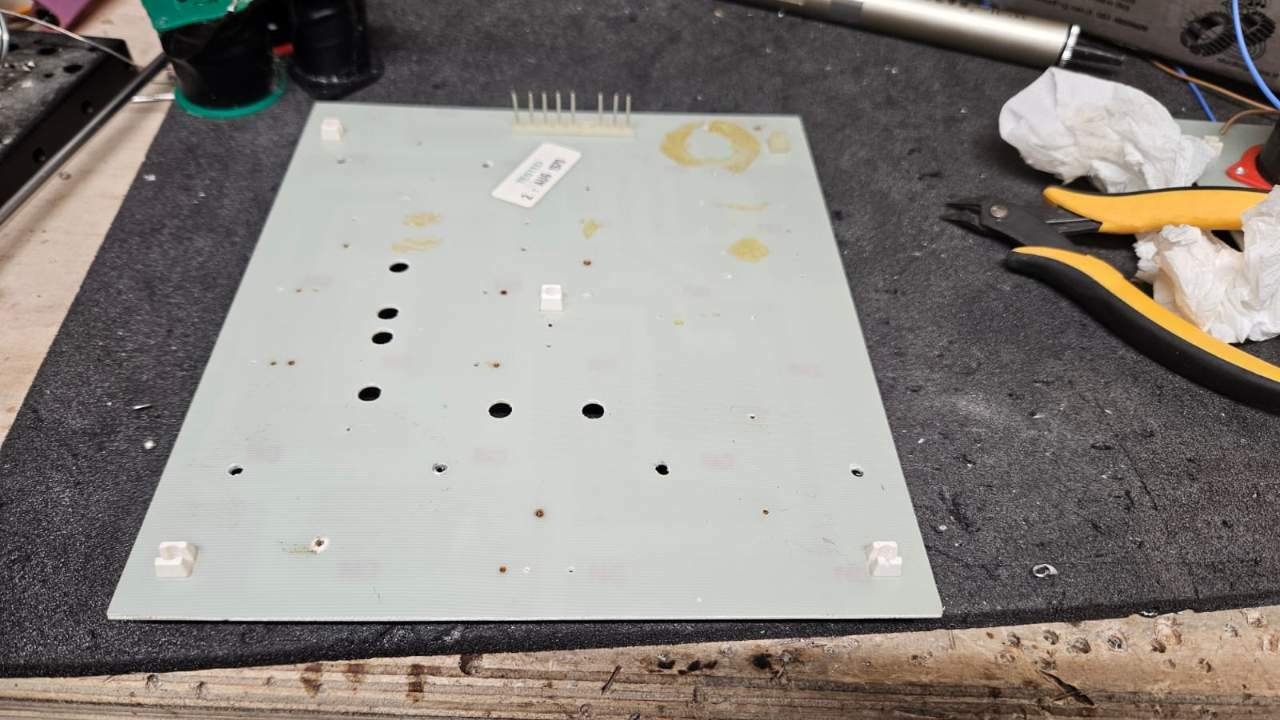

come prima cosa quindi ho portato a zero gli stampati, lavato tutto sia frontalmente che posteriormente e poi recuperato della componentistica di buona fattura per eseguire il lavoro



chiaramente i passi dei componenti scelti non erano tutti perfettamente compatibili ed è stato necessario fare qualche nuova foratura sul PCB ma nulla di devastante.

[Andrea1981]

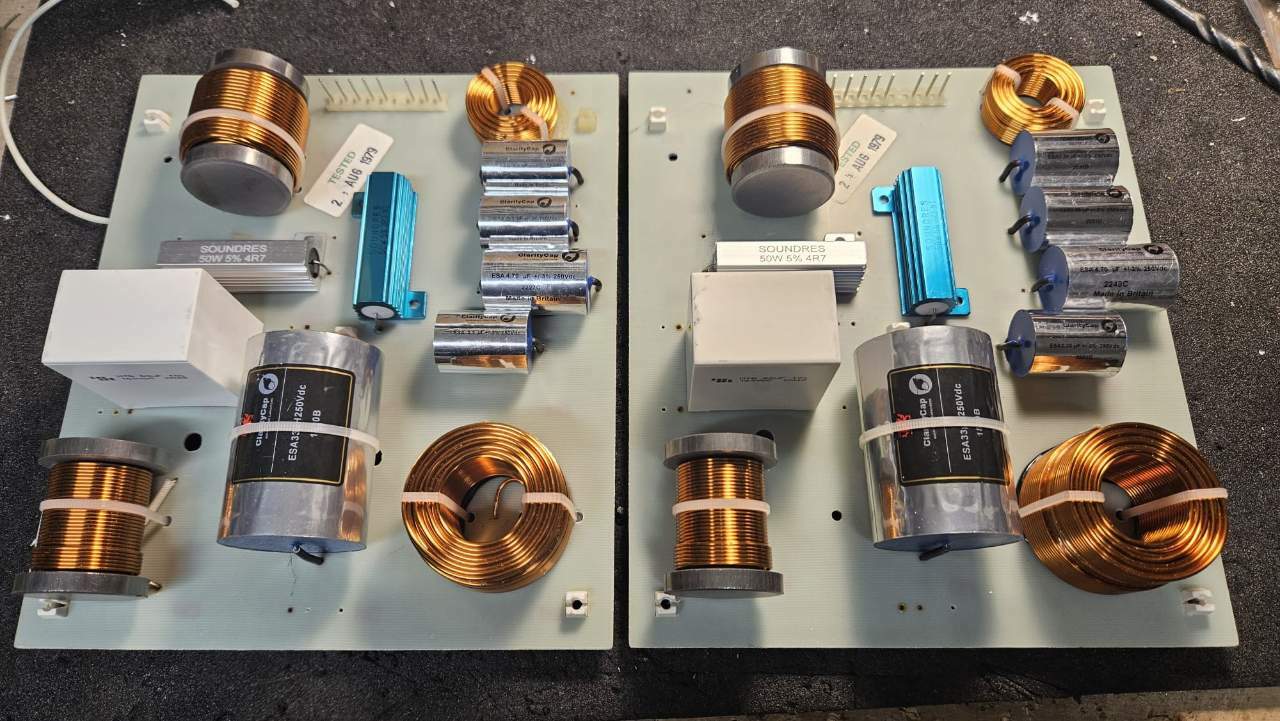

questo è il confronto tra prima e dopo...



il mio amico è rimasto molto soddisfatto del risultato e devo ammettere che ADESSO posso dire di aver ascoltato veramente questi diffusori.



grazie dell'attenzione e buona musica a tutti

[Andrea1981]

Per i condensatori in serie al segnale ho scelto dei Clarity Cap ESA 250v (secondo me OTTIMO rapporto Q/P) e ingombro analogo agli originali, in parallelo al wf invece ho utilizzato degli ICEL dello stesso valore del parallelo dei vecchi.

Le induttanze sono della jantzen mentre per le resistenze ho utilizzato delle 50w, quella sul woofer (quella argento) ne sostituisce 2 chiaramente di idoneo valore mentre quella sul medio è sempre da 50w ma nella versione non induttiva

[M.B.]

Prima o poi, lo farò anch'io! I miei DM6 mk2 lo meritano un upgrade...

[Andrea1981]

5 ore fa, M.B. ha scritto:

Prima o poi, lo farò anch'io! I miei DM6 mk2 lo meritano un upgrade...

Più che upgrade qui si tratta in primis di un intervento anche solo conservativo...

Il materiale usato su quei crossover dopo 45 anni è tutto fuori specifica x non dire "marcio"... veramente se non viene revisionata uno si ascolta una roba che non è quel diffusore... la differenza all'ascolto è palese

[Andrea1981]

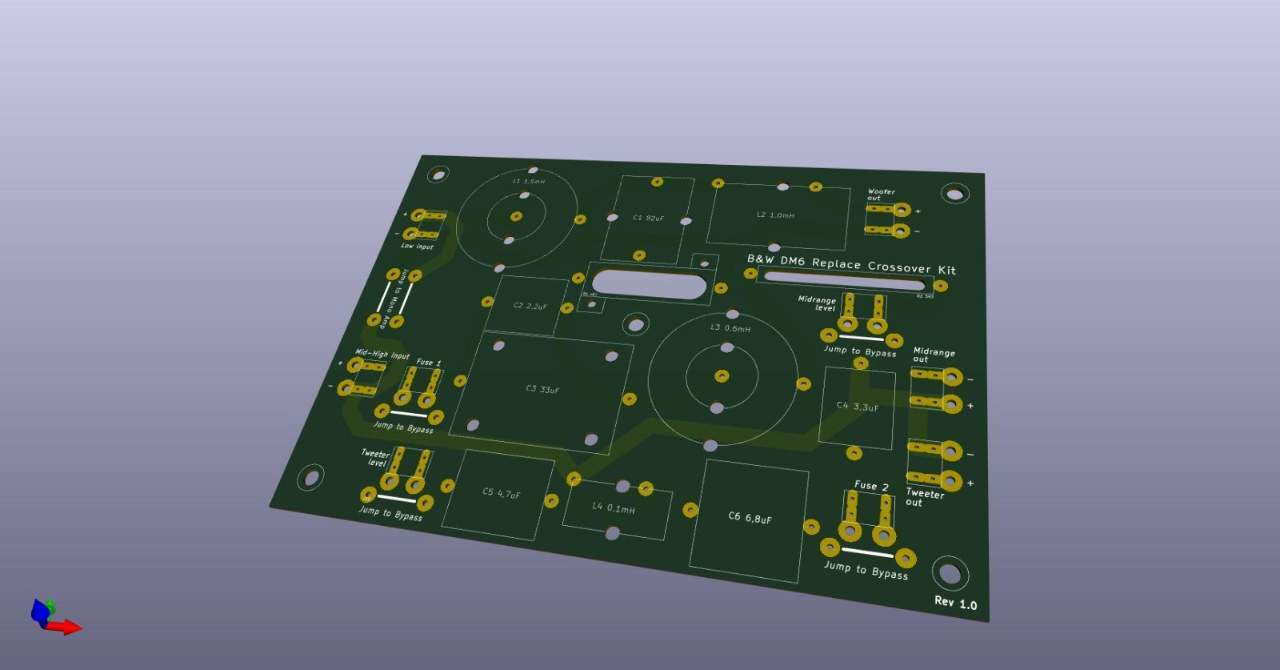

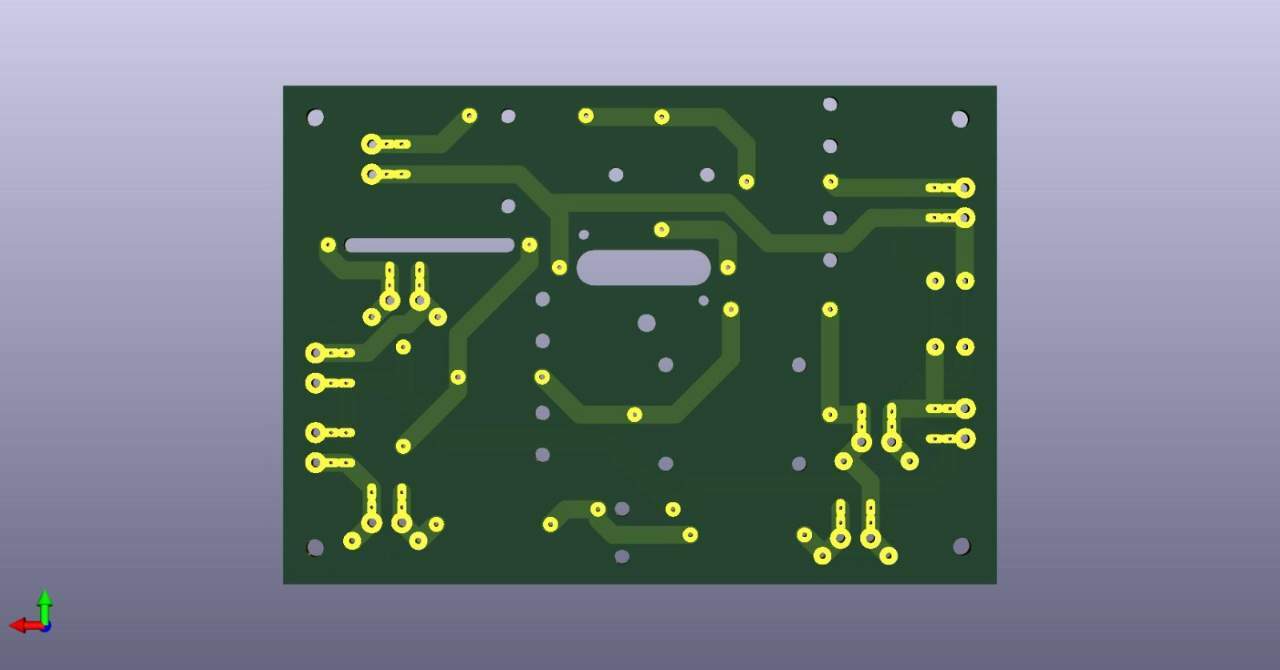

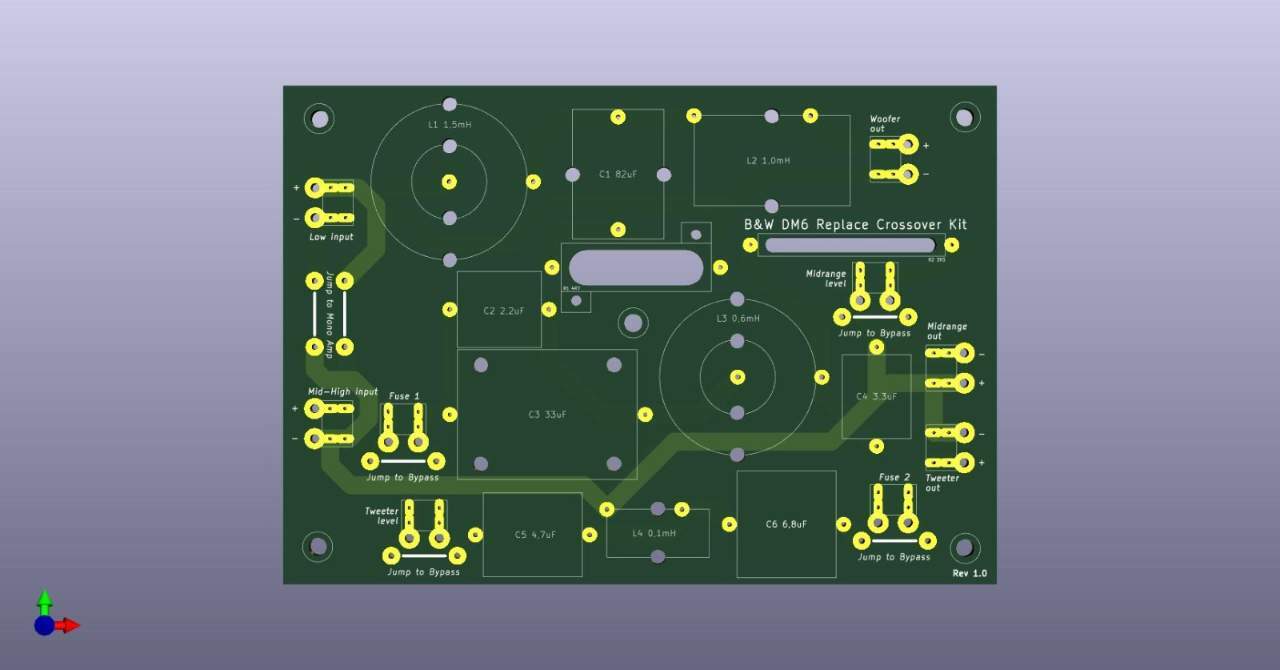

avendo una serata libera mi sono divertito a progettare un pcb ex novo per sostituire direttamente tutto il crossover originale, che permette di utilizzare varie opzioni di componenti, eventualmente biamplificare ed eventualmente bypassare fusibili e attenuatori. connessioni doppie sia faston che con cavi saldati direttamente sulla scheda



buona giornata a tutti

[78 giri]

@Andrea1981 interessante. Dalla progettazione alla realizzazione?

[Andrea1981]

@78 giri ciao.... si. Faccio tutto da solo...



oltre a studiare il software mi sono creato anche tutta la libreria (che non esiste) dei componenti da crossover dei vari marchi...

[78 giri]

@Andrea1981 bravo! Potrei essere interessato all'acquisto, sempre che tu intenda vendere 😉

[Andrea1981]

@78 giri ciao... mandami un messaggio privato e magari ci sentiamo per telefono... basette ne ho, il numero minimo che ti fanno è 10pz... se 8 devono morire in un cassetto, ce ne possono morire 6 ;-)

[Andrea1981]

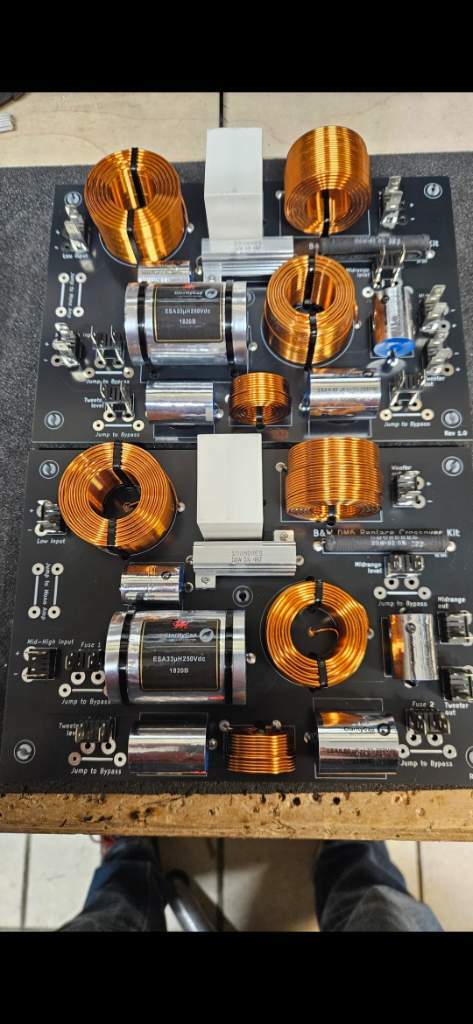

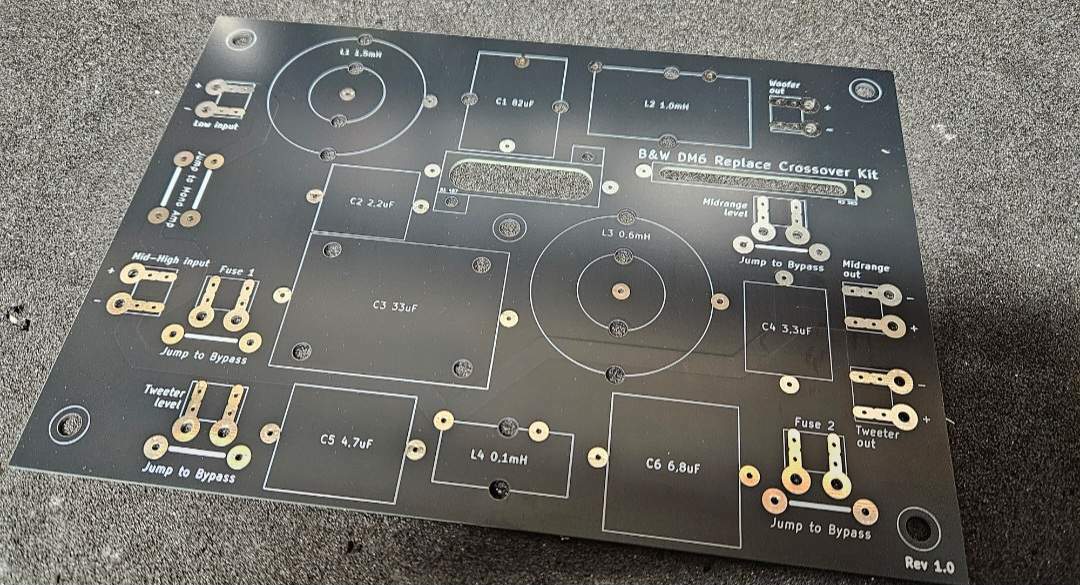

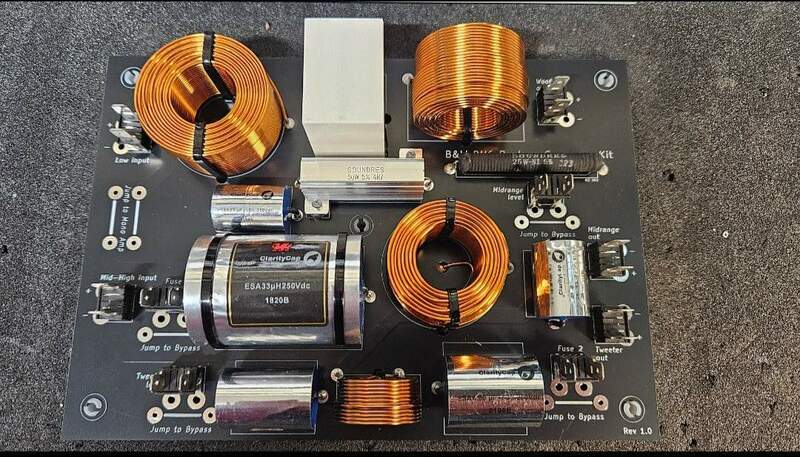

Arrivati gli stampati... venuti bene, sono soddisfatto!!! Ci si possono fare, tenendo chiaramente induttori e resistenze standard, varie configurazioni a livello di condensatori.

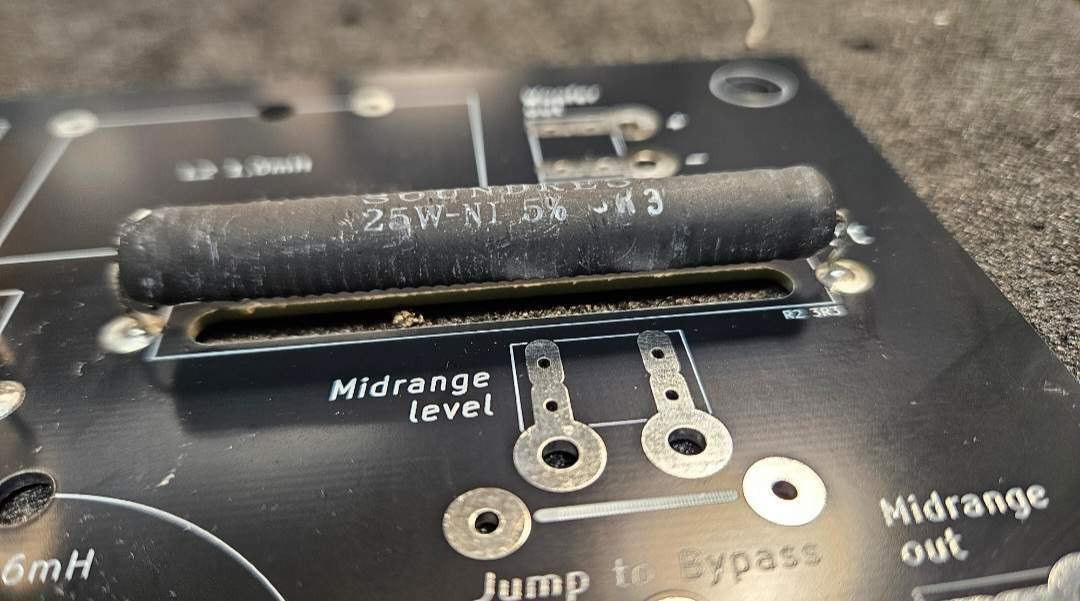

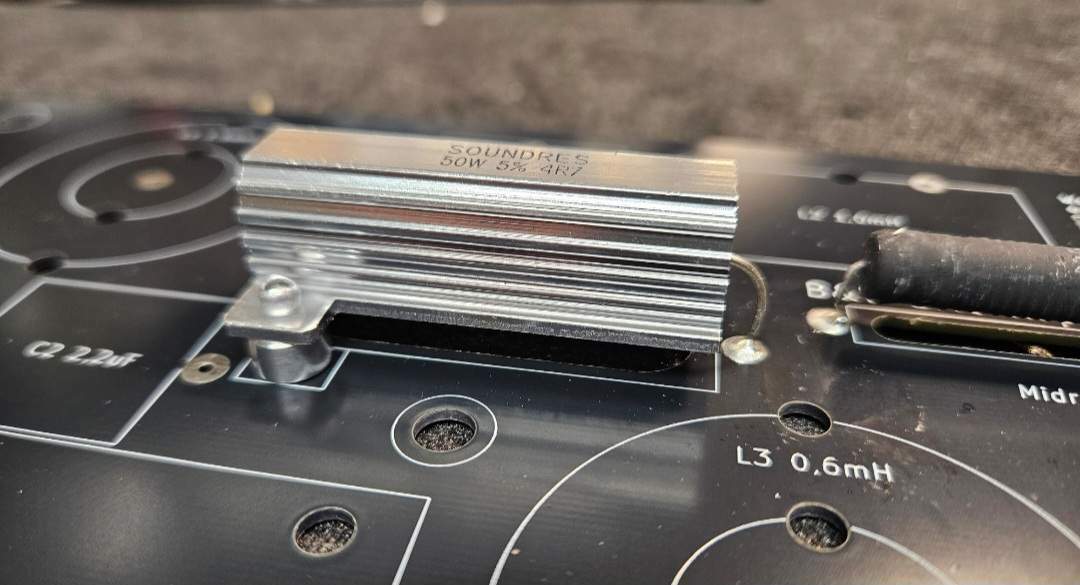

Ho previsto degli scarichi di ventilazione sotto alle resistenze che cqe io monto sollevate, predisposizione escludibile per il mono o biamping, eventuale possibilità di bypassare i fusibili e gli attenuatori

[Westender]

complimenti a @Andrea1981! veramente un ottimo lavoro. Tienici aggiornati sugli sviluppi se puoi.

[Andrea1981]

@Westender per adesso ne ho fatti 3 kit...

2 per dei signori, uno qui del forum e l'altro che mi ha contattato tramite un amici a cui avevo sistemato altri diffusori



il terzo kit me lo sono montato x tenerlo di scorta... non si sa mai... di dm6 ne ho fatte almeno 6-7 coppie in 3 anni



Di pcb ne ho fatte una decina...

[BEST-GROOVE]

Il 08/10/2024 at 14:58, Andrea1981 ha scritto:

Faccio tutto da solo...



Fai fotoincidere le pcb in Cina visto che qui chiedono troppo per poche unità?
