AR Acoustic Research... facciamo chiarezza

[paolosances]

@ab1058  capisco...



Pagai 5 anno addietro22 euro di spedizione postale per una busta contenente un pinch roller proveniente dalla Svizzera.

Ma tornando ad AR,ho acquistato due mobili AR 7 NIB per 25 euro spedizione compresa.

Adesso cercherò con calma i componenti.

[ab1058]

Tra non molto, invece, comincerò il restauro di una coppia di AR 3a acquistate moooooolti anni fa ed ancora nello stato originale. Mai toccate e con le tele ancora incollate.

Il foam nuovo per i padelloni, nella sua scatola di cartone, tra poco si scioglierà senza mai esser stato montato.

Purtroppo non riuscirò a far la torre Lego, lo spazio l'è quel che l'è..

[JureAR]

1 ora fa, paolosances ha scritto:

AR,ho acquistato due mobili AR 7

Probabilmente dallo stesso venditore a cui ne ho presi 2 cartoni, una coppia ( la migliore delle due) è  quella in foto che diverrà come AR7 "replica", qui abbiamo due puntatine a chiarimento:

La provenienza dei cabinet è italiana, avevo anche il nome del mobiliere ma chissà dove l'ho messo...anche altra persona ha acquistato 2 coppie di cabinet, ci siamo scambiati foto ed impressioni: tutti quest' cabinet hanno varie imprecisioni e difetti sia nell' impiallacciatura, nonché difformità di colore, venature e finitura superficiale, sul baffle anteriore le fresature per accogliere i woofer, non il foro stesso, ma la sede sotto cestello hanno diametri diversi di circa 2/3 mm., la sede tweeter invece ha le madreviti eccentriche rispetto al diametro esterno.

ABbiamo concordato entrambi che probabilmente questi cabinet erano scarti di produzione in quanto non rispettanti i parametri di casa AR, per nostra fortuna messi in cartoni eccedenti, conservati e poi anni dopo acquistati dal signore che ulteriori anni poi li ha venduti a noi.

Anche se li ho presi ad un prezzo in po' superiore a quanto da te pagato, io sono felicissimo: 2 coppie di imballo originale e una coppia di cabinet vergini per il mio progetto di replica. Altra coppia di cabinet com riserva.



@paolosances se osservi la foto delle 7 replica vedrai che rispetto ai tuoi cabinet ha il coperchio lateralmente al tweeter che supportava i contatti per i cavi esterni , qui ho usato la masonite giapponese del '72, leggermente precedente temporalmente la costruzione dei cabinet, proveniente dal fondello del giradischi National Panasonic SL-41 di Aurelio, il mio amico ormai in cielo, con spessore di 3,5 mm., segata a mano e poi cartavetrando sino a dare sagoma perfetta, colla trasparente (quando asciutta, bianca prima di indurimento) data a debordare come nell'originale, poi una pittura ad acqua nera, da me addizionata con cenere di prezioso pellet a dare l'effetto nerofumo originale, l'effetto finale al vostro giudizio, avete anche foto di confronto.

Seconda puntatina... mi ero scordato di segnalare che le AR7 erano i primi diffusori AR venduti a coppia ed imballati in unico cartone.

Tutte le AR7 avevano inoltre numeri seriali consecutive, a differenza della rimanente produzione, ciò è facilmente riscontrabile se presente l'etichetta posteriore ( questo non vuol dire che i cabinet erano accoppiati, anzi classicamente presi a casaccio come sempre fatto da AR, tranne rari esemplari identici e probabilmente destinati e clienti particolari).

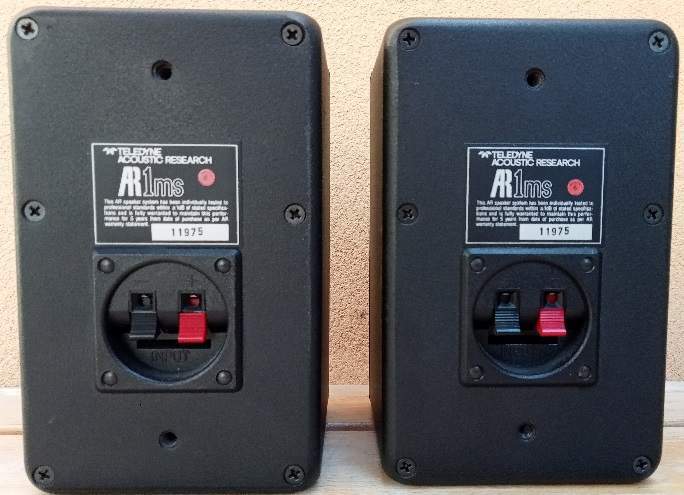

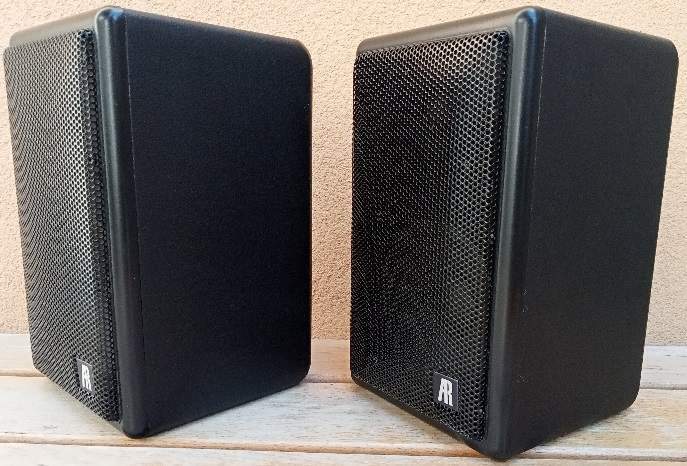

Anche le AR MST veniano vendute a coppie in unico imballo, successivamente la tradizione dell'imballo singolo è rasta anche con le successive AR18J (denominazione USA, AR18EJ  England,AR28HJ Holland etc) che presentavano entrambe stesso n°seriale, non sono certo di imballo singolo delle AR17, ma si le mie che altre che ho osservato hanno n. consecutivi.

Addendum:

cercata e ritrovata la masonite Japan, ringrazio l'ing. orientale che ha approvato apponendo sua firma il taglio:  J. Nishikawa.

Confermato lo spessore di 3,5 mm .della masonite, visibile in foto il taglio di uno dei due coperchi.







[JureAR]

AR6 woofer

Come già scritto, questi sono specifici per il solo diffusore in questione, tralascio le varie tipologie della carta cono, evolute negli anni, ma tutte compatibili ed intercambiabili, illustro le caratteristiche uniche

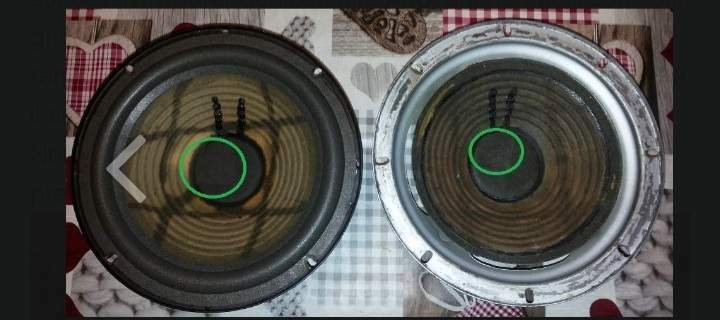

In prima foto evidenziato dal cerchio verde l'anello in masonite specifico supportante lo spider...

Woofer 200001-0 si nota lo spider incollato direttamente sul cestello (sembra più alto, ma la foto è ravvicinata rispetto alla prima...

...parapolvere in cartone, si nota lo spicchio di 90°, (indicati prec. erroneamente di 45°) presente in tutti i successivi woofer dedicati alle AR6, anche quelli con coni grigi e magneti ceramici tardivi, i woofer fotografati sono temporalmente distanti di qualche mese, ma mi mancava il secondo, quello a destra reperito dopo lunga attesa. Non presente l'anello superiore, tolto da proprietario precedente.

[JureAR]

Woofer 200001-0 o 200001-1... anatomia parapolvere, possibili usi ed applicazioni.

Come scritto questi woofer introdotti con la serie ADD circa '76, in seguito denominati come "universali" nelle brochure dei ricambi AR possono essere usati in tutti i diffusori AR precedenti con woofer sa 8".

La coppia è quella destinata alle AR7 replica ancora da completare.

Questi woofer sono contraddistinti dall'avere doppi parapolvere: il vero è il sottostante in cartone grigio (in varie tonalità nel tempo), spesso ed a garanzia di ermeticità del volume sottostante. Quello esterno, quasi a semicerchio, in tela e permeabile all'aria è solo estetico per adeguamento alla moda del tempo.

Tolti i parapolvere superiori, i woofer hanno la giusta estetica per essere usati nelle AR7 replica... questo è il mio primo uso di questa coppia.

I parapolvere in tela tolti sono stati da me "riciclati" per restituire un parapolvere adeguato a due woofer 200003 delle AR10TT che dopo il refoam del prec. proprietario USA avevano ricevuto degli orrendi ricambi aftermarket da ben 78 mm., un obbrobrio ai miei occhi!

Chiaramente questo parapolvere con diametro da 58 mm. essendo permeabile all'aria ha ricevuto come l'oribinale trattamento superficiale impermeabilizzante come in origine, ridando ei woofer 200003 l'aspetto originario molto migliore a mio parere.



Woofer 200001-0/1 con vista del parapolvere estetico...

...parapolvere superiore tolto, si apprezza il vero sottostante (quando in opera la coppia in AR7 replica, entrambi questi dustcap riceveranno tinta adeguata ed identica)...

...sopra il cono del woofer 200003, tolto l'obbrobrio del parapolvere prec. (si apprezza l'impronta grande, scentrata del precedente), sotto il parapolvere espiantato dai woofer da 8" ed incollato nella sua nuova casa...nella foto successiva la sigillatura della trama della tela...

...Il woofer AR10 tornato ad estetica originale.

Prossima puntata: targhette in ottone ossidate...come rinnovarle senza rovinarle?...



[paolosances]

@JureAR puntualissima analisi:loro non avrebbero potuto far di meglio.

[JureAR]

...Targhette o labels rinnovate.

Le targhette in questione sono quelle rettangolari, successive le prime quadrate, sottili con verniciato il solo logo AR inc (da non trattare con questa metodo)

Ho visto numerose targhette in ottone rovinate per trattamenti inadeguati...le scritte di queste label sono incise profondamente nell'ottone con apposta vernice rossa in varie tonalità, differente negli anni e paesi produttori.

Piccolo consiglio per riverniciare se abbisognano le scritte: è in sequenza il primo lavoro da eseguire, l'ottone può rimanere ancora ossidato, uso di qualcge goccia di sverniciatore, dopo la reazione levare i residui, pulire la zona don diluente "antinebbia", prendere una boccetta di smalto unghie della signora di tonalità adeguata, uso di pennello di adeguate dimensioni a setola morbida, successiva pennellata sulle scritte ( si può tranquillamente debordare senza preoccuparsene)...dopo indurimento e completa asciugatura della lacca passiamo alla superficie in ottone, le scritte ritornano a fine...

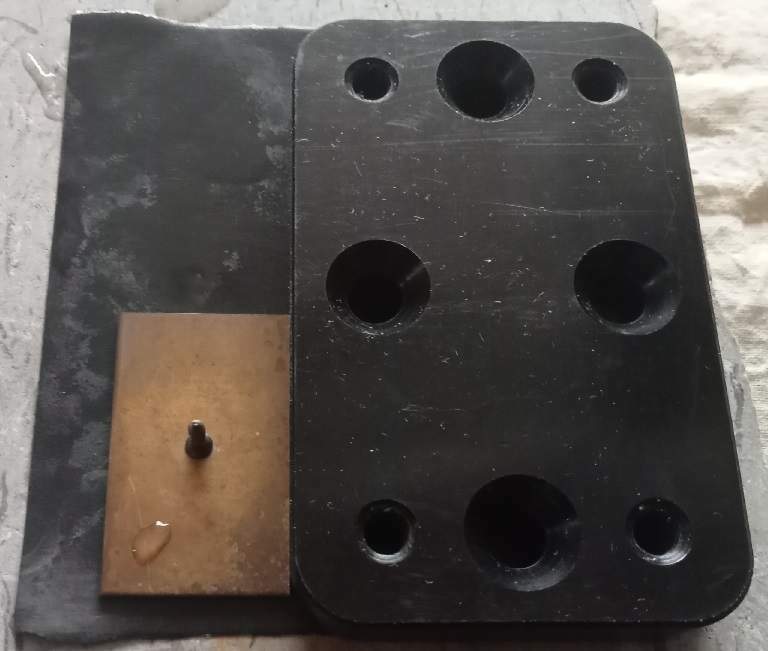

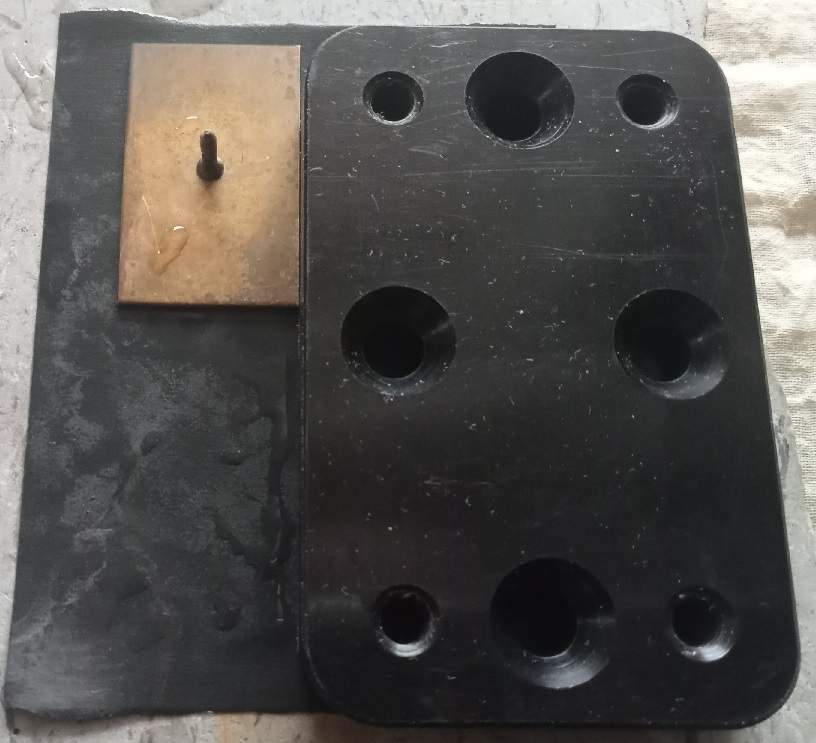

La mia soluzione è semplicissima: uso una base perfettamente liscia (nel mio caso un pezzo di una piana di marmo), sopra è  appoggiato pezzo di opportuna dimensione di carta abrasiva ad acqua(grana 600, non minore, ma se serve si può usare grana 400, seguita da 600), una guida in teflon che facilita lo scorrimento, due o tre dita a premere la targhetta e quindi si parte con movimento oscillatorio scivolando sulla guida fino ad ottenere il risultato voluto, poi risciacquo con acqua distillata...ritorniamo sulle scritte preced. laccate, dopo i passaggi con la carta abrasiva tutta la lacca in eccesso è tolta lasciando le sottostanti scritte perfettam. rinnovate...se permangono dei minimi difetti, posizionare sotto la carta abrasiva uno straccio in cotone (singolo o doppio strato, ripassare nuovamente con minor pressione e finire come sopra.

Personalm. non lacco la superficie, ma è fattibile (in origine le targhette potevano esser con ottone solo spazzolato ma anche laccato...a piacere.

Sotto il solito corredo fotografico esplicativo.

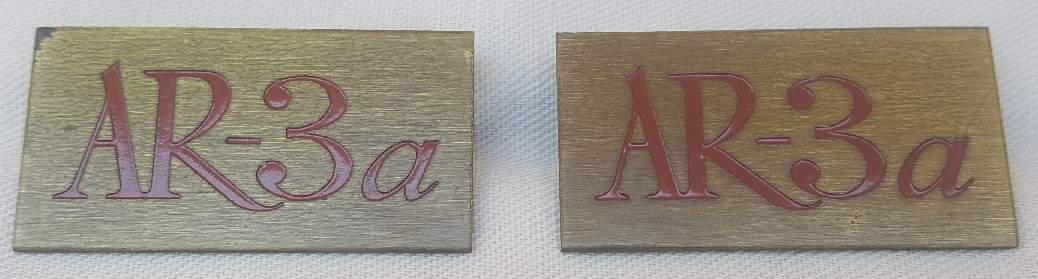

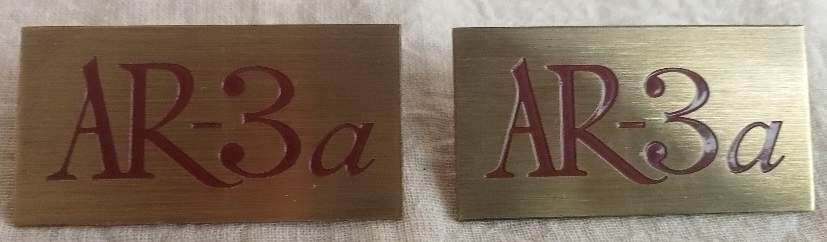

Coppia targhette AR3a prima (non erano quelle messe peggio, ma sono le uniche che riesco ad inserire)...

...dopo

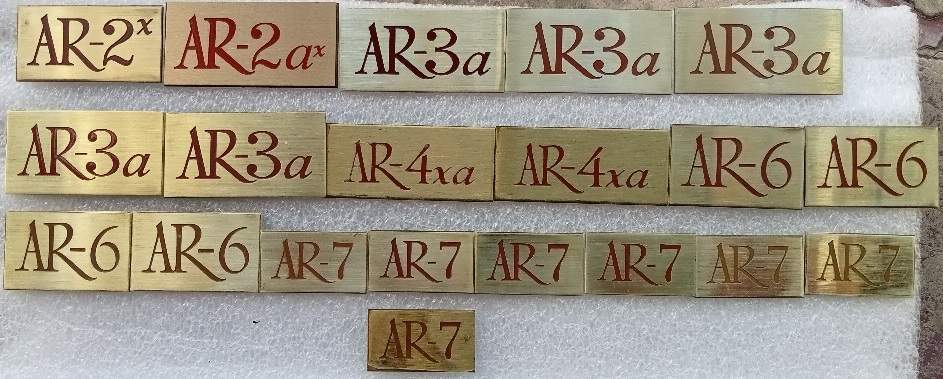

sotto altre: quella AR2ax,le 2AR4xa sono non trattate, buone e rimangono così, quella AR7 singola in basso conserva il velo di nylon protettivo e rimane così assieme alla sorella (appartiene alla coppia di AR7 tardive che non verranno restaurate e conservate così!)...

...così ho rinnovato le targhette...con mezzi di fortuna a costo zero



[JureAR]

1 ora fa, paolosances ha scritto:

non avrebbero potuto far di meglio

Potrei trattare le loro armi, non con carta abrasiva ma con opportuna tecnica e materiali!!

Il metallo nudo se ossidato o corroso mi ha sempre attratto e può ritornare a nuovo con minimo ed accessorio lavoro fisico, molto coadiuvato dalla chimica.



[gimmetto]

7 ore fa, JureAR ha scritto:

questo parapolvere con diametro da 58 mm. essendo permeabile all'aria ha ricevuto come l'oribinale trattamento superficiale impermeabilizzante come in origine,

@JureAR Che prodotto hai usato per il trattamento impermeabilizzante?

[JureAR]

@gimmetto @gimmetto La stessa colla che uso per le sospensioni, Ciare Yak...non ricordo il numero, poi ev. sempre stessa ditta il liquido nero che è usato per il trattamento superficiale dei coni (da non usare per trattare i nostri amati coni) .

Segnalo un piccolo errore fatto: il sigillante avrebbe dovuto essere steso sito il parapolvere non sopra!

Importante comunque usare a prescindere un parapolvere ermetico per i woofer da 305 mm.

[cri]

@JureAR

perdona la mia ignoranza probabilmente ne avrai già parlato. . . ma perché i woofer hanno le 2 righe orizzontali e verticali sul cono?

non guardare i cerchi verdi, le foto sono le tue, la ho postata solo per avere un riferimento



[gimmetto]

@JureAR Grazie.

[JureAR]

@cri Non lo so, l'avevo segnalato tempo fa anche sul sito AR USA ma nessuna risposta a, o per evitare errori in destinazione di uso o per distinguere il woofer di destinazione o perché era il primo parapolvere piatto sigillato, destinato ai woofer delle AR6 che a differenza delle sole AR4xa contemporanee avevano il woofer da 8" con la  necessità di parziale perdita del sigillo pneumatico...le AR7 , anche con parapolvere piatto sono andate in produzione un paio di anni dopo!

[cri]

@JureAR grazie mille

[ediate]

Certo che leggere Giorgio che descrive con amore e competenza le sue AR e le loro peculiarità costruttive è veramente un piacere. Credo che lui e @aquila avrebbero potuto scriverci su un libro, come e meglio degli americani. @paolosances Datemi più "Melius", perchè ogni intervento di Giorgio lo merita e ne abbiamo troppo pochi...
