Aiuto per riparazione giradischi Trio kp-700

[Discopersempre2]

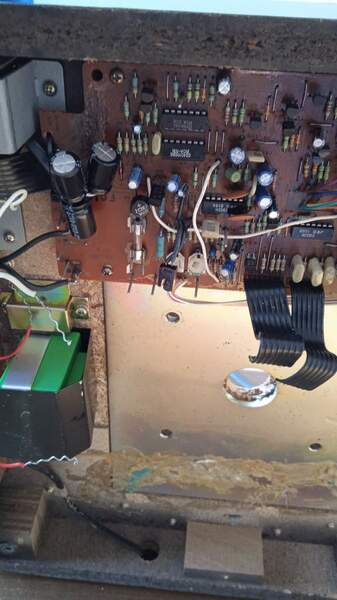

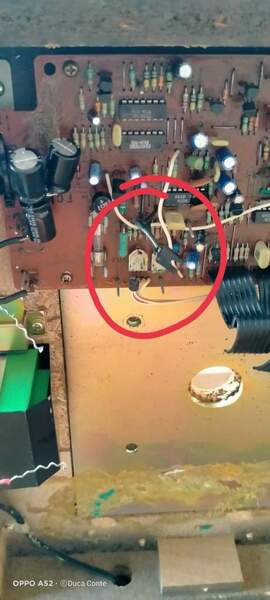

'Giorno..vorrei Sapere se qualcuno mi sa dire a cosa va attaccato questo componente indicato nella foto, perché trovato staccato durante il tentativo di riparazione perché ogni tanto non fa' lo stop a fine disco e quando alzi il braccio:

Grazie a chi mi può aiutare.











[BEST-GROOVE]

@Discopersempre2  Noooo  che sfiga!

Non credo sia un danno irreparabile ma dal poco che si capisce dalle foto quel coso non riesco a riconoscerlo ne dove va attaccato, i dettagli sono scarni.....bisognerebbe vedere sul service manual o facri foto macro.
Sei andato a toccare tu prima del danno?

[Discopersempre2]

@BEST-GROOVE No, cioè mi spiego meglio: appena arrivato tutto ok; poi però quando alzi il braccio, in qualsiasi punto del disco, lui si dovrebbe fermare, per poi ripartire appena lo riabbassi e ogni tanto non lo fa': alza il braccio, si spegne il quartz-lock ma lui continua a girare...fuori giri...se lo riabbassi si riaccende il quarzo e lui riprende i giri normali🤔.

Anche a fine disco stessa solfa: si alza il braccio e di dovrebbe fermare il disco in 3/4 giri...invece continua a girare con il quarzo spento e quindi fuori giri.

Ora il venditore m' ha detto che non dovrebbe essere una cosa "grave", anche perche', come sua prassi, l' ha controllato - transistor ed elettrolitici -prima di metterlo in vendita. Però glielo devo spedire 😥, per cui volevo vedere se il tecnico magari mi risolveva il problema, senza però fare altri danni🙄.

Ciliegina sulla torta il venditore mi dice che di questo modello non si trova un service manuale sul web...o almeno lui non lo trova...forse perche' mod. originale giapponese..boh.

Chissà se quel "coso" staccato c' entra con queste bizze del giradischi 🤔



























[Bazza]

I gira Kenwood sono kd, forse hai sbagliato il titolo ?

Il service dovrebbe essere questo.

https://www.vinylengine.com/library/kenwood/kd-700.shtml

[bear_1]

@Bazza ....leggendo mi ere sfuggita la "p" in quanto Trio ci può anche  stare. Penso comunque che si riesca a sistemare senza problemi.

[Bazza]

@bear_1 ho cannato io, forse kp era la sigla per il giappone o per alcuni modelli di punta.

[Bazza]

@Discopersempre2 https://audiof.zouri.jp/kp-700.htm

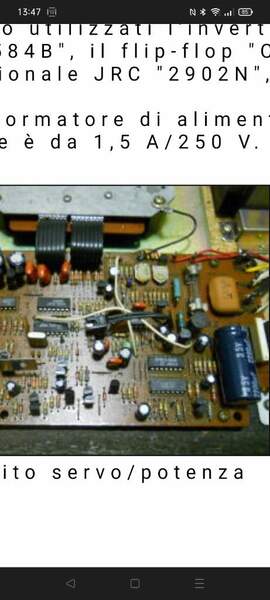

Qui c'è questa immagine dove di vede il collegamento.



[Bazza]

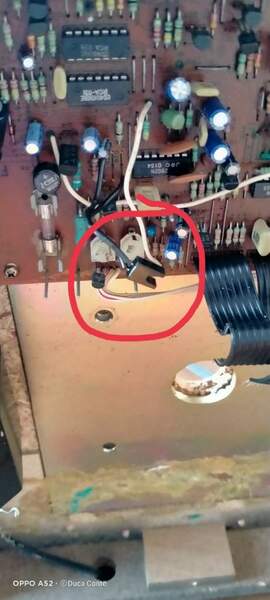

@Discopersempre2 Puoi fare una foto un po' più definita di tutta la scheda ?

[corrado]

Dirò una fesseria ma sembra un connettore che va a fissarsi su qualcosa montato sopra, tipo un fine corsa.

[Discopersempre2]

@corrado @Bazza Intanto grazie, domattina giro il tutto al tecnico.

51 minuti fa, Bazza ha scritto:

una foto un po' più definita di tutta la scheda ?

Ora ce l' ha in mano "lui". Posso sentire se oggi me la fa e me la manda🙏

[Discopersempre2]

2 ore fa, Bazza ha scritto:

gira Kenwood sono kd, for

Infatti quello della foto è marchiato Kenwood per l' occidente, aggiungeva una d alla sigla ed è leggermente diverso nei comandi rispetto all' originale Trio che ho:



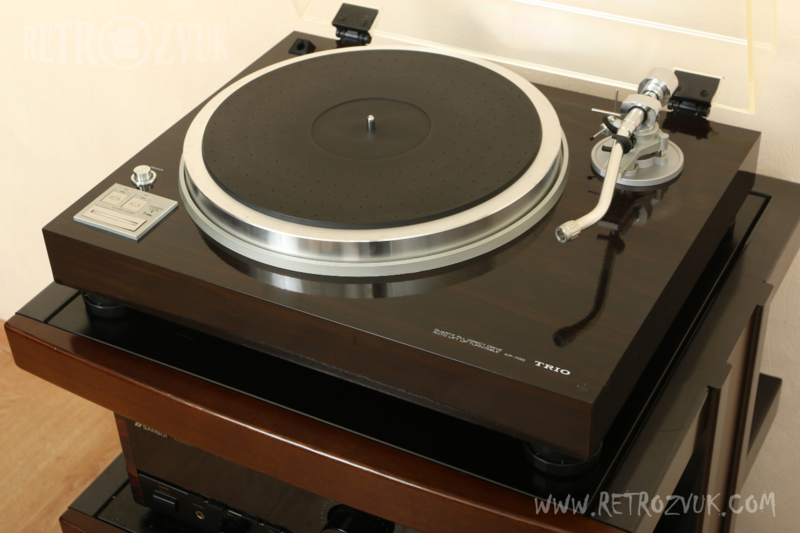

[Discopersempre2]

1 ora fa, Bazza ha scritto:

fare una foto un po' più definita di tutta la scheda ?

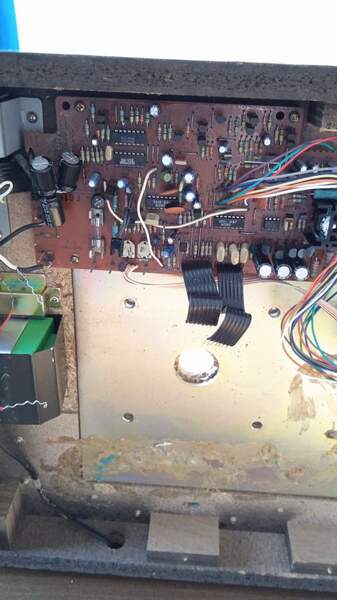

Guardando in galleria ho trovato queste....ma non so' se possono servire per capire....come fotografo faccio😭:





[glucar]

@Bazza dalla tua foto quel connettore sembra volante, anche perché sulla scheda del gira di @Discopersempre2 nello stesso posto non c'è alcun connettore a cui connettere il cavo volante

[viale249]

@Discopersempre2 sembra quasi una forcella ottica: non è per caso che intercetta in qualche modo il movimento del braccio?

8 ore fa, Bazza ha scritto:

Puoi fare una foto un po' più definita di tutta la scheda ?

concordo con Stefano, servirebbe una foto migliore...

[Libra]

E' un STV-3H; un "bias" diode di stabilizzazione.
E' D9 sullo schema:





Libra



[Libra]

Questo come da factory va posato sul pcb, lato componenti:





[BEST-GROOVE]

36 minuti fa, Libra ha scritto:

Questo come da factory va posato sul pcb, lato componenti:



e a che serve appoggiato li sopra?

[Libra]

@BEST-GROOVE  Mi pare di capire che viene usato come stabilizzatore per l'end detector.

Ma ho poca esperienza sui giradischi, TheoTks, forse ne conosce il funzionamento.



Mi dispiace.
