Funzioni e regolazione trimmer 4 ECC81 del Lector Digicode

[indifd]

Salve,

chi conosce con sicurezza le funzioni di ciascuna delle 4 ECC81 (8 triodi) presenti nei Lector Digicode (vedi foto allegata), battezzando V1 la ECC81 più prossima al lato dx a scalare fino alla V4 più prossima al lato sx per darci un riferimento comune, ovvero amplificazione e inseguitore catodico dei canali dx e sx?

Seconda domanda: i 4 trimmer (se non vedo male) regolano ciascuno i due triodi di ciascuna valvola in modo vincolato tra di loro, corretto?

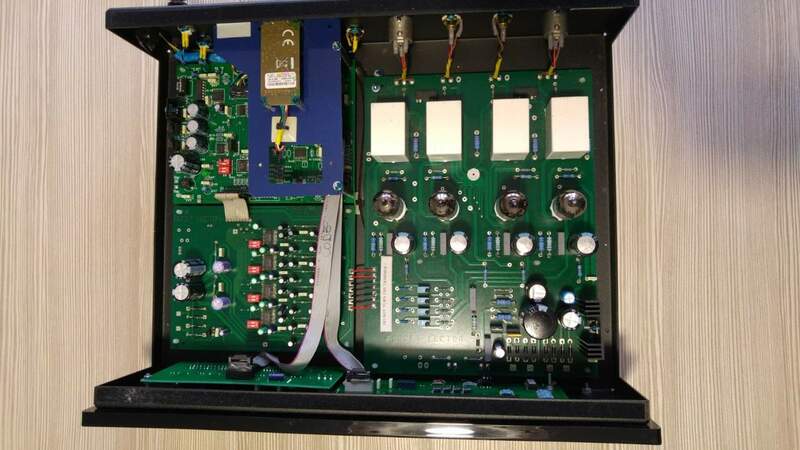

Allego foto interno Digicode

[walge]

L'ipotesi è che ogni 81 ha una sezione a guadagno ed un CF.

Dato che i dac normalmente escono in bilanciato una 81 probabilmente serve una fase per ogni canale.

Non è un caso che ce ne siano quattro come i condensatori bianchi, probabilmente in accoppiamento in uscita



Per lo sbilanciato ovviamente viene presa una sola fase.

Dalla foto si vede che i trimmer sono appena dopo la connessione con la pcb dei dac e guardando alcune tracce che poi vanno alle valvole si intuisce che è coinvolto il pin 7 di ogni 81 ( almeno vedo così) quindi la griglia.

Probabilmente i trimmer servono a regolare bene la tensione in arrivo dai dac ( per ogni fase del segnle) per poi avere le medesime tensioni in uscita.

Se fosse presente un negativo di griglia per variare il punto di lavoro ci sarebbe un cap per disaccoppiare il segnale utile, ma non lo vedo.

E probabilmente è utile nel caso si dovessero cambiare le valvole.

La etichetta vicino all'ingresso della pcb specifica di non variare i trimmer, ovviamente

Con un segnale noto si potrebbe verificare bene se il tutto è regolato a perfezione





Walter



ps= ho modificato un concetto

[indifd]

8 minuti fa, walge ha scritto:

Walter

Grazie mille,

IMHO penso che avere una persona con la tua competenza tecnica sia di grande aiuto in un forum di "utilizzatori" di elettroniche audio come questo.
