Attenuatori passivi rca

[walge]

@blucatenaria

sarebbe opportuno verificare i dati della sorgente e dell'apparecchio a valle.

Nel caso  dei Monacor non vedo tutte le specifiche, ritengo non ci siano problemi anche se, forse, le attenuazioni siano leggermente differenti da quelle dichiarare



[otellox]

@walge io li ho provati i monacor tenendo fermo il QUAD 303 con vari preamplificatori ,certo macchine basiche

tipo un ROTEL RX 870  e sezione pre di un NAD 302 -i primi che mi vengono in mente  ma il loro lavoro lo hanno sempre fatto.Forse hai ragione nei dati dell'attenuazione  in quanto non noto grosse didderenze tra l'attenuazione massima indicata e quella minima.

sto valutando ad orecchio quindi con tutte le incognite del caso

[blucatenaria]

@walge per esempio potrebbe andar bene per un pre con impedenza di uscita dichiarata di 475 ohm  e un finale con imped. in ingresso di 150 Kohm  e sensibilià 1,3 V?

[walge]

@blucatenaria

si

il rapporto è molto alto

[blucatenaria]

@walge grazie Walge, sempre prodigo di consigli concreti e utili

[blucatenaria]

oggi ho provato i rothwell in line -10 db prestati da un amico. Ebbene, ottima performance tra lettore e pre (dove forse qualche db in più di attenuazione non sarebbe guastato), pessima invece tra pre e finale (in ingresso del finale), sia per qualità sonora (bassi confusi, alti acidi e squillanti), sia per attenuazione (attenuano di meno in questa configurazione piuttosto che in quella tra lettore e pre). Spiegazioni?

[qzndq3]

@blucatenaria Ipotizzo per via delle impedenze. Si tratta comunque di partitori resistivi.



[walge]

@blucatenaria

mi dici che apparecchi sono?







[blucatenaria]

11 ore fa, walge ha scritto:

mi dici che apparecchi sono?

pre threshold sl10, finale audio research 100.2

[M.B.]

15 ore fa, blucatenaria ha scritto:

oggi ho provato i rothwell in line -10 db prestati da un amico. Ebbene, ottima performance tra lettore e pre (dove forse qualche db in più di attenuazione non sarebbe guastato), pessima invece tra pre e finale (in ingresso del finale), sia per qualità sonora (bassi confusi, alti acidi e squillanti), sia per attenuazione (attenuano di meno in questa configurazione piuttosto che in quella tra lettore e pre). Spiegazioni

Non ho ancra guardato le specifiche dei tuoi conponenti per mancanza di tempo, ma credo anch'io che i risultati ottenuti tra pre e finale siano imputabili in primis a disadattamento di impedenze. Però non ci metterei la mano sul fuoco: di recensioni negative sui Rothwell in rete ne ho lette tante e in molti casi la loro collocazione era tra pre e finale.

[walge]

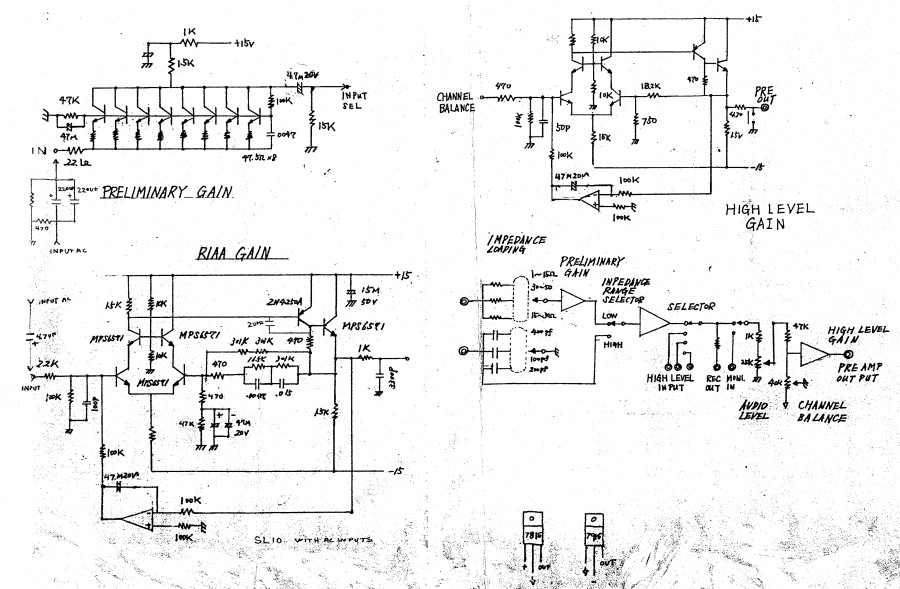

Il pre ha l'uscita diretta a bassa impedenza con la resistenza da 470 ohm in serie.

Il finale ha una impedenza di 150 kohm.

Non credo l'attenuatore possa portare un disadattamento di impedenze proprio perchè i rapporti sono alti.

Di fatto c'è un partitore resistivo; sarebbe interessante misurare le resistenze all'interno.



@blucatenaria

hai un tester?



[walge]

Ho trovato un sunto di una risposta di Rothwell ad un cliente:



The Rothwell In-Line Attenuators work by cutting the signal by 10dB with a potential divider. The resistors which form the divider are carefully chosen so that they will work well when used with power amps whose input impedances are in the range of 10k to 1M, and with pre amps whose output impedances are in the range of anything up to about 10k. Alternatively, the attenuators can be used between a source component and pre amp or integrated amp with input/output impedances in the same ranges. The exact level of attenuation will, to some extent, depend on the input and output impedances of the equipment with which they are used but will always be channel matched to within 0.1dB. Our potential divider network has been optimised to give the widest bandwidth whilst maintaining an easy load for the source component and is implemented with top quality resistors for unsurpassed performance and transparency.



E non ho dubbi che abbia ragione.

Ma nel caso si può indagare sul partitore interno

[blucatenaria]

@walge intanto grazie per le informazioni. Non saprei cos'altro aggiungere se non che nel mio caso specifico vanno ottimamente tra sorgente e pre mentre ribadisco le problematiche per quanto riguarda il loro inserimento tra pre e finale. Mi farò prestare un tester per la verifica delle impedenze.

[walge]

@blucatenaria

ok

poi gammi sapere

È facile misurare

nel caso ti dico come fare



[M.B.]

@walge

Ciao Walter, per caso possiedi lo schema del finale Copland CS515 e/o del pre Copland CTA301 mk2?

Grazie.
