DC blocker

[maxxx]

Buongiorno a tutti,



Ho bisogno di un DC blocker che però sopporti circa 3000VA, infatti mi serve per un finale parecchio potente.

Ho il problema che il toroidale ronza, e temo sia un po' di continua.

Avete qualcosa da suggerirmi? Anche schemi fai da te, un pochino mi arrangio.



Grazie mille



Massimo

[Tronio]

Qui ne trovi di vari "tagli", assemblati o in kit.

https://www.atlhifi.com/?s=dc+blocker&post_type=product

[iBan69]

@maxxx ciao, questo è quello che uso io, e supporta 2000VA.

https://sklep.toroidy.pl/en_US/p/DC-Blocker-Mains-DC-Filter/570

[walge]

@maxxx
prima di usare il dc blocker ti consiglierei di verificare la prenda della componente dc

se hai una buona manualità ed un tester e sei stai attento con una resistenza e due condensatori fai la verifica

[corrado]

39 minuti fa, walge ha scritto:

prima di usare il dc blocker ti consiglierei di verificare la prenda della componente dc

se hai una buona manualità ed un tester e sei stai attento con una resistenza e due condensatori fai la verifica

Sarei interessato a verificare se c'è della dc sulla mia linea, potresti gentilmente spiegare come si fa. Tester, manualità, componenti e il tutto per operare in sicurezza non mancano.

[maxxx]

@walge in effetti non è una cattiva idea, però anch'io come @corrado avrei bisogno di lumi

[SHAR_BO]

Si tratta di attenuare di circa 60 dB la frequenza di rete lasciando inalterata l'eventuale componente continua.

In sostanza un passa basso a resistenza e condensatore.

[walge]

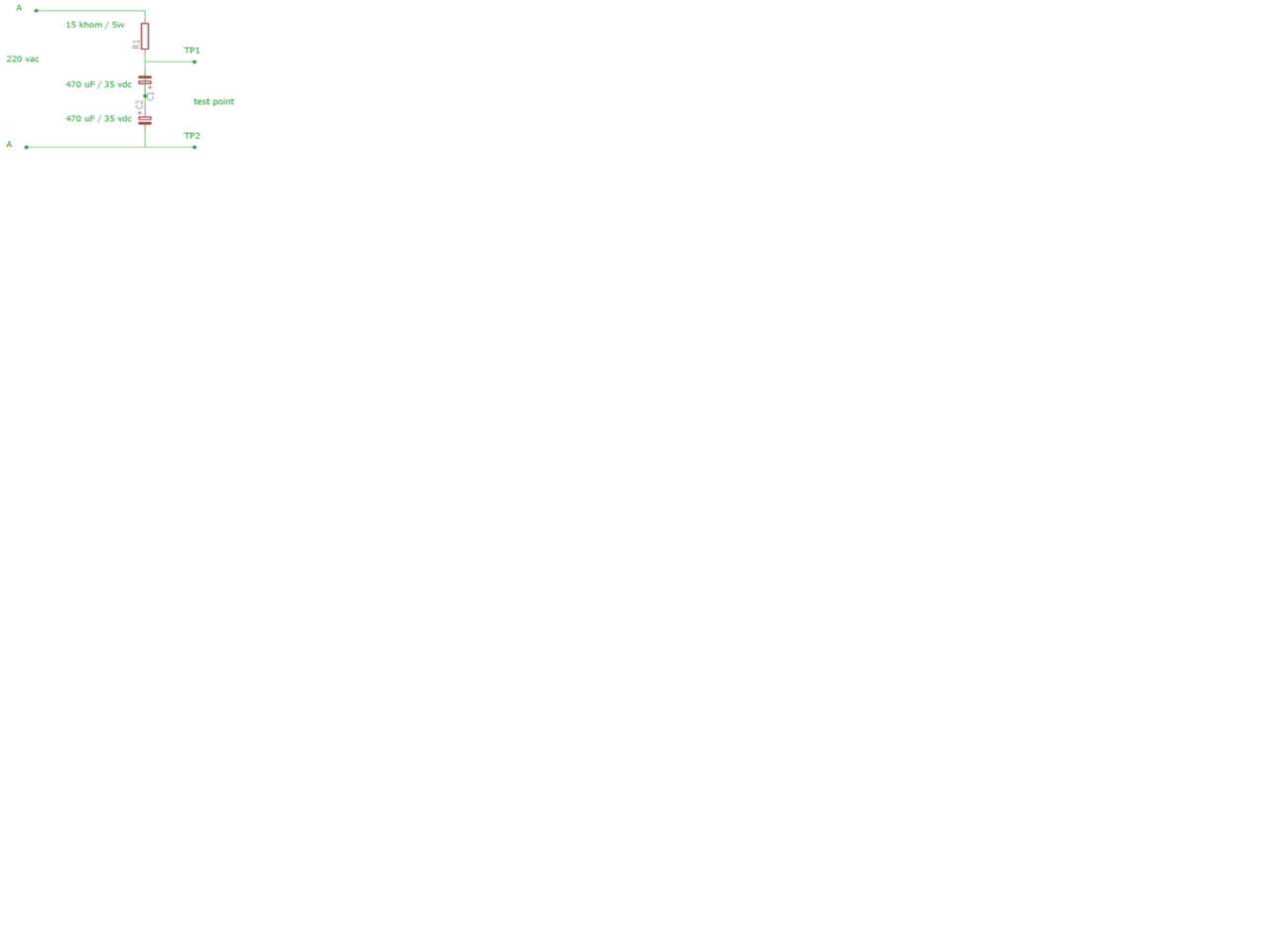

Allora, in allegato lo schemino.

Basta una spina ed una scatolina con all'interno la resistenza e i dondensatori e due boccoline come test point







[maxxx]

Grazie mille

[M.B.]

Sarebbe interessante sapere - una volta eseguita la misura dc - quali valori soglia determinano (in media) problemi di ronzio nei trasformatori.

Magari aggiungere il nome dell'apparecchiatura in esame aiuterebbe a capire meglio.

[walge]

@M.B.

molto dipende dalle caratteristiche del trafo

E da come sono dimensionati. Quelli un po’ ‘tirati’ sono più a rischio

In alcuni casi anche una circolazione non elevata di corrente dc può far crollare la induttanza

In teoria i trafo più grandi sono quelli più a rischio a causa della bassa Rdc ( resistenza del primario ) quindi a parità di Vdc ( tensione continua ) che si manifesta, la corrente circolante è più alta



Di fatto l’obiettivo è comunque quello di eliminare il problema a monte



W

















[pro61]

@M.B.

Qui ci sono un po di spiegazioni

https://sound-au.com/articles/xfmr-dc.htm

[corrado]

Il 17/3/2023 at 08:57, walge ha scritto:

Allora, in allegato lo schemino.

Domanda probabilmente stupida, il tester va impostato in dc o alternata?

[walge]

@corrado

in dc



W

[corrado]

Ieri mi sono arrivate le resistenze e oggi volevo assemblare l'accrocchio, vediamo che lettura ne viene fuori.
