Yamaha P2700

[dadox]

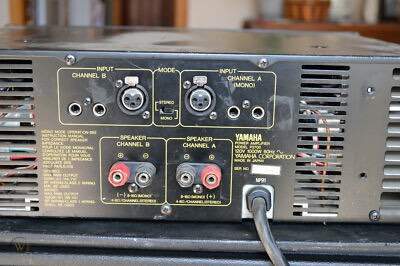

Mi confonde....Xlr oppure jack telefonici. OK.... Ma perchè 2 jack per ogni canale?

[nirone95]

Forse vuoi dire jack da 3.5 mm, perché telefonici? Sembra un amp da PA.....

[poeta_m1]

11 ore fa, nirone95 ha scritto:

Forse vuoi dire jack da 3.5 mm, perché telefonici? Sembra un amp da PA.....

Quelli a dire il vero sono da 6,3mm.
Trattasi di un finale pro da 350Wx2 su 8 ohm.

Info e documentazione qui:

https://www.hifiengine.com/manual_library/yamaha/p2700.shtml

[poeta_m1]

12 ore fa, dadox ha scritto:

Ma perchè 2 jack per ogni canale?

Non saprei dirti il motivo.

Sono andato a vedere sul service manual e i singoli pin di ogni coppia di jack (GND // invertente // non invertente) sono elettricamente in parallelo, quindi se utilizzi un jack piuttosto che quello adiacente è la medesima cosa.

[dadox]

18 minuti fa, poeta_m1 ha scritto:

sono elettricamente in parallelo, quindi se utilizzi un jack piuttosto che quello adiacente è la medesima cosa.

L'avevo pensato, ma una serigrafia vicino alle prese, a prova di stupido non farebbe schifo...

[nirone95]

@poeta_m1 rispetto alla foto e al riferimento telefonico pensavo al classico jack tipo cuffiette, se pro ha senso il 6,3 per collegare dispositivi compatibili nel mondo pro....

[redhot104]

Forse uno dei due ingressi jack può essere usato come link per mandare il segnale a un altro finale

[peterogers]

4 ore fa, redhot104 ha scritto:

mandare il segnale a un altro finale

È quella la funzione... nei finali pro è cosa comune.
