Ess Amt1 bookshelf - la rinascita

[mojo_65]

Ciao a tutti, avevo già cominciato un thread analogo sul vecchio forum, ma sapete tutti la storia... Lo riprendo perché potrebbe essere utile a qualcuno e per condividerlo con le uniche persone che possono comprendere il travaglio, la passione, la cocciutaggine di lavori simili... cose che al di fuori di questo ambiente non possono neanche essere concepite.

Ovvero, il recupero di un rottame, vero salvataggio dall'ormai unica destinazione d'uso possibile > la discarica.

Non ho purtroppo tutte le foto del ritrovamento ma alcune di queste sono significative.

Facendo l'inventario la situazione era:

tweeter amt sembravano sani

woofers ok tranne uno che aveva un taglio piccolo piccolo nella piega di raccordo con la sospensione > stimato riparabile

passivi, non rimaneva che il telaietto di alluminio, nient'altro... > ricambi comunque disponibili, mal che vada c'é Simply Speakers

potenziometri più o meno ok, uno un po' inchiodato

mobili, vedi foto

Mi son detto proviamoci...



[mojo_65]

Prima cosa quindi via i woofers, portati per direttissima da Audioconika nelle mani del buon Alberto.

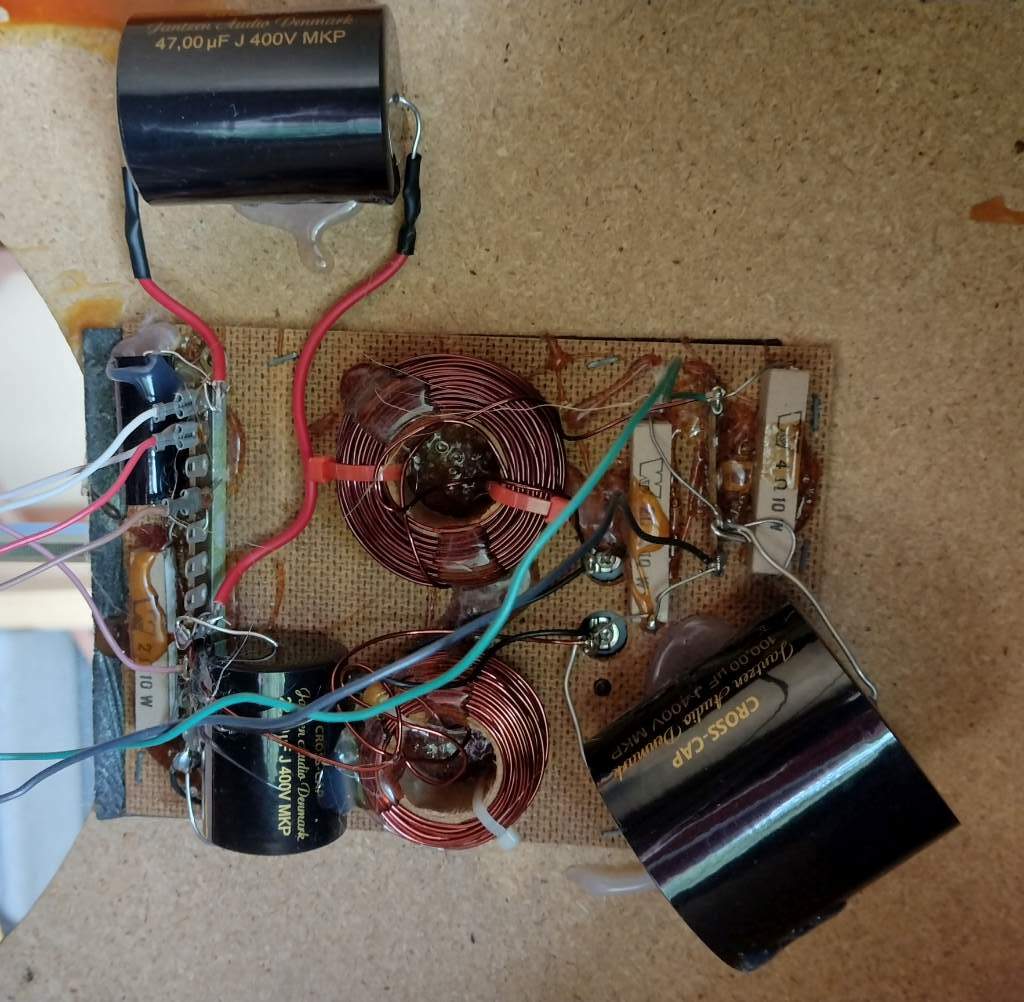

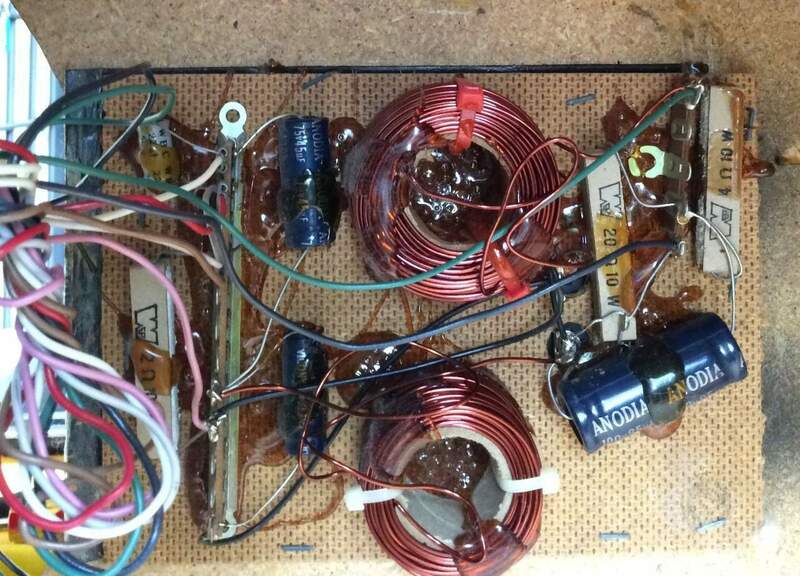

Poi mano a i xovers, tanto visto che la si ricostruisce in buona parte mettiamoci mano e visto che il tempo é tiranno ed io e il saldatore abbiamo litigato da bambini, ho fatto fare da mani esperte con qualche indicazione da parte mia.

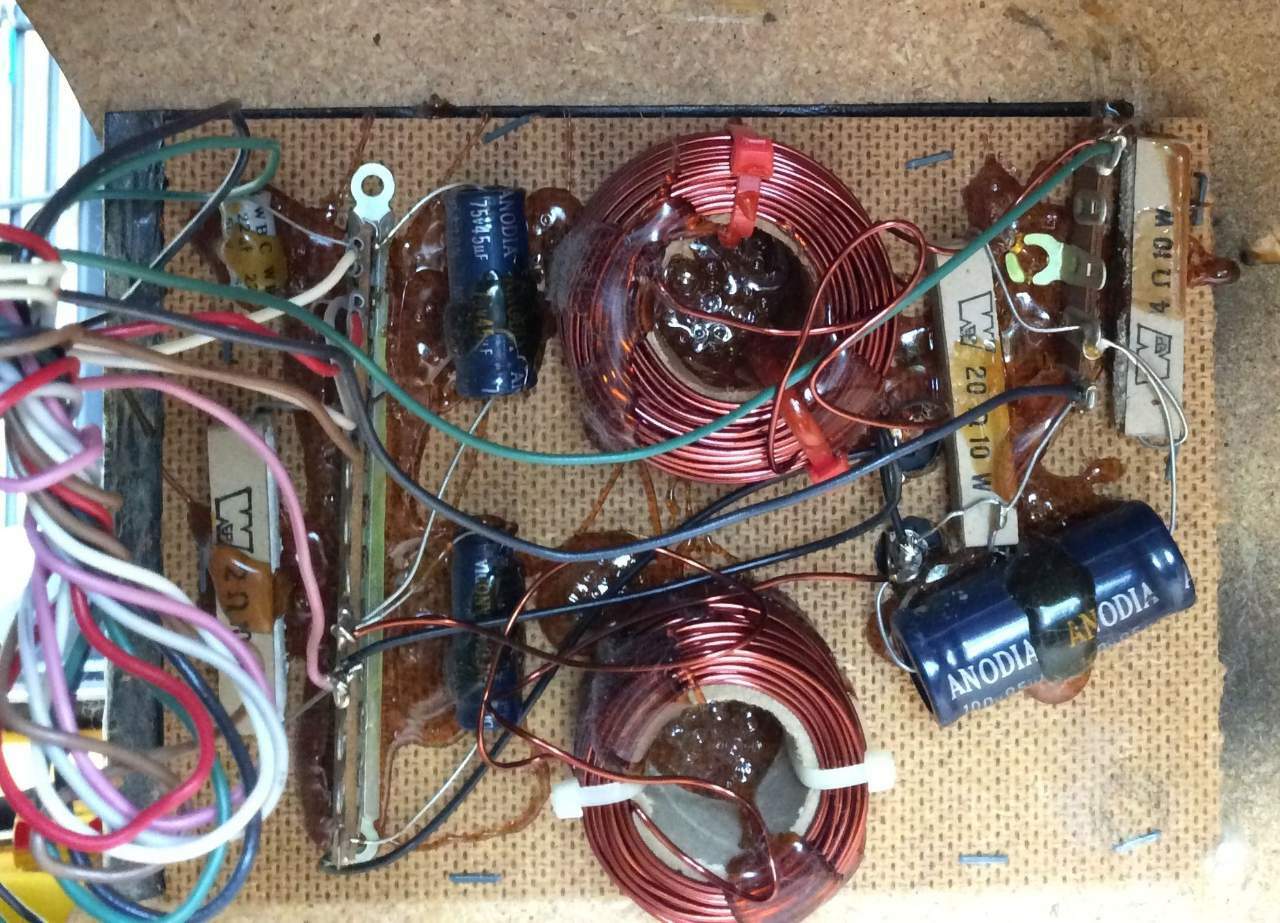

Ecco il prima ed il dopo:



[mojo_65]

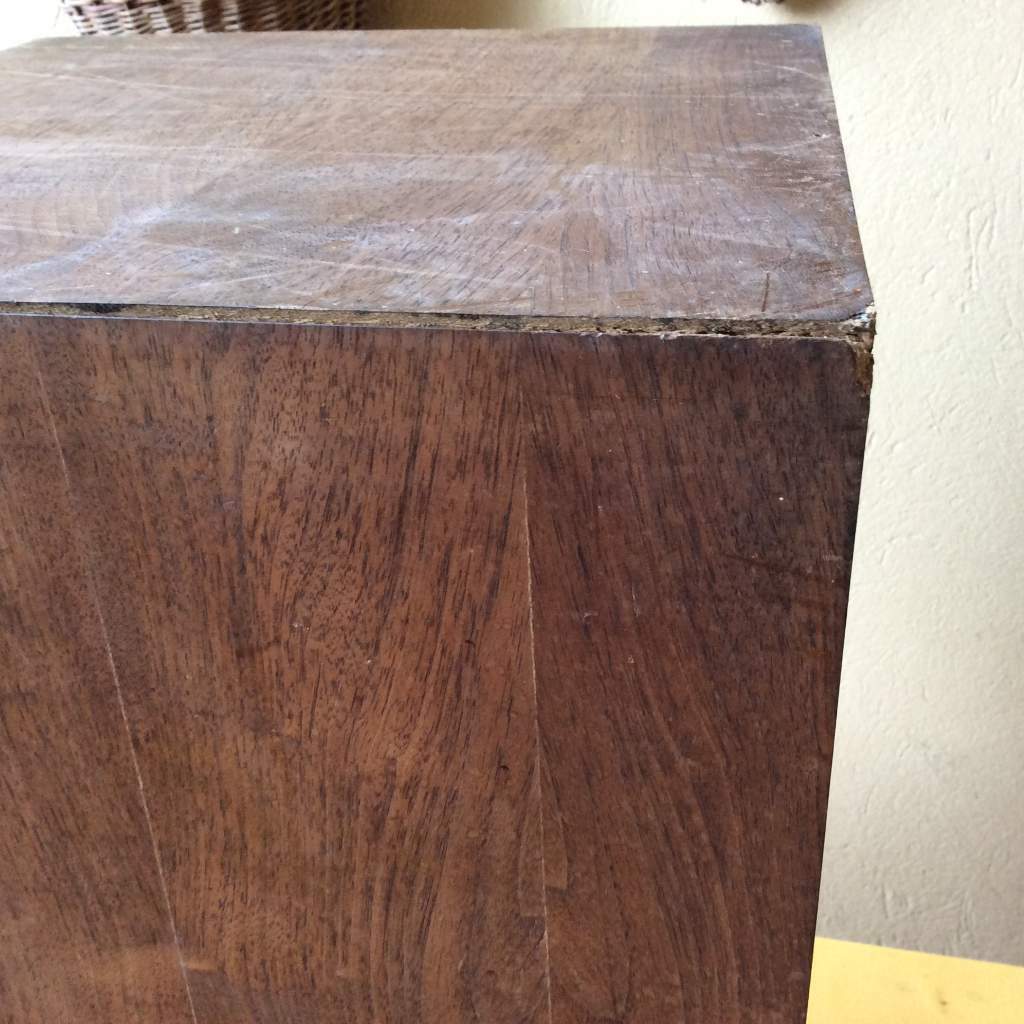

Ora bisognava prendere il coraggio a quattro mani ed attaccare con la falegnameria... I mobili avevano preso umidità per lungo tempo soprattutto nella parte bassa che si era gonfiata come avete visto nelle prime foto postate.

Le fessure cratesi difficilmente potevano essere recuperate completamente ma almeno si poteva tentare di mitigare la cosa

Quindi via a carteggiare, ridurre le righe profonde, stuccare, riprendere le fessure, ricostruire certi bordi etc etc etc

Scusate le foto ma dopo il resize non sono più riuscito a salvarle con l'orientamento giusto, al salvataggio paff girate... e non c'é stato verso...







[mojo_65]

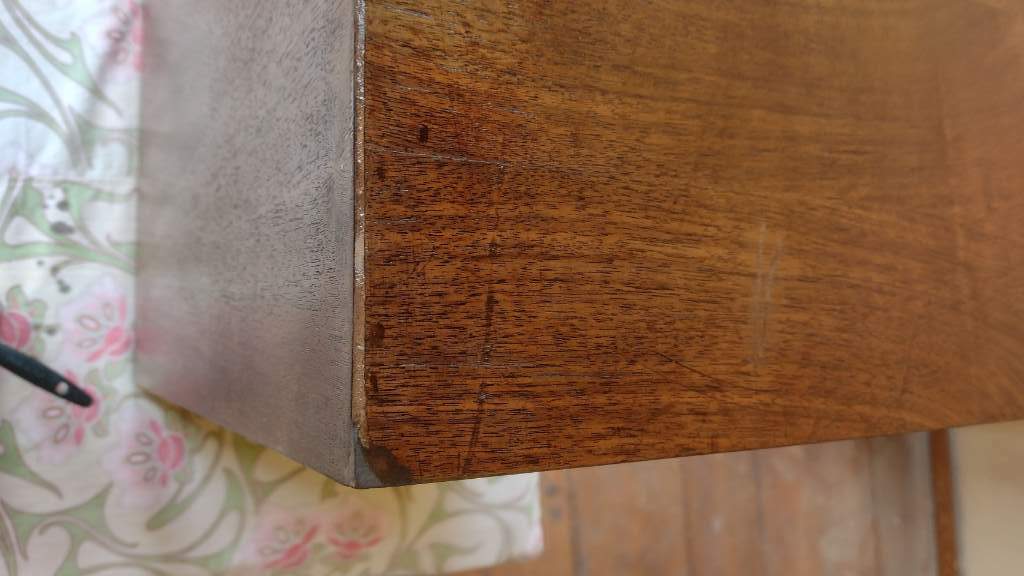

E a seguire ricostruzioni e stuccature varie...

[mojo_65]

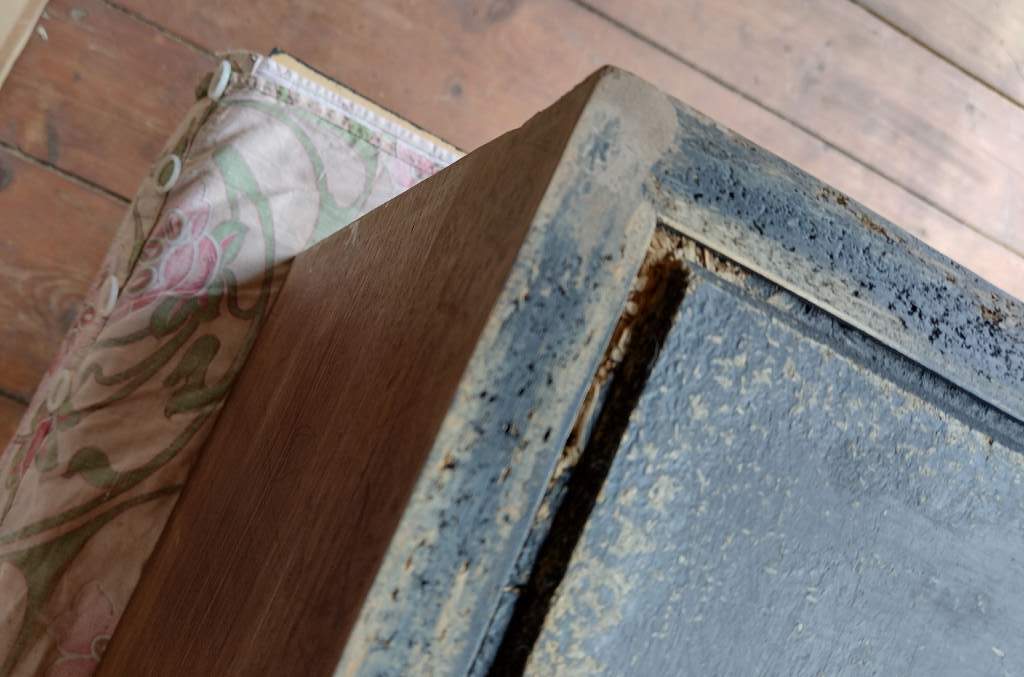

Particolare cura era richiesta nella zona di fissaggio del passivo, certo non sottoposto a particolari sollecitazioni ma il bordino laterale alla flangia di fissaggio era parzialmente mancante, segno di un maldestro smontaggio per chissà quale riparazione (dal momento che erano ridotte ad un rottame..

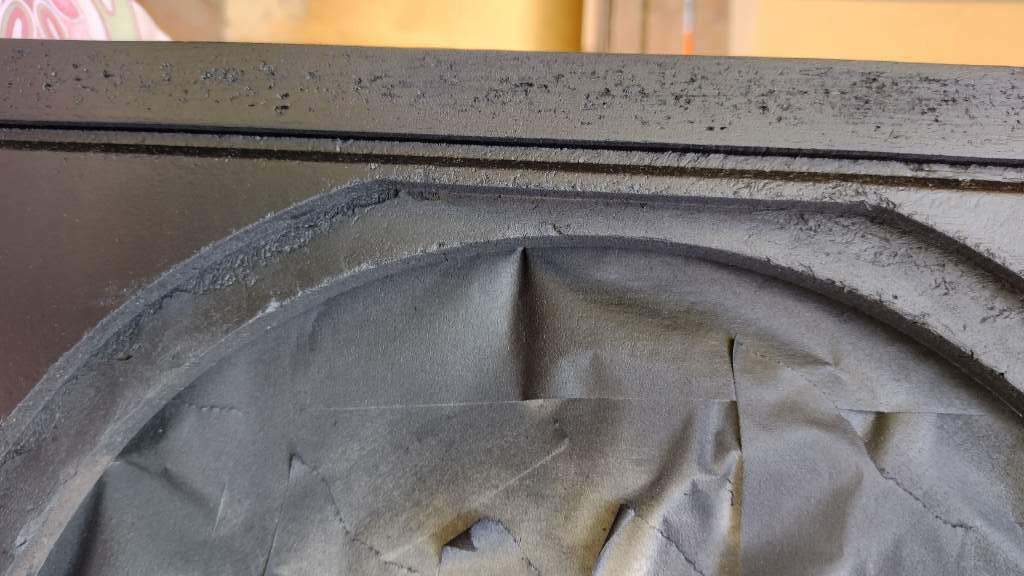

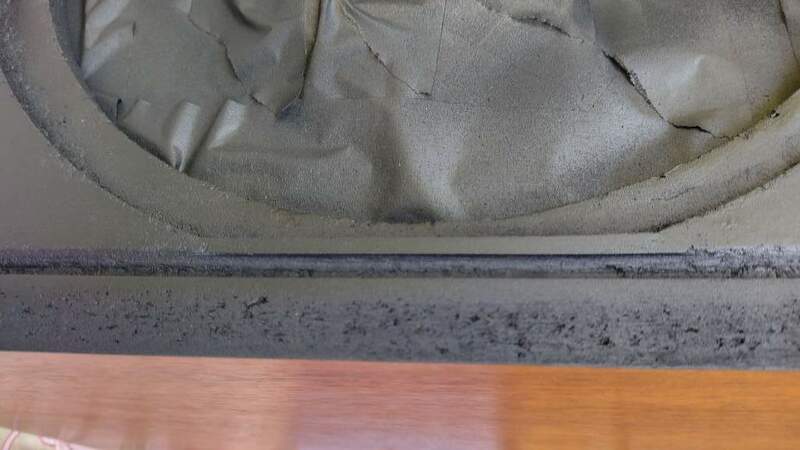

La prima foto mostra l'esile profilo originale anche se dopo la verniciatura mentre nella seconda foto quello nuovo ricostruito da zero e raccordato la resto del mobile...un bel lavoro, sono molto orgoglioso...

[mojo_65]

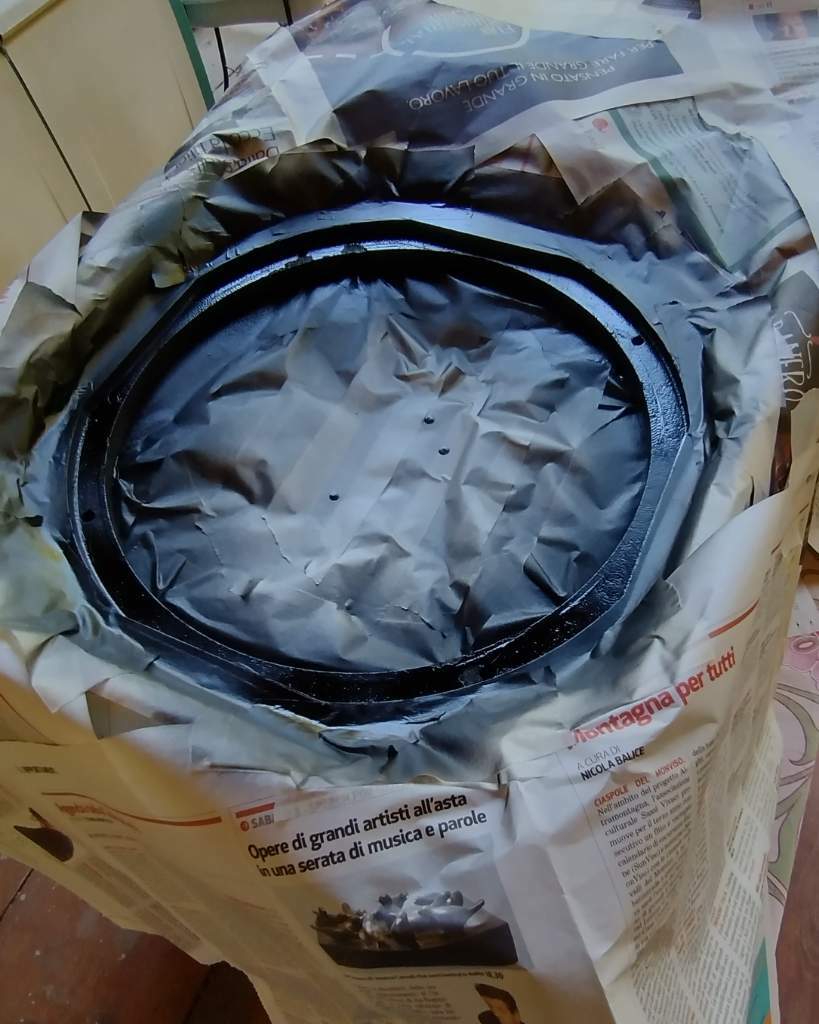

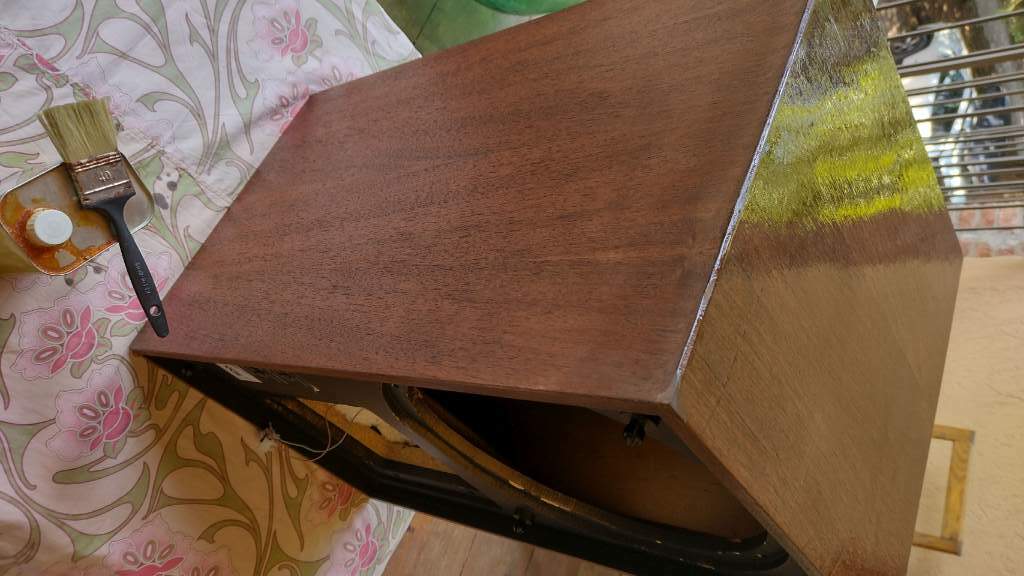

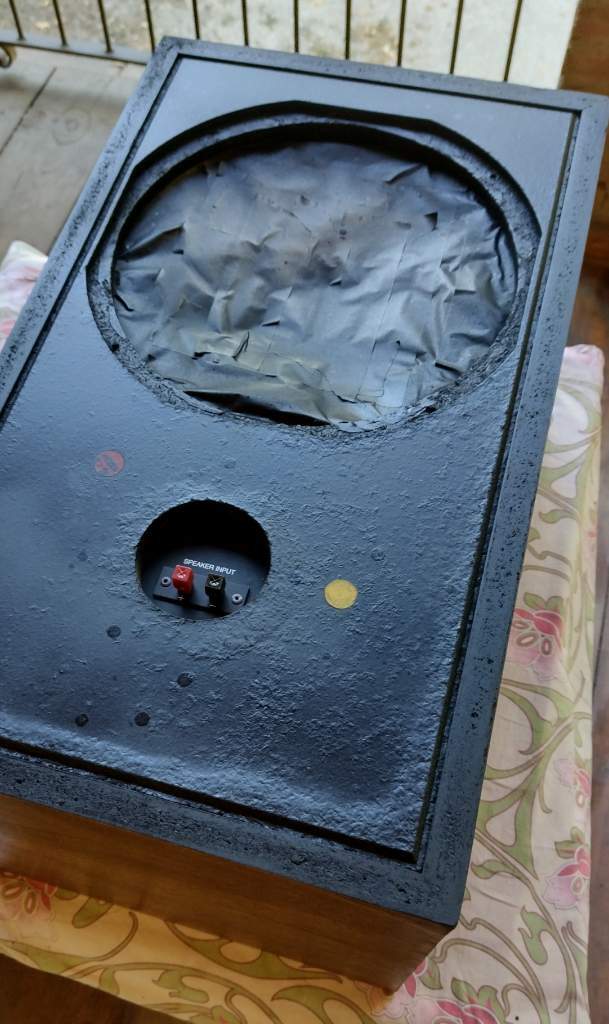

A seguire verniciature varie e lucidatura a olio di lino cotto per ravvivare l'impiallacciatura.

Il tutto preceduto da carteggiature varie e molto delicate per non andare a fondo dello spessore nonostante righe profonde e danni che sia chiaro....NON LI FA IL TEMPO....ma un uso sconsiderato ed irrispettoso dei soldi che sono serviti a comprare diffusori del genere...



[mojo_65]

Nel mentre avevo effettuato qualche prova prima di rifinire il mobile e mi sembrava che qualcosa non andasse nel comparto medio-alto, che il classico tweeter di Heil potesse essere difficile da controllare o un po' idiosincrasico di suo specie se usato a larga banda come in un due vie mi era chiaro ma così non doveva suonare proprio, oltretutto sembrava ci fosse anche uno dei due che suonava più forte o viceversa uno più debole...

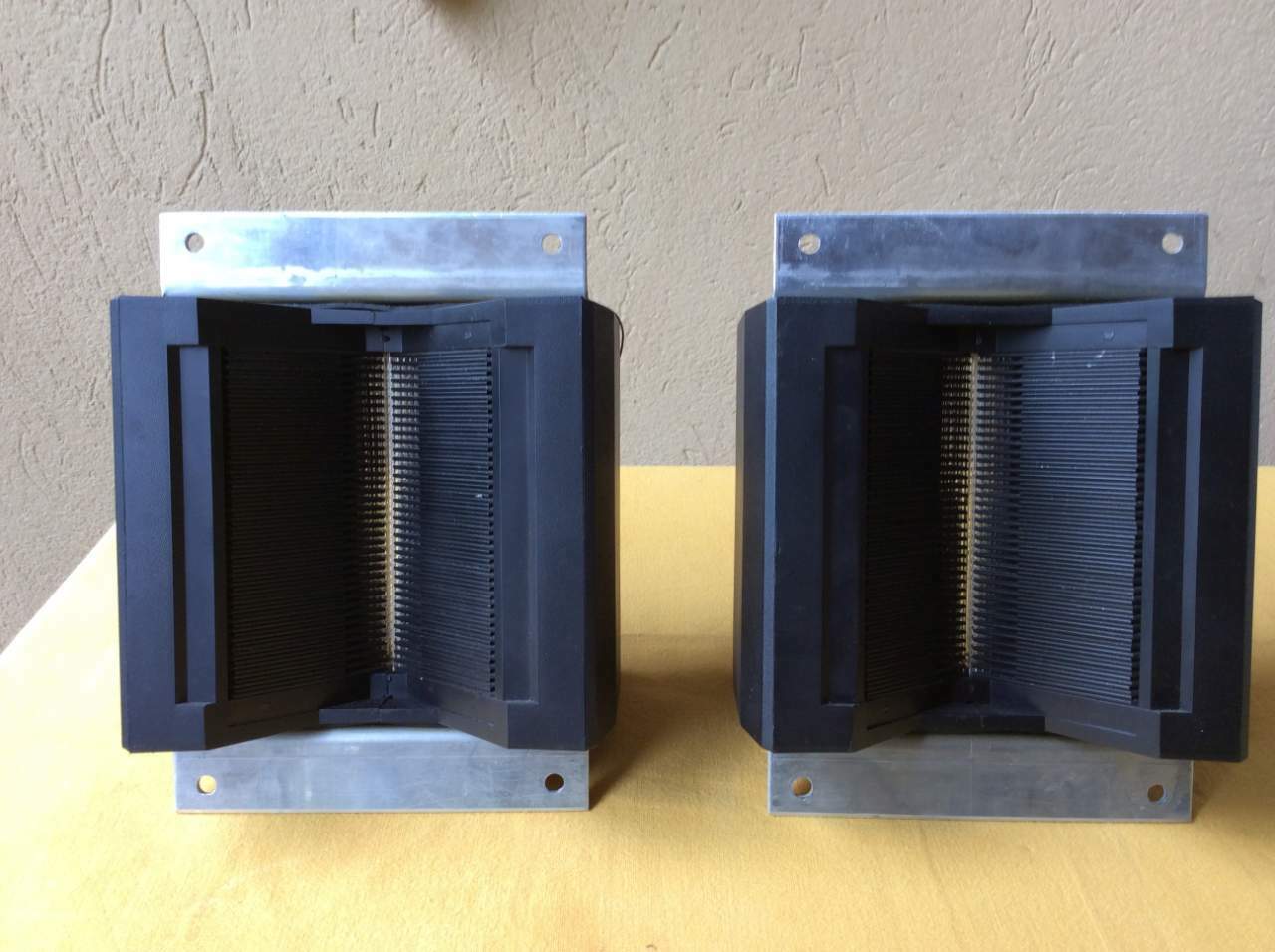

Ho quindi esaminato i tweeters un po' meglio.



[mojo_65]

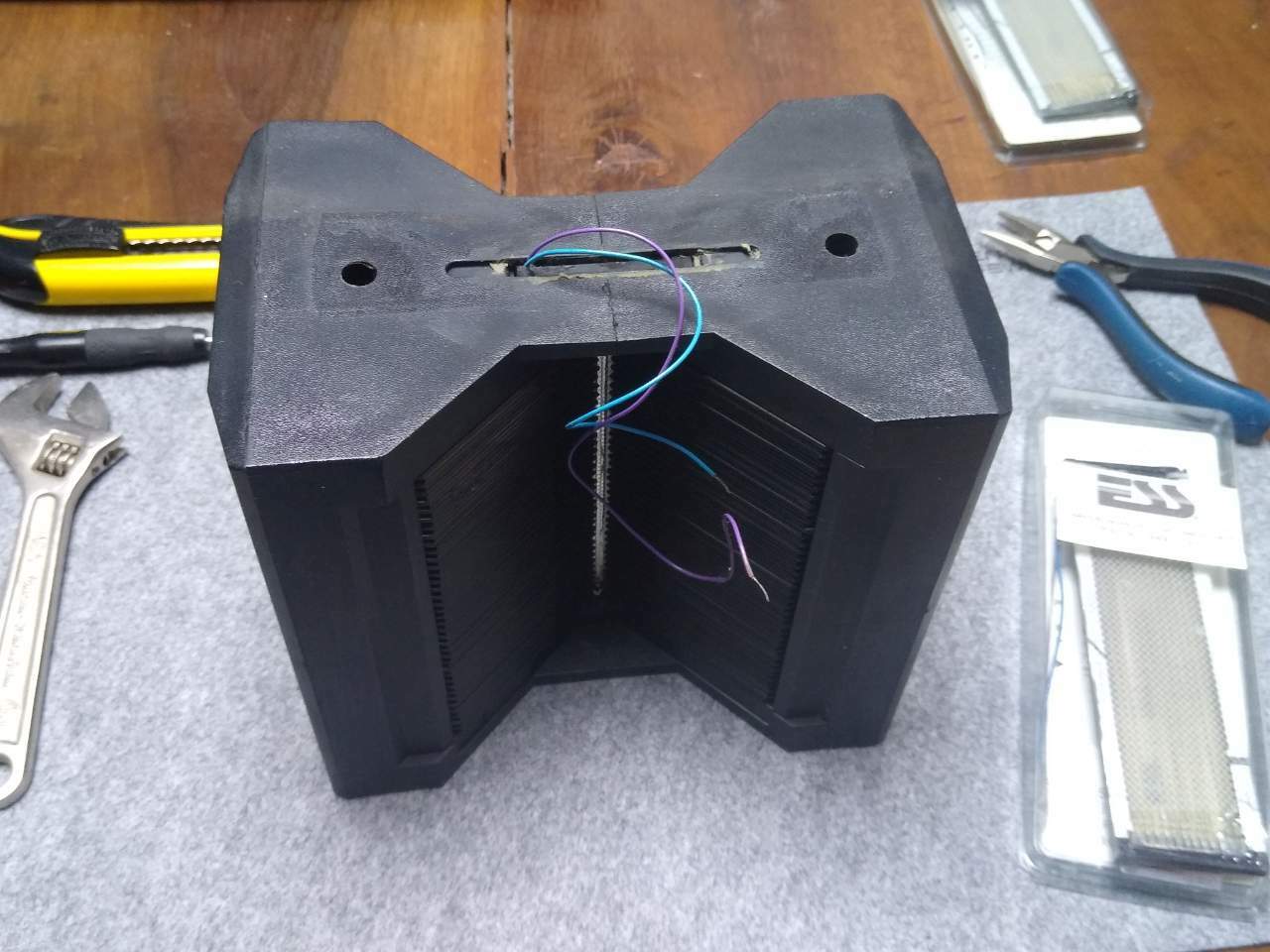

Apparentemente sembrava tutto  a posto ma ho poi deciso di smontare i diaframmi e verificare, operazione decisamente semplice su questi tweeters.

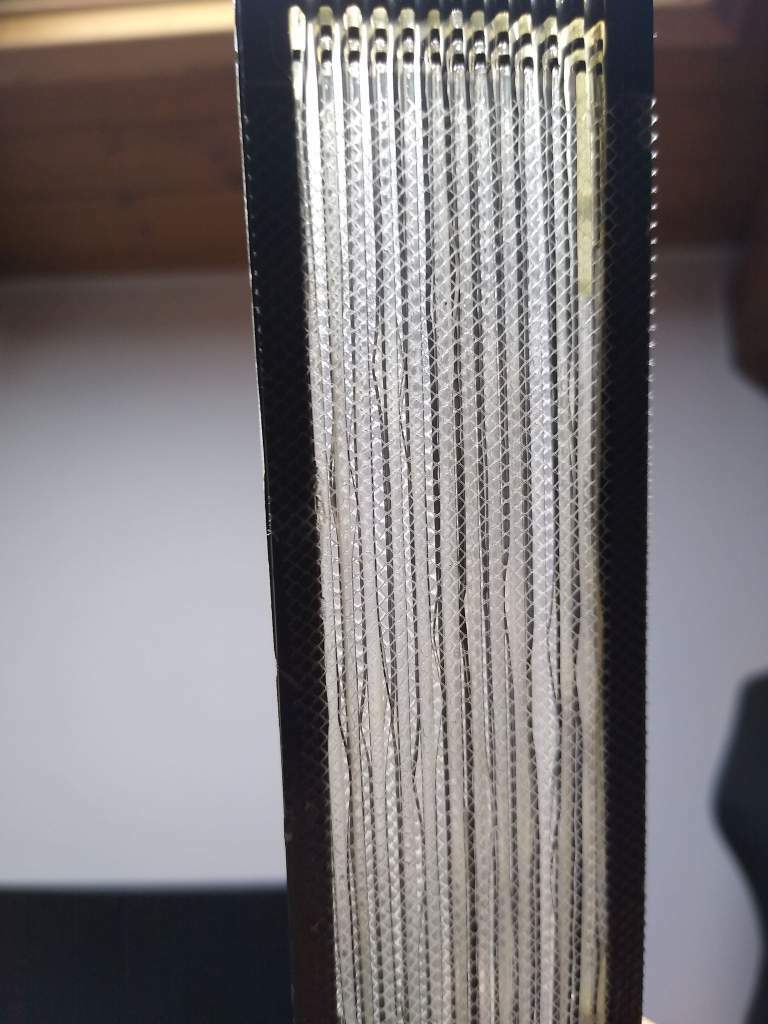

la prima foto é uno dei diaframmi originali e la seconda é invece un diaframma di ricambio originale ESS attuale comprato per l'occasione.

E' abbastanza facile capire che quello montato ne aveva già viste delle belle e quindi sono passato alla sostituzione.

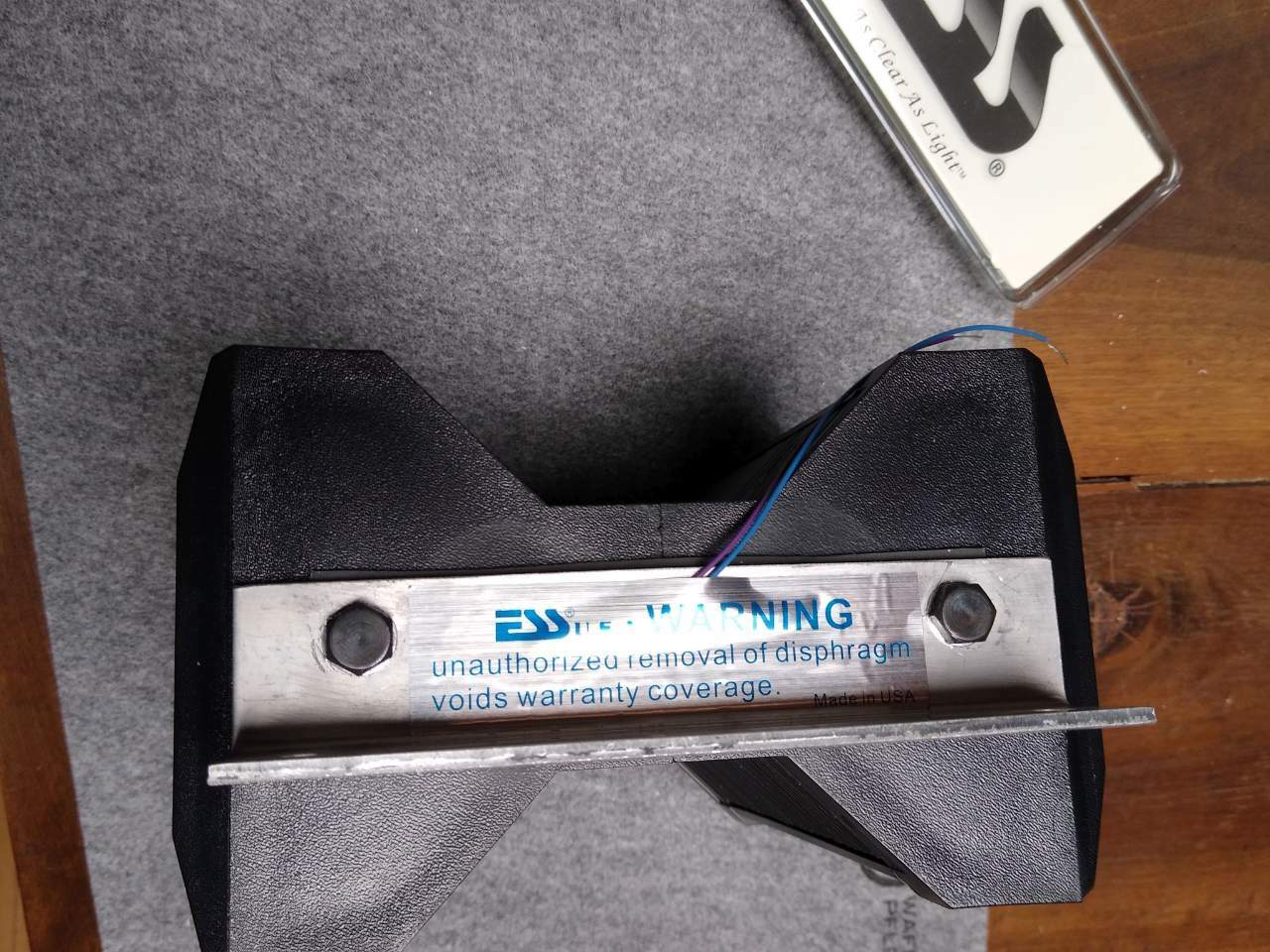

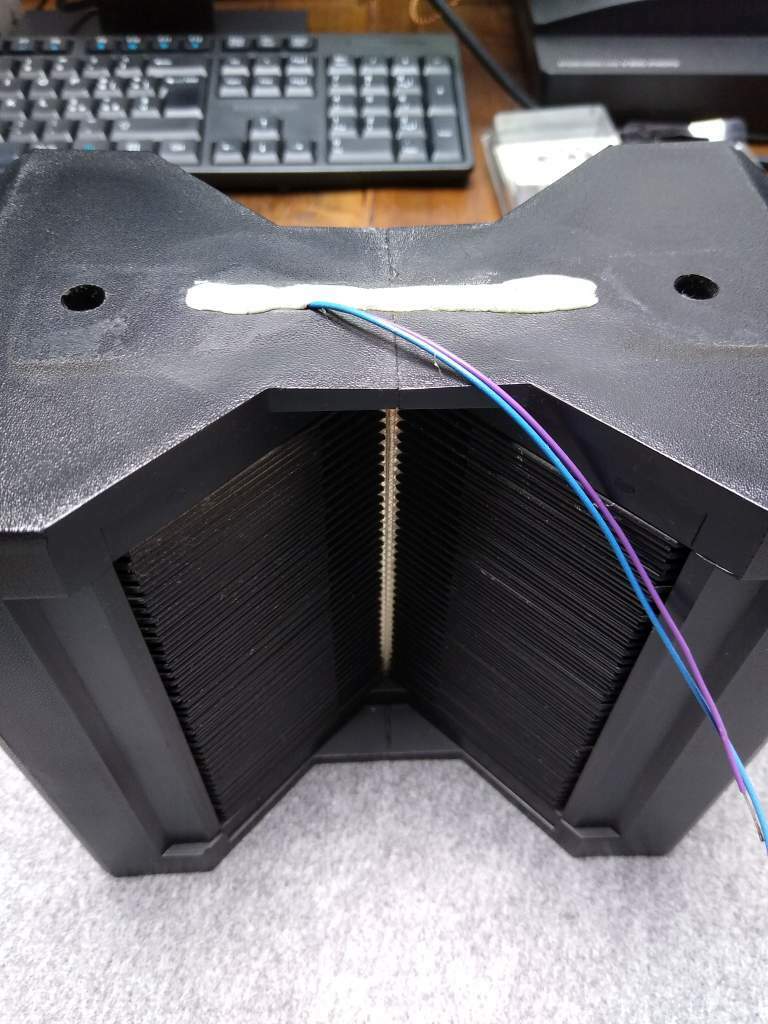

Operazione abbastanza semplice che richiede giusto un minimo di manualità...





[mojo_65]

[mojo_65]

Rimane solo qualche piccolo dettaglio per completare il tutto.

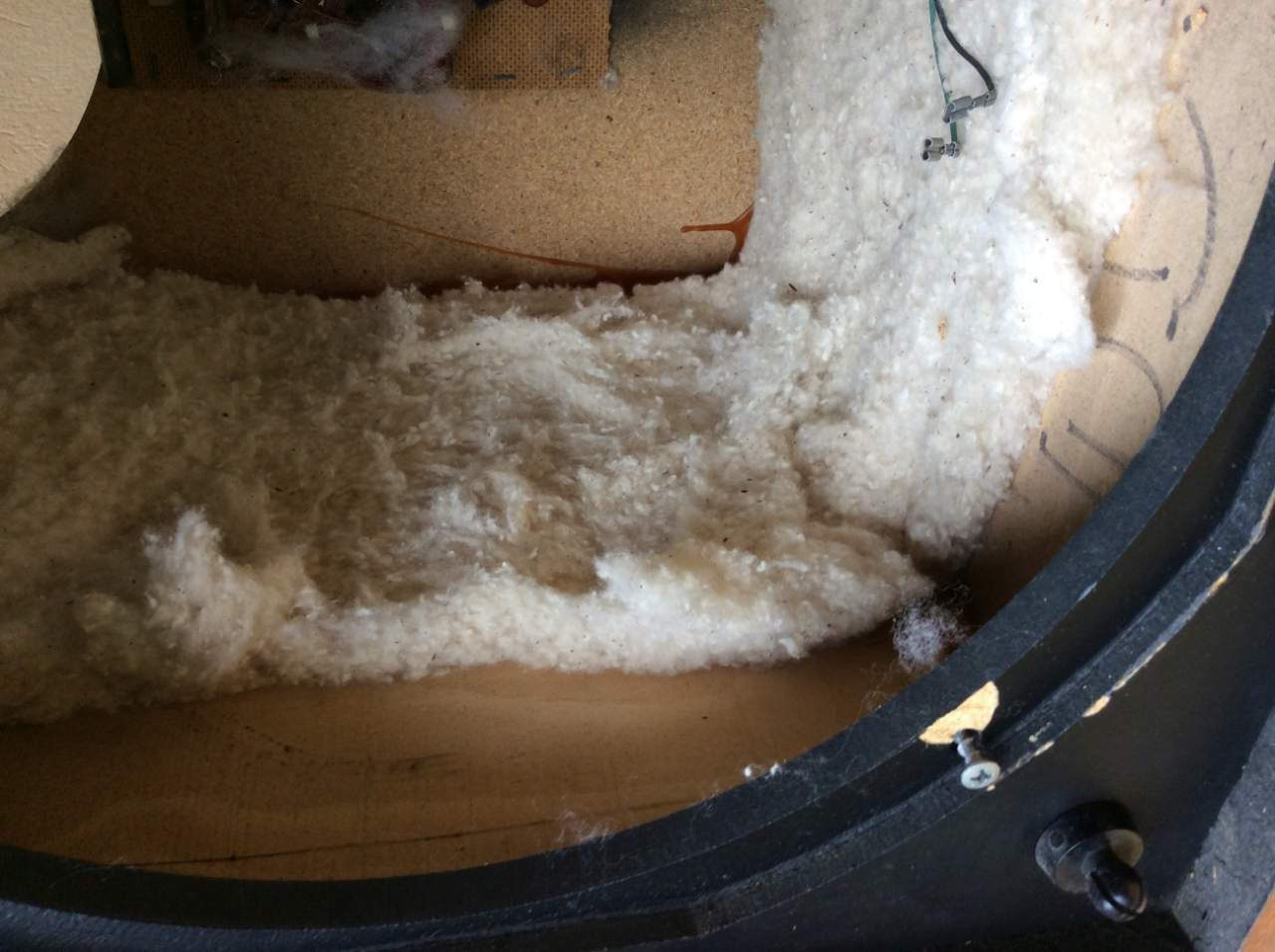

In origine il mobile era rivestito internamente per una specia di lana di agnello che con il tempo ha perso volume diventando un po' stopposa e comunque un po fine per poter smorzare adeguatamente le risonanze interne.

Era distribuito lungo le pareti laterali, top e base, tranne i due pannelli frontale e posteriore.

A riempire quasi la metà del diffusore un classico Dacron molto soffice.

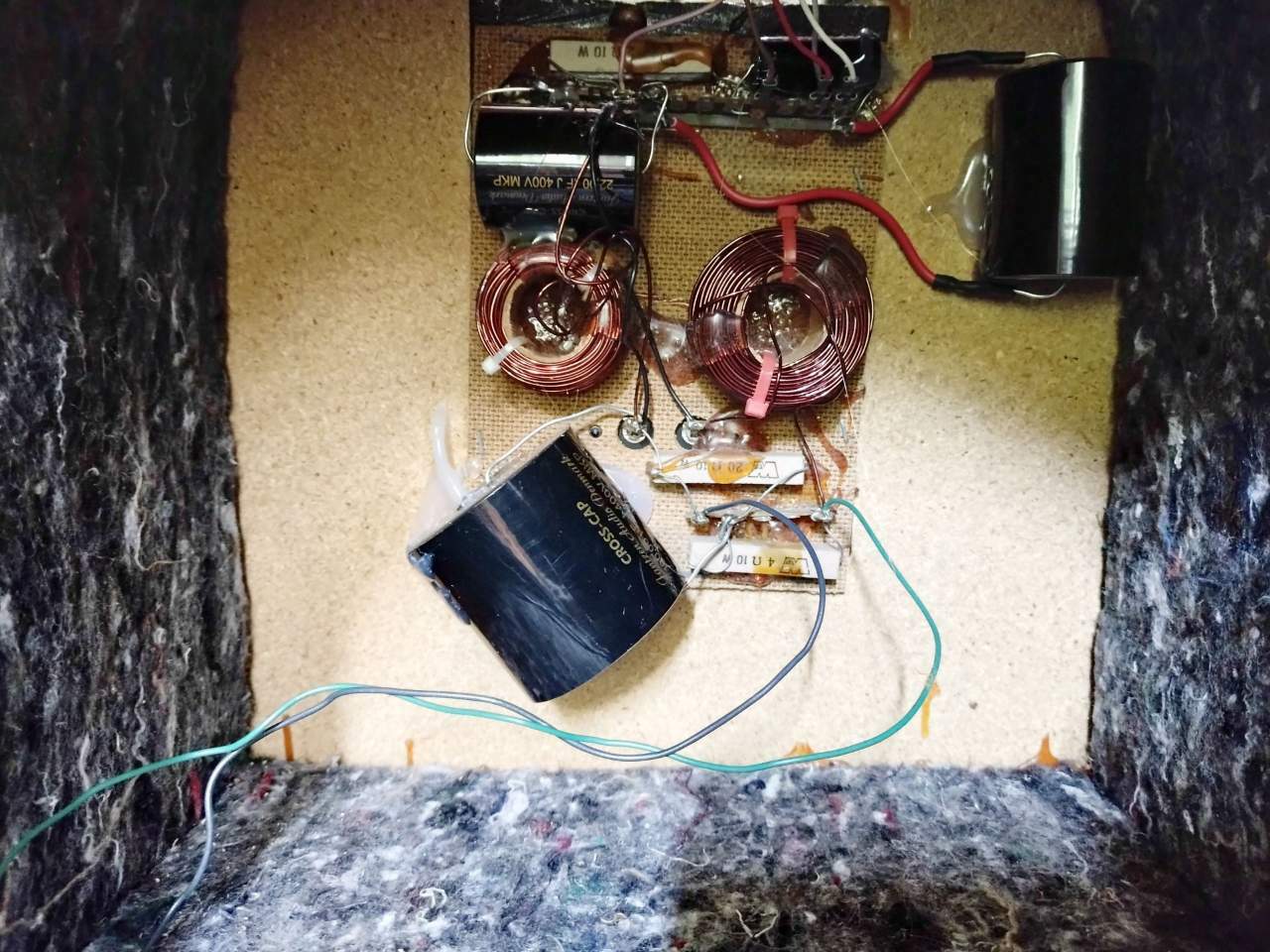

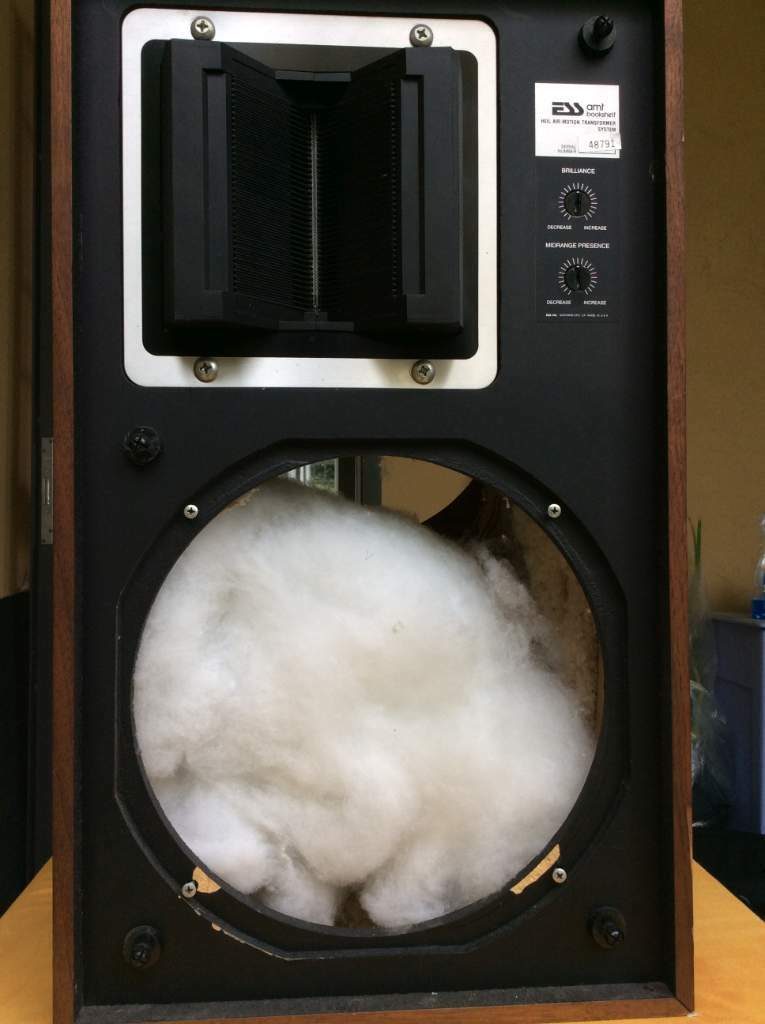

Ho quindi sostituito la vecchia lana con pannelli di cascami di lana pressati ricoprendo come in origine i pannelli laterali e sup/inf e riutilizzato il Dacron originale qui vedete qualche dettaglio:



[mojo_65]

Seguiranno le ultime operazioni sperando che interessi a qualcuno. Ed ovviamente sono ben accette critiche e consigli.. Alle prossime puntate

[cactus_atomo]

ottimo lavoro salvare una coppia di ess  cosa buona e giusta

[ediate]

@mojo_65  Veramente bravo. Complimenti, concordo con Enrico: salvare una coppia di ESS è quasi un dovere "civico". E poi con quei tweeter di Heil...

[oscilloscopio]

@mojo_65 Complimenti per il restauro...veramente impegnativo...

[Bazza]

@mojo_65 Ottimo lavoro 👍

[MARK205]

@mojo_65 complimenti!

[mojo_65]

Grazie mille ragazzi...sapevo di trovare conforto da queste parti...

Ci sono ancora alcune cose da mettere a posto prima di poter considerare definitivo il tutto.

Credo che ora il collo di bottiglia siano i potenziometri di livello soprattutto su una cassa.

[oscilloscopio]

@mojo_65  Hai già provato a disossidarli?
