Valore resistenze

[musicante]

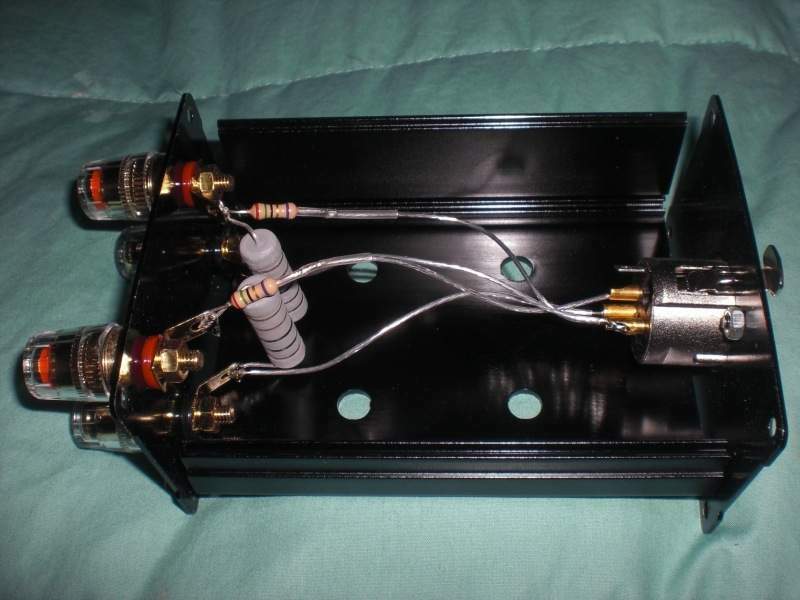

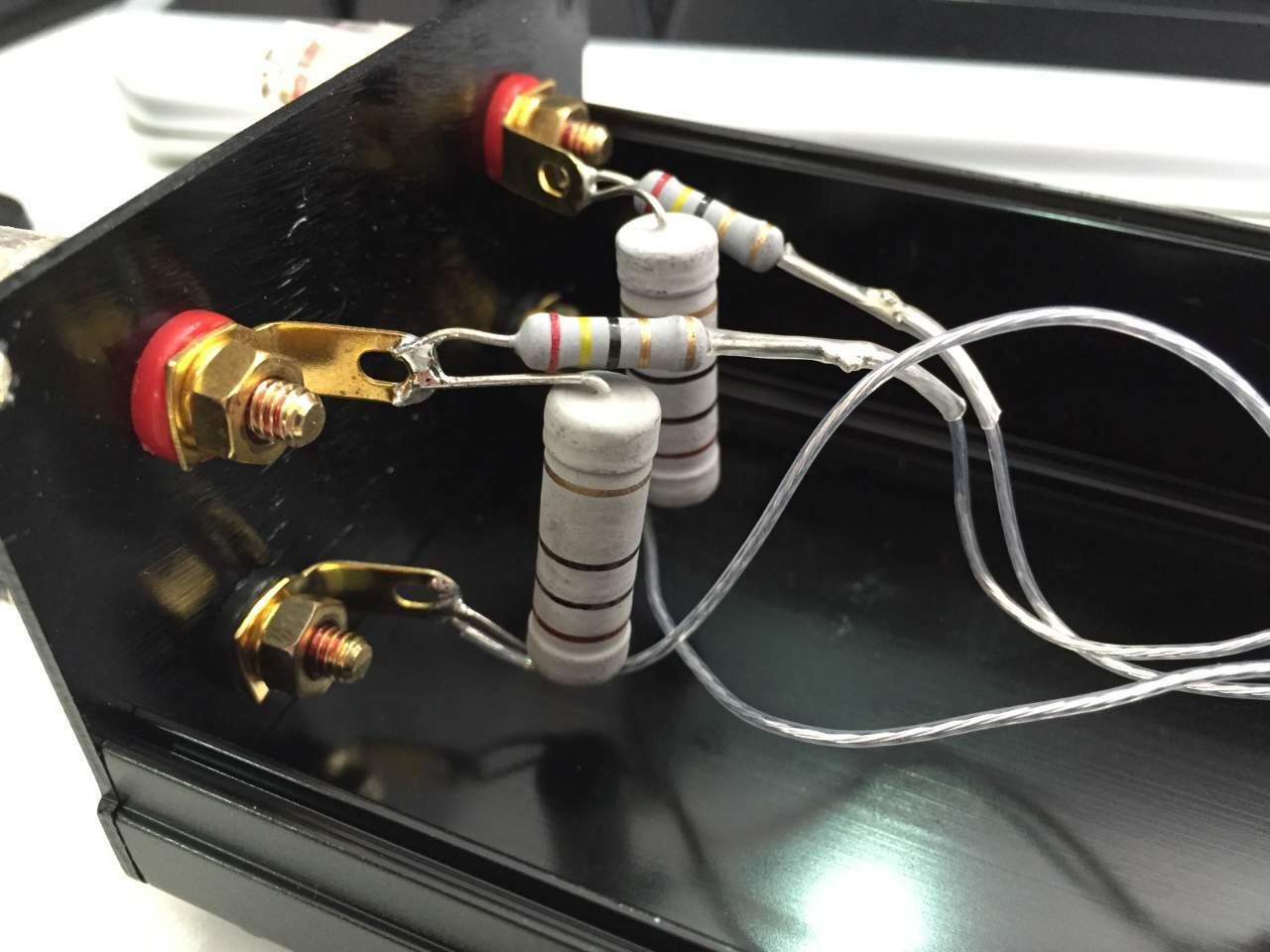

Vorrei replicare questo adattatore per cuffie, qualcuno mi saprebbe dire il valore e il tipo di resistenze all'interno ed il modo di collegamento adoperato?

Saluti.

[audio2]

per i valori ci sono in giro delle tabelle con i codici colori, da li risali. su mouser electronics c'è anche un calcolatore, sia a 4 che a 5 bande.

per il tipo meglio che sentiamo altri anche se saranno a film metallico oppure di carbone ( credo ).

[walge]

La resistenza più grossa è da 10 ohm

tra + e-



l’altra da 24 ohm



 Chi  l’ha fatto?



e che cuffia dovrai usare ( impedenza?)



Walter



[musicante]

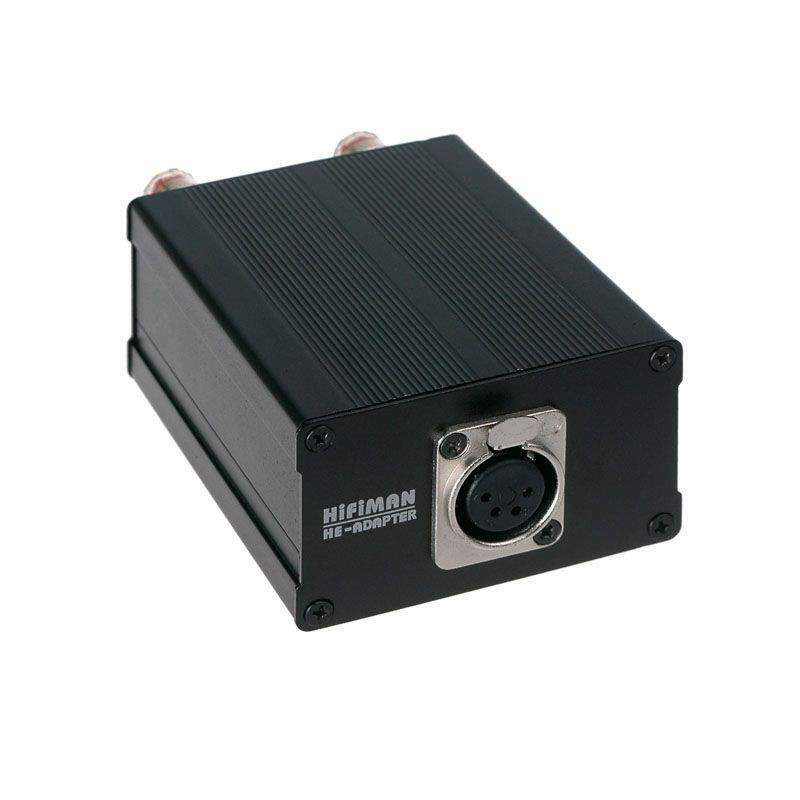

@walge E' lo scatolotto adattatore di Hifiman per usare amplificatori per diffusori con le loro cuffie magnetoplanari più ostiche tipo HE6. Impedenza 32 Ohm.

[M.B.]

@musicante

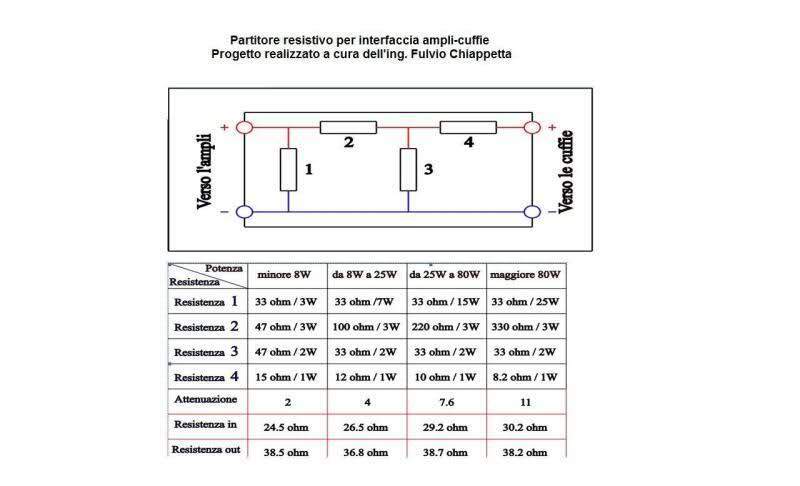

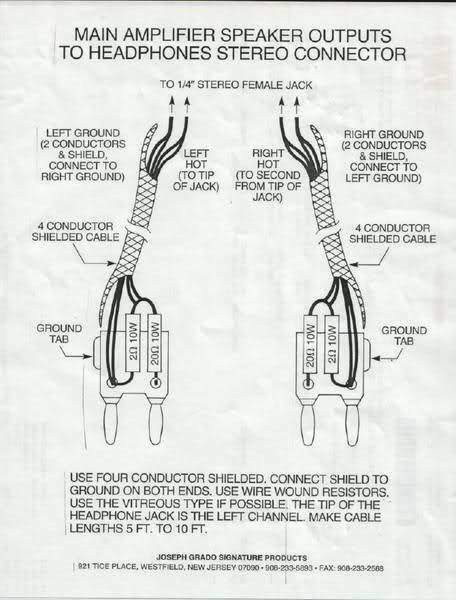

Volendo potresti usare lo schema suggerito da Grado per le loro cuffie (impedenza di 32 ohm con curva in genere molto piatta), oppure quello proposto dall'Ing. Chiappetta anni fa sulle pagine di una nota rivista (cartacea) hi-fi. Quest'ultimo presenta il vantaggio di "fissare" il carico visto dall'amplificatore, potendosi così interfacciare in modo più "universale" con cuffie di diversa impedenza.

P.S. Verifica con un tester se le masse dei due canali sono in comune.



[musicante]

@M.B. Il secondo schema è illeggibile.

p.s. La cuffia ha due cavi, uno s.e. con masse unite ed uno bilanciato con masse separate.

[M.B.]

@musicante

28 minuti fa, musicante ha scritto:

Il secondo schema è illeggibile.



Ci deve essere qualcosa che comprime fortemente le immagini nel forum. Ad ogni modo, se digiti partitore resistivo per cuffie su google immagini trovi subito gli schemi in questione.
