Le migliori EL34 che abbiate mai ascoltato.

[walge]

@mariovalvola

mi attengo alle specifiche della fabbrica e credo che siano pentodi

anche se qualche dubbio l’ho sulle 6CA7 EI big bottle ed anche qui le specifiche dichiarano pentodo

Sono piuttosto rare



[mariovalvola]

34 minuti fa, walge ha scritto:

mi attengo alle specifiche della fabbrica e credo che siano pentodi





[mariovalvola]

Le avevo acquistate nel 1990, due quartetti, a Milano insieme al Kit del Cochet AL2

Le ho sempre trovate inaffidabili.

[maxxx]

Conrad Johnson Premier 11XS, utilizzava le EL34, non mi ricordo se configurate a triodo, comunque gran bell'apparecchio, molto al di sopra dei klimo Kent.



Poi il mitico TVA10 di Tim De Paravicini con le LS3/5a, il mio ingresso nel mondo dell'alta fedeltà. Le voci femminili erano commoventi. Limiti notevolissimi in basso, spl e le solite cose, ma quel poco che facevano lo facevano magnificamente

[wow]

 Le 6AC7 EI "big bottle" (che avevo sul mio CJ MV52)  mi avevano spiegato che erano dei "tetrodi a fascio".

Più tardi posto le foto.

[mariovalvola]

@wow La 6CA7 è un tetrodo a fascio a prescindere dal fabbricante ( almeno teoricamente ... Il vezzo di marchiare i tubi ad minchiam non è solo attuale ).

Elettricamente sovrapponibile alla EL34 ma sonicamente francamente, non avrei tutte queste certezze.

[walge]

@wow @mariovalvola



questo è i link del produttore

http://www.eierc.com/rc/6CA7.htm

(vecchio sito )

Non vedo perchè debbano scrivere inesattezze anche se qualche dubbio lo avrei.

Ma non è importante.

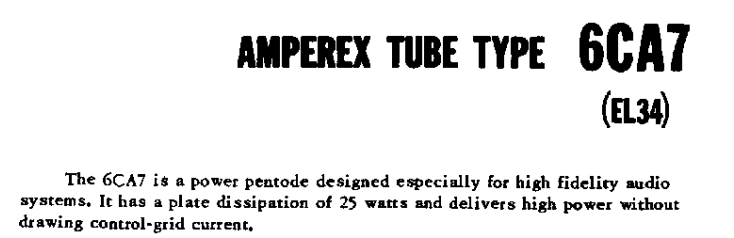

Tung-sol (originale) definiva 6CA7 pentodi ( dal datasheet.

Così come RCA, Svetlana e JJ

Ed in alcuni casi anche le KT88 vengono definite pentodi ( Genalex originale)

Ma alla fine possiamo farcene una ragione





Walter





[mariovalvola]

@walgeè l'evidenza che ci dice la verità. I termini dipendono anche da questioni commerciali.

[walge]

@mariovalvola

l'unica evidenza è il sito del produttore, a mio parere.

O i datasheet originali.

Altre non ne vedo

Se no la documentazione che ci sta a fare?

Walter

[mariovalvola]

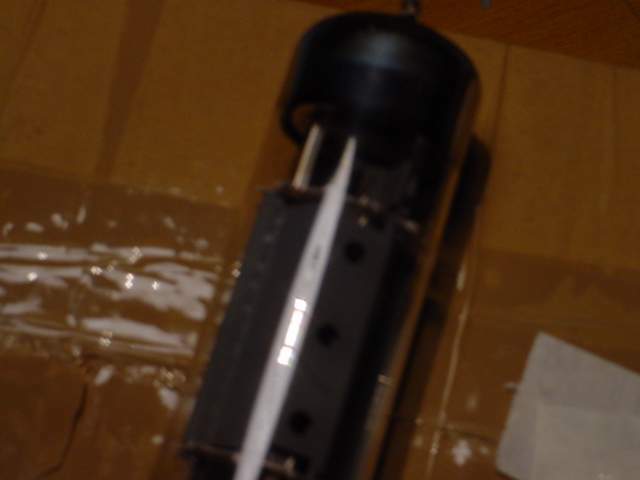

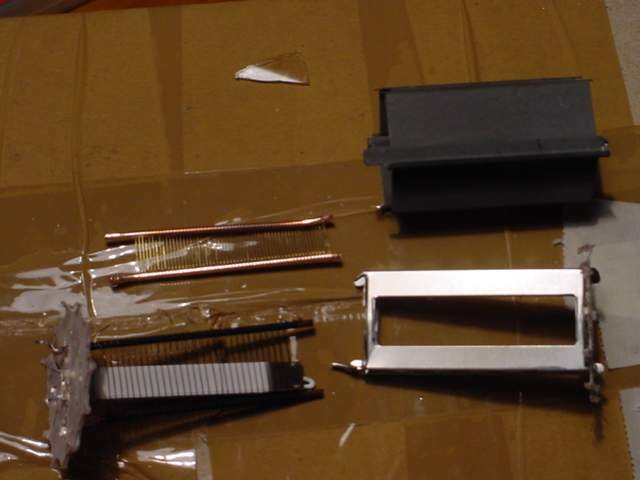

La foto che ti dice? Le altre foto della stessa valvola lasciano vedere esattamente quello che si vede bene da rotta

[walge]

@mariovalvola

posso essere d'accordo sull'hw dellla foto.

Però

per fare un altro esempio.

Ora sai meglio di me che quando si raffigura lo zoccolo di un tetrodo  o di un pentodo c'è una differenza di connessione oltre al disegno degli elettrodi.

Di fatto per entrambe le configurazioni gli elettrodi sono cinque.

Poi la vecchia storia del copyright della definizione di pentodo esiste.

Ma alla fine basta che le specifiche tecniche per entrmabe le versioni siano simili, non dico perfettamente uguali.

Tanto la differenza sonora la fa il trafo di uscita e ( se proprio volgiamo) il pilotaggio a parità ovviamente di bontà dei tubi finali.



Walter



[mariovalvola]

@walge ma nelle foto delle EI che vedi?

[walge]

@mariovalvola

non vedo la g3

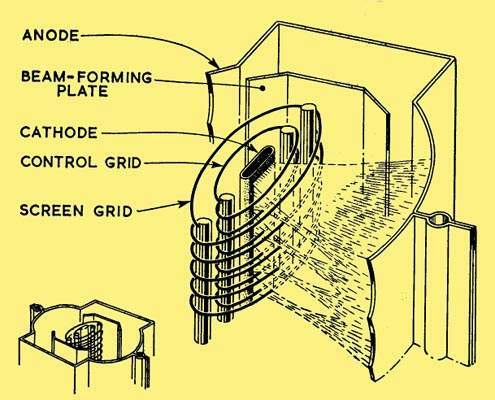

Da RCA





La placca chiara nella foto è la Beam-forming plate della figura

Hai visto se è collegata al pin 1 dello zoccolo? o è collegata insieme al pin 8?

Perchè standard questa è la differente configurazione tra i due modelli

Ma poi alla fine che cambia?

Questa è la questione principale.

Hai mai visto stravolgimenti sul circuito tra i due modelli?  parlo di 6CA7 e EL34 nello specifico.

Io no





[wow]

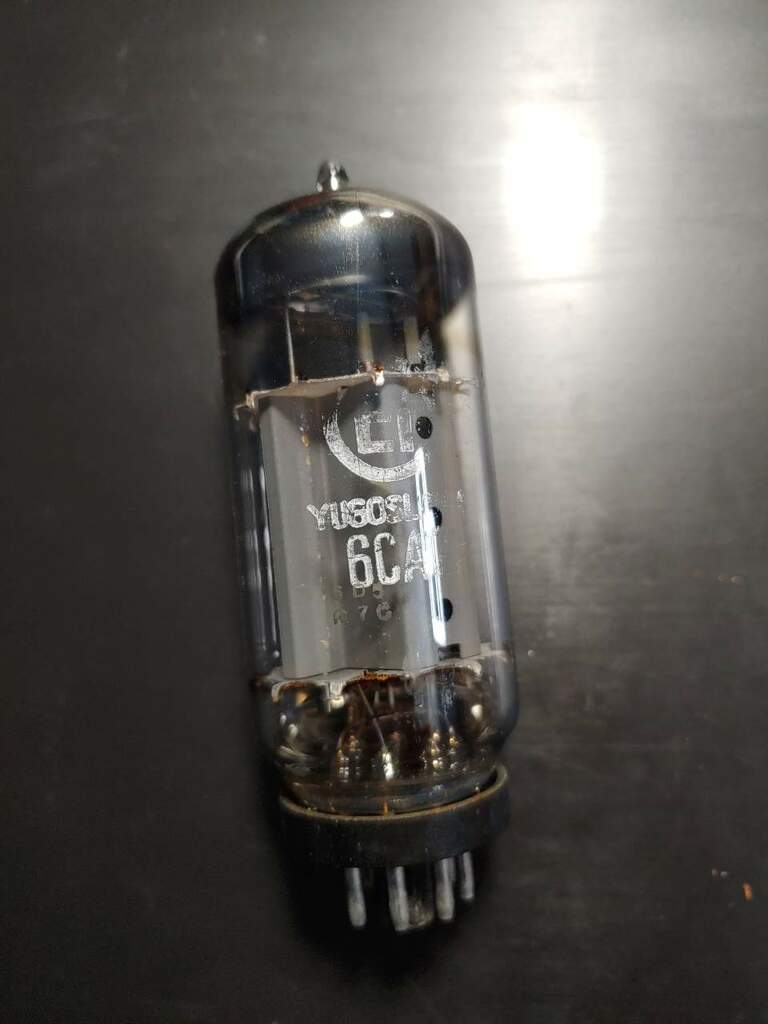

Una 6CA7 (esaurita) del quartetto che era montato sul mio CJ MV52. A me non dispiacevano.

[wow]

Mettete questo sito nei Vs preferiti

https://www.jogis-roehrenbude.de/EL34-Story/EL34-Story.htm

[walge]

@wow

lo conosco. Interessante

[wow]

Poi ci fu questa bella discussione sulla nostra

https://melius.club/topic/12023-valvole-el34-electron-tube/

[Robi]

Personalmente, con una molto limitata esperienza, nell’ambito push pull una modifica che feci (ogni guaglione…) ad un progetto fai-da-te (Baby Huey): applicare le condizioni di lavoro da datasheet in UL al 23% con un carico Raa di 6,6 kOhm  ed un’anodica di 460 V, applicando feedback locale anodo-anodo per rendere le curve delle finali analoghe ad un triodo ma tenendo una potenza analoga al pentodo ed alzando il carico dell’invertitrice di fase per linearizzarla. Nessun feedback dal trasformatore (usai dei toroidali).
