Technics sl-3310, Problema?

[Alessandro]

@DigiBric hai fatto bene a pulire le bobine di quella gomma, cerca di capire da dove viene quella gomma e perché, poi prima di rimontare lo statore disossida anche le bobine col lo spray a secco, poi rimonta il tutto e vedi come si comporta lo strobo, ciao

[Alessandro]

1 ora fa, DigiBric ha scritto:

la parte sotto al piatto è tutta li, non c'è altro, anche a svitare le tre viti sotto non c'è niente

scusami se ti rispondo anche per questo solo ora ma sono in movimento; il Technics 3310 ha un funzionamento differente ad esempio ai 1200/1210, in quest'ultimi lo statore per progetto interagisce con un gruppo rilevatore bobina (foto che ti avevo inviato), mentre sul 3310 il progetto è di altro tipo cioè lo statore interagisce con un semplice magnete rotore, ciao

[DigiBric]

14 minuti fa, Alessandro ha scritto:

scusami se ti rispondo anche per questo solo ora ma sono in movimento; il Technics 3310 ha un funzionamento differente ad esempio ai 1200/1210, in quest'ultimi lo statore per progetto interagisce con un gruppo rilevatore bobina (foto che ti avevo inviato), mentre sul 3310 il progetto è di altro tipo cioè lo statore interagisce con un semplice magnete rotore, ciao

nessun problema, anzi grazie per l'aiuto, ho pulito tutto ma si comporta sempre allo stesso modo.

[what]

Forse dico una stupidaggine,ma il piatto nel perno gira liberamente?

[DigiBric]

3 minuti fa, what ha scritto:

Forse dico una stupidaggine,ma il piatto nel perno gira liberamente?

si si, l'ho anche scritto che ho pulito il perno poco tempo fa

[Alessandro]

44 minuti fa, DigiBric ha scritto:

nessun problema, anzi grazie per l'aiuto, ho pulito tutto ma si comporta sempre allo stesso modo

figurati siamo qui per passione comune, spero che con la sostituzione dei due transistrors tu riesca a risolvere questo problema, ma se malauguratamente tu non risolvessi, l'unica strada e procedere (se sei in grado di farlo, io ad esempio no ma l'ho visto fare su un 1200) tramite il manuale di servizio e lo schematic andare alla sezione "turnatable roteate abnormaly" e procedere con le verifiche del voltaggio e wave form consigliati dei vari componenti e pin segnalati dalla procedura, fino all'individuazione del componente difettoso, ciao

[DigiBric]

1 ora fa, Alessandro ha scritto:

figurati siamo qui per passione comune, spero che con la sostituzione dei due transistrors tu riesca a risolvere questo problema, ma se malauguratamente tu non risolvessi, l'unica strada e procedere (se sei in grado di farlo, io ad esempio no ma l'ho visto fare su un 1200) tramite il manuale di servizio e lo schematic andare alla sezione "turnatable roteate abnormaly" e procedere con le verifiche del voltaggio e wave form consigliati dei vari componenti e pin segnalati dalla procedura, fino all'individuazione del componente difettoso, ciao

Vedremo, spero di risolvere con i transistor, grazie ancora, farò sapere se risolvo, ciao.

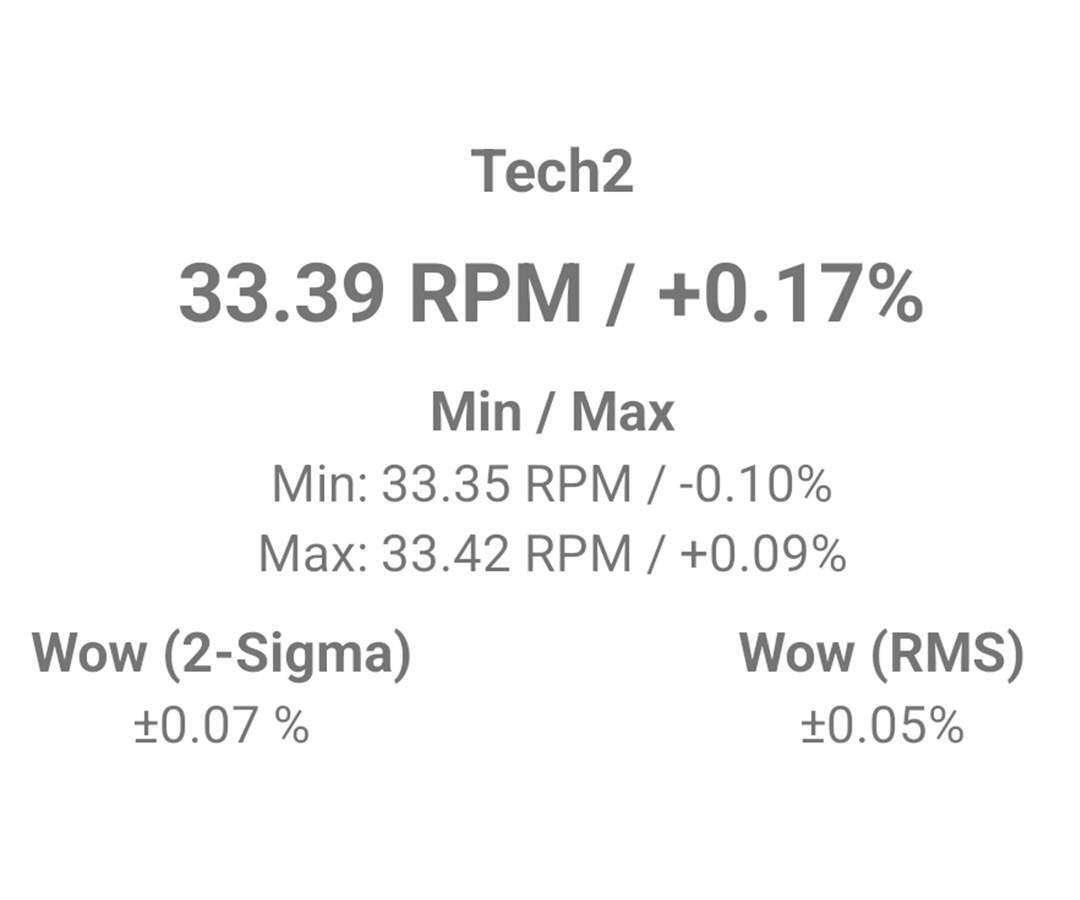

Lascio i valori di rotazione.



[long playing]

@DigiBric

29 minuti fa, DigiBric ha scritto:



Questa la velocita' fin quando e' stabile?

[oscilloscopio]

Se è sempre così va più che bene...

[DigiBric]

44 minuti fa, long playing ha scritto:

@DigiBric

Questa la velocita' fin quando e' stabile?



7 minuti fa, oscilloscopio ha scritto:

Se è sempre così va più che bene...

la stabilità non gli manca, il problema è che dopo poco che va accelera un pochino, a orecchio non ti rendi conto, ma visivamente si, poi se non lo tocchi e lo lasci stare è capace di ritornare alla velocità giusta da solo oppure lo ritrovi che va più lento, ma stonature non si sentono in riproduzione.

[oscilloscopio]

@DigiBric per notare le stonature il wow e flutter deve essere decisamente più alto, nell'ordine almeno dello 0,5 %

[metal_1076]

@DigiBric ciao, ho anche io quel piatto e ti consiglio di pulire con sbloccante elettrico secco:



1) il selettore 33/45:



2) i due potenziometri del pitch control:



3) i due trimmer di regolazione off-set dei pitch control (rieseguendo la taratura come da service).



;-)





[DigiBric]

46 minuti fa, metal_1076 ha scritto:

@DigiBric ciao, ho anche io quel piatto e ti consiglio di pulire con sbloccante elettrico secco:

1) il selettore 33/45:

2) i due potenziometri del pitch control:

3) i due trimmer di regolazione off-set dei pitch control (rieseguendo la taratura come da service).

;-)

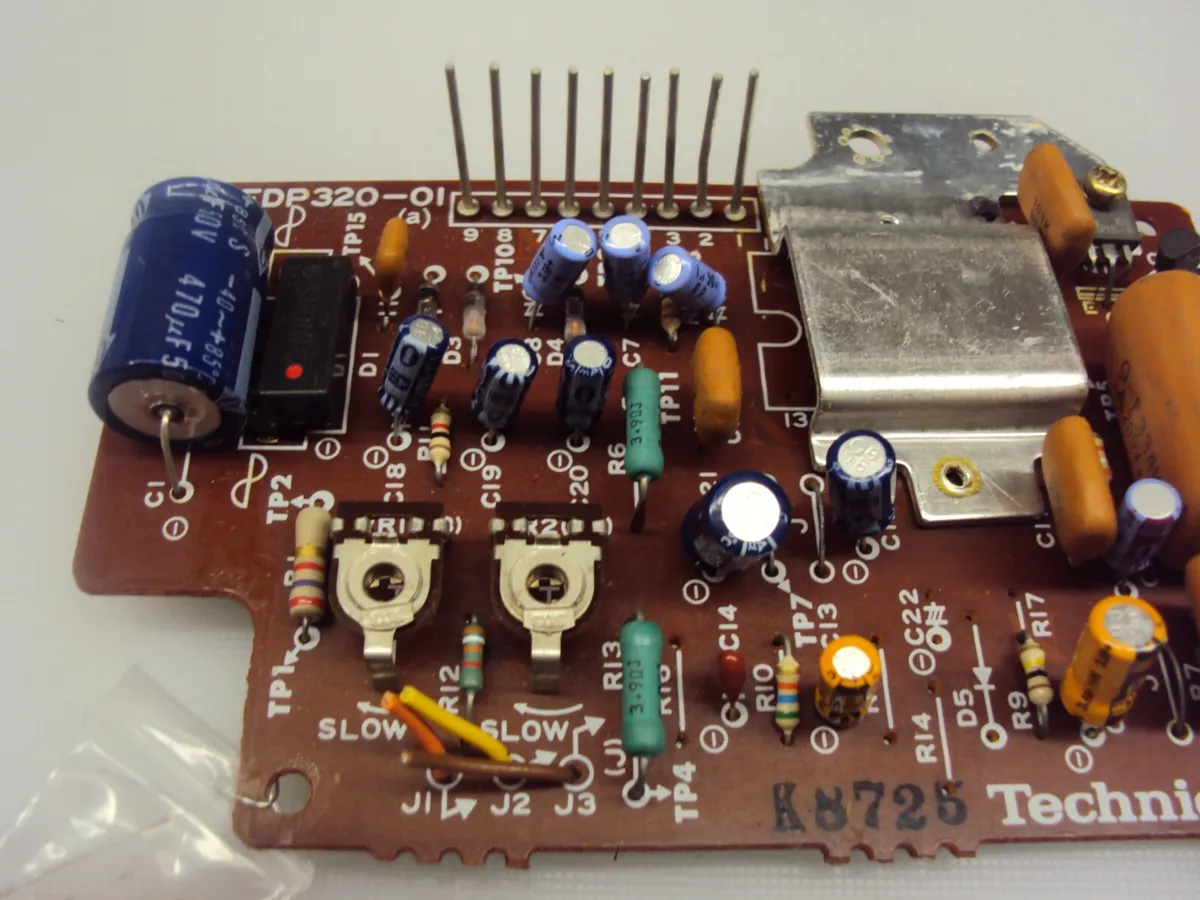

Ciao, Sono tutte cose che ho gia fatto, e i trimmer li ho anche sostituiti nel dubbio, ma niente... Ma visto che anche te hai questo giradischi mi riusciresti a togliere una curiosità? sul circuito interno nello slot C21 mi ritrovo un condensatore da 220uf 25v ma se guardo sul service manual non viene nemmeno riportato il C21. Non vorrei che qualcuno prima di me gli avesse fatto qualche modifica.

[Discopersempre2]

@DigiBric Ti auguro che riesca a risolvere il problema, così da goderti alla fine il tuo gira con annessi dischi.



[metal_1076]

11 ore fa, DigiBric ha scritto:

Ciao, Sono tutte cose che ho gia fatto, e i trimmer li ho anche sostituiti nel dubbio, ma niente... Ma visto che anche te hai questo giradischi mi riusciresti a togliere una curiosità? sul circuito interno nello slot C21 mi ritrovo un condensatore da 220uf 25v ma se guardo sul service manual non viene nemmeno riportato il C21. Non vorrei che qualcuno prima di me gli avesse fatto qualche modifica.

Feci il recap della scheda diversi anni fa, e non ricordo se la posizione C-21 era popolata o meno.
