Nikko Fam 220 va fuori sintonia

[what]

@TheoTks Se posso approfittare,ti chiedo come poter procedere alla misurazione,ho un tester ,già è tanto...

[TheoTks]

All'interno c'è una basetta separata,  l'alimentazione generale(+12V) è col puntale rosso del tester, predisposto per misura CC  in corrispondenza dell emettitore dell'unico transistor (il puntale nero a massa telaio )



P S Attenzione: Chi esegue la misura deve essere al corrente del comportamento da usarsi quando si maneggia un apparecchio aperto e collegato alla rete.



-



-



[what]

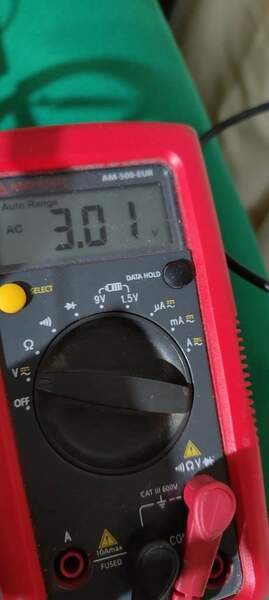

@TheoTks Se ho eseguito la misurazione correttamente...

[TheoTks]

Si, un po d tolleranza ci puo stare, ora proviamo anche a spostare il positivo sul terminale C (collettore) dello stesso transistor (attento a non fare corti) e se la tensione è un po' piu alta di almeno 3v, rispetto la lettura precedente,, l'alimentazione si puo dire a posto.

[what]

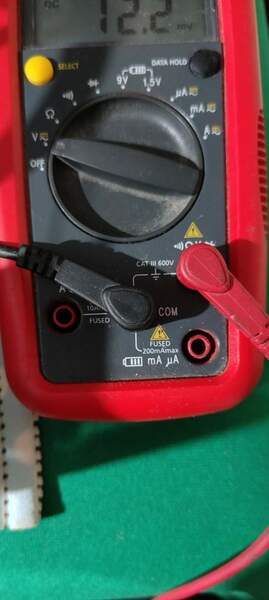

Eccola @TheoTks

[TheoTks]

MIsura non coerente, il tester deve essere commutato  in DC

[what]

@TheoTks

Chiedo se devo modificare anche l'impostazione del tester

[TheoTks]

Allora. il tester è inquadrato male nella foto ma, se, come pare, segna 12.2 V DC e quella è la tensione del collettore, il condensatore C901 è sicuramente da cambiare.

[what]

Non fare riferimento al dato indicato perché avevo fatto più tentativi di impostazione.Commutando in DC e rimanendo con la stessa impostazione ,i valori cambiavano rapidamente, rimando ormai a domani il test.

[Libra]

Vedo dei condensatori Marcon sul PSU vanno cambiati a tappeto,

gli stessi li ho trovati anche in un tuner Marantz e purtroppo,

davano gravi problemi.

[BEST-GROOVE]

@TheoTks  bravo Franco e come stessi operando un paziente on line.

[what]

7 ore fa, BEST-GROOVE ha scritto:

 bravo Franco e come stessi operando un paziente on line

Apprezzo moltissimo il supporto e la pazienza di @TheoTks   e mi scuso con gli altri lettori nel caso non interessasse nulla dell'argomento.In tal caso se la moderazione lo ritenesse opportuno può chiudere quando vuole.Franco,tieniti pronto per il pomeriggio...

[what]

9 ore fa, Libra ha scritto:

Vedo dei condensatori Marcon sul PSU vanno cambiati a tappeto,

gli stessi li ho trovati anche in un tuner Marantz e purtroppo,

davano gravi problemi.

Potrebbero essere tra le cause del problema?

[madero]

1 ora fa, what ha scritto:

mi scuso con gli altri lettori nel caso non interessasse nulla dell'argomento

E perché mai, è da questi threads che si impara, grazie a te e a @TheoTks

[Libra]

@what  Nel mio dava problemi di aggancio al PLL.
