Riprendo l'argomento descrivendo la tecnologia utilizzabile per eliminare o almeno mitigare i problemi legati al Jitter, o meglio agli errori temporali nella conversione. Ma prima un acceno alla fonte del Jitter.

Normalmente il problema nasce dalla sorgente e non dal DAC stesso. Più o meno, salvo rare eccezioni, il segnale che arriva al DAC dalla sorgente è carico di jitter.

Se si usa il PC come sorgente e si preleva il segnale dall'interfaccia USB, il clock è generato da una macchina che è nata per fare tutt'altro, e non solo il jitter è elevato, ma passano sul bus anche interferenze a radio frequenza (RFI) dato che il PC è praticamente un trasmettitore UHF.

Se l'interfaccia è I2S over HDMI probabilmente ancora peggio, i segnali LVDS sono anch'essi carichi di jitter.

Peggio ancora l'S/PDIF, dove il clock è incapsulato nei dai e un PLL dovrà ricostruirlo all'arrivo.

Se poi la comunicazione è ottica peggiora ulteriormente, poiché la trasmissione ottica è pessima dal punto di vista del jitter.

Quindi il problema del jitter non si manifesta all'interno del DAC, ma viene trasferito al DAC dalla sorgente.

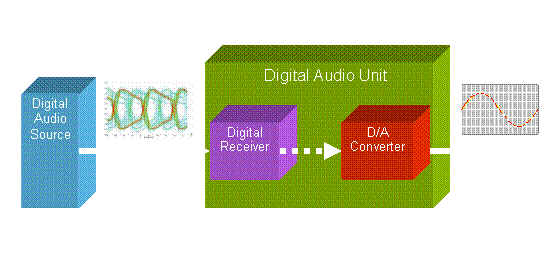

Come si vede nell'immagine allegata il jitter si genera nella sorgente digitale e poi viene trasferito al DAC tramite l'interfaccia di comunicazione.

Se il DAC è sincrono, come nell'immagine, inevitabilmente si accollerà tutto il jitter proveniente dalla sorgente e ne verrà influenzato nel processo di conversione, dato che in architettura sincrona il DAC utilizzerà il clock proveniente dalla sorgente per commutare i suoi interruttori.

Chiarito questo punto nei prossimi commenti descriverò alcune tecniche più o meno efficaci per limitare gli effetti del jitter.

[ilmisuratore]

30 minuti fa, Andrea Mori ha scritto:

Dire a qualcuno che non ha alcuna competenza tecnologica quando effettivamente non la ha non è un insulto. E' un dato di fatto

Anche te dimostri di non avere nessuna competenza/esperienza "per determinate cose" è un dato di fatto anche questo

Ed io intervengo solamente per sottolineare certi aspetti che, in caso di prove reali (non raccontate/ipotizzate) verresti smentito

C'è qualche legge specifica che vieta di sottolineare le cose che non possono essere condivise ?

Credi che questi interventi vertono per andare contro alla persona ? ma ci mancherebbe altro

Se sottolineo determinati aspetti è perché ho la ragionevole fiducia di poterli confutare

Non dovresti arrabbiarti per questo, basterebbe un dialogo più costruttivo che cerca di arrivare anche a possibili prove

La nostra "guerra" se ricordi inizio' proprio da alcune frasi che tempo fa hai affermato e queste frasi a me non stanno bene, non le condivido affatto e tutte le volte che cerchi di avvalorare questo concetto ti richiamerai le mie critiche



[Andrea Mori]

14 minuti fa, ilmisuratore ha scritto:





14 minuti fa, ilmisuratore ha scritto:

Se sottolineo determinati aspetti è perché ho la ragionevole fiducia di poterli confutare



Sicuro, come il DAC MSB taroccato con il PCB penzolante, la madre di tutte le confutazioni.

Le mie competenze sono sicuramente scarse, infatti nessuno ti obbliga a leggere quello che scrivo.

Intervieni come meglio credi, nessuno te lo vieta. Dal canto mio d'ora in poi eviterò accuratamente di rispondere a te e a tutti i tuoi parrots on the shoulder. Dal mio modesto punto di vista anche questo thread è già sufficientemente inquinato, quindi eviterò di promuovere ulteriori inquinamenti.



[ilmisuratore]

15 minuti fa, Andrea Mori ha scritto:

Sicuro, come il DAC MSB taroccato con il PCB penzolante, la madre di tutte le confutazioni.

Vedi come sei arrogante ed incoerente ?

Ti avevo dato perfino l'indirizzo del posto in cui era stata effettuata la modifica, me la sono fatta inviare direttamente dal proprietario e tu hai risposto che non te ne fregava nulla

Ora cerchi di prendere in giro ?

A me non piace essere preso in giro, a te si  ?

Sei te che mi stuzzichi, e in malomodo anche

Non troverai da parte mia in nessun post frasi come le tue

Mi limito a non condividere alcune cose che ritengo possano essere confutate, mentre tu non appena si tocca questo argomento ti saltano i nervi

[Andrea Mori]

Il metodo più semplice ed economico per contrastare il jitter proveniente dalla sorgente è quello di eseguire il cosiddetto "reclocking" dei segnali in arrivo prima di inviarli al DAC.

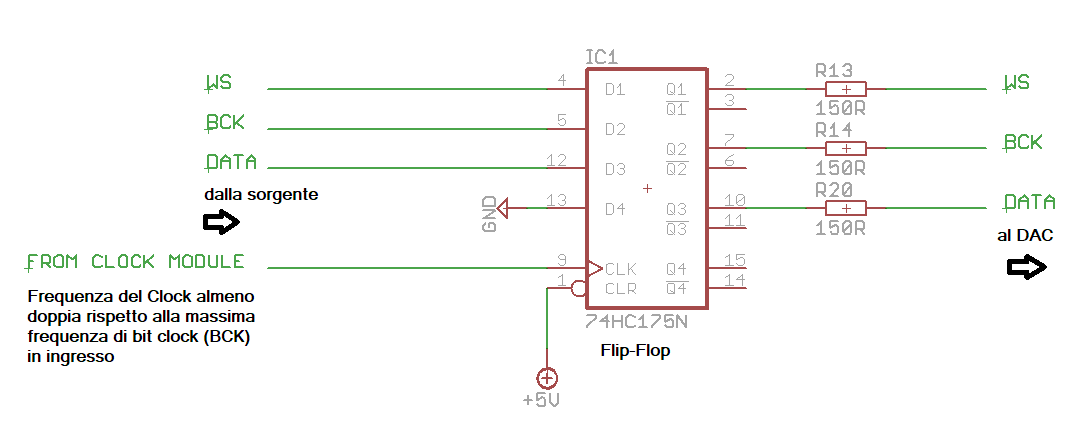

L'immagine rappresenta un semplice schema di principio per effettuare il reclocking.
