Anatomia di un DAC (anzi di molti DAC)

[alexis]

@fabbe infatti.. inutile ricordare che asincrono è condizione minima non sufficiente.

e se ci collegate il pc .. avete una fonte di disturbi inesauribile. Comunque.

un sistema liquido ben fatto davvero richiede un mare di attenzioni che inizia dal router e dallo switch.. e non finisce praticamente mai.

sarebbe bello se fosse tutto così semplice come piacerebbe ai semplici di mente.. un bel dac cinese col bollino dell‘ Amir-fatino dei denti.. e vvvvvaaaai…  😂😂



[gfm]

9 ore fa, pro61 ha scritto:

@Andrea Mori Da qui si riesce a capire qualcosa, a parte gli oscillatori da 5 cent?





um microcontroller - in questo caso un STM32 - come ricevitore USB

(invece del solito XMOS). Soluzione simile a quella "Amanero". Di fatto  al momento si trovano in commercio solo questi 3 sistemi per quanto riguarda l'USB audio.



[gfm]

8 minuti fa, alexis ha scritto:

@fabbe infatti.. inutile ricordare che asincrono è condizione minima non sufficiente.

e se ci collegate il pc .. avete una fonte di disturbi inesauribile. Comunque.

un sistema liquido ben fatto davvero richiede un mare di attenzioni che inizia dal router e dallo switch.. e non finisce praticamente mai.

sarebbe bello se fosse tutto così semplice come piacerebbe ai semplici di mente.. un bel dac cinese col bollino dell‘ Amir-fatino dei denti.. e vvvvvaaaai…  😂😂





Un' opera - meritoria - di divulgazione tecnologica come quella svolta qui da Andrea Mori e' importante. La conoscenza della tecnologia ad es. farebbe capire che "ricloccare" uno switch ethernet non ha senso.

[alexis]

11 minuti fa, gfm ha scritto:

La conoscenza della tecnologia ad es. farebbe capire che "ricloccare" uno switch ethernet non ha senso

Lo Switch è anche un buffer di dati, con il suo clock, di solito una robetta da 1 cent.. ecco perché ha senso partire da lì..  e spiega la proliferazione di super switch dai costi assurdi.. tipo Ansuz.. e molti altri.

[Andrea Mori]

10 ore fa, pro61 ha scritto:

@Andrea Mori Da qui si riesce a capire qualcosa, a parte gli oscillatori da 5 cent?



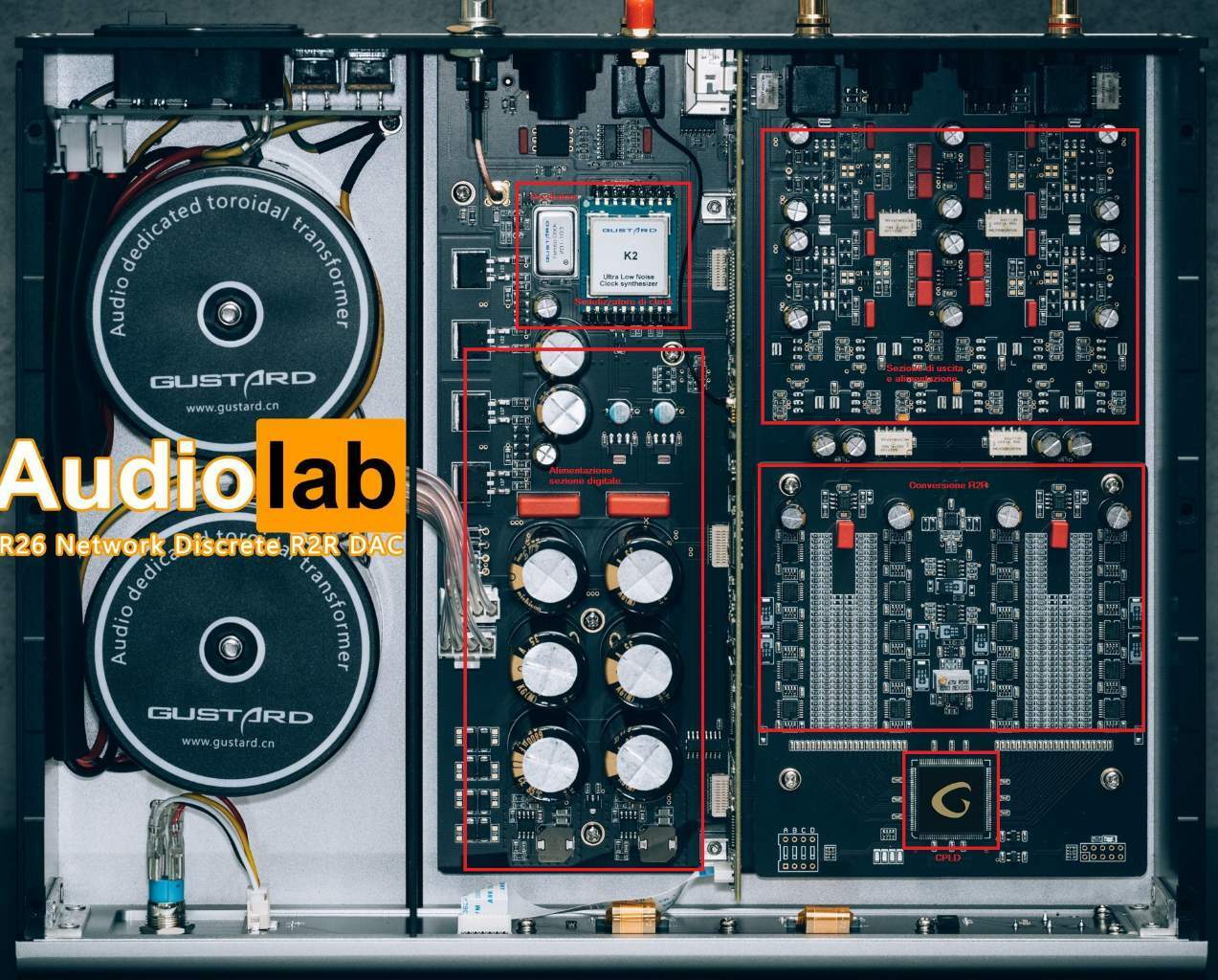

Nell'immagine si vede solo una parte del circuito e non si leggono tutte le sigle dei circuiti integrati, quindi vado un po' a senso.

Sotto la porta USB c'è un integrato che dovrebbe essere il ricevitore USB, probabilmente un micro.

Sotto a questo c'è un micro-controller che dovrebbe occuparsi di tutte le funzioni dell'apparecchio, tra le quali quella di caricare il firmware nell'FPGA che sta sotto all'accensione. Il firmware dell'FPGA dovrebbe trovarsi nella memoria flash accanto allo stesso.

Dato che sulla destra dell'FPGA ci sono due oscillatori, uno per ogni famiglia di frequenza di campionamento, presumo che l'FPGA gestisca il buffer FIFO ed eventualmente anche il sovra-campionamento se presente.

C'è infine un circuito integrato che ho indicato con "Isolatori??" perché non riesco a leggere la sigla. Potrebbero essere isolatori tra la parte digitale e quella di conversione in analogico, ma non posso assicurarlo.

[gfm]

5 minuti fa, Andrea Mori ha scritto:

Sotto la porta USB c'è un integrato che dovrebbe essere il ricevitore USB, probabilmente un micro.



Si tratta del cosidetto ULPI, cioe' l'USB PHY: e' un' interfaccia necessaria al micro STM32 per gestire l' USB high-speed (480Mbps). Il ricevitore USB e' il micro STM32.

[Andrea Mori]

1 ora fa, fabbe ha scritto:

@Max440 quindi una volta "cloccato" tutto a posto! Giusto? Allora i super circuiti relativi al clock che senso hanno di esistere? Si può cloccare di più?

Come ho scritto più volte, a mio parere, non ha senso utilizzare un clock esterno a 10 MHz, poiché questa frequenza non è divisibile per quelle delle due famiglie di frequenza di campionamento (x44.1 e x48). Pertanto si rende indispensabile (all'arrivo nel DAC) un circuito PLL che genera le frequenze necessarie al DAC, e questo, inevitabilmente e per sua natura, degraderà le prestazioni dell'oscillatore da 10 MHz.

L'unica possibilità per fornire esternamente un clock migliore al DAC, è che questo abbia ingressi separati per oscillatori esterni per le due famiglie di frequenza di campionamento, come ad esempio il dCs Vivaldi. Tuttavia, non mi risultano molti DAC commerciali che lo permettono. Quindi, normalmente, ci si affida agli oscillatori presenti all'interno del DAC.

[Andrea Mori]

2 minuti fa, gfm ha scritto:

Si tratta del cosidetto ULPI, cioe' l'USB PHY: e' un' interfaccia necessaria al micro STM32 per gestire l' USB high-speed (480Mbps). Il ricevitore USB e' il micro STM32.

Non posso dirlo perché non leggo la sigla. E per lo stesso motivo non posso affermare con sicurezza che siano stati implementati isolatori digitali.

Di sicuro l'STM32 carica il firmware sull'FPGA al momento dell'accensione, che se ne va perduto allo spegnimento dell'apparecchio.

[loureediano]

@alexis Tu sei uno di quelli che avrebbe comprato i Red Rose Music

[gfm]

15 minuti fa, Andrea Mori ha scritto:

Non posso dirlo perché non leggo la sigla. E per lo stesso motivo non posso affermare con sicurezza che siano stati implementati isolatori digitali.

Di sicuro l'STM32 carica il firmware sull'FPGA al momento dell'accensione, che se ne va perduto allo spegnimento dell'apparecchio.

guarda la serigrafia sul circuito stampato: "USB3300"

[pro61]

@Andrea Mori quel click 24 MHz vicino all'altra a cosa serve?

[carloc1]

16 ore fa, fabbe ha scritto:

@carloc1 potrebbe essere una buona idea, anche lui pare sia uno che se ne intende di digitale

Se sei in zona posso farti ascoltare i suoi DAC... ;)

[Andrea Mori]

1 ora fa, gfm ha scritto:

guarda la serigrafia sul circuito stampato: "USB3300"

Non l'avevo visto, è un'interfaccia USB, quindi la decodifica dei segnali audio la esegue il micro-controller e li invia all'FPGA che poi li tratta in un dominio temporale separato e basato sui due oscillatori che ho menzionato.

Il clock da 24 MHz dovrebbe essere quello che pilota il micro-controller, permettendogli di comunicare con la flash memory e con l'FPGA, probabilmente con l'interfaccia SPI, dove il micro-controller è il master.

[fabbe]

@carloc1 di dove sei?

[fabbe]

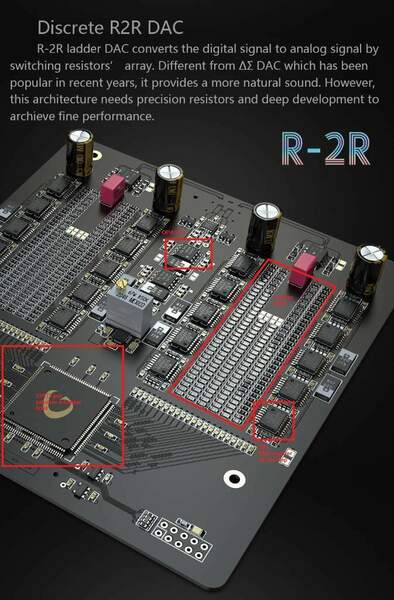

@Andrea Mori questo è l'interno del mio umile DAC
