Modding dac magic 100


Attilio
 Share

Recommended Posts

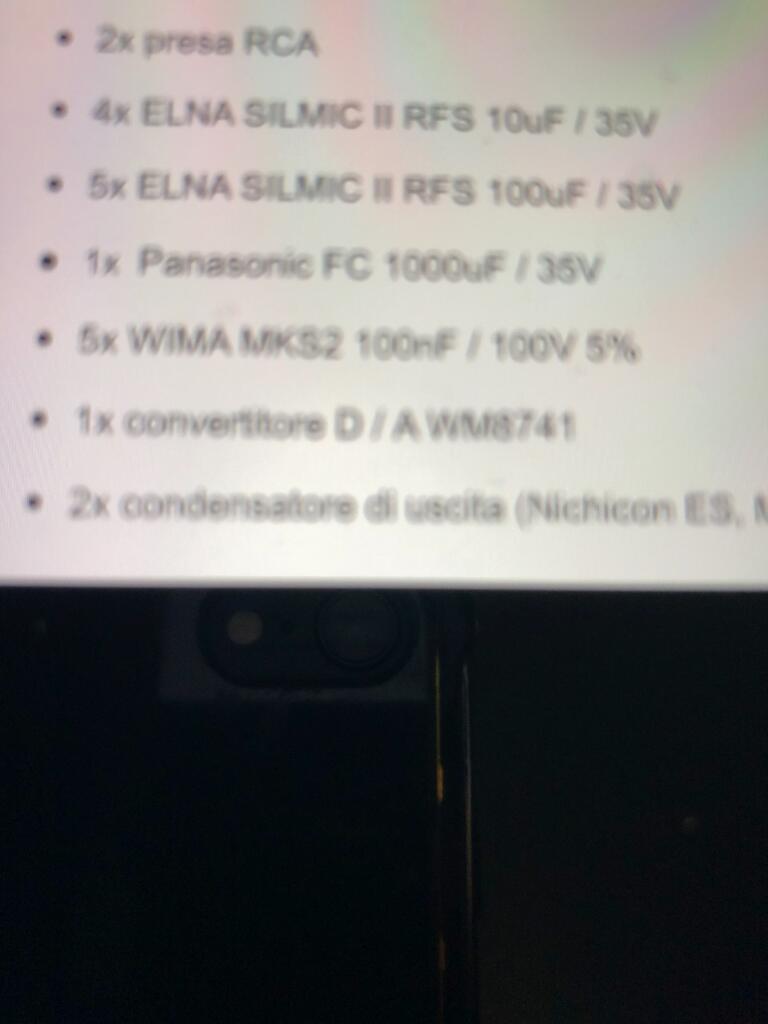

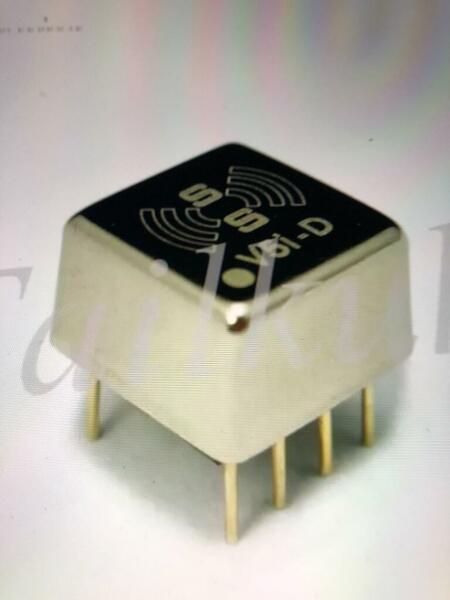

Ciao ragazzi  sto modificando x divertirmi il dac magic 100 ne ho due uguali e volevo modificarne uno per capire se effetti si può migliorare , in rete ho trovato diverse soluzioni per adesso ho sostituito i connettori rca che sono davvero pessimi in origine poi passerò hai condensatori elettrolitici è opamp v5i-d op amp

Link to comment
Share on other sites

4 ore fa, Attilio ha scritto:

Il v5i sono indeciso è un po’ complicato inserirlo

chiedo una cosa: su che base o su che specifiche tecniche si può cambiare un op amp con un altro ? grazie.

Link to comment
Share on other sites

4 ore fa, Attilio ha scritto:

o è un po’ complicato inserirlo

dovresti cambiare lo zoccolo originale con uno a tulipano, quei piedini non sono compatibili con gli zoccoli normali.

Link to comment
Share on other sites

2 ore fa, joe845 ha scritto:

perchè è complicato?

Gli operazionali sono in formato smd SO-8, quindi non proprio banali da sostituire, pensavo fossero con zoccolo DIP8, invece è molto peggio.....

Link to comment
Share on other sites

  • Moderators

Ok, se sono smd deve fare come ho fatto io sullo Yamaha CDS1000. Ma lo deve far fare da un tecnico bravo..

Link to comment
Share on other sites

  • Moderators
BEST-GROOVE
6 ore fa, buranide ha scritto:

invece è molto peggio.....



sarebbe da saldare sulla pcb con quei piedini diritti? cosa.gif.7cbc32b76e162fc0a8185b493225c7fe.gif

Link to comment
Share on other sites

  • Moderators

No, esistono degli adattatori da smd a DIP8. Come dicevo quelli che ho usato quando ho modificato il cds 1000.

G

Link to comment
Share on other sites

2 ore fa, joe845 ha scritto:

sistono degli adattatori da smd a DIP8

Nel tuo caso avevi i DIP8 su zoccolo e hai usato immagino questi:


Link to comment
Share on other sites

Adesso, corrado ha scritto:

gli originali sono smd e vanno convertiti in dip8

Esatto, volevo proprio evidenziare questo, non so se esistano adattatori che permettano di saldare sulla stessa impronta smd SO-8 una pcb per inserire un DIP8

Link to comment
Share on other sites

  • Moderators

@buranide no, il contrario...

Vedo che non avete letto l'articolo.....:-(



Scherzo ovviamente. Se ritrovo qualche foto la posto..

G







Link to comment
Share on other sites
