Realizzazione cassa per woofer Scan Speak 22W/4851T00

[tuvok]

6 minuti fa, PietroPDP ha scritto:

Per lo stesso altoparlante?

Un po' strano.

Si, lo stesso altoparlante

[Gustavino]

@tuvok Guarda che il tuo non ha 38litri ma una 30tina pocopiu....

sul 38litri della 851 lo spiana il picco di impedenza ,dai un occhio ai filtri e curve...

[tuvok]

Il 21/6/2024 at 12:08, Gustavino ha scritto:

@tuvok Guarda che il tuo non ha 38litri ma una 30tina pocopiu....

sul 38litri della 851 lo spiana il picco di impedenza ,dai un occhio ai filtri e curve...

Ho visto... passa basso completamente diverso.. anche se mi piacerebbe conoscerne i valori...

Ma perché dici che sono una trentina? Parla di 40 litri ...



[Gustavino]

1 hour ago, tuvok said:



Ma perché dici che sono una trentina? Parla di 40 litri ...

Scusami pensavo avessi fatto la Revelator-3WC........
Comunque l accordo e' teorico non e' stato provato da troels ,dai un occhio alla 851 che son 38litri

[tuvok]

19 minuti fa, Gustavino ha scritto:

Scusami pensavo avessi fatto la Revelator-3WC........
Comunque l accordo e' teorico non e' stato provato da troels ,dai un occhio alla 851 che son 38litri

 Si, ho visto... ma il passa basso ha valori nascosti... ho mandato un'email a Troeels ma difficilmente me li fornirà.

[Fran78]

Il 20/06/2024 at 17:36, Gustavino ha scritto:

Veramente e' esatto contrario difatti proprio i Revelator si pilotano bene con 6w in classeA meglio con il 12w ma dice poco

beh questa poi...ora davvero le ho sentite tutte

il 22cm pilotato con 12w?, forse non conosci neanche i dettami minimi che ci sono tra spostamento volumetrico, pressione e potenza richiesta un bel libro di elettronica potrebbe essere d'aiuto.

Chi ha quei 22cm sa bene di cosa parlo...e sicuramente saranno molto basiti dalle tue affermazioni davvero inconsistenti.

Con 12 watt anche in classe a dai quei 22cm viene fuori solo distorsione che per carità può pure piacere tanto oggi vale tutto ormai...

ti lascio in buona compagnia.

Piuttosto segui quello che ha scritto @PietroPDP che mi sembra molto sensato.



[Fran78]

Il 20/06/2024 at 17:36, Gustavino ha scritto:

Perdonami ma Qms Bl e cedevolezza delle sospensioni sono proprio la loro caratteristica che li rendono unici

a maggior ragione se non hai potenza e controllo ascolterai solo distorsione e scrorregge (spernacchiamenti)

[Fran78]

Il 20/06/2024 at 18:28, tuvok ha scritto:

Il picco è enorme, se non ricordo male 8 / 10db. Il resto della cassa è presto detto, si tratta del progetto di Troels Ellam Flex 3w. Piloto i medio alti con unison Sinfonia e il woofer con pre Rotel e finale Unison DM. Non ci voglio credere che 300w su 4 ohm non ce la fanno. Devo allontanare il condotto dai 40hz oppure fare qualcosa sul filtro. Ho provato con equalizzatore parametrico sulla linea del basso ma non mi è piaciuta neanche una delle simulazionei di rew.

con quel picco enorme punterei i dito proprio sull'ambiente senza imputare che il problema sia il caricamento del woofer



[Fran78]

Il 20/06/2024 at 19:31, Gustavino ha scritto:

il Damping factor di 150

quel df per quei 22ccm è come l'acqua fresca....

[Gustavino]

@Fran78  Sono 20anni che ho i Revelator  appena usciti presi prima il 15w aspettando che uscisse  il 18w......
Medita quanto scritto in foto con Qms BL e cedevolezza delle sospensioni ..essenza del basso dei Revelator
Mentre x quanto riguarda i watt mi sa che il libro lo debba aprire tu .......misura quanto realmente eroghi il tuo ampli che ci facciamo due risate



[Gustavino]

41 minutes ago, Fran78 said:

quel df per quei 22ccm è come l'acqua fresca....

 Si pilotano bene con damping 10 si sa' che non hai le idee molto  chiare !!
il pp di Troels non arriverà a 2

[tuvok]

Troels mi ha mandato un file in excel che avrei voluto allegare ma l'upload è limitato solo alle immagini.

Permette una serie di simulazioni su quel woofer, anche in stanza. In effetti, con 40 litri e 35 hz il condotto viene 7cm x 13cm. Però il picco a 40hz c'è ed è bello grosso anche nelle simulazioni.

Diciamo che otterrei un miglioramento di 5-6 db portando a 25/28hz l'accordo. Ma mi viene un condotto di quasi 30cm.

Anche lui mi dice che dovrei cambiare ambiente...

fosse facile. Ho sistemato la stanza con assorbenti, librerie e mensole, tutto solo per l'impianto.

non mi resta che costruire una cassa prototipo modificabile sia nel volume che nell'accordo e fare varie prove fino a trovare la quadra, anche a livello di filtro crossover.

magari sposto il condotto anteriormente (può giovare secondo voi?).

Grazie

Gianni





[Fran78]

@Gustavino non devo meditare proprio nulla, piuttosto cerca di essere più umile è evidente anche ai ciechi/sordi quello che ti ho scritto.

Non rispondo a quello che hai scritto perchè sarebbe inutile viste le lacune.

Piuttosto se conosci qualcuno che ha i 22cm in oggetto digli che secondo te li puoi pilotare con un 12w in classe A, poi posti la sua faccia



[Fran78]

Ah dimenticavo se mi devo fidare di quello che scrive troels allora siamo proprio apposto.

[Gustavino]

3 minutes ago, Fran78 said:

@Gustavino non devo meditare proprio nulla, piuttosto cerca di essere più umile è evidente anche ai ciechi quello cheti ho scritto.

Non rispondo a quello che hai scritto perchè sarebbe inutile viste le lacune.

Piuttosto se conosci qualcuno che ha in 22cm in oggetto digli che secondo te li puoi pilotare con un 12w in classe A, poi posti la sua faccia

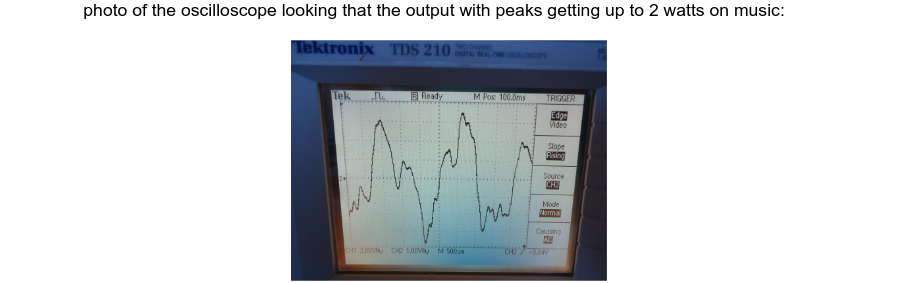

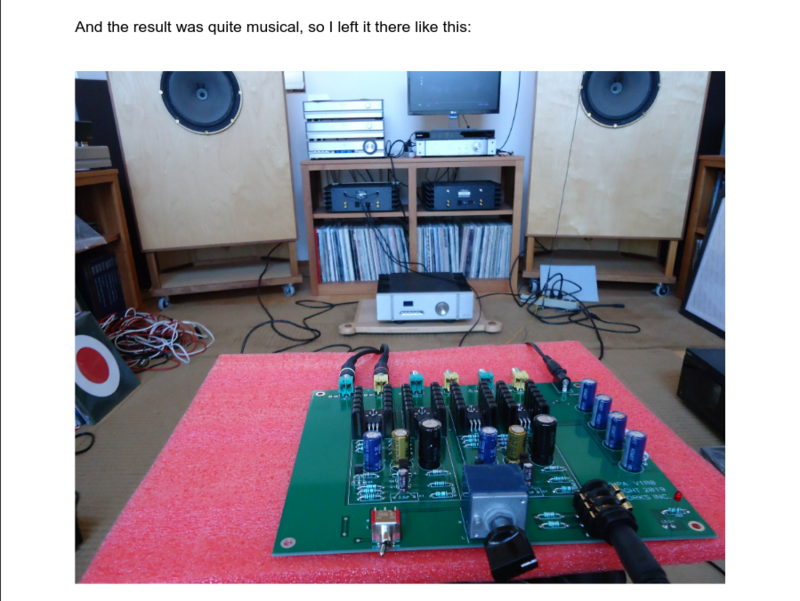

questi son 3w all 1% a valvole addirittura single ended che pilotano un 15"  ,banale esempio ,misurali i watt che usi ......
