Corrente di Bias

[Gian356]

Buongiorno, sono nuovo del sito e approfitto per salutare tutti voi iscritti. Volevo porre una domanda ai più esperti, chiedendo secondo voi il valore al quale andrebbero polarrizzate una coppia di EL34 configurate in single ended parallelo a triodo. Da quel poco che capisco guardando i grafici trovati in rete dovrebbe essere nell'intorno dei 70 mA ... è corretto secondo voi ?

[mariovalvola]

@Gian356 Lo hai costruito tu? la scelta del punto di lavoro è un onere di chi ha progettato l'ampli. Oltretutto a che tensione anodica? quale carico al primario? Parti dai grafici trovati in rete e disegna la retta di carico

[Ashareth]

[Gian356]

@mariovalvola no l'ampli non l'ho costruito io, volevo solo cercare di capire se a distanza di anni e dopo averlo rivalvolato la corrente di polarizzazione potesse andare bene

[mariovalvola]

Il costruttore che dichiara?

[Gian356]

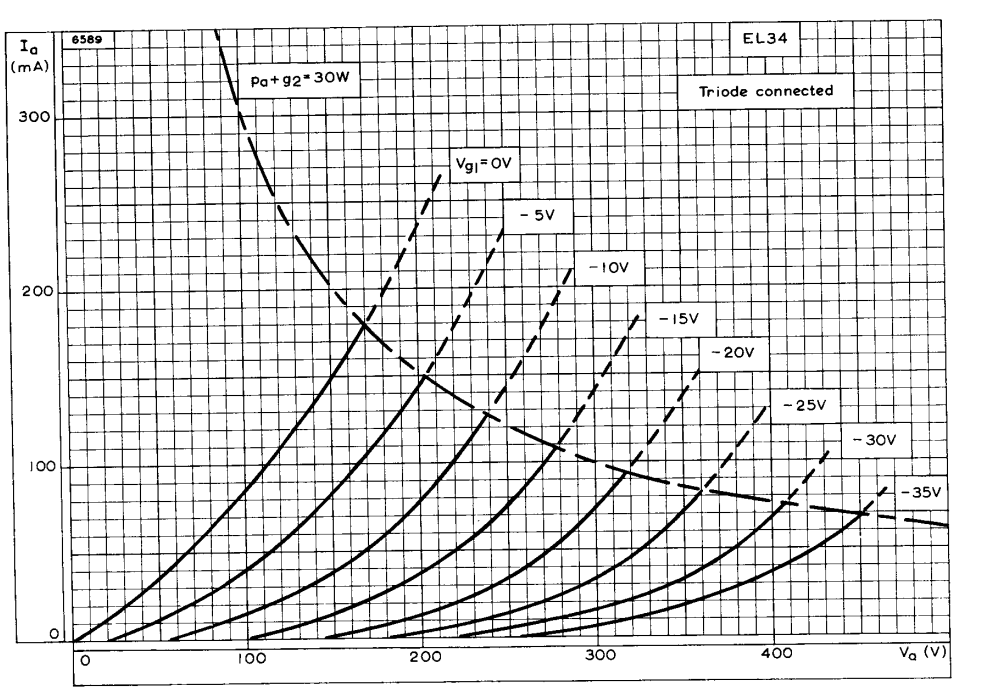

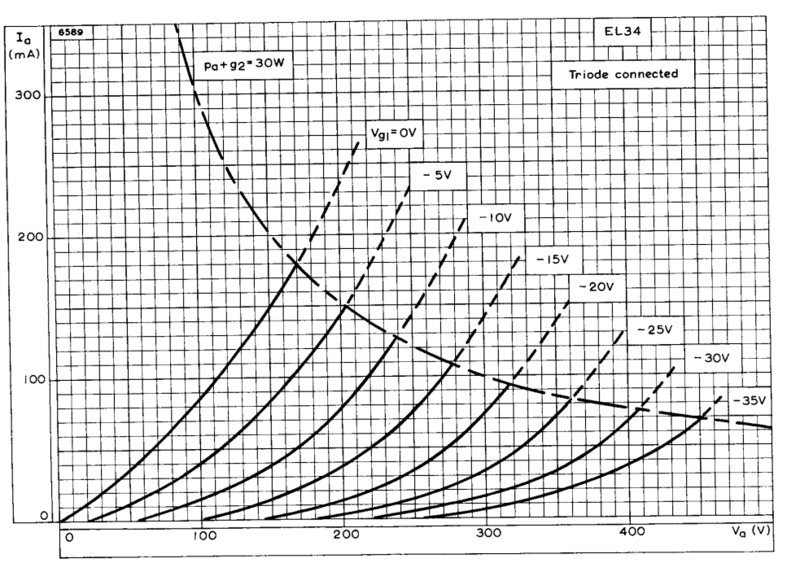

@mariovalvola è qui che nascono i problemi ... sono due finalini monofonici autocostruiti (non da me) e non sono venuto in possesso direttamente dal costruttore. La tensione anodica che ho misurato è intorno ai 340 - 350 volt, quindi dal grafico che ha inviato Ashareth il valore di 70 mA che ho misurato potrebbe avere un senso .

[mariovalvola]

E' una possibilità. Calcola che a 70 mA a 340V sei a 23,8W di Pa ( 25W massimo ). Che EL34 userai?

Non brillano come robustezza e affidabilità le attuali "repliche"

[Gian356]

@mariovalvola Ho ancora un set di EL34 Philips Miniwatt made in Holland nos che alterno a delle più umili TAD. Quindi meglio polarizzarle diciamo a 60 mA cosi si ottiene una ventina di Watt di Pa.

[mariovalvola]

 @Gian356 devi decidere tu.

Che trasformatori di uscita utilizza il tuo ampli?

La scelta della corrente anodica richiederebbe qualche test a 20/30Hz per comprendere anche i limiti del trasformatore di uscita.

[Gian356]

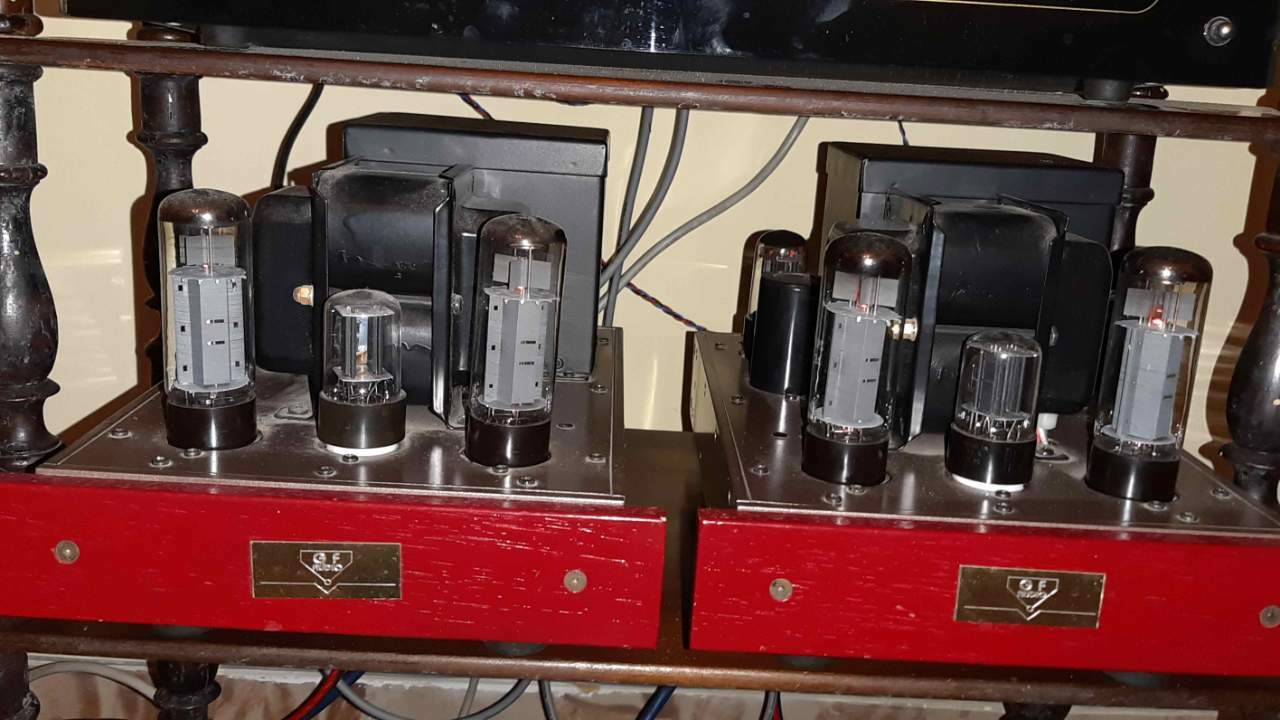

@mariovalvola francamente non saprei ti posso mandare due foto .grazie

[mariovalvola]

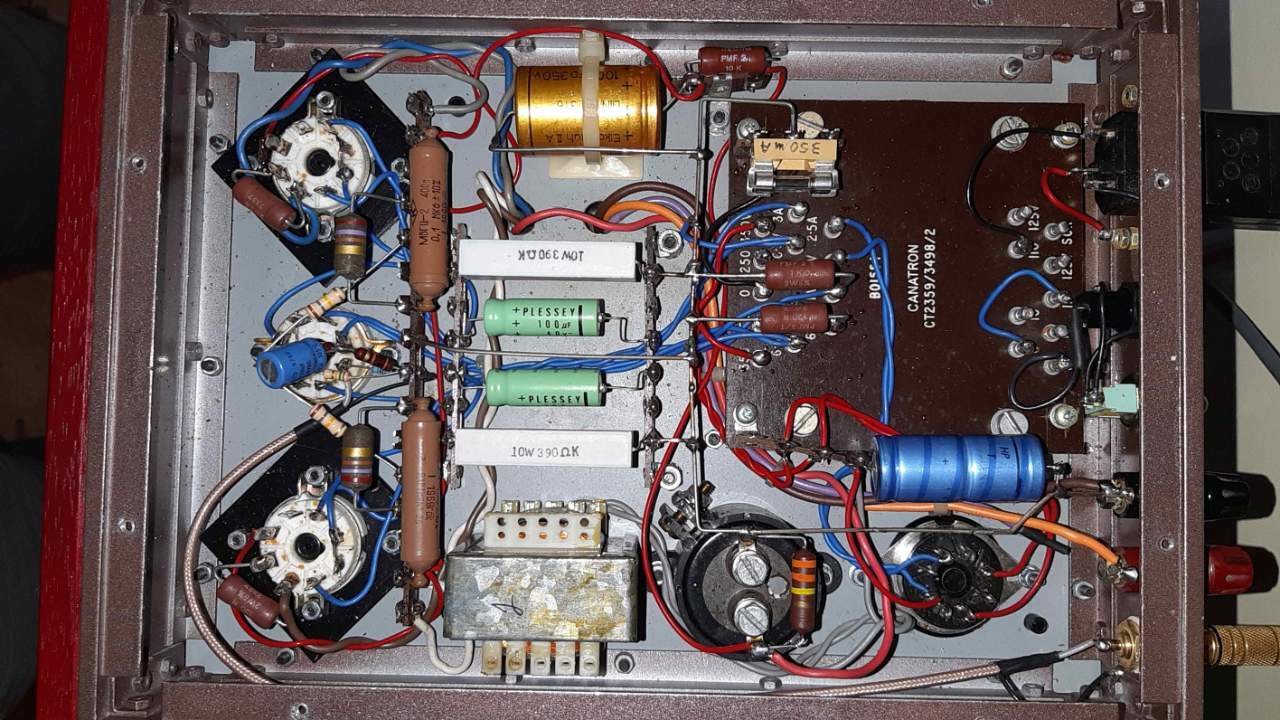

Scusami. Mi sembra che il bias sia automatico se non erro. A questo punto, i 350/340V sono tra anodo e catodo? Come pensavi di regolare la corrente? cambiando le Rk? ricordati di sostituire anche i condensatori catodici

Non sembra neppure costruito male

[Gian356]

Si il bias è automatico per modificarlo devo cambiare le resistenze attualmente sono da 390 ohm 10 W ... Avevo provato a mettere due potenziometri da 500 ohm  ma il calore che sviluppa mi ha fuso tutto 🤣 ...meglio tornare alle resistenze ceramiche mi sa

[mariovalvola]

@Gian356 Non era così ovvio. Di solito, ci si pone il problema quando hai modo di regolare un negativo di griglia oppure quando hai i corretti reostati di potenza.

Ma 340/350V è la tensione tra anodo e catodo oppure tra anodo e massa? Che tensione c'è tra catodo e massa  al momento?

[mariovalvola]

@Gian356 Ma in questo contesto, in base a quale criterio modifichi la polarizzazione?

Scusami. La corrente (catodica) scelta dal progettista, la rilevi con la legge di Ohm sapendo il valore della Rk e la tensione ai capi della medesima resistenza



[Gian356]

@mariovalvola tra catodo e massa siamo sui 31 -

32 volt misurati or ora

[mariovalvola]

riesci a calcolarti quindi la corrente che circola in ogni EL34

[Gian356]

@mariovalvola

24 minuti fa, mariovalvola ha scritto:

riesci a calcolarti quindi la corrente che circola in ogni EL34

Sugli 80 mA secondo il buon vecchio Georg Simon Alfred Ohm



[mariovalvola]

La Vak, quanto è? 350-31 oppure 350?
