Problema potenziometro AR-5

[JureAR]

@Hiflex67 trattasi di L-Pad ad 8 ohm...bisogna aggiungere adeguata resistenza per mid e tw.

[JureAR]

@Hiflex67 il corpo in metallo contenente il potenziometro rimane in sede ( non si toglie perché ha una sua posizione che determina la regolazione corretta della manopola freccia e punto, questo il normale sulla masonite ...

... dall' altra parte...

...il pot ripristinato a cui andranno saldati i quattro cavi che si vedono, due verdi, uno giallo ed uno blu ...

I condensatori, sostituenti gli Sprague originali,in questo caso il crossover è di una AR4x, sono uno Janszen ed altro a dare 20uF , valore per il tw delle AR4x ...

...le AR4x finite con i crossover e pots ripristinati a nuovo.





[Hiflex67]

@JureAR 👍👍👍

[JureAR]

@Hiflex67 reperiti 4 pots in Italia!!

Ti allego il link ( il prezzo chiesto non è eccessivo)

https://www.ebay.it/itm/145701820659

In totale arrivi ad 8 pots che dovrebbero permettere la ricostruzione di 4 in perfetto funzionamento più eventuali ricambi per uso successivo.

Ti consiglio caldamente di valutare l' acquisto ( si trovano ogni tanto in USA , difficilmente un quartetto e soprattutto non sono gravati da spese di spedizione , dazi e tasse varie che rendono l' acquisto oneroso).

Pots originali da prendere!!

[Giochiappa]

cortese jurear, posso chiederti, avendo visto i tuoi post, il diametro della bobina del tweeter della ar14? Non la prima versione con il peerless, quelle successive; me lo chiedono per una possibile riparazione cei miei tweeter, ma non lo so; grazie in anticipo; giochiappa

[JureAR]

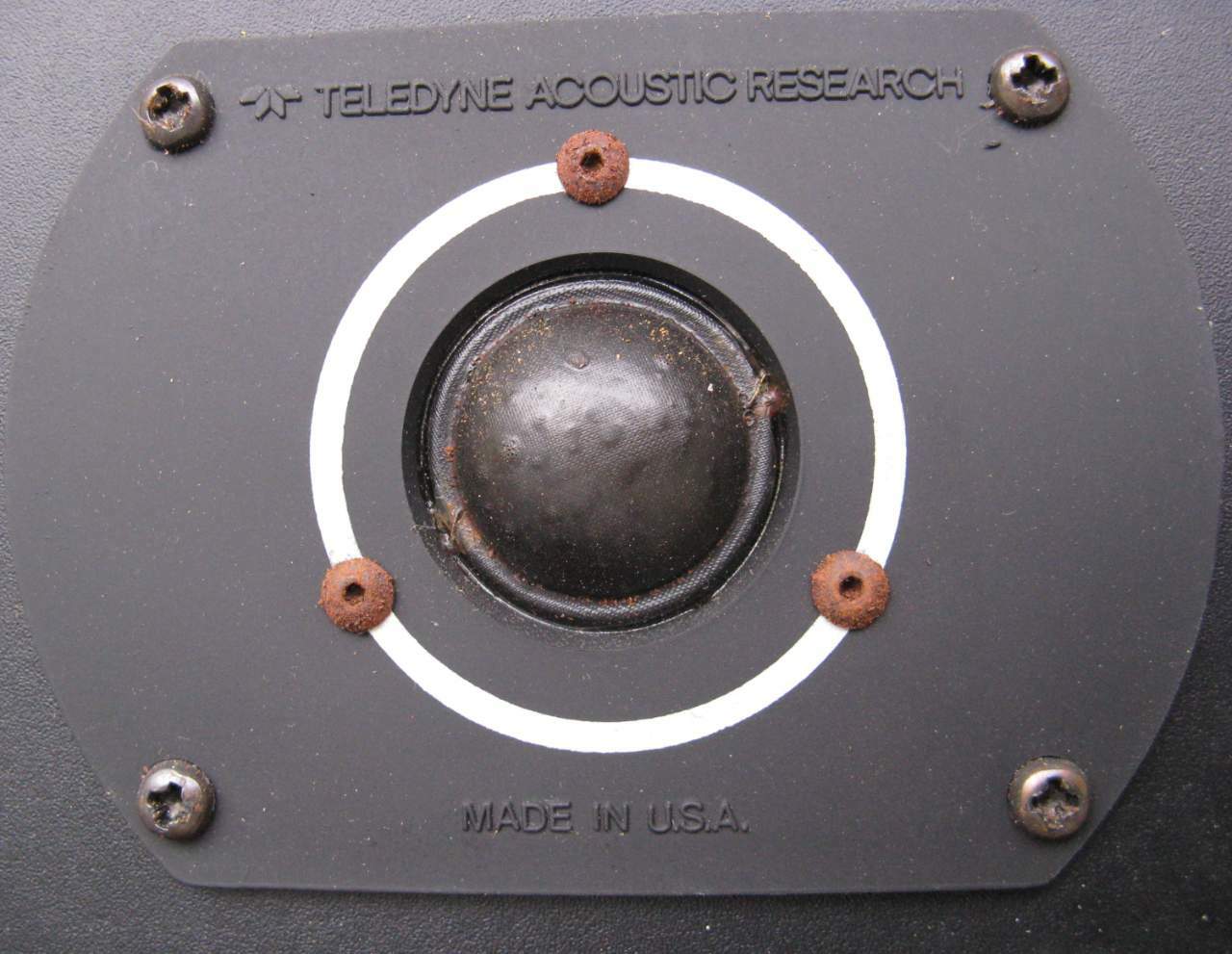

@Giochiappa Buonasera, se i tweeter sono questi, la misura dovrebbe essere se non erro sa 24,85 mm.

Le viti arrugginite bonificate poi erroneamente coperte di nero semilucido (ho sbagliato, ma sono rimaste lucide)

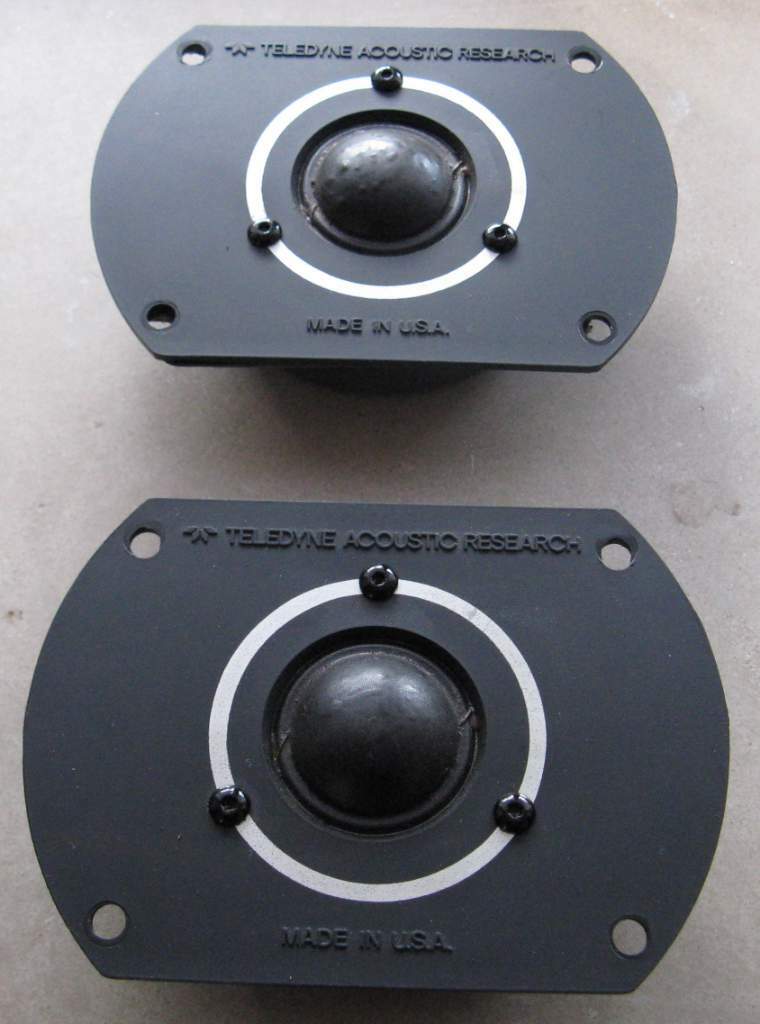

la coppia

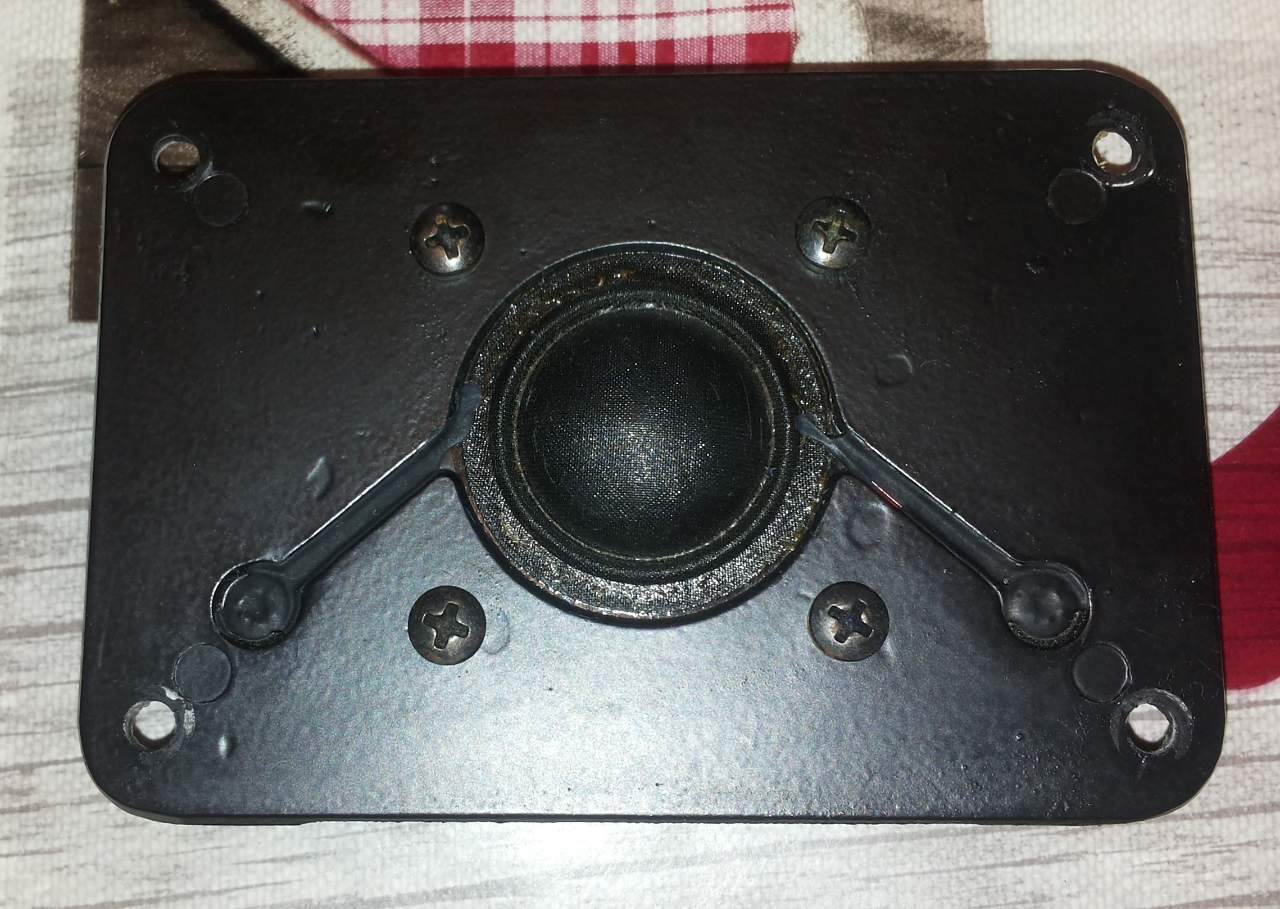

infine a confronto il Peerless, quello adottato da AR aveva la flangia simile al tw. sopra, però la base era sempre il Ko10dt.



A naso le bobine sono perfettamente intercambiabili ( non suffragato da prove o certexxa!)
