Classe D: a che punto siamo?

[ortcloud]

@Gici HV Non é evidenziato dove prendere l'inspirazione per i case,

grazie

[Gici HV]

@ortcloud porc...🤬🤬, non avevo messo il link..

  https://www.takachi-enclosure.com/cat/amplifier_cases?gad=1&gclid=CjwKCAjwscGjBhAXEiwAswQqNHejyc_ik9ItJGIJ0o7lJtVixuC4zsCGjW8zMV44SEXzV_RWI3ay-xoC-ncQAvD_BwE



[Dubleu]

Carini, ma a primo colpo d'occhio non molto grandi.

Se pensiamo ad un progetto da portare avanti nel futuro di un 6 canali, un solo modulo icepower1200as1 misura 300*100*66 circa. Metterne due si necessia di circa 360 mm di profondità ed almeno di 250mm di larghezza. Se messi inverticale altezza dunque modulo 100mm, stacccato dal fonto, aria sopra e dissipatori nella piastra di sostegno servono circa altri 100mm utili a scheda (ne ho 4 montate così), il case viene senza dissipatori di calore 440x400x200mm. Chiaro che moduli più piccoli occupano meno spaio, ma nell'ottica di fare un finale definitivo a livello di case conviene esagerare per non aver rimpianti. 6 canali poi non sono poco specie in una evoluzione  e da tener freddiper i prossimi 20-30anni.

Questo il resto del mio by rougeaudiodesign. Ora lo progetterei con 4 piastre più grandi posteriormente dove comprendere sia i morsetti potenza che l'ingresso e potermi gestire.

Ricordo che l'alimentazione ed eventualie "filtrone" porta via spazio, con 6 canali va curata ed occupa spazio. Nel mio caso all'epoca (3 anni fa) ho curato parzialmente. (il bidget e la poca conoscenza in materia comandava)Non ho foto migliori di quelle del finale in costruzione. Particolare attenzione va tenuta ai componenti, diciamo fine tuning(cavi, xlr, morsetti). Il mio è un 4x1250watt4ohm, s'intrevede il serracavo in inox con il furutech diretto in filtro(non scelto da me, neppure ilmontaggio)

Ora darei altre istruzioni pù particolari. Amo il 4 x ice1200as1, ma sto aspettando l'uscita del classe D che faccia urlare ancora di più al miracolo. Sembra siamo fermi da un pochetto, e ne ho provati. L'hypex nc2000 due ono che possedevo erano una spanno sopra, ma meno gestibili in una multiamplificazione; la raffinatezza che possedevano nc nelle serie minori ed icepower si scorda ma i costi sono proibitivi). Spero che producano un mudulino capace di tanto ad ogni potenza se be alimentato. Per ora è melgio orientasi con il singolo modulo già comprensivo di alimentzione integrata (se non si vuole spendere cpaitali per costruzioni dubbie nel risultato).

[Dubleu]

Hypex nc2k in case non idoneo (troppo piccolo e scaldava) o dovuto ventilare ciascun mono con ventole noctua da 120mm e ac infinity cronotermostato a più velocità. Da tener in considerazione il calore prodotto. Uccide il finale, anche le prestazione durante l'utilizzo. raffinato e dal pilotaggio incredibile! Dopo hypex nc2k sono passato ad hegel H4se perchè più raffinato. Sono durato qualche mese e sono passato alla biamplificazione! Hegel sul medio/tweeter e powersoft M30d sui bassi. Ciò sta ad indicare la capacià di pilotaggio. hegel H4se ed H30 pilotano poco più o forse uguale di un icepower1200as1 ma sono "lenti" (anche se rigorosi) rispetto un hypex nc2k.

Ora è un bel passo avanti, con i soli hegel no!

3 anni felcie con nc2k comunque

[ortcloud]

@Dubleu I contenitori troppo grandi in Al hanno scarsa rigidità essendo collegati solo da viti parker: occorre collegare le piastre superiore e inferiore in modo da creare un sandwich. Ho visto la cosa fatta su un finale a stato solido in Svizzera ma non ricordo il marchio: andrebbe studiato in modo da non sprecare costoso (oggi) alluminio

[ortcloud]

@Gici HV I contenitori illustrati sono troppo piccoli e presentano la difficoltà a essere lavorati perchè realizzati a risparmio: sull'Amazzone ho visto dettagli usati  ma solo per moduli piccoli

[grisulea]

@ortcloud I moduli hifi 2000 sono  adatti allo scopo.  Son robusti e belli anche da vedere a mio parere. Volendo li personalizzano anche.

[ortcloud]

@grisulea Conosco i mobili hifi 2000 che sono già  anodizzati e quindi rilavorandoli si rischia di rovinarli. Come la pantografatura che i tecnici preferiscono effettuare su particolari già anodizzati perchè piu duri che però dopo la lavorazione presentano leggeri spikes sul contorno delle scritte e questo per risparmiarsi di operare all'interno di una vasca riempita di acqua emulsionata che gli può facilitare l'operazione ma gli impedisce la vista immediata del pezzo lavorato. Ho  avuto occasione di effettuare scritte su Peraluman 25 successivamente anodizzato con migliori risultati. Il raggiungimento dei buoni risultati costa fatica che i lavoratori cercano di evitare accuratamente

[ortcloud]

@Dubleu Presumo che hai la possibilità di usare macchine utensli per cui non capisco il fatto di usare rack commerciali: sono momentaneamente occupato in ristrutturazioni edili successivamente potrei suggerirti alcune soluzioni meccaniche da realizzare: é stato il mio lavoro per anni

[password]

@ortcloud Per i frontali e i pannelli posteriori si può utilizzare il servizio  di Shaeffer che realizza lavorazioni CNC da disegni che si possono eseguire in casa con il software front panel design.

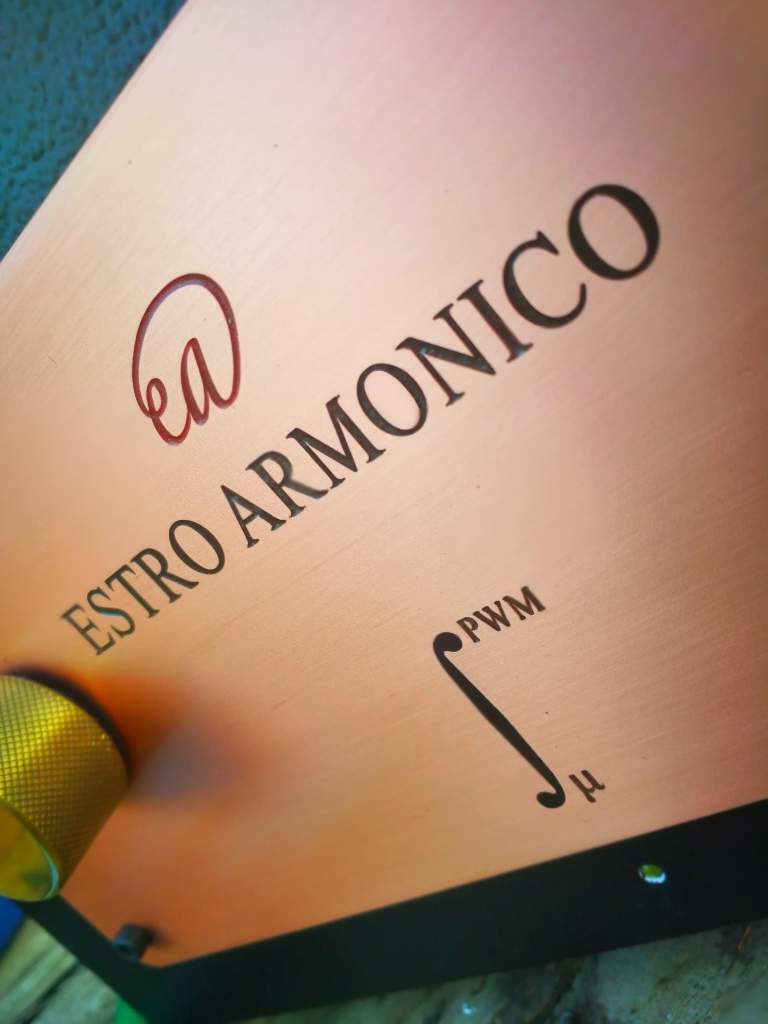

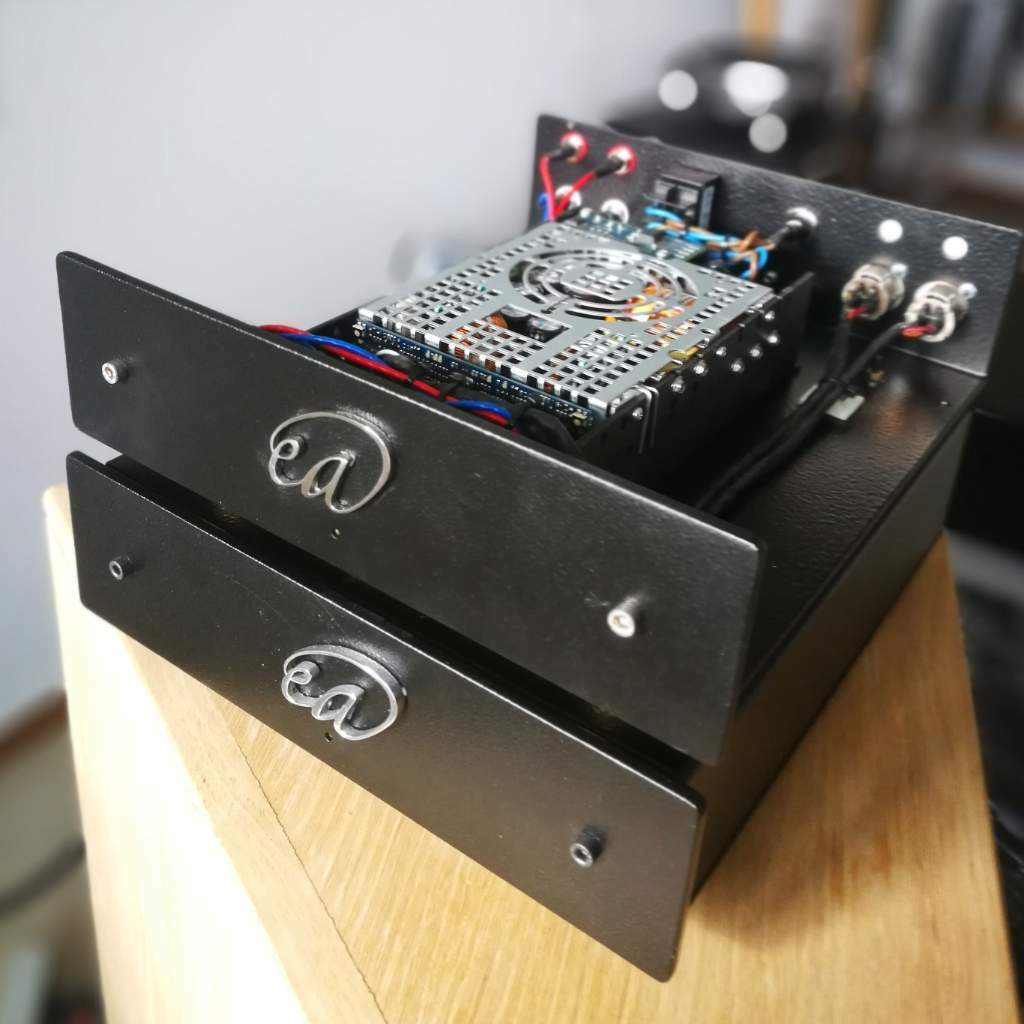

Questo è un mio apparecchio.



[Dubleu]

@ortcloud Ho avuto una azienda metalmeccanica e lavoro ora per una SPA ex mio cliente da più di 30 anni. Non ho problemi ha realizzare, ma durente il Covid nel 2020 è stato più rapido far fare tutto all'esterno (rouge). I costi aziendali sono alti, se calcoliamo un costo produttivo di 100/euro ora più iva, un qualsiasi progetto viene a costare molto. Eco che il case commerciale si e no sono 2 ore di lavoro. Direi neppure il disturbo di pensarci se si ha di meglio da fare. Era una prova, che in realtà è andata a buon fine. Un progetto "provvisorio" che è divenuto permanente. Ho 3 impianti, sinceramente perder termpo per la "radiolina" della cucina non è molto sensato. E' da molto che ho in mente di realizzare un mio case, ma del resto non è l'impianto ufficiale. Probabilmente in un futuro adotterò un sistema diverso. Presumo di restare su powersoft nei bassi e sub e tornare alla classe AB per i medi. Come diceva Grisulea non serve molta potenza e sui medio alti posso andare con amplificazioni di qualità. Il finale è nato per pilotaggio con 3 moduli, uno per torri a gamma intera, poi a 4 moduli (rouge l'ha aggiunto) per una biamplificazione ed ora ho il 4xice più powersot.

Andando sui 50watt in AB per la parte medio alta (forse anche meno) potrei aver risultati nettamente migliori in raffinatezza. Chiaramente a costi decisamente superiori. Se operassi così il 4xicepower sarebbe tenuto per la taverna. Far un telaio degno, in esercizio di stile magari ricavato dal pieno è molto costoso. un 440x400x200 in lega 6082 sono circa 105kg, con un costo circa di 500-700 euro più iva. Poi le lavorazioni per un finalone degno di rispetto e lodi in estetica sono molti. I tratti generali si hanno in qulache ora, lo stesso il progetto. Ma le finitue e le lavorazioni di caratterizzazione estetica ricercata a volte diventano infinite. Basti pensare che ho realizzato dissipatori Hi-end per finali esoterici dove qualche ora di progettazione, qualche centinaio di euro di alluminio han portato anche a 50-60-100 ore di lavoro di cam non presidiato. Oggetti unici apprezzati solo dagli addetti ai lavori. Sto pensando spesso di ripetere realizzazioni in lamiera, inox, varie ma non si sono mai evidenziati per il gusto ma più per la stranezza.

Come hai detto te, dopo la rivendita sarà difficile. Ho visto miei case (due mono da 2400 euro l'uno) con ampli dentro da 1800 euro a mono esser svenduti a fatica a 2-3 mila euro. Ecco che il cliente ha speso per un progetto unico 8-9 mila euro per poi dopo un paio d'anni trovare di meglio e prendere neppure il 30%.

I miei hypex nc2k dentro dei case hifi2000 già sono stato venduti dopo 3 anni a metà del prezzo di realizzazione, pernsa te se avessi avuto un case importante, non sarebbe cambiato nulla.

Capisco l'autocostruzione, ma se si è alla ricerca del top; si cambierà. In pochi non sanno accontentarsi e dopo diversi anni succede di voler cambiare. Sono giochi per bimbi viziati e nulla è eterno e certo. Meglio ponterare. Ho già in casa due torri in alluminio pieno da 105kg l'una, due librerie scavate dal pieno da 24kg l'una. Se dovessi vendere non prendo neppure il prezzo dell'alluminio e dei componenti.

Meglio star attenti, se l'oggetto si vuol tenere a vita dev'essere veramente no compromise. Ma cosa lo sarà mai nei finali?

[Gici HV]

11 minuti fa, password ha scritto:

Questo è un mio apparecchio.

Molto bello, complimenti.

@Dubleu perché fare un finale a 6 canali che è abbastanza ingombrante e, nel tuo caso, dà problemi di aerazione?

Provato per qualche ora finali Hypex, Icepower e da mesi gli Zerozone, erano un po' caldi solo gli Icepower dopo un pomeriggio con le 802 D2, non vorrei che i problemi di temperatura siano dovuti ai tuoi diffusori DIY con impedenze problematiche..🤔

11 minuti fa, password ha scritto:

Questo è un mio apparecchio.

Molto bello, complimenti.

@Dubleu perché fare un finale a 6 canali che è abbastanza ingombrante e, nel tuo caso, dà problemi di aerazione?

Provato per qualche ora finali Hypex, Icepower e da mesi gli Zerozone, erano un po' caldi solo gli Icepower dopo un pomeriggio con le 802 D2, non vorrei che i problemi di temperatura siano dovuti ai tuoi diffusori DIY con impedenze problematiche..🤔

[Gici HV]

11 minuti fa, password ha scritto:

Questo è un mio apparecchio.

Molto bello, complimenti.

@Dubleu perché fare un finale a 6 canali che è abbastanza ingombrante e, nel tuo caso, dà problemi di aerazione?

Provato per qualche ora finali Hypex, Icepower e da mesi gli Zerozone, erano un po' caldi solo gli Icepower dopo un pomeriggio con le 802 D2, non vorrei che i problemi di temperatura siano dovuti ai tuoi diffusori DIY con impedenze problematiche..🤔

[Dubleu]

@Gici HV Se pilota diretto i trasduttori, che impendenze vuoi che abbia? 8ohm i woofer, 8 i medi. Che poi scenderanno per natura fisiologica a 5.7 circa come da scheda tecnica. Icepower1200as1 scalda, se lo usi in un finale (il mio è un 4 canali) e per caso un solo modulo si alza un pò la temperatura, tieniamo ad esempio che un modulo piloti un medio ed un altro il woofer da 38cm l'icepower limita leggermente la potenza. In una biamplificazione la cosa si fa complicata, basta testare con un microfono se l'orecchio non "sente", ma di norma un orecchio allenato anche un solo db fra medio e woofer risalta. Se non ventili, arei, quando andranno per 6-8-14-18 ore consecutive magari a volte ad alto volume si noterà. I miei case ventilati noctua a temperatura costante a 3-35 gradi grazie ad ac infinity. Abito in casa singola, assurdo avere un 4x1250 e non usarlo, avrei fatto un 4x400 no?

[Dubleu]



6ohm, correggo.
