N1608Z601T01 su ingresso rumoroso drum machine

[GibsonStrato]

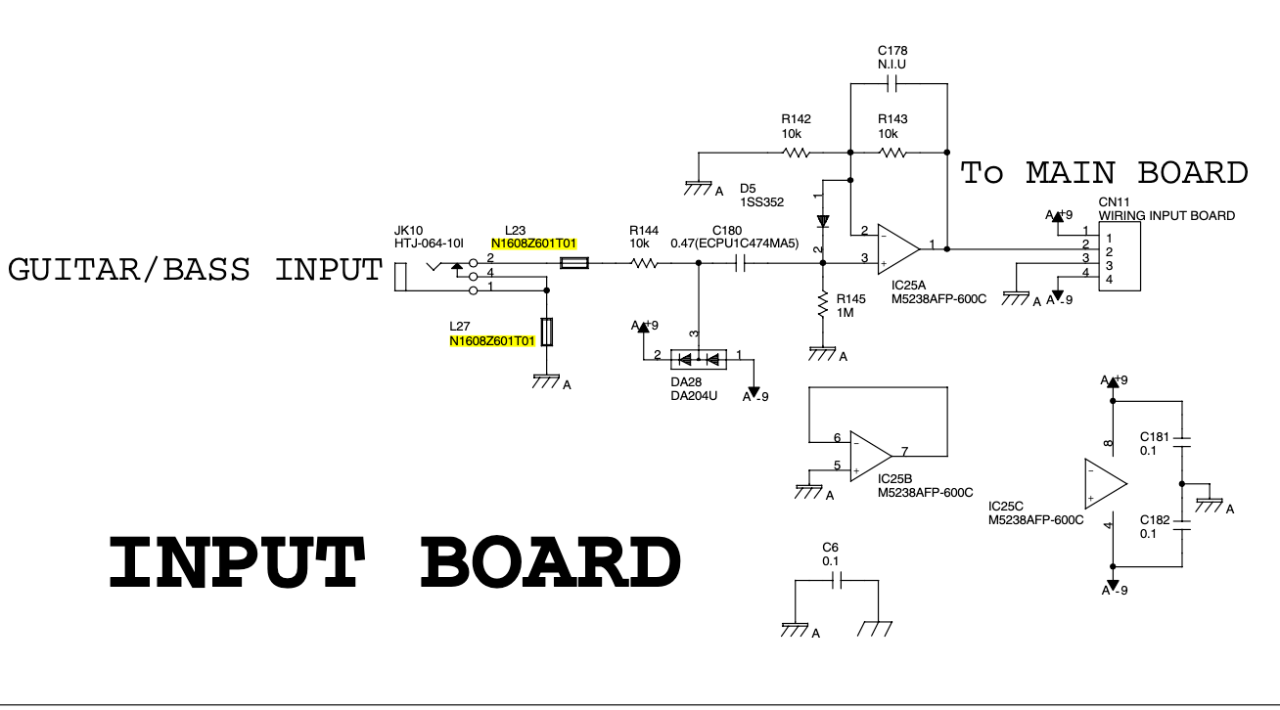

Salve a tutti, ho acquistato usato una drum machine. Ha un ingresso per chitarra: appena infilo la spina compare un ronzio fortissimo. Ho aperto l'oggetto e sulla schedina dell'ingresso vedo che c'è una bruciatura che corrisponde a L27 nello schemino allegato. Può essere quello che fa sto ronzio? Grazie - Paolo

[SHAR_BO]

Si, è molto probabile.

Prova e metterci un ponticello di filo e vedi cosa succede



[GibsonStrato]

Grazie dell'informazione, non sono molto pratico (traduco manuali): in pratica bypasso quel "coso" lì sbruciacchiato con un pezzettino di filo?



Perdona l'ignoranza: che componente è?



Paolo

[corrado]

1 ora fa, GibsonStrato ha scritto:

che componente è?

Solitamente con la lettera L vengono indicate le bobine/induttanze. Non capisco come possa essersi bruciata essendo su un ingresso linea.

[Gustavino]

hai una foto? forse e' solo una ferrite cilindrica  per filtrare RF

PS
induttanzina smd  , metti filo come già suggerito
https://pccomponents.com/datasheets/TOKIN-N1608.pdf

[SHAR_BO]

6 ore fa, GibsonStrato ha scritto:

 in pratica bypasso quel "coso" lì sbruciacchiato con un pezzettino di filo?



Si, farei così.

Sembra una induttanza contro i distrurbi elettromagnetici ad alta frequenza.



[GibsonStrato]

Ciao, così mi ha risposto l'assistenza Rolan/BOSS: la L27 è un induttore di riferimento verso massa, se è bruciato è perché sono entrate delle tensioni spurie dall'esterno e questo ha creato la rottura generando una mancanza di riferimento verso massa generando ronzio.

Ho trovato un gentile tecnico a Pinerolo che ha fatto il bypass e domani vedo se funziona.

Il precedente proprietario (correttissimo: appena ha saputo del difetto mi ha rimborsato l'intero importo...) mi ha detto che l'ingresso non lo usava mai. Però magari ci ha collegato uno strumento con pickup attivi molto "caldi", vai a sapere.

Può avere a che fare col fatto che la retroilluminazione del display non funge?

Grazie dell'aiuto domani rimonto e vedo come va.

Buona serata!

[GibsonStrato]

Ciao, purtroppo nessun cambiamento anche bypassando l'induttore incriminato, mi sa che è da mandare in assistenza.



Intanto grazie e auguri a tutti.



Paolo

[FD_MC]

Solo per curiosità: marca e modello della drum machine?

[GibsonStrato]

Ciao, BOSS DR 880
