Valvole: conversione corrente/tensione

[releone71]

Ancora sui chipset DAC con uscita in corrente e sulla conversione I/V.

Domanda per i tecnici del forum.

Ho trovato sul Tube CAD Journal questo interessante schema che impiega due triodi in cascata, con la duplice funzione di amplificare e convertire il segnale da I a V:

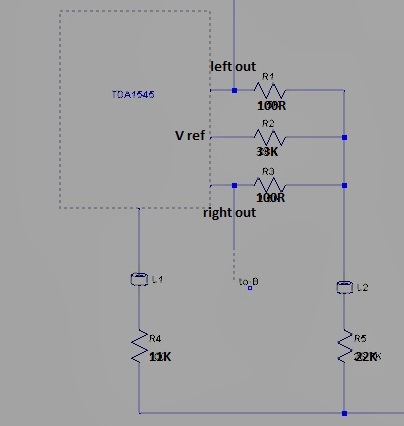

Una cosa gradirei chiarire. La prima resistenza in parallelo al segnale in uscita dal DAC e riferita a massa corrisponde in pratica a R1/R3 del DAC nello schema in calce? Grazie.

[walge]

Significa che salti tutta la parte del circuito di uscita del circuito, quindi.

Se leggi il data sheet del 1545, il segnale in uscita dal dac arriva ad un opamp dove il riferimento Vref è ricavata da un circuitino che, secondo il costruttore, assicura una la migliore dinamica.

Quindi mi assicurerei bene quale circuito alternativo usare.

Se non hai la strumentazione specifica è difficile sapere come ti muovi.

Poi il circuito di Bronsky non ne capisco la utilità, in franchezza.



Walter

[releone71]

@walge la spiegazione del circuito è illustrata così:

A varying current enters the circuit and develops a varying voltage as it encounters the resistor and the (T1) triode's cathode impedance in parallel with the resistor. This small voltage is then amplified at T1's plate. Simple enough. So what does triode T2 do? It sees the tiny voltage signal at its grid and then it amplifies it and inverts it, before delivering it to T1's grid. Since triode T1 sees an inverted signal at its grid, its cathode must follow the grid, so the input signal at its cathode must decrease substantially. So does the output voltage at T1's plate also decrease? No, somewhat paradoxically, it doesn't. Think in terms of current, not voltage. True the voltage signal a T1's cathode has decreased, but the voltage signal at T1's grid has greatly increased. In other words, triode T1 behaves much like a grounded-cathode amplifier with capacitor bypassed cathode resistor, which sees an input signal at its grid. As the grid voltage moves more positive, the current flow increases through the triode; as the grid voltages falls, so, too, the current.

Per quanto riguarda il 1545 quel circuitino della Vref nel lettore non c'è. C'è lo OPamp di uscita, a meno che esso non svolga la funzione.

Se ben ricordi, ante rogo, finii per configurare le resistenze del 1545 come da datasheet + quelle due resistenze da 100 Ohm per canale per la conversione passiva.

[walge]

La spiegazione mi starebbe anche bene ma non ne vedo l'uitlità per quello che vuoi fare.

Un semplice partitore resistivo con un adeguato cap per avere un taglio blando, 6dB/ottva e a seguire un circuito con stadio a guadagni e CF ottieni un risultato ottimo.

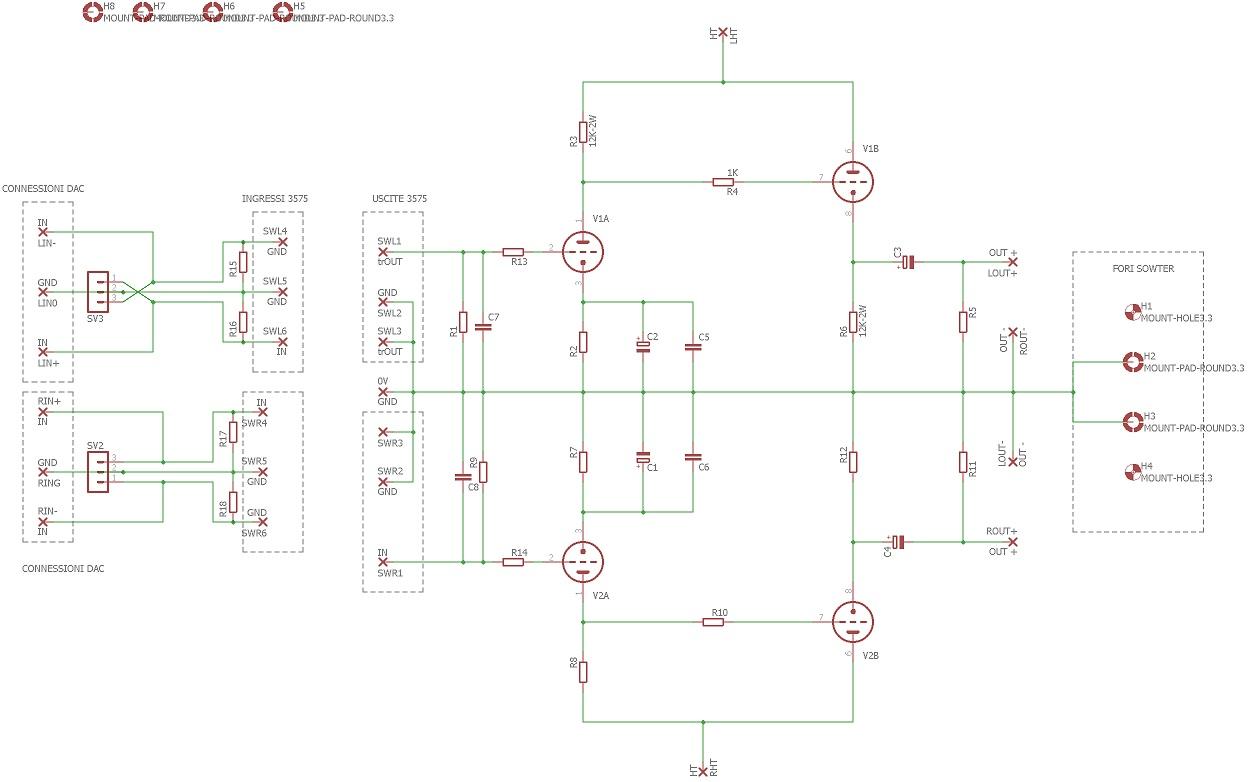

Guarda lo schema.

E' lo stadio di uscita del dac completo che presentai con Andrea Allegri su Audioreview.

Tr dac e stadio c'è un Sowter 3575 che insiene alla resistenza ed al cap da da filtro passa basso. Sul primario vedi due resistenze ( il dac esce bilanciato) e sono quelle che favvo la conversione I/V , il valore è da trimmerare ma intorno ai 100 ohm va bene.

Il risultato ottenuto è stato considerato eccellente.

Il dac era il Sabre 9018, ottimo



W

[walge]

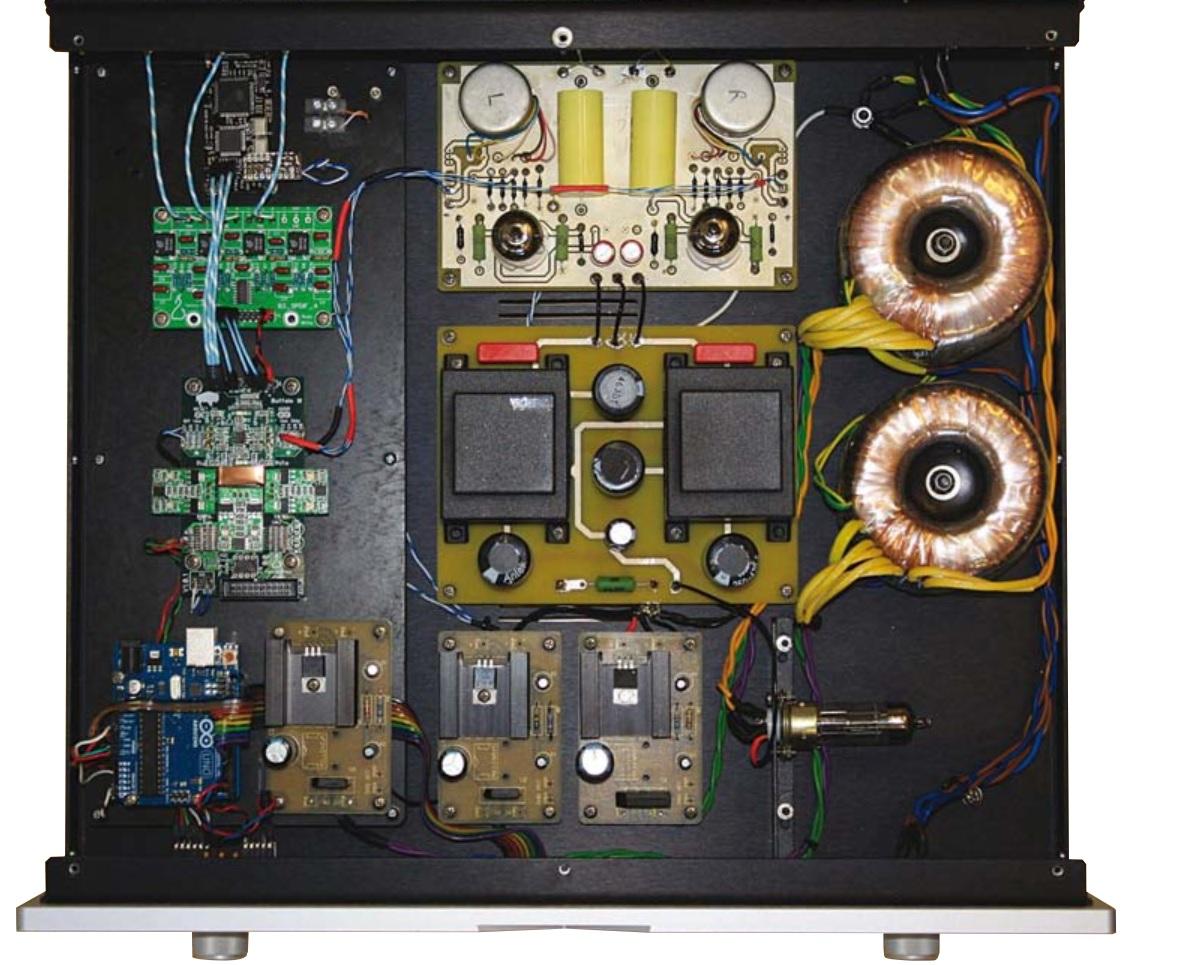

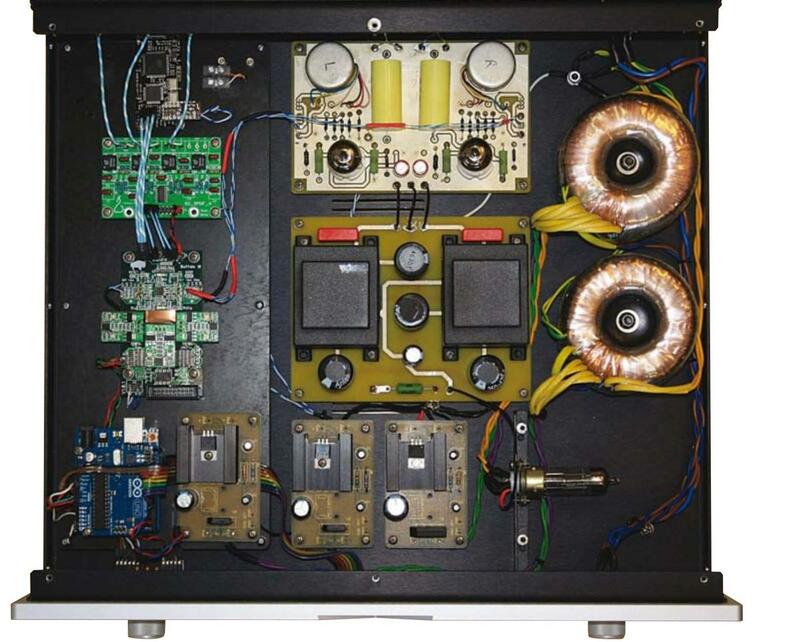

Questo era l'interno

Prima versione.

La seconda, simile, avev l'alimentazione HT a ss, milgiore di quella a valvole.

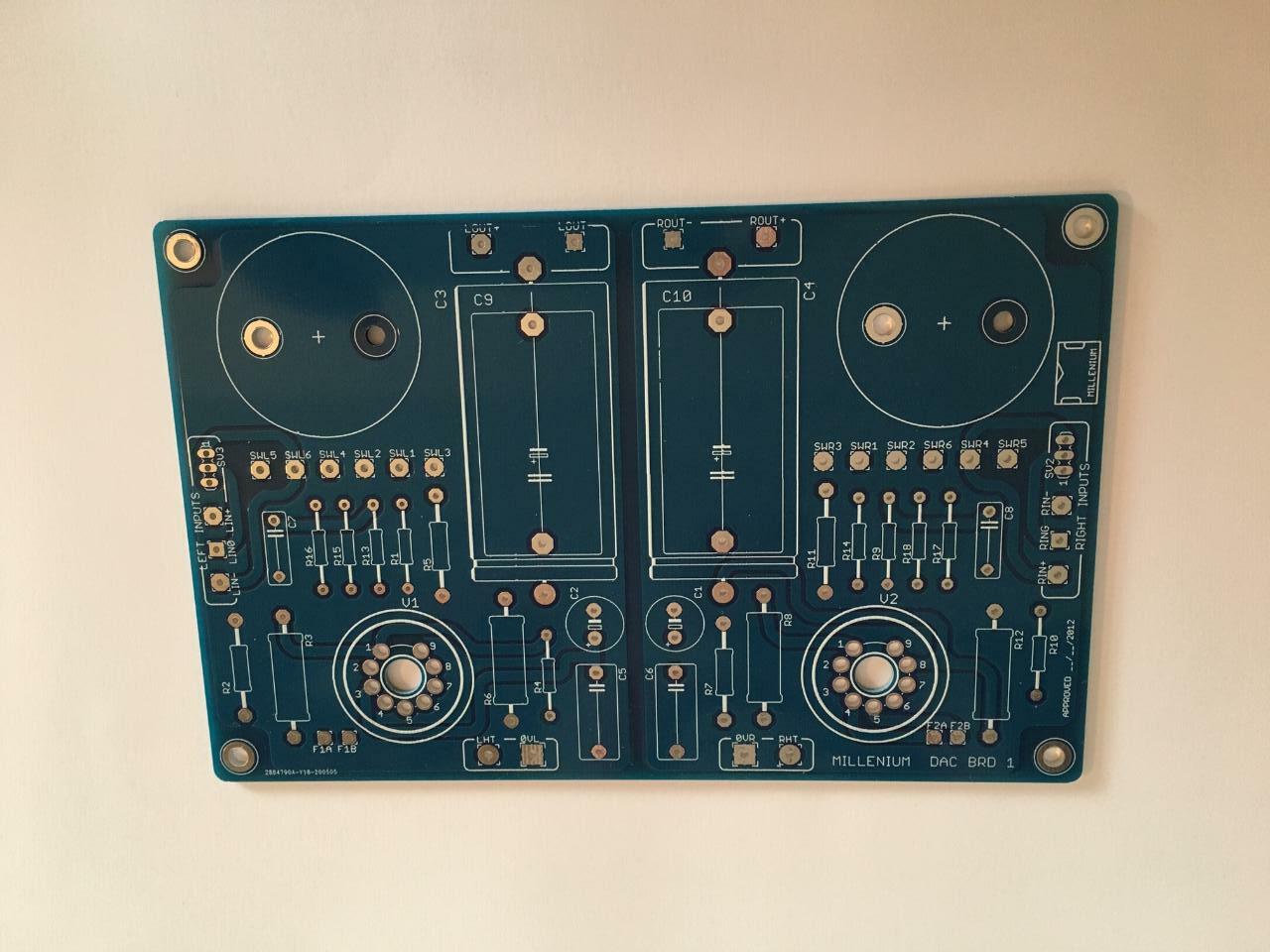

Poi la scheda, che penso di proporre come kit, che non sarà economico visto i Sowter

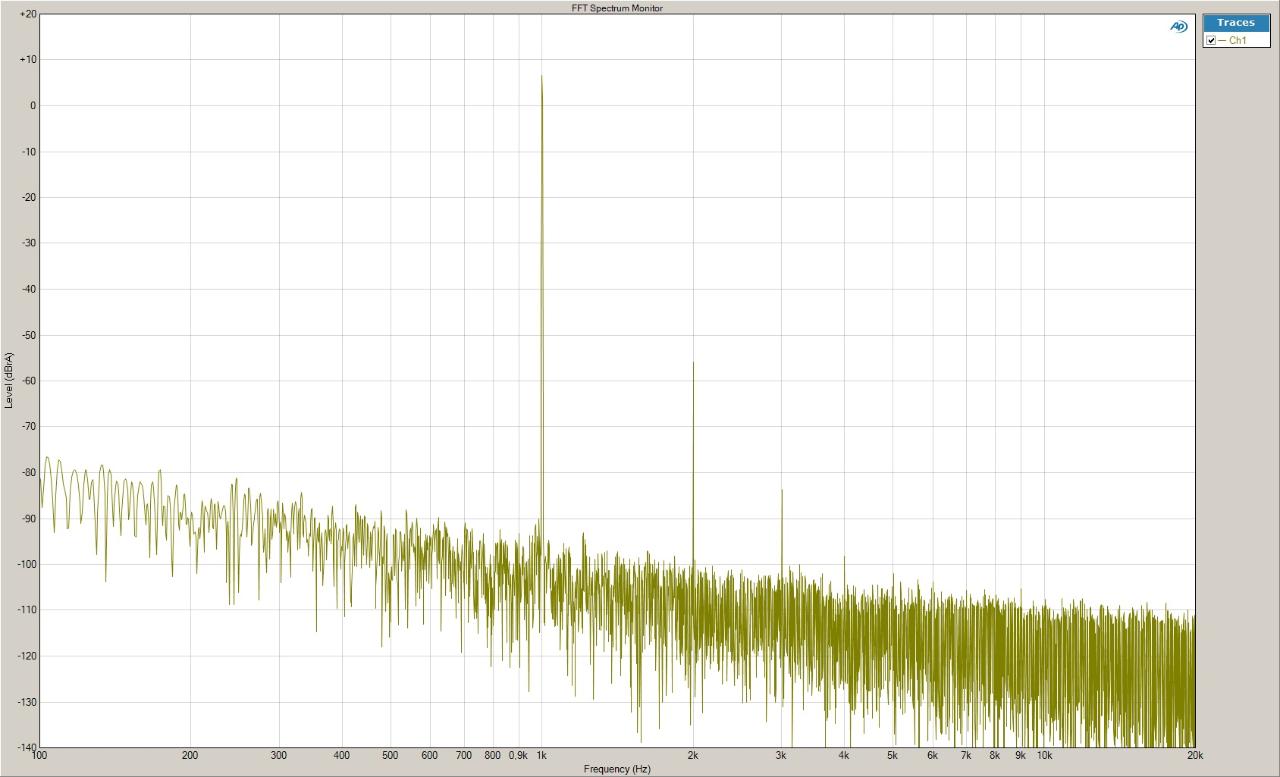

Una curiosità; in allegato il test con un segnale dsd 512x. Siamo nel 2014.

Quel dac riusciva a convertire pure quel formato allora praticamente inesistente



W

[releone71]

@walge ricordo quello schema, solo che si è persa tutta la discussione a causa del reset. Che valvole hai utilizzato per quello schema?

[walge]

6922



W

[releone71]

@walge ok, quelle che avevo intenzione di usare io.

Il CF che ho a bordo del lettore però attualmente monta le 6N1P.

E quanta tensione anodica? Non ci sono i valori della componentistica nello schema.

[walge]

circa 200 Vdc



W

[SHAR_BO]

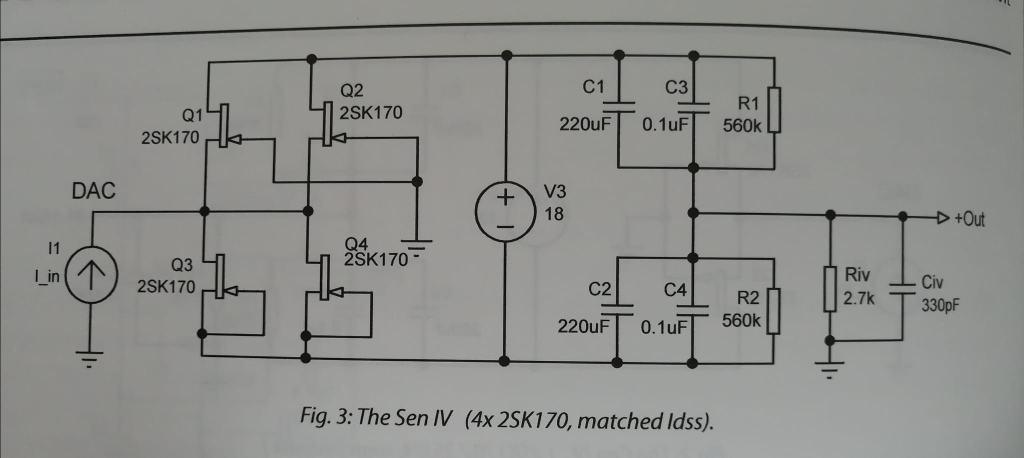

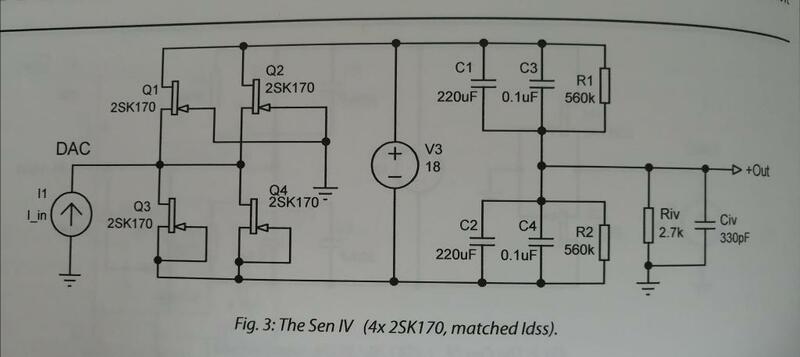

Più che un convertitore a tubi troverei più idoneo questo, trovato su Linea Audio, versione riveduta del ZEN I-V Converter di Pass.



[SHAR_BO]

Da lì poi si può amplificare a valvole in tutta tranquillità.

[releone71]

@SHAR_BO interessante, da provare...

[SHAR_BO]

@releone71 Nell'articolo di Linear Audio( vol 2 ) c'è tutta la spiegazione, che mi sembra interessante.



[walge]

Il vantaggio della presenza del trafo tra dac e stadio di uscita è la separazione galvanica tra i due circuiti

[SHAR_BO]

2 ore fa, SHAR_BO ha scritto:

Nell'articolo di Linear Audio( vol 2 ) c'è tutta la spiegazione, che mi sembra interessante.

A quanto ne so i DAC che escono in corrente offrono la massima linearità se le variazioni di tensione in uscita sono nulle, in pratica se in uscita c'è un'impedenza uguale a zero, cosa che normalmente si ottiene entrando in un opamp configurato invertente.

Se tale principio è vero, un'impedenza di carico non nulla produce necessariamente una variazione di tensione sul nodo di uscita, peggiorando la linearità della conversione.

Questo in teoria.

In pratica, utilizzando un carico reale non nullo, si tratta di trovare il miglior compromesso tra non linearità e perdita di tensione utile di segnale. Certo che poi tutto si può nuovamente amplificare aggiungendo ulteriori stadi di guadagno.

A quanto ne so.

[releone71]

@SHAR_BO io comincio ad avere il sospetto che lo OPamp a valle del Tda1545 nel lettore Philips 723 svolga più (per non dire solo) la funzione di convertitore i/v e filtro passa basso che di reale stadio di guadagno. E si spiegherebbe come mai un lettore così basico suoni niente male.

[walge]

Sicuramente ha anche quella funzione.

Poi essendo il dac con l'uscita in corrente la sua impedenza di uscita è elevata ed inserendo una resistenza di basso valore verso massa essa non determina di fatto una variazione della corrente di segnale che il dac deve erogare

Walter

[SHAR_BO]

1 ora fa, releone71 ha scritto:

la funzione di convertitore i/v e filtro passa basso che di reale stadio di guadagno.

Le 3 funzioni non sono separabili e vengono svolte tutte da una resistenza ed un cap in retroazione.
