Collegamento jack 3.5 stereo

[Mozart61]

Ciao a tutto il forum,chiedo un vostro aiuto,sto cercando di assemblare un cavo cuffia per la mia Denon 9200,i connettori che vengono inseriti nei padiglioni sono dei jack 3.5 stereo;domanda: come debbo collegare il polo e la massa avendo solo due conduttori e avere così il canale destro e sinistro?Fiducioso in vostra risposta ringrazio tutti anticipatamente



[joe845]

non ho capito, vuoi fare un cavo o due?



sei sicuro che i jack siano stereo?



G

[Gustavino]

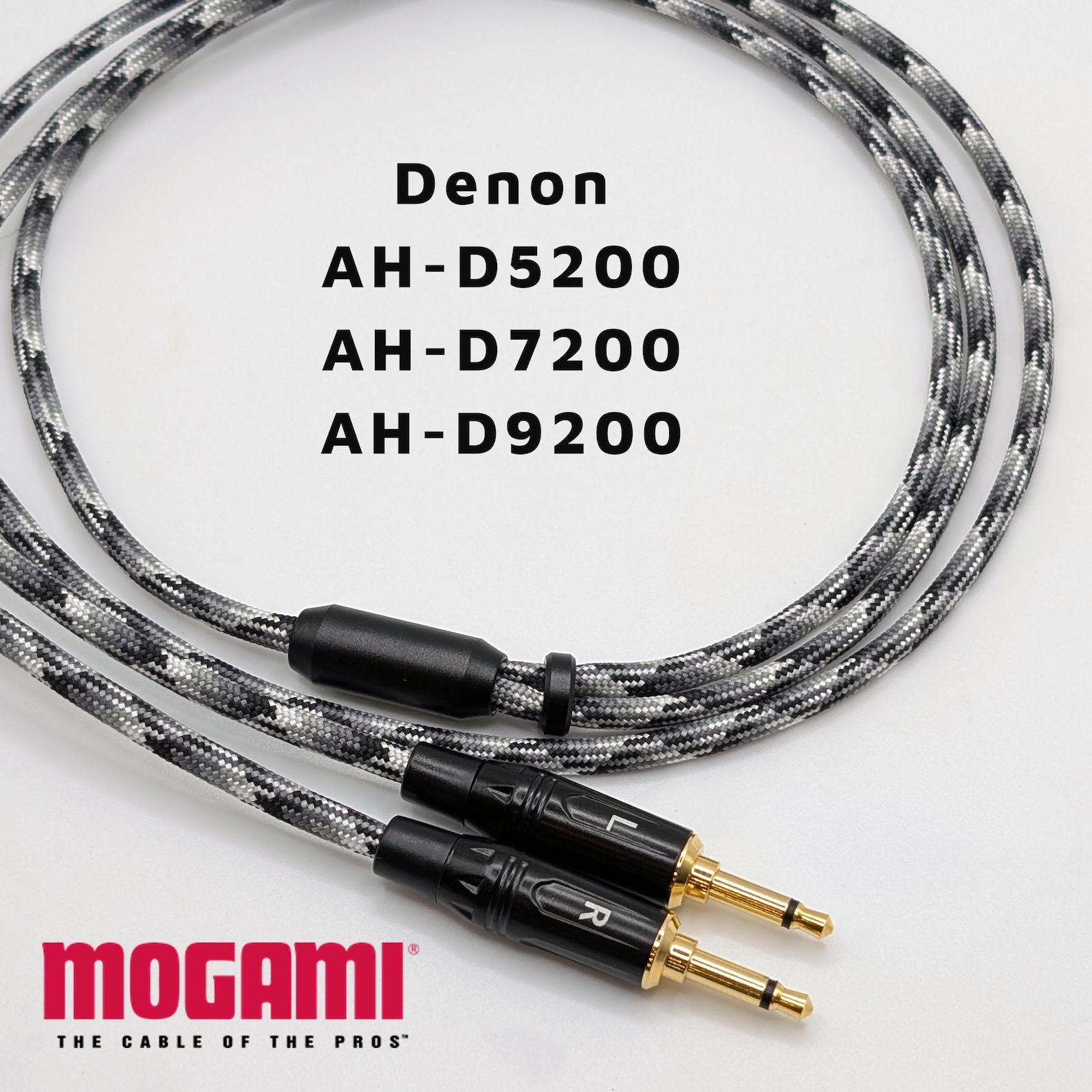

@Mozart61 i jack sarebbero mono come vedi dalla foto , forse intelligentemente Denon ha utilizzato quello stereo solo per aver un miglior contatto raddoppiandoli visto che cosi ne ha due identici , con un tester vedi subito se il secondo polo e' collegato...

[Mozart61]

Premetto che il cavo lo faccio io,al posto dei connettori mono come in foto ho i connettori stereo,come devo collegare i cavi per fare funzionare i connettori stereo come i mono?Spero di essere stato più preciso

[corrado]

La punta è il segnale, il centrale non collegarlo, quello più vicino al corpo del connettore è la massa.

[Mozart61]

Grazie,il collegamento è sia per il destro che per il sinistro?

[Gustavino]

@Mozart61 verifica con il tester se nel cavo originale siano usati antrambi i canali  nel jack  , se fosse massa sul corpo esterno ed entrambi i contatti nell' altro filo
