Audio Nirvana super 15 full range

[luka62]

52 minuti fa, Coltr@ne ha scritto:

Adesso chiedigli, con Sd di un 15 pollici ed una xmax di 1mm mi dici a quale frequenza minima si otterranno 100 dB di spl senza superare il limite di escursione?



Per calcolare la frequenza minima alla quale un driver da 15” con Xmax di 1 mm può generare 100 dB di SPL senza superare il suo limite di escursione, seguiamo questi passaggi:



1. Formula per il volume spostato (Vd)



Il volume d’aria spostato dal cono è dato da:

V_d = S_d \times X_{max}

dove:

• S_d = superficie radiante del cono (m²)

• X_{max} = escursione massima lineare (m)



Un woofer da 15 pollici tipicamente ha un’area di circa 800-900 cm² (\approx 0.085 \, m^2).

Prendiamo un valore medio Sd ≈ 0.085 m².



Convertiamo Xmax in metri:

X_{max} = 1 \text{ mm} = 0.001 \text{ m}

V_d = 0.085 \times 0.001 = 0.000085 \, m^3







2. SPL generato dal volume d’aria spostato



L’SPL (in campo libero) a 1 metro è approssimativamente dato da:



SPL = 20 \log \left( \frac{V_d \times f^2}{V_{rif}} \right) + 108



dove:

• V_{rif} = 0.000125 m³ (volume di riferimento per 0 dB SPL)

• f è la frequenza in Hz



Rearrangiamo per trovare la frequenza f a cui il driver può produrre 100 dB:



100 = 20 \log \left( \frac{0.000085 \times f^2}{0.000125} \right) + 108



100 - 108 = 20 \log \left( \frac{0.000085 \times f^2}{0.000125} \right)



-8 = 20 \log \left( \frac{0.000085}{0.000125} \times f^2 \right)



10^{-0.4} = \frac{0.000085}{0.000125} \times f^2



0.398 = 0.68 \times f^2



f^2 = \frac{0.398}{0.68} = 0.585



f = \sqrt{0.585} = 0.765 \text{ Hz}



Questo risultato è chiaramente irrealistico! Il motivo è che abbiamo usato un volume di riferimento per il campo libero e non considerato il rinforzo ambientale o il caricamento del reflex.







Risultato realistico con il metodo della velocità del pistone



Una formula più pratica per la frequenza limite è:



SPL = 112 + 20 \log(S_d) + 40 \log(f) + 20 \log(X_{max}) - 20 \log(1)



Imponiamo SPL = 100 dB e risolviamo per f:



100 = 112 + 20 \log(0.085) + 40 \log(f) + 20 \log(0.001)



100 = 112 + (-21.4) + 40 \log(f) + (-60)



100 = 112 - 21.4 - 60 + 40 \log(f)



100 - 112 + 21.4 + 60 = 40 \log(f)



69.4 - 112 = 40 \log(f)



-42.6 = 40 \log(f)



\log(f) = \frac{-42.6}{40} = -1.065



f = 10^{-1.065} = 0.0865 \times 10^2 = 8.65 \text{ Hz}







Conclusione

• Senza superare l’escursione massima di 1 mm, il driver può raggiungere 100 dB SPL fino a circa 8.6 Hz in campo libero.

• Tuttavia, in un diffusore Bass Reflex, il condotto d’accordo fornirà supporto nella gamma 30-40 Hz, riducendo la necessità di escursione e permettendo SPL più alti in gamma bassa.

• In condizioni reali (stanza chiusa, rinforzo ambientale), puoi aspettarti 100 dB a circa 30-40 Hz, a seconda della sintonizzazione del reflex.



[joe845]

@grisulea parla per te, i miei erano a livello.

G

[audio2]

@luka62 io al momento non mi focalizzerei alla ricerca del minimo hertz alla massima spl.

ci sono casse che di veri bassi in pratica non ne fanno quasi ( esempio le ls 3/5a ) cionondimeno

sono comunque amatissime. se ti viene meglio fare i mobili di litraggio inferiore vai su quelli suggeriti

dal venditore, pannelli di truciolare che spendi meno e intanto vedi come va. se poi li fai verniciare in

laboratorio ( compreso il taglio del foro reflex ) non si vede neanche di cosa sono fatti. piuttosto non so il

progetto che dice ma in genere a metà altezza una crociera di rinforzo ci sta sempre bene, oppure un

bel pezzo di guaina bituminosa per ognuno dei tre lati liberi grandi.



[luka62]

Si certo, non ho le conoscenze per ricercare nulla. Se vado avanti eseguo il progetto originale



[grisulea]

1 ora fa, joe845 ha scritto:

, i miei erano a livello.

Ti ringrazio per l'informazione.

[luka62]

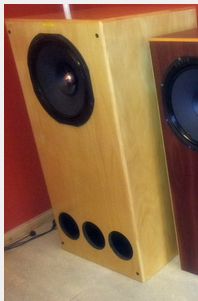

Buonasera a tutti …. I diffusori sono stati finalmente ultimati e …. Ora sono in rodaggio!!!

[Luca44]

Se non avevi fatto suonare gli altoparlanti nel frattempo ( anche semplicemente montati su un pannello)  diciamo che ci risentiremo tra mesi e mesi, hanno bisogno di lungo rodaggio (centinaia di ore ) .

[mariovalvola]

L'altoparlante, mi sembra troppo critico. Mms relativamente alta, Xmax bassa. E' davvero difficile da gestire. Il più economico Sonido SWR 096/A, è infinitamente più facile da usare, le prestazioni ci sono ( su tutta la gamma ) e funziona benissimo con pochi W di un DHT in S.E. senza feedback



[luka62]

Il 28/02/2026 at 15:28, Luca44 ha scritto:

Se non avevi fatto suonare gli altoparlanti nel frattempo ( anche semplicemente montati su un pannello)  diciamo che ci risentiremo tra mesi e mesi, hanno bisogno di lungo rodaggio (centinaia di ore ) .

Non mi dire così…addirittura mesi? Comunque li ho attaccati ad un marantz che gli fa da muletto e li lascio suonare tutto il giorno. In realtà pensavo bastassero un centinaio di ore

[Luca44]

@luka62 Credo ce ne vogliano almeno il doppio o più per quei coni, cmq se li tieni quasi tutto il giorno in funzione in un mesetto avrai terminato.

[luka62]

2 ore fa, Luca44 ha scritto:

@luka62 Credo ce ne vogliano almeno il doppio o più per quei coni, cmq se li tieni quasi tutto il giorno in funzione in un mesetto avrai terminato.

Sì era mia intenzione fare così. La notte vorrei lasciarli in funzione ma chiaramente a volume basso. Serve oppure spengo direttamente e riprendo mattino

[Luca44]

17 ore fa, luka62 ha scritto:

La notte vorrei lasciarli in funzione ma chiaramente a volume basso. Serve oppure spengo direttamente e riprendo mattino

Si, aiuta ma se magari lasci una traccia con molti bassi in repeat meglio, ottime le tracce test apposite che trovi pure in rete, i bassi a frequenza 30-40 Hz o anche meno li sentirai appena ma vedrai che le membrane dei woofer si muoveranno a sufficienza anche a potenza davvero bassa . Un noto recensore metteva per il rodaggio i diffusori con i woofer uno di fronte all'altro a pochi cm di distanza, in controfase uno con l'altro  ( insomma uno dei due diffusori ha invertiti i collegamenti  + e - ) . I woofer escurgono ma suono ne arriva meno in ambiente. Controlla però che l'escursione sia piccola, visto che non sono certo dei sub i tuoi altoparlanti e hanno xmax molto bassa.

[mariovalvola]

il rodaggio non è solo per la sospensione e il centratore. Riguarda anche il cono che deve fare il suo lavoro a tutte le frequenze ( nei limiti del possibile ). Ho sempre comunque il sospetto  che il grosso del rodaggio lo debbano fare le orecchie.

[Luca44]

55 minuti fa, mariovalvola ha scritto:

Ho sempre comunque il sospetto  che il grosso del rodaggio lo debbano fare le orecchie.

Quello non sarebbe un buon segno, spero per luka62 che non sia così, anche se pure io avrei optato per un altoparlante più "facile".

[luka62]

Buongiorno a tutti, ho finito i sacramenti, montato AP e scelto cavi di potenza  DCA16GA non ho preso i dual ma monofilo. I cavi sono fissati all'AP spellati e lato amplificaore per il momento con delle banane. Le prime impressioni sono: alti mai pungenti e per il mio udito direi perfetti. I bassi ci sono e anche parecchi ma al momento se ascolto in piedi. Seduto diminuiscono. Per me che non avevo mai ascoltato un monovia direi che l'ascolto è diverso e la differenza immediata è che sei comunque dentro l'evento. Ora mi piacerebbe capire due cose: dopo questo famigerato rodaggio di 100 ore cambierà qualcosa in modo eclatante? mi spiego: quando mi metto in piedi il basso è più presente, e si avvicina al mio ascolto al quale sono stato abituato per anni. Diventa più lungo e morbido. Seduto il basso è secco, la pelle della batteria è li, ma complessivamente si sente meno. Ora mi chiedo, in piedi sono in una zona di ventre e finito il rodaggio sarebbe di distorzione e quindi seduto sarà ok? Oppure seduto sono in una zona di annullamento. Se ci fosse qualcuno di buona volontà allego la piantina precisa con il posizionamento dei diffusori. Il controssoffitto è a 2,58 mt.
