Giovanni1966

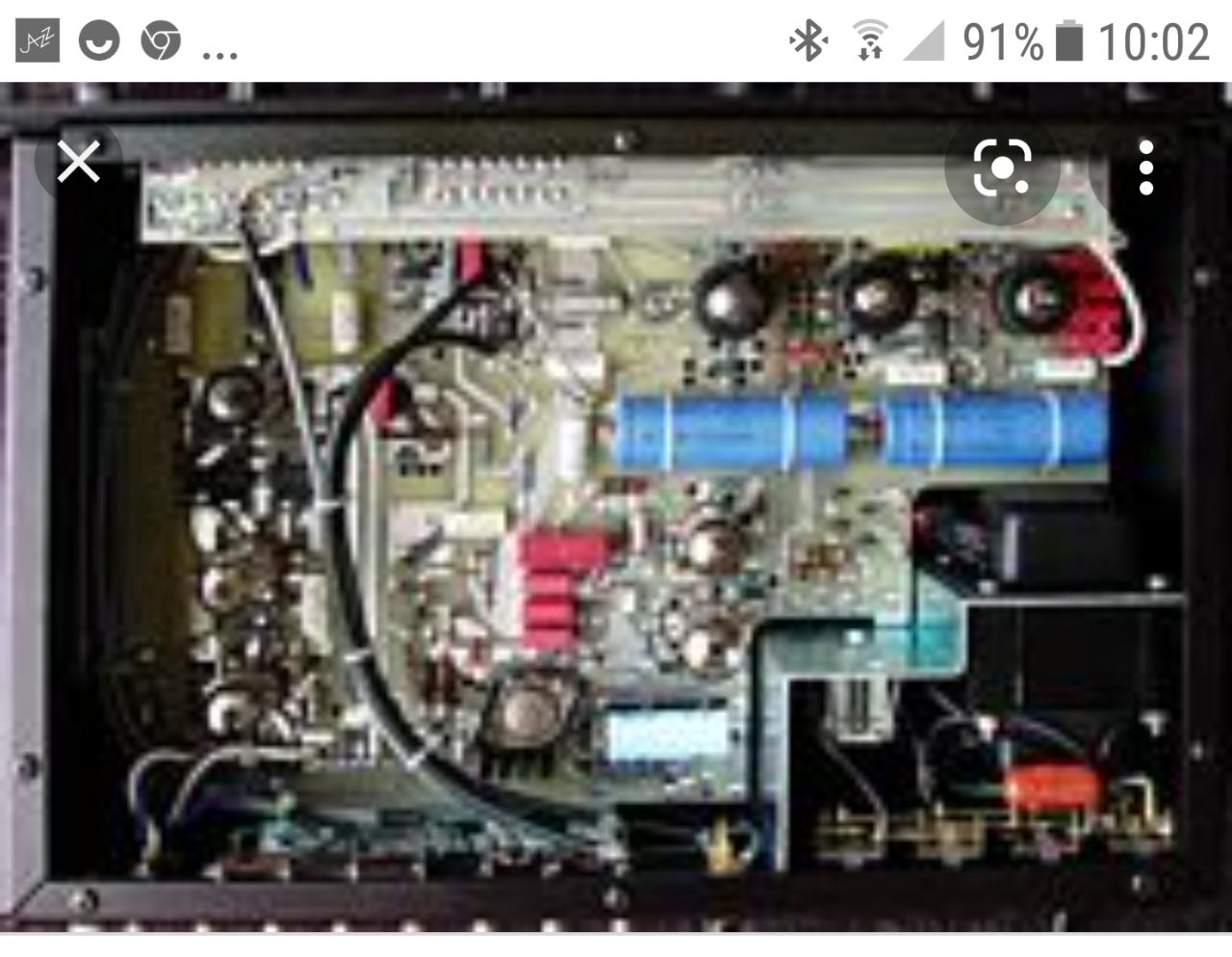

Un mio amico ha questo pre , è lamenta una cosa fastidiosa , cambiando vari finali nota sempre che ha un uscita troppo alta e già a ore 9 della manopola del volume da quel punto ha il massimo , qualcuno si è  cimentato ad abbassare l uscita per far ( aprire ) di più il volume?

Io avevo anni fà  un sp9 e se ricordo bene si doveva saldare un ponticello sulla piastra o qualcosa del genere ...

Infatti funzionava meglio con il volume più aperto.



Link to comment
Share on other sites

Confermo che l’SP9 ha la possibilità, “ponticellando” due piste, di variare il guadagno. Non conosco l’SP8 ma, schema alla mano, non dovrebbe essere impossibile per un tecnico intervenire in questa direzione. Ti sconsiglio un partitore resistivo sull’uscita, creeresti un filtro passa basso e varieresti la risposta in frequenza. Io proverei a diminuire la sensibilità del l’amplificatore, più che il guadagno del pre.

  • Thanks 1
Link to comment
Share on other sites

Ci vogliono due resistenze, la prima in serie al segnale e una seconda collegata dopo la prima e la massa del segnale. Si realizza così un partitore resistivo. Con le capacità dei cavi, quella dell’ingresso del finale e le impedenze di uscita del pre e di ingresso del finale si va, inevitabilmente, a limitare in alto la risposta in frequenza, creandosi un filtro passa-basso che restituisce un suono più “caldo”. Bisogna fare delle prove, magari non senti nessuna modifica o, se il diffusore ha un controllo di emissione sul tweeter, riesci a compensarlo facilmente.

Link to comment
Share on other sites

@Giovanni1966 Ciao, intanto complimenti per l'SP8, da decenni una gran macchina, per me.

Se ben ricordo puoi ridurre il guadagno di 6dB, aggiungendo un resistore nella rete NFB della sezione linea.

6dB non è un'enormità, ma potrebbe bastarti (dimezza in pratica il guadagno dello stadio linea).

Ciao,

marcello

Link to comment
Share on other sites

Se vai sul sito arcdb.ws e scarichi il manuale in inglese, è citata la possibilità di ridurre il guadagno di 6 db. C’è scritto di contattare la casa madre o il distributore locale per avere le indicazioni sul da farsi.

Link to comment
Share on other sites

  • Moderators

sì, ma occhio.

Un conto è diminuire la sensibilità rendendo più "sordo" il componente inserendo un attenuatore in input, un altro è modificare il guadagno dello stadio.

Sono due cose ben diverse, anche se possono portare allo stesso risultato fuori tutto...



G





  • Melius 1
Link to comment
Share on other sites

Per attenuare si aumenta il feedback aggiungendo una resistenza sul loop della controreazione.

Le versioni sono tre o quattro ma il concetto è il medesimo.

E non succede nulla, l'apparecchio funzionerà sempre bene



W

Link to comment
Share on other sites

Giovanni1966

In buona sostanza, si vorrebbe ottenere lo stesso risultato come l sp9 aprendo di più il gain.

Ora la procedura meno invasiva e più semplice quale sarebbe senza stravolgere nulla?😊😊😊

Link to comment
Share on other sites

7 ore fa, Giovanni1966 ha scritto:

grazie della risposta

Ma potresti essere più chiaro, nfb?

@Giovanni1966 Ciao,

la riduzione del guadagno è prevista da AR, dimezzando il valore della resistenza serie di NegativeFeedBack (ho esploso l'acronimo : )  ), mettendo in parallelo a quella da 39.2KR una di identico valore (e qualità!). Conviene farlo fare ad uno competente, come sempre, per un lavoro pulito e non pastrocchiato, sarebbe un peccato. Ti allego il particolare nello schema.

Di dove sei? Conosci bravi tecnici nelle vicinanze?

Ciao,

Marcello


  • Thanks 1
Link to comment
Share on other sites

Giovanni1966

@Tortello grazieeeeee

Pensa che stavo vedendo degli attentatori rca , ma dubito della resa finale, ho letto di un leggero peggioramento del suono , mancanza di ariosità o cosa del genere .

Ah in ogni caso è  la versione mk7 del sp8 , dovrebbe essere la stessa per tutte?

Si ho un tecnico , infatti domani lo chiamo .

Grazie ancora 😁😁😁😁

Link to comment
Share on other sites

@Giovanni1966 Ciao, figurati, è un piacere.

Allora, ho controllato: la possibilità della riduzione del guadagno dovrebbe essere comune a tutte le versioni, ma nella versione chiamata "E" (sinceramente non me la ricordavo) la riduzione del guadagno (di 10dB!) si attua rimuovendo un resistore.

Comunque, hai un messaggio nella posta!

Ciao,

Marcello

Link to comment
Share on other sites

Ci sono due configurazioni per il feedback e dipende dalla versione

una prevede l’inserimento in parallelo di una resistenza a quella nominale (nel disegno precedente)

l’altra in pratica è un partitore nel loop di feedback

il tecnico saprà capire quale è la configurazione



  • Thanks 1
Link to comment
Share on other sites

Giovanni1966

@walge Salve

Ho visto il manuale, unico almeno questo mi hanno mandato gentilmente e solo questo ho trovato in rete , ma parla solo di inserire la resistenza senza menzionare altro...



Link to comment
