Fusibile veloce - ritardato

[Ultima Legione @]

3 ore fa, ernesto62 ha scritto:

Mi si perdoni se posso apparire poco avvezzo, ma visto la segnalazione di @Ultima Legione @ per questo tipo di fusibile di serie a ripristino automatico con la sigla F ( veloce ) per logica devo mettere al suo posto uno sempre F ..... giusto ?

.

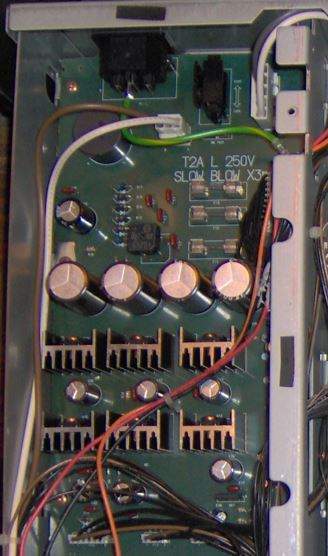

Sbirciando in rete e avendo trovato una foto dell'interno del tuo ARCAM CDS 50 che mi conferma l'ipotesi che avevo fatto di uno stage di alimentazione di tipo switching con installato un originario fusibile a ripristino automatico, in realtà diventa abbastanza ininfluente l'uso di un fusibile di tipo F o T.

.

In funzione dei suoi 17 Watt di assorbimento nominale scegli allora un fusibile da 100 o 150 mA a intervento rapido (F) e se regge senza problemi il piccolo spunto di accensione, sei a posto!!

.

.

P.S.: Ernesto, dato che dal tuo Nickname intuisco che siamo quasi coetani (io Classe '63 ) arrogandomi l'arbitrio del Tu, per future necessità e se per te và ugualmente bene, puoi tranquillamente ricambiarlo.

.

Pino

[ernesto62]

@Ultima Legione @ grazie Pino . Sei gentilissimo. Attualmente ho installato un fusibile da 2 Ampère veloce in vetro . Infatti ho lasciato detto al tecnico di mettere lo stesso valore. Adesso ti mi dici da 100 /150 milliampere per la serie più confuso di prima . Ma come mai nel fusibile quello montato di serie c'è scritto F 2 A? E infine sarebbe indifferente tu dici se T o F  il nuovo fusibile che vorrei mettere ?

[ernesto62]

Sul manuale riporta Massimo consumo 20 W

[Ultima Legione @]

.

Ernesto,

.

la tipologia veloce (F) và benissimo, ma in funzione dell'assorbimento massimo del tuo player di 17 Watt, in caso di un accidentale malfunzionamento, prima che salti e intervenga il fusibile installato da ben 2 Ampere seppur "veloce" (che equivarrebbe ad un assorbimento di circa 650 Watt (!!) che è invece l'assorbimento tipico di un grosso ampli integrato), nel frattempo del tuo player rimarebbero solo tre PCB abbrustolite e arroventate!!

.

Scherzi a parte un fusibile di protezione sensato per la Tua situazione oscilla quindi tra 100 e 350 Milli Ampere ma non di più altrimenti rischi veramente un principio di incendio nel caso di una malaugurata avaria sulla alimentazione.

.

[Ultima Legione @]

14 minuti fa, ernesto62 ha scritto:

Sul manuale riporta Massimo consumo 20 W

.

Si certo, siamo lì come valori.

.

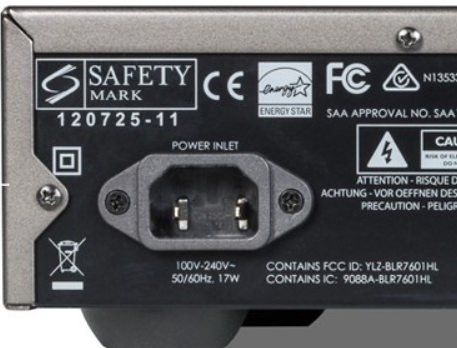

La vaschettina IEC di alimentazione posteriore riporta 17 Watt ma probabilmente è il valore massimo  nel caso di una alimentazione di rete a 100Vac.

.

Nel caso della nostra Tensione di rete tipica da 230/240 Vac in realtà l'assorbimento dovrebbe addirittura dimezzarsi ed essere nella realtà meno di una decina di Watt.

.

Ad ogni buon conto il valore di 2A del fusibile installato è comunque esageratamente alto di un buon ordine di grandezza.

.

[ernesto62]

@Ultima Legione @ eppure il fusibile di serie ( lo ho conservato non si sa mai volessi riportarlo come prima ) ha quel valore di 2 A

[Ultima Legione @]

.

L'aver messo un fusibile di protezione da 2 Ampere in un elettronica che assorbe massimo 20 Watt è un No-Sense perchè in realtà non protegge un bel nulla.

.

Dato che a dire il vero anche un alimentazione switching montata in un lettore CD/SACD di grandi pretese audio magari per meri motivi di risparmio economico o per evitare gli sbattimenti e il cambio di set connessi alle diverse Tensioni presenti nelle varie nazioni (le alimentazioni switching a differenza di quelle più costose di tipo lineare non richiedono impostazioni di sorta per le diverse Tensioni) in realtà personalmente lo ritengo un No-Sense.

.

Ma così è..... però ora hai tutti gli elementi e i criteri tecnici per valutare in prima persona la giusta scelta da fare a prescindere se lasciare o meno il fusibile da 2A e se deve essere di tipo rapido o ritardato.

.

[pro61]

2 ore fa, Ultima Legione @ ha scritto:

riporta 17 Watt ma probabilmente è il valore massimo  nel caso di una alimentazione di rete a 100Vac.

Scusa, ma che centra. 17W sono 17W sia a 230 che a 12V. Quello che cambia è la corrente. A 230 sono 79 mA a 12V sono 1.4A.

Piuttosto, non è che il fusibile è sul circuito di bassa tensione, visto che era saldato sulla scheda, tipo il mio TEAC





[Ultima Legione @]

31 minuti fa, pro61 ha scritto:

Scusa, ma che centra. 17W sono 17W sia a 230 che a 12V. Quello che cambia è la corrente. A 230 sono 79 mA a 12V sono 1.4A.

.

Si è giustissimo.......,

.

......in effetti mi accorgo solo ora che nel post mi è saltato e/o cancellato accidentalmente l'intero periodo con l'indicazione del sostantivo riferito alla Corrente.

.

[ernesto62]

Scusate la mia ignoranza in materia. Detto terra terra ....ma che tipo di fusibile dovrei mettergli allora ? F ...T...e soprattutto che amperaggio ? Smonto il coperchio , vedo un mini fusibile saldato. Penso giustamente tra me stesso " e se in qualche maniera mi salta questo fusibile come lo sostituisco ? Non ha le classiche mollette.  Allora considerando che avevo anche in mente cambiare il fusibile di serie con uno audiograde lo porto dal tecnico e gli dico se può mettere al posto del fusibile saldato la classica molletta in modo tale di avere due cose contemporaneamente e cioè metto il fusibile che mi aggrada e così con  il lettore sono allo stesso tempo libero di cambiarlo in caso ( raro ) di guasto . Ora , giustamente io vedendo che il fusibile di serie è un F 2 A, è normale per me che non sono un tecnico vado a cercarne uno con questi stessi valori. Ecco perché ci sto a capire sempre meno 🤔

[ernesto62]

54 minuti fa, Ultima Legione @ ha scritto:

. però ora hai tutti gli elementi e i criteri tecnici per valutare in prima persona la giusta scelta da fare a prescindere se lasciare o meno il fusibile da 2A e se deve essere di tipo rapido o ritardato.

.

In realtà ora sono più confuso che altro. Quindi detto papale papale tu che tipo di fusibile metteresti tra F Oppure T? E con quali valori Ampere

[ernesto62]

3 ore fa, Ultima Legione @ ha scritto:

.

Ernesto,

.



.

Scherzi a parte un fusibile di protezione sensato per la Tua situazione oscilla quindi tra 100 e 350 Milli Ampere ma non di più altrimenti rischi veramente un principio di incendio nel caso di una malaugurata avaria sulla alimentazione.

.

Cavolo. Questo tuo commento mi era sfuggito. Non lo avevo visto. Quindi dovrei cercarlo con  questi valori. Ma perché alla Arcam ne hanno messo uno molto più grande ? E tra 100 e 350 mA quale può essere diciamo più sicuro ?

[Ultima Legione @]

.



[Ultima Legione @]

8 minuti fa, ernesto62 ha scritto:

E tra 100 e 350 mA quale può essere diciamo più sicuro ?

.

Per aver l'assoluta certezza dove è posto circuitalmente quel fusibile automatico da 2A (se sul lato ad Alta Tensione in Ingresso o su quello a Bassa Tensione che alimenta il player) che hai rimosso e sostituito con quello rimovibile a vaschetta, bisognerebbe avere il layout circuitale sotto mano.

.

A questo punto lascia quello da 2 Ampere pari a quello originale ma sceglilo almeno di tipo Rapido.

.

[ernesto62]

@Ultima Legione @  grazie Pino . Be si . Almeno quello rapido. Sicuro. Ma sinceramente non avevo letto quel tuo messaggio in caso di un malfunzionamento può verificarsi che possa scatenate un incendio . Cosa assolutamente di primaria importanza. Se è il caso faccio rimettere quel fusibile di serie ......
