Collegamento diffusori 2 ampli mono

[what]

Buongiorno ho in prova un sistema Rotel pre  e 2 finali da collegare a ponte,quindi in configurazione mono.Ho dei dubbi su come collegare i diffusori... vabbè perculate pure, c'è sempre la prima volta...

[TheoTks]

Ogni diffusore va collegato fra i due positivi del finale interessato, facendo attenzione alla fase; i morsetti neri non vanno collegati.

PS Non tutti i finali sono predisposti al collegamento a ponte (in alcuni casi è necessario un circuito sfasatore da interporre fra pre e finali).

[what]

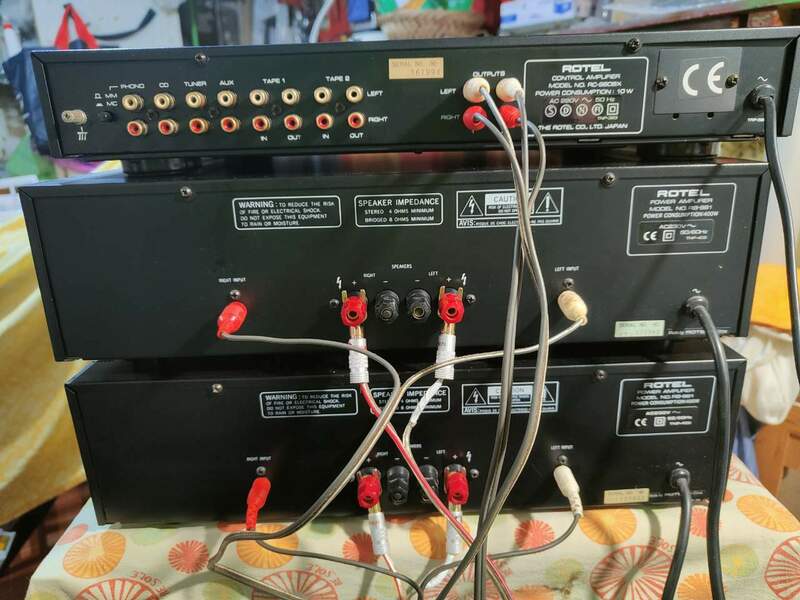

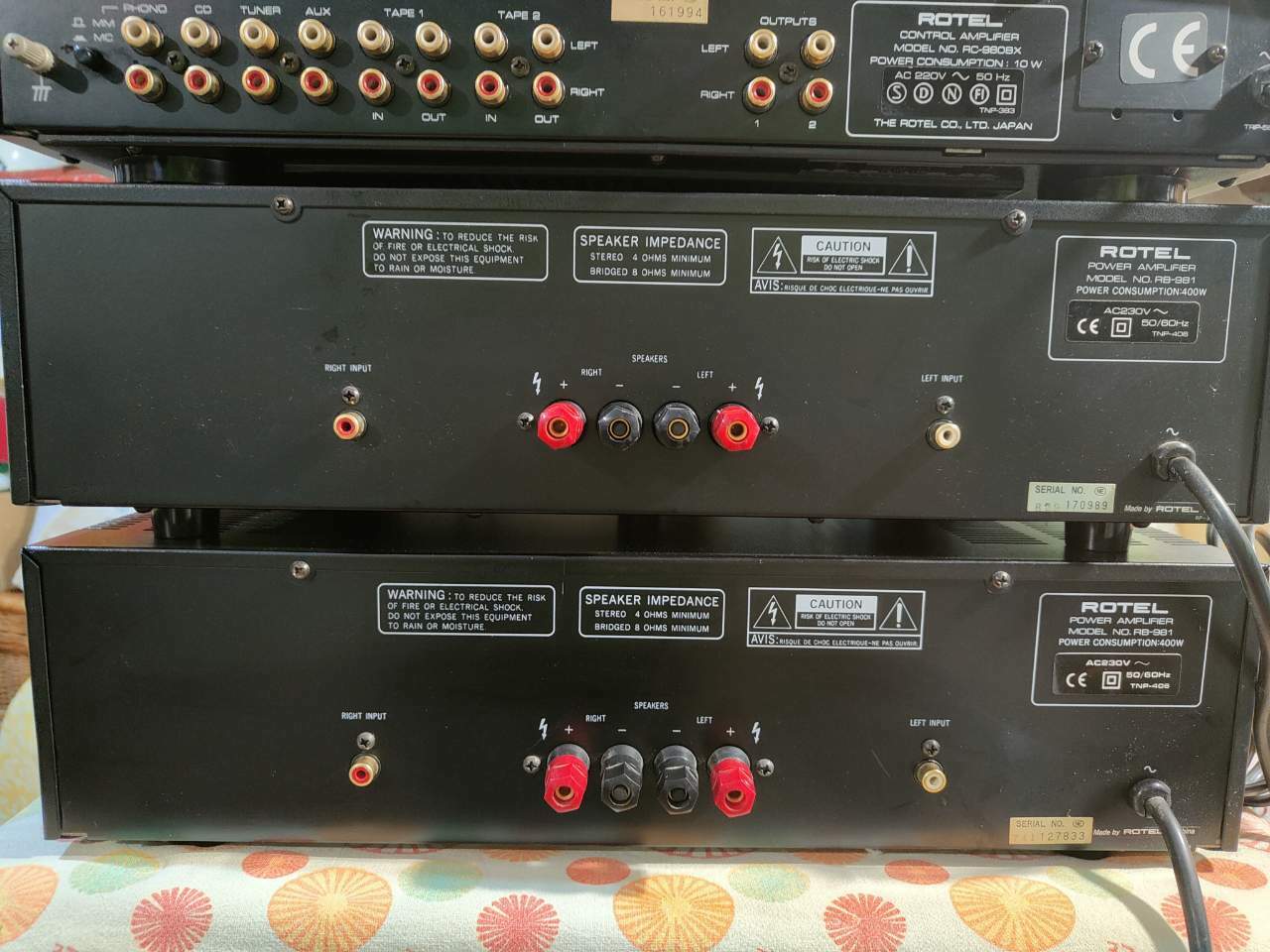

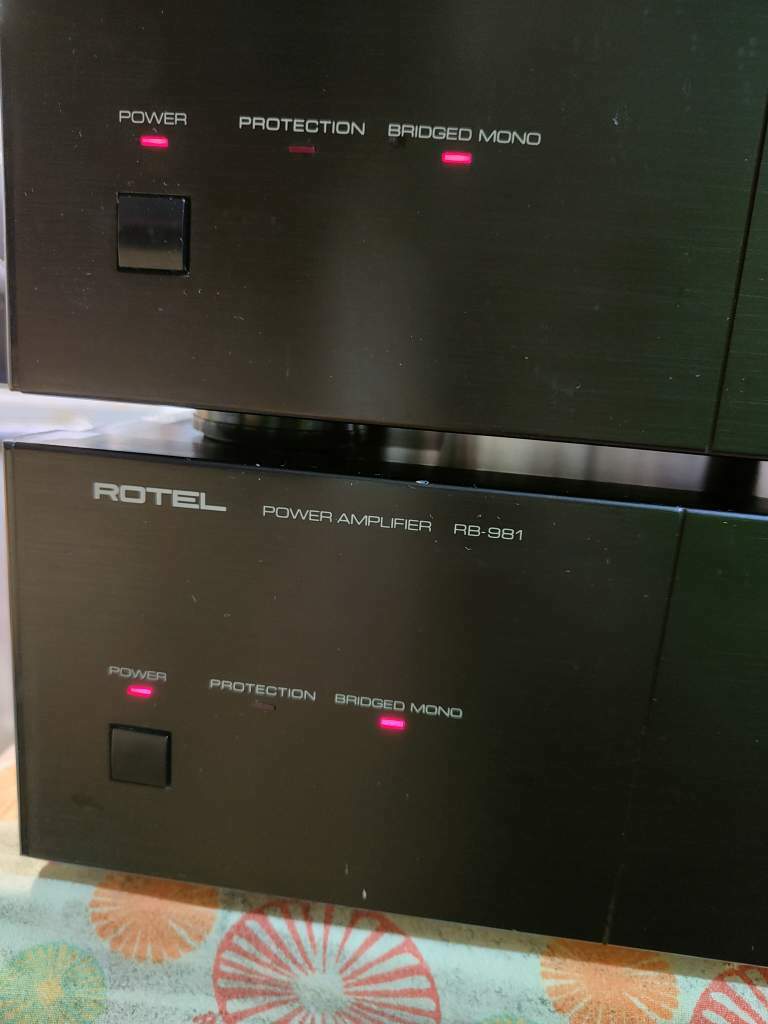

Ciao,sono già configurati,il precedente proprietario li usa a già così,vedi foto.

[TheoTks]

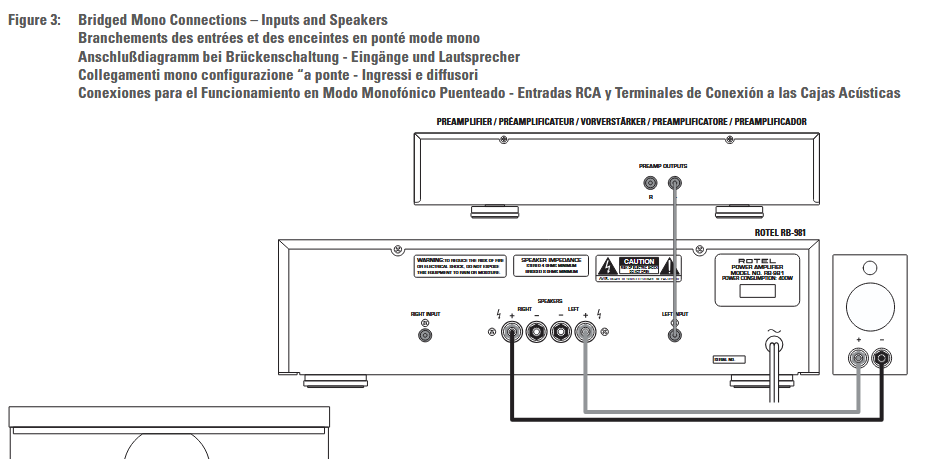

allora, vedi qui

Eventualmente qui c'è il manuale

https://tmraudio.com/vintage/amplifiers/rotel-rb981-stereo-power-amplifier-rb-981/?srsltid=AfmBOoqlHf_EisyP4UKlRFH40OfUV6AS2sdmBgp6Qw552Ow92ccPZdey

[what]

Quindi out pre destro ampli destro out pre sinistro ampli sinistro.Sembra chiaro.

[what]

Avevo collegato male gli RCA del pre...

[what]

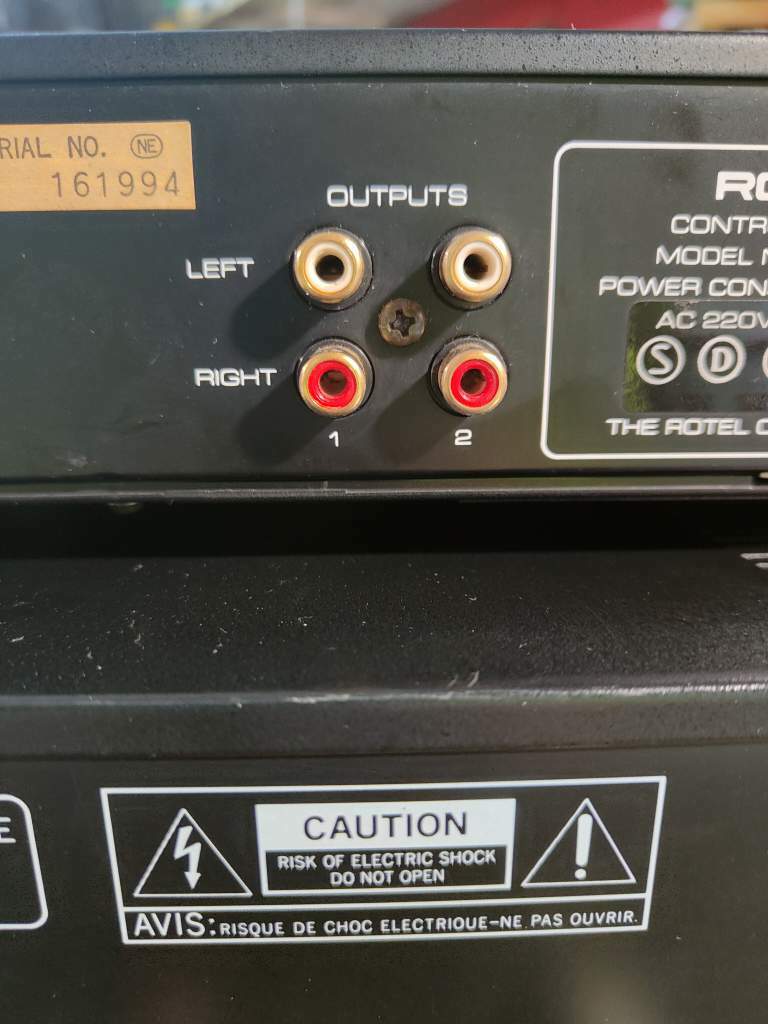

Ho un dubbio sul collegamento out pre dei due canali,a ponte anche questi?

[TheoTks]

Non esattamente così....

nel collegamento bridged, e riguardo ai finali, abbiamo un solo ingresso, ovvero, nel caso, quello contrassegnato left, e una sola uscita, ovvero il morsetto rosso left, che porta la fase normale (cassa+) e l'altro morsetto rosso, che porta la fase invertita (cassa -); quindi colleghiamo prima le due casse ai rispettivi finali entrambe allo stesso modo (per non invertire la fase)

Quindi colleghiamo una unica uscita del pre L e R rispettivamente all'ingresso L di ciascun finale

PS attenzione a non sbagliare, possibile fumata

[TheoTks]

Comunque ti consiglio di leggere il manuale che ovviamente, ne sa piu di me...



[what]

Il manuale riporta la configurazione per un ampli,nel mio caso sono 2,1 per canale...

[what]

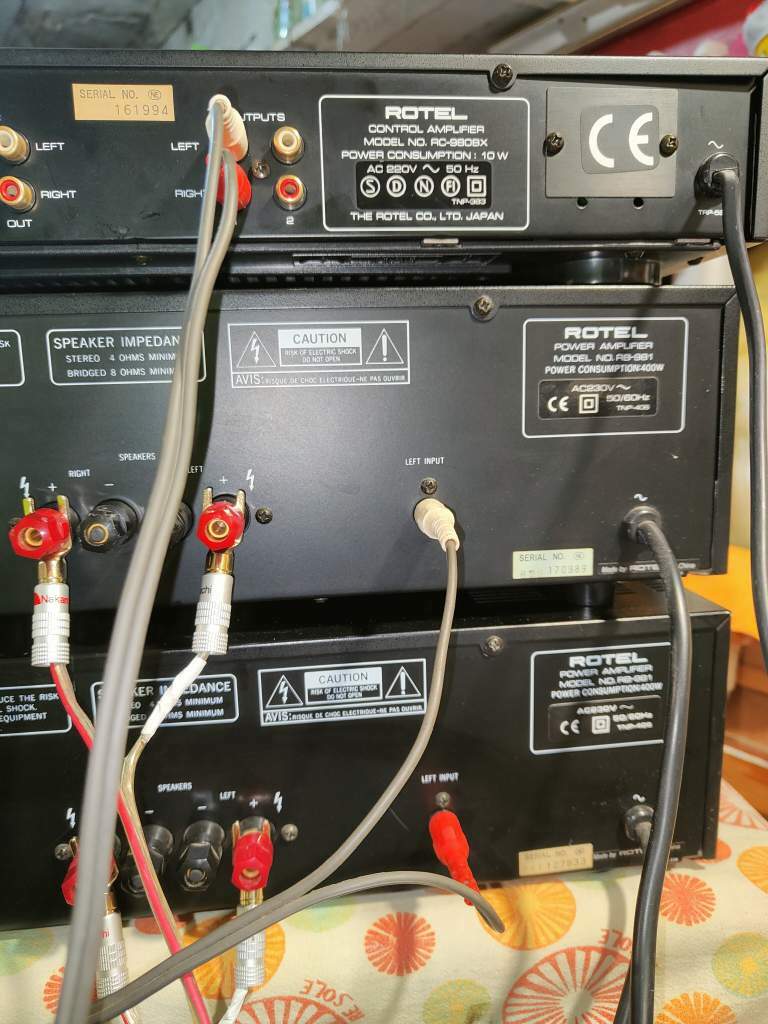

Quindi dovrebbe essere così

[TheoTks]

L'altro canale si deve intendere uguale con l'unica differenza che l'uscita interessata dal pre viene ad essere la  R

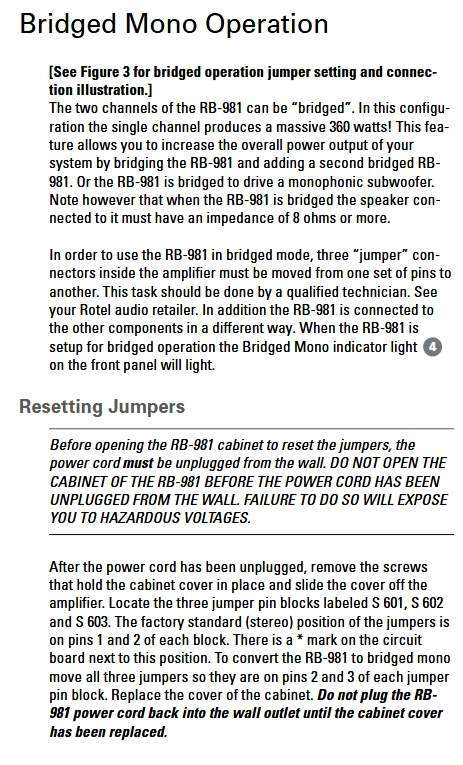

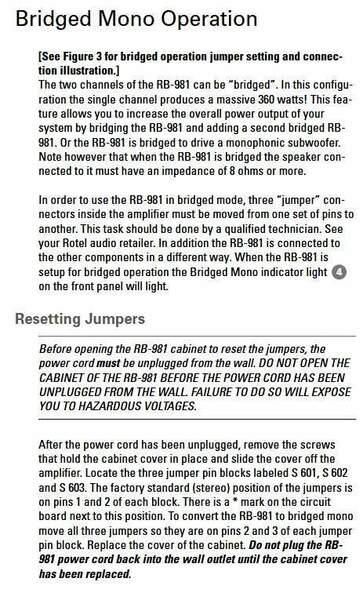

Vedi anche se sia stata fatta la modifica dei ponticelli del finale (la davo per scontata poichè hai detto che era configurato in precedenza).

(la cosa appare piu complessa del previsto; io volevo solo rispondere alla domanda di apertura, ossia il collegamento delle casse in un finale bridged ) poi la situazione al contorno la puo conoscere solo chi ha l'apparecchio davanti.

vedi anche:
