Saldatura slim jack 3.5 mm

[wow]

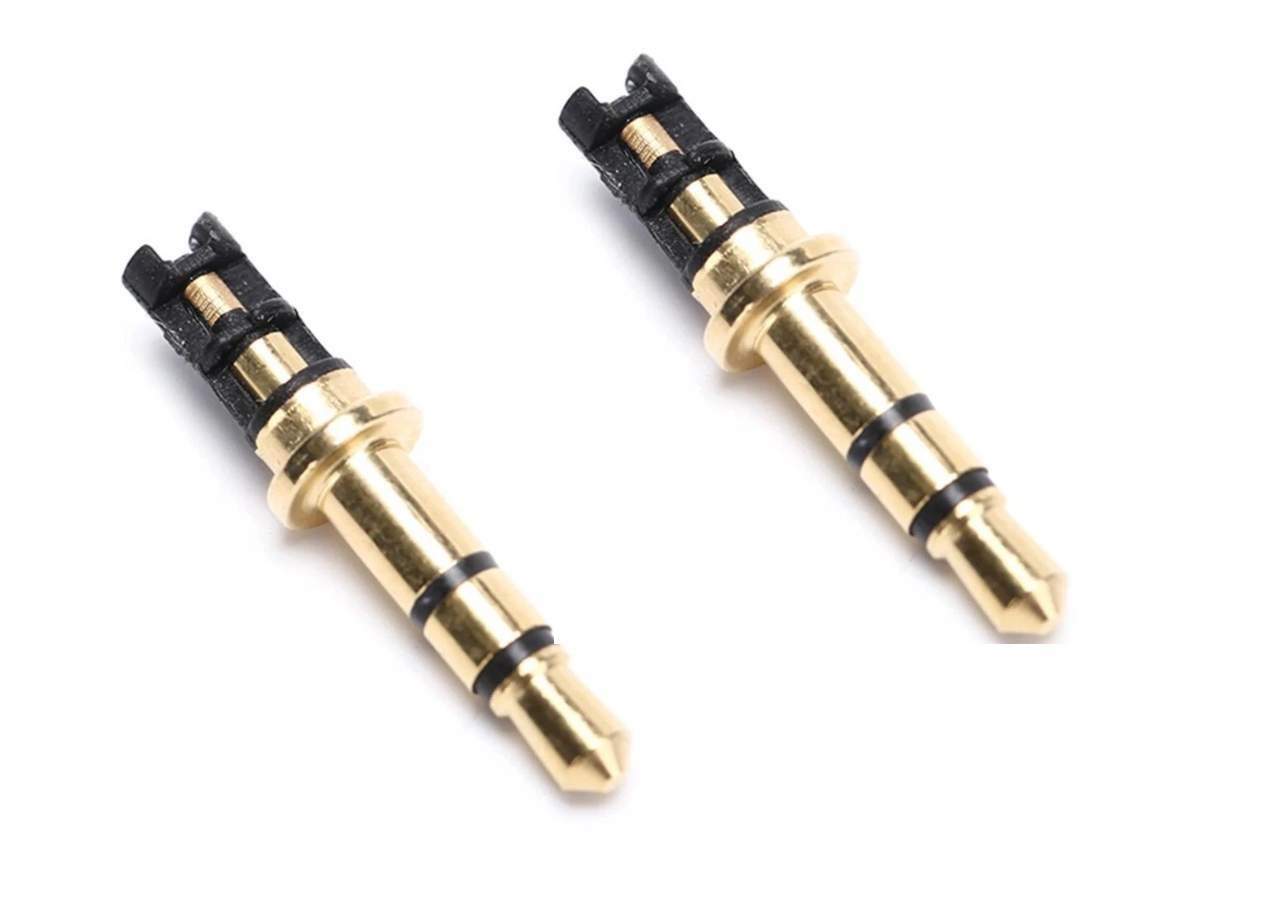

Come si saldano questi slim jack da 3,5 mm senza distruggerli? Mi servono per costruire un cavo per una Beyerdynamic Amiron.



[widemediaphotography]

Supposto che tu conosca il pin-out (posizione dei poli) ti serve un saldatore a punta sottile ( meglio se con controllo della temperatura), una terza per saldatura. In questo caso devi evitare di fondere l'isolante. Sul tubo trovi dei tutorial che puoi seguire, anche in lingua italiana. In rete trovi anche il pin out che mi sembra di tipo dual mono. Ora sono fuori e non davanti ad un pc...

[Amedeo.R.]

Agli ottimi consigli, aggiungo di prestagnare entrambe le parti e poi procedere al matrimonio tra le due.

Stagno 60-40 con flussante all’interno oppure da applicare al bisogno.

non indugiare troppo altrimenti postresti sciogliere le parti.

[wow]

Il pin out non dovrebbe essere un problema perché al limite lo copio da un cavo cuffie qualsiasi (cmq i due pin estremi o la punta dovrebbero essere polo caldo e il più interno negativo). Mi terrorizza la saldatura. Avrei il saldatore giusto e tutto il resto, ma non è roba per me...

[PL-L1000]

@wow, prova, non esplode nulla e potresti anche scoprire che te la cavi!

[wow]

In configurazione sbilanciata, userei i quattro conduttori per il segnale, la calza conviene collegarla lato jack o lasciarla scollegata ?



[Amedeo.R.]

Dipende, generalmente si lascia scollegata...

Collegata solo lato sorgente solo in casi particolari, come cavo molto lungo o presenza di alimentatori switching, altre fonti di disturbo.

che cavo hai scelto per cablare?

[appecundria]

@wow e soprattutto non ci soffiare sopra dopo la saldatura! 🙂

[wow]

Userò un Canare L 4e6s Star Quad. In precedenza ne avevo realizzato uno lungo 3 MT, con calza scollegata ambo i lati con il Mogami Neglex 2893 Miniature Quad per una Hifiman 4xx He.

Il vero problema per molte Beyerdynamic è trovare appunto i jack da 3.5 mm abbastanza piccoli da entrare negli alloggiamenti lato cuffia e pertanto stavo pensando di usare quei mini mini jack micidiali adeguatamente rivestiti di guaina termorestringente.

[wow]

9 ore fa, appecundria ha scritto:

soprattutto non ci soffiare sopra dopo la saldatura!

Dici sul serio? 😮

Dopo ogni saldatura soffio (di più per lo scampato pericolo) 😁

[appecundria]

1 ora fa, wow ha scritto:

10 ore fa, appecundria ha scritto:

soprattutto non ci soffiare sopra dopo la saldatura!

Dici sul serio? 😮

È un errore che facevo in gioventù, poi mi spiegarono che è sacrilegio.

[wow]

2 ore fa, appecundria ha scritto:

È un errore che facevo in gioventù, poi mi spiegarono che è sacrilegio.

Buono a sapersi.
