Valvola 300B dal suono dolce

[walge]

Anche Audiogears dovrebbe averle





W

[OLIMPIA2]

10 ore fa, acam75 ha scritto:

....vuoi dirmi che tra un ecc88 Siemens A0 e una A3, ovviamente con tubi in ordine e non acquistati alla pene di segugio, la differenza è sostanziale?..sarà il circuito ed il resto della componentistica che farà  la differenza più grande......poi se mi parli di Dht usate come finali posso concodare che il discorso cambia....cordialmente Andrea

Hai lo schema del tuo Line Magnetics? Per capire come viene utilizzata la 300B. Gli accoppiamenti tra gli stadi sono con condensatore? Il bias dei tubi è fisso o automatico?

[acam75]

@mariovalvola ....mitico come sempre..💯 e lode per come ti impegni per le zucche vuote come la mia..😄

@OLIMPIA2..non ho lo schema ma da quanto si legge in rete dovrebbe essere qualcosa di simile ad un vecchio schema americano...ci sono due ecc83, poi la 310A che pilota la 300B che pilota la 845 fose con un interstadio in mezzo?...eroga 24 watt canale e il bias si regola valvola per valvola, ci sono anche quattro trimmer per regolare l'hum delle 300B e delle 845...personalmente mi piace molto ed è stata una bella sorpresa...cordialmente Andrea

[OLIMPIA2]

Quindi puoi regolare il bias delle 300B e delle 845 mentre le 310A e le ECC83 hanno bias automatico.

Di interstadio non ne vedo, credo che tutti gli accoppiamenti siano a condensatore. Sarebbero tre condensatori in serie al segnale più gli eventuali dei bias automatici.

Sono davvero tanti...

[acam75]

@mariovalvola P.S. sto passando tutti i sabati pomeriggi con l'ingegnere, ma cavalo quanto è difficile capire....certi concetti che con pazienza mi spiega fatico a farli miei...cordialmente Andrea

[acam75]

@OLIMPIA2 ...mi rimetto alla tua analisi, peccato tu non sia più in attività...cordialmente Andrea

[OLIMPIA2]

Adesso, acam75 ha scritto:

@OLIMPIA2 ...mi rimetto alla tua analisi, peccato tu non sia più in attività...cordialmente Andrea

Adesso sono in pensione però faccio ancora manutenzione per alcuni miei vecchi clienti. E poi mi diletto con il DIY.

[acam75]

@OLIMPIA2 ...posso disturbarti in mp?

[OLIMPIA2]

7 minuti fa, acam75 ha scritto:

@OLIMPIA2 ...posso disturbarti in mp?

Certamente

[vannigsx]

2 ore fa, mariovalvola ha scritto:

Io contesto metodo. Il resto è conseguente. E' stato il comportamento cumulativo degli acquirenti compulsivi acefali, dei tube roller, del "vediamo che effetto fa" che ha fatto lievitare i prezzi di certi gioielli che andrebbero impiegati con ben altre cognizioni. I tubi non dovrebbero essere usati così. Impiegare simili gioielli su ampli modesti, con grossi vincoli, genera solo aborti dorati. E' questo che non passa. Io ho usato e impegherò ancora tubi carissimi ma che, per fortuna, ho pagato pochi euro. Al contrario di molti non faccio baratti, commerci e speculazioni.

E' la mania del tubo griffato usato senza cognizione a generare mostri, enormi speculazioni, errori marchiani e successivi ricorsi a sedicenti tecnici rapaci e più ignoranti dei loro clienti. Penso che molti possano avere una casistica personale a tal proposito.

Gli appassionati devono decidersi. Possono starci utenti appassionati che si avvalgono di tecnici realmente preparatri ( più rari dei tubi TFK) che si godono la musica con i loro piccoli o grandi gioielli e non li toccano.

Ci stanno molto meno e sono pericolosi,  quelli che comprano gli ampli a tubi per poter sostituire le valvole. Per carità, ognuno con le proprie cose fa quello che vuole ma la forma mentis rimane criticabile. Sostituire i componenti attivi solo per osservare a orecchio le differenze, senza nessuno strumento è, dal punto di vista anche solo logico, un errore. Più l'apparecchio è complesso più l'errore si propaga.

In un banale monotriodo senza feedback, Il peggio che può succedere è una distorsione diversa per gli effetti della cancellazione armonica non controllata e uno sbilanciamento tra i canali ( capita anche questo se non lo verifichi ). Proprio per allargare le possibilità di chi desidera sperimentare, suggerisco di ampliare prima la propria base di conoscenze. Senza, tutto, diventa fumoso e posticcio. Senza, ti ritrovi in balia di venditori rapaci che sanno titillarti dove sei vulnerabile svuotandoti il portafoglio. Questo vale per gli acquisti di apparecchiature e di tubi. Solo l' ignoranza rende possibile la presenza di certi "operatori". Leggere di più, farsi un poco le basi  ( internet è strepitoso. Quello che prima era prerogativa di una ristrettissima cerchia di appassionati, ora è disponibile. Basta cercare. Esistono formidabili biblioteche gratuite ). Non è una questione di tempo. In realtà più acqusisci conoscenze, più risparmi tempo e soldi ed eviti un moltissimi problemi che, spesso, ci si crea da soli.

Tutto questo, ovviamente, senza nessuna vis polemica ma, soprattutto quando si hanno a disposizione persone preparate, ex-costruttori, anziani ingegneri, bisogna sfruttarli per quello che possono insegnarti. Sai a chi mi riferisco.

Per ritornare in tema, ieri, con un'ora di lavoro per sistemare bene la corretta corrente di accensione ( i miei ampli sono geneticamente nemici dei tube roller usando sempre le schede di Tent e anche le più critiche schede di Rod Coleman per accendere i DHT. Questo richiede molte attenzioni e verifiche quando effettui una sostituzione), ho rimesso le WE300B. Ho usato le relativamente più recenti che ho in casa. Ritorna un diversissimo piacere di ascolto che prima, con le Summit, non c'era.

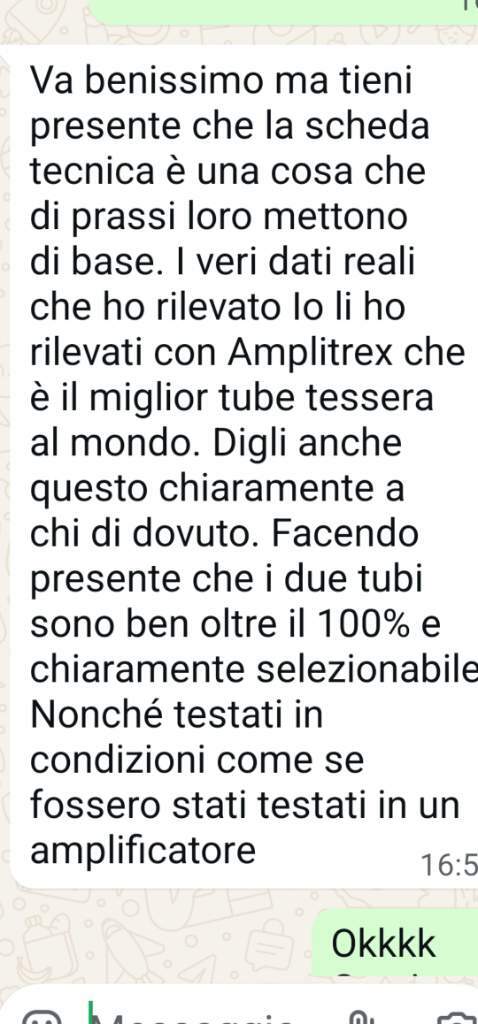

Non erano quelle che consigliava Walge? Sono del primo lotto delle repliche. In apparenza, osservando le curve, sono prive dei difetti citati in precedenza. Il merito delle verifiche con l'amplitrex è che, incredibilmente, sono state effettuate correttamente a parità di corrente. Mi sfugge la tensione anodica e di griglia utilizzata sull'amplitrex. Se ti fornisse le foto dei due cartoncini beige fatte e le tensioni usate per verificare sull'amplitrex, ci si potrebbe ragionare.

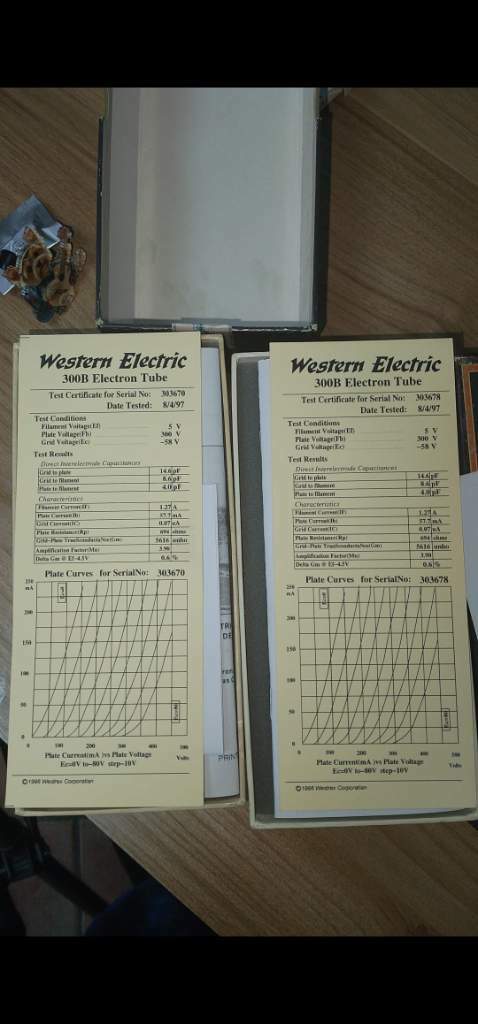

Intendi questi due cartoncini alle spalle ?

[vannigsx]

inoltre il venditore ne ha 3 in vendita con dati diversi 67   -   67/68  -   73 mA

[mariovalvola]

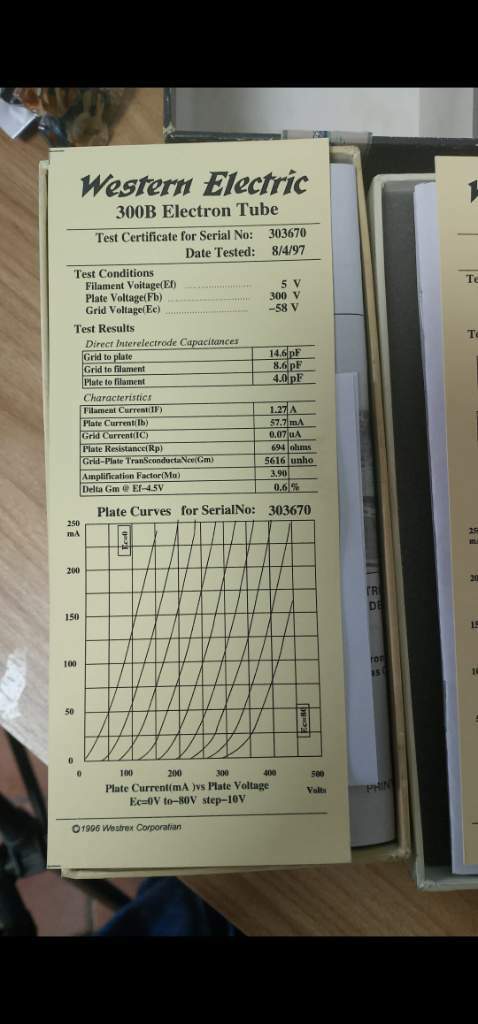

@vannigsx, sarebbe utile avere le foto dei due cartellini con la scritta Western Electric con stampate le curve anodiche

Come questi



e i dati completi delle misure rilevate con l'Amplitrex. Da quei due fogliettini, si vede solo la Gm e Ia ma non si indica la tensione anodica e la tensione di griglia.

[vannigsx]

5 minuti fa, mariovalvola ha scritto:

@vannigsx, sarebbe utile avere le foto dei due cartellini con la scritta Western Electric con stampate le curve anodiche

Come questi



e i dati completi delle misure rilevate con l'Amplitrex. Da quei due fogliettini, si vede solo la Gm e Ia ma non si indica la tensione anodica e la tensione di griglia.

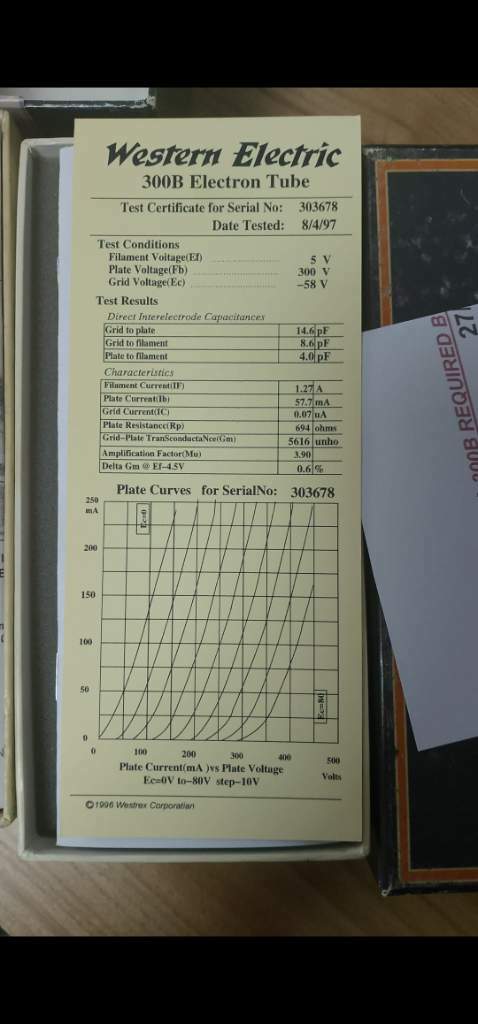

Eccoli

[mariovalvola]

Nelle altre due, affiora il solito marchiano errore tipico dei venditori moderni di tubi. La Gm in una coppia di tubi, la si rileva a parità di corrente anodica non a parità di negativo di griglia.

[mariovalvola]

Così io sarò sguercio ma non leggo bene. DEvi poter vedere bene le condizioni di misura e i dati rilevati da WE. Non capisco se sia la foto o cosa ma hanno un profilo che sembra editato però forse è un illusione della foto
