Come si capisce se un amplificatore è bilanciato?

[Boris Lametta]

Gli amplificatori bilanciati veri sono più rari di quanto si pensi. Molti amplificatori anche blasonati e dotati di ingressi XLR in realtà non sono bilanciati veri. Come giustamente dice @captainsensible bisognerebbe guardare lo schema elettrico. Anche guardando sotto il cofano non è immediato capirlo.

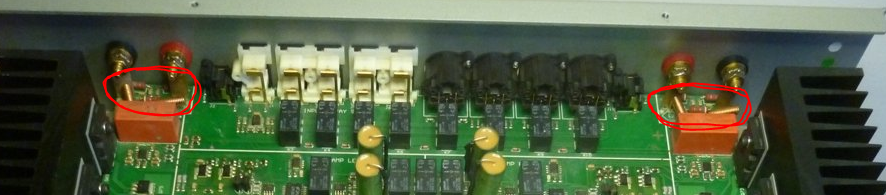

Una condizione sufficiente, è sicuramente la presenza di 2 induttanze d'uscita anzichè una sola per ogni canale.

.

[dec]

@Giannimorandi Perdonami ma mi pare che tu stia facendo un po' di confusione.

Un circuito push-pull separa ed amplifica semionde positive e semionde negative del segnale attraverso due dispositivi attivi.

Un circuito bilanciato amplifica tutto il segnale attraverso due linee di amplificazione complete, separate e invertite di fase.

Quindi a parità di circuitazione i dispositivi attivi raddoppiano.

Poi non sono un tecnico, magari chi ne mastica piu' di me ti rispondera' con maggior chiarezza e dovizia di particolari.

[Giannimorandi]

@dec e non è la stessa cosa?

[jakob1965]

@Giannimorandi guarda sono illuminanti le lezioni (sono delle vere e proprie lezioni di elettrotecnica) dell'Ing. Rossi di norma proprio su questo argomento - i circuiti push pull non sono bilanciati - ma guarda i video - da li capisci meglio

[dec]

49 minuti fa, Giannimorandi ha scritto:

@dec e non è la stessa cosa?

No.

[Fabio Cottatellucci]

20 ore fa, Summerandsun ha scritto:

Chiedevo un metodo alternativo tipo quello col tester

Prova a vedere se nel manuale o nella documentazione al suo sito il costruttore raccomanda di non collegare il negativo di segnale alla calza dei cavi con cui è collegato l'apparecchio.

[Erik il Rosso]

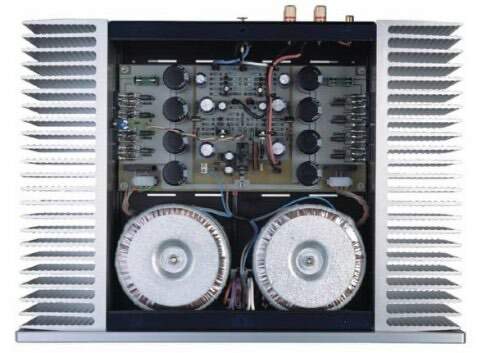

Se non erro un finale bilanciato dovrebbe avere più o meno questo spezzo, cioè con due rami di amplificazioni speculari e identici come questo, il mio misconosciuto ma ottimo Kairn K1 da 50w in classe A.

[captainsensible]

L'amplificatore bilanciato per autonomasia è composto da due ampli uguali (sbilanciati) collegati a ponte pilotati uno dal ramo + e un altro dal ramo - del segnale bilanciato.

Questa sarebbe la definizione



CS

[Summerandsun]

1 ora fa, Fabio Cottatellucci ha scritto:

Prova a vedere se nel manuale o nella documentazione al suo sito il costruttore raccomanda di non collegare il negativo di segnale alla calza dei cavi con cui è collegato l'apparecchio.

Ok, stasera guardo.

Questa informazione, se confermata, di cosa è indice?

Grazie

[Fabio Cottatellucci]

1 ora fa, Summerandsun ha scritto:

Questa informazione, se confermata, di cosa è indice?

Massa flottante in un ampli = circuitazione bilanciata.

In realtà, teoricamente, si potrebbe progettare un ampli con la sola massa flottante senza l'altro requisito del bilanciamento (positivo e negativo sfasati di 180° e non collegati a massa), ma non me ne vengono in mente esempi correnti.

[captainsensible]

@Summerandsun per curiosità,  per capire, ma questa informazione a cosa ti servirebbe?



CS

[Summerandsun]

8 ore fa, Fabio Cottatellucci ha scritto:

Prova a vedere se nel manuale o nella documentazione al suo sito il costruttore raccomanda di non collegare il negativo di segnale alla calza dei cavi con cui è collegato l'apparecchio.

Ho verificato sul manuale e non c'è scritto nulla a riguardo

[Summerandsun]

4 ore fa, captainsensible ha scritto:

@Summerandsun per curiosità,  per capire, ma questa informazione a cosa ti servirebbe?



CS

Credo che per ottenere una catena audio sensata (o perlomeno che sfrutti appieno i componenti e che non li mortifichi) occorra che i componenti siano "della stessa specie".

Le informazioni da parte dei costruttori mi sembrano spesso nebulose sull'argomento. Molti apparecchi ormai presentano sia XLR che RCA e un non tecnico come me si trova in difficoltà (o con paranoie audiofile ).

[captainsensible]

@Summerandsun le connessioni bilanciate sono state inventate per ridurre la possibilità di disturbi sulle linee di collegamento di alcune decine di metri tipiche del settore professionale.

Non hanno altro scopo e considera che gli apparecchi professionali normalmente NON sono bilanciati eccetto che nelle connessioni, in quanto non c'e' un effettivo vantaggio a farli bilanciati.

Io non mi farei problemi se gli apparecchi vanno bene e non ci sono problematiche di collegamento.



CS

[Summerandsun]

4 ore fa, captainsensible ha scritto:

@Summerandsun per curiosità,  per capire, ma questa informazione a cosa ti servirebbe?



CS

Nel mio caso la curiosità è nata dopo l'acquisto del Gold note is1000.

L'ho collegato a un dac smsl d300 che può uscire sia bilanciato che sbilanciato, anche contemporaneamente.

Per giocare lì ho collegati sia in bilanciato che sbilanciato e ho notato differenze notevoli. Sbilanciato suono più caldo e un filo meno dettagliato. XLR più aperto e dettagliato, ma leggermente meno godurioso. Esagerando s'intende, dato che è un piacere ascoltare in entrambe le modalità.

La domanda comunque che mi è sorta è: smsl è bilanciato e is1000 non so, non sto per caso sfruttando male entrambi?

A quel punto ho chiesto a GN quale fosse l'ingresso migliore dell'amplificatore e mi rispondono dopo un istante indicando con sicurezza XLR. La motivazione? meno rumore (e fin qua ok) e 2 operazionali anziché uno.

Consigliano di collegare la sorgente migliore all'xlr e che Gold note il segnale bilanciato lo tratta bene. Ne sono certo, ma l'amplificatore è bilanciato o no? ...e il tarlo è sempre lì...

[Summerandsun]

8 minuti fa, captainsensible ha scritto:

@Summerandsun le connessioni bilanciate sono state inventate per ridurre la possibilità di disturbi sulle linee di collegamento di alcune decine di metri tipiche del settore professionale.

Non hanno altro scopo e considera che gli apparecchi professionali normalmente NON sono bilanciati eccetto che nelle connessioni, in quanto non c'e' un effettivo vantaggio a farli bilanciati.

Io non mi farei problemi se gli apparecchi vanno bene e non ci sono problematiche di collegamento.



CS

Ho sempre il tarlo di conversioni non ottimali bilanciato-sbilanciato o viceversa.

E quindi ad esempio...se volessi cambiare dac, mi converrebbe cercarlo bilanciato o sbilanciato?



[eduardo]

5 minuti fa, Summerandsun ha scritto:

Ho sempre il tarlo di conversioni non ottimali bilanciato-sbilanciato o viceversa.

E quindi ad esempio...se volessi cambiare dac, mi converrebbe cercarlo bilanciato o sbilanciato?



Ti converrebbe cercarlo che fa bene il proprio lavoro e basta.

Io ho una sorgente bilanciata pura, un pre bilanciato puro, e due finali uguali non bilanciati, e insieme suonano benissimo.

Questo è importante

[Fabio Cottatellucci]

1 ora fa, Summerandsun ha scritto:

Consigliano di collegare la sorgente migliore all'xlr e che Gold note il segnale bilanciato lo tratta bene. Ne sono certo, ma l'amplificatore è bilanciato o no? ...e il tarlo è sempre lì...

Chiedilo a loro e passa la paura.
