Grundig Flach Box 380: collegamenti

[Fabfab]

Buonasera, sottopongo un quesito che magari è di facile soluzione ma essendo ignorante....:

ho una coppia dei diffusori in oggetto ai quali sono stati tolti gli spinotti originari, se non sbaglio quelli punto-linea. Come li collego all'ampli, non essendo indicati + e -, rosso e nero, ecc. sui cavi spellati? Grazie

[paolosances]

@Fabfab pila da 9 volts, se il cono del woofer si sposta in avanti ,non ti resta che contrassegnare il polo del trasduttore ( collegato al positivo della pila) come positivo.



[Fabfab]

Grandeee, sai come si tolgono le griglie in metallo per vedere il woofer?

In ogni caso, per curiosità, se collego i diffusori invertendo la polarità, cosa succede?

[argonath07]

Se ci fai caso i due fili che escono dal diffusore sono diversi, uno è rotondo l’altro è zigrinato, uno é positivo l’altro negativo

per togliere le griglie devi tirarle perché sono incollate con una sorta di catrame

[paolosances]

7 ore fa, argonath07 ha scritto:

uno è rotondo l’altro è zigrinato, uno é positivo l’altro negativo

Non avevo fatto caso sulla morfologia dei trefoli; ma come possiamo avere compiuta certezza della polarità?

[argonath07]

1 ora fa, paolosances ha scritto:

Non avevo fatto caso sulla morfologia dei trefoli; ma come possiamo avere compiuta certezza della polarità?

Nel corso degli anni ho avuto diversi diffusori Grundig, non ricordo quale modello aveva i cavi tagliati, il filo liscio è il positivo, il negativo no.

[Fabfab]

4 ore fa, argonath07 ha scritto:

Nel corso degli anni ho avuto diversi diffusori Grundig, non ricordo quale modello aveva i cavi tagliati, il filo liscio è il positivo, il negativo no.

Buono a sapersi, stasera controllo👍

[argonath07]

5 minuti fa, Fabfab ha scritto:

Buono a sapersi, stasera controllo👍

Vedrai che é così 😊

[Velvet]

Per convenzione, se il costruttore l'ha rispettata, il punto è positivo la linea il negativo.

[Fabfab]

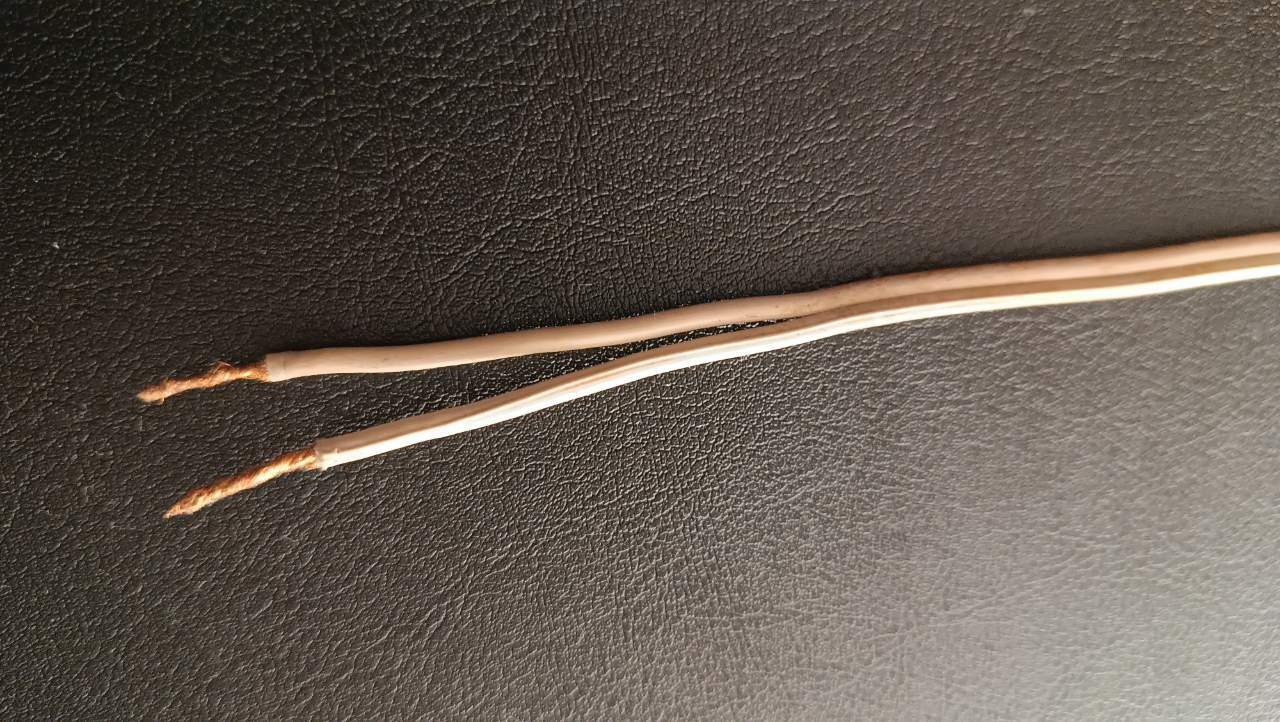

@argonath07 allora, ho controllato i fili e sembrano entrambi lisci, solo uno dei due presenta una linea che corre per tutta la lunghezza del cavo. Credo che sia, a questo punto, quello +.

Allego la foto, non so se si vede ma il filo in basso (quello illuminato maggiormente dalla luce) è quello che presenta la linea rialzata

[argonath07]

23 minuti fa, Fabfab ha scritto:

@argonath07 allora, ho controllato i fili e sembrano entrambi lisci, solo uno dei due presenta una linea che corre per tutta la lunghezza del cavo. Credo che sia, a questo punto, quello +.

Allego la foto, non so se si vede ma il filo in basso (quello illuminato maggiormente dalla luce) è quello che presenta la linea rialzata

No

quello sopra é positivo quello sotto negativo

[Fabfab]

12 minuti fa, argonath07 ha scritto:

No

quello sopra é positivo quello sotto negativo

Quindi quello sopra (senza la linea rialzata, quindi) è quello positivo?

[argonath07]

1 minuto fa, Fabfab ha scritto:

Quindi quello sopra (senza la linea rialzata, quindi) è quello positivo?

Esatto!
liscio positivo

linea rialzata negativo

[Bazza]

8 ore fa, argonath07 ha scritto:

Esatto!
liscio positivo

linea rialzata negativo

Confermo.

E comunque basta che entrambe le casse siano collegate allo stesso modo.
