Computer per audio: modifica di un case OriginAE X15e

[Paky33]

Come da titolo, ho comprato usato ma in condizioni pari al nuovo, il case OriginAE X15e. All'epoca era uno dei migliori case per un PC Audio-Video. Costava una piccola fortuna. Purtroppo in alluminio col pannello da ben 8mm, oggi non se ne producono più.

Questo case ha uno schermo touch sul pannello frontale e 5 tasti per entrare nel menù dello stesso.

Ho pensato di moddare il tutto sostituendo il vecchio pannello touch con uno moderno. Il problema è che i pannelli attuali sono in 16:9 e non 4:3 come il vecchio. Dopo una notte passata a verificare misure sul web, ho preso, su Amazon, questo:

Waveshare 7inch HDMI Display Capacitive Touch LCD 1024X600 Resolution IPS Screen Latest Version Supports All Versions of Raspberry Pi Windows Monitor.



Dovrebbero consegnarmelo oggi. Se le misure sono precise, con la sua cornice originale, dovrebbe calzare perfettamente con la scassa del pannello dell'OriginAE. Ho pensato di fare questa e altre modifiche perché il vecchio monitor è VGA e mi avrebbe costretto a mettere una serie di apparecchietti aggiuntivi per trasformare il segnale da VGA al formato attuale.

Premetto che uso una nuovissima scheda magre Gigabite Aorus con Intel Ultra 7 serie T (a basso consumo, per evitare ventole ecc.). La schda ha una porta HDMI interna per cui non devo passare cavi da dentro a fuori e viceversa.

Per utilizzare i tasti frontali con il lettore CD interno (non inorridite!) ho preso un Arduino a cui demanderò la funzione di utilizzare i tasti per i comandi del lettore. Mi toccherà solo una piccola modifica alla scheda dove sono allocati i 5 tasti del case per prelevare i contatti direttamente dagli interrutorini a pulsante originali.



Qualcuno ha già fatto roba simile?

[Paky33]

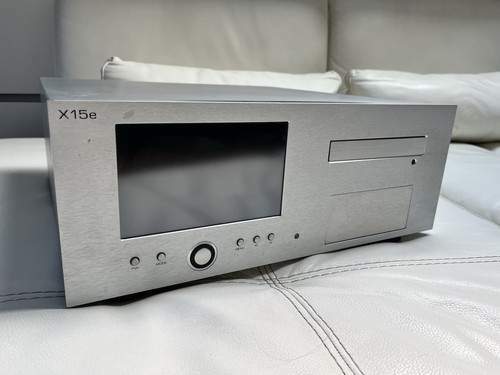

Questo è il case:.

Poi vi posto le foto dei vari passaggi

[Paky33]

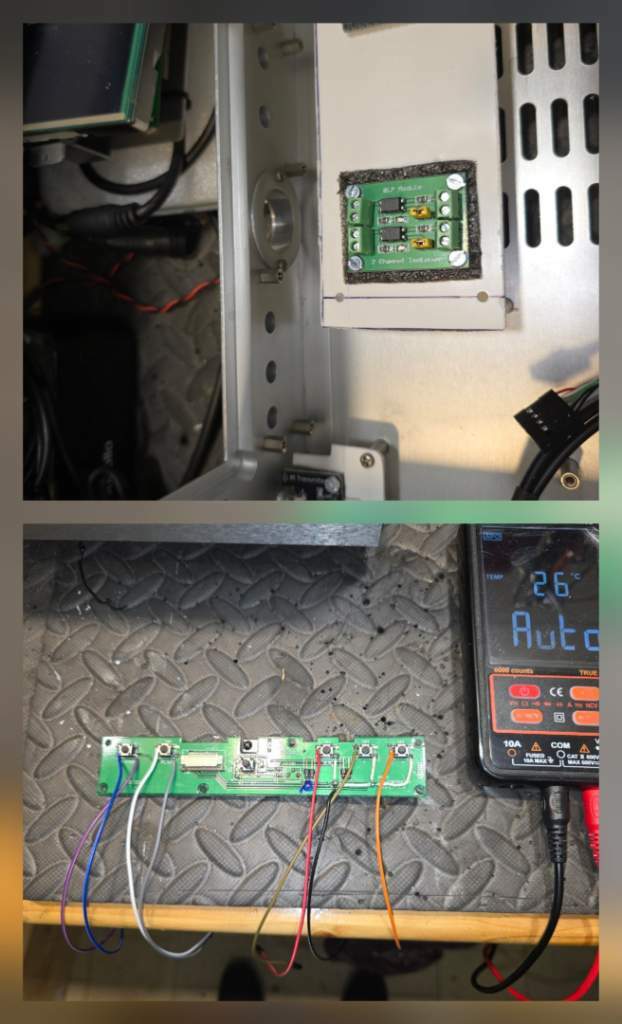

Aggiornamento: la scheda di gestione dei tasti del case modificata per l'Arduino

[Paky33]

Ulteriori passi aventi.

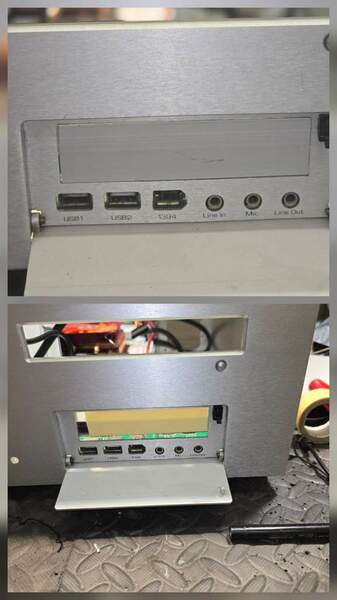

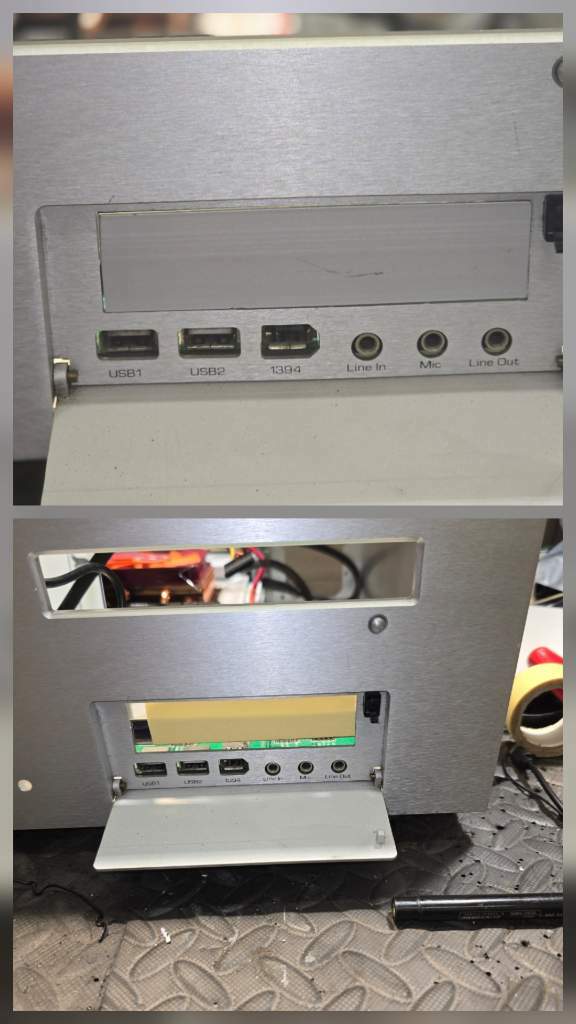

Il case mancava di un pulsante (eject del lettore CD) e sotto il pannello a molla, c'era un vano aperto che, forse ospitava un lettore multiplo di schede)

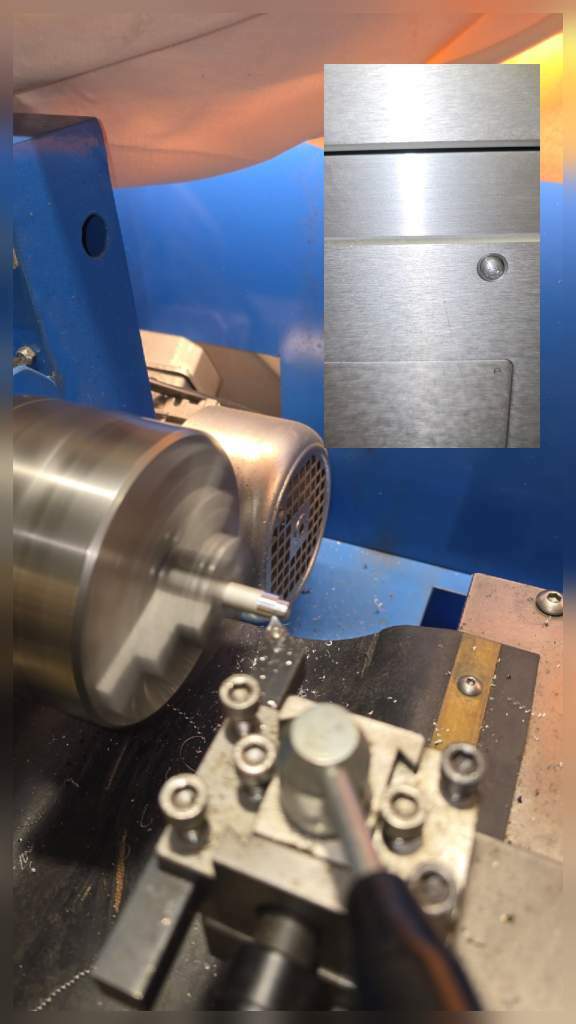

Ho rifatto il tastino al tornio ed ho incollato un pezzo di alluminio su una basetta di acciaio che ho tagliato a misura.

Queste le foto

[Paky33]

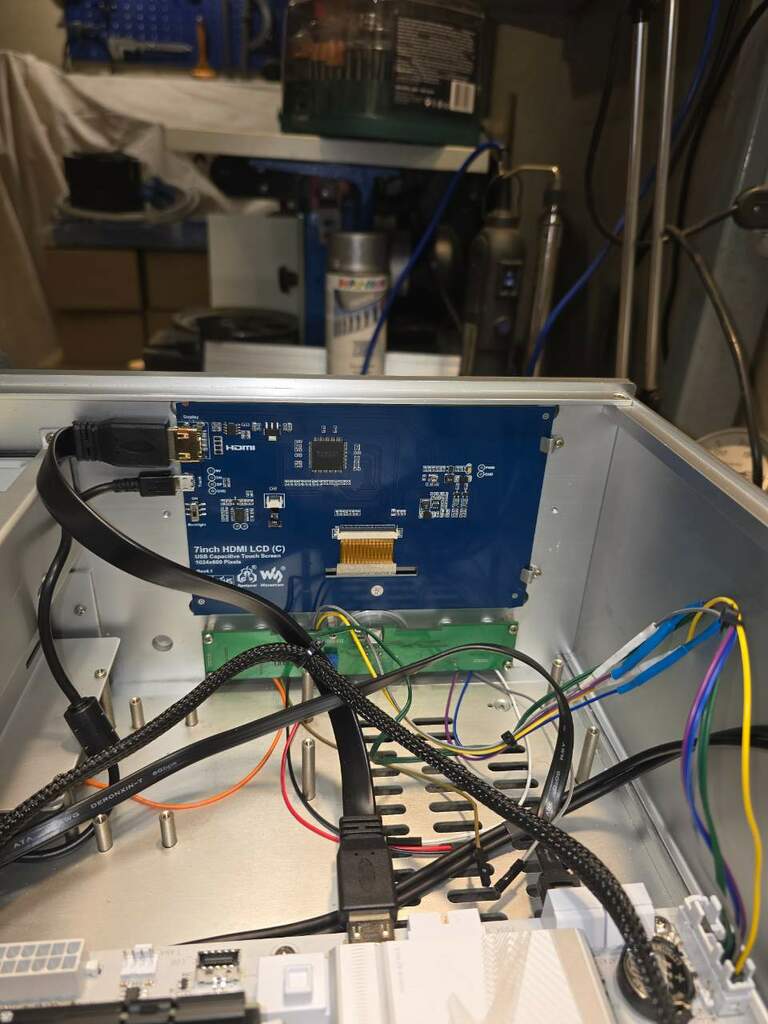

Questo il monitor HDMI appena arrivato e montato nella scassa originale del case

[ildoria76]

@Paky33 è un bel progettino divertente si vede che ti piace smanettare...io da qualche anno ho un pò sostituito quella che era la mia passione per l'Hardware pc con gli impianti hifi.



Dal 1994 ad oggi ho assemblato pc di tutti i generi, per diversi anni era diventato un secondo lavoro a tutti gli effetti, e gli HTPC sono stati da sempre i miei preferiti, ho quasi sempre avuto i Silverstone Grandia ma anche Lian Li etc..



Il tuo case OriginAE X15e me lo ricordo benissimo e sono stato più volte sul punto di acquistarlo, ma dato anche il costo molto elevato, alla fine ho sempre preferito un Case senza pannello interno perchè tanto lo usavo sempre sotto la tv e preferivo appunto usare uno schermo grande e dedicare il resto del budget sull'HW interno



Ma di recente anch'io ho voluto ricostruirne uno da usare quasi esclusivamente per HQPlayer, e gaming sempre sulla mia tv in salotto, ed al momento ha trovato posto nel mobile hifi ed è li ora mimetizzato insieme alle altre elettroniche.



Alla fine il lupo per il pelo ma non il vizio...



Tu vai avanti mi raccomando ed aggiornaci...complimenti per ora....addirittura il tastino fatto al tornio è un TOP...BRAVO.

[Paky33]

@ildoria76  Grazie

[Paky33]

Purtroppo i PIN per modificare i cavi dell'alimentatore lineare sono in ritardo e non ho ancora potuto finire il lavoro.

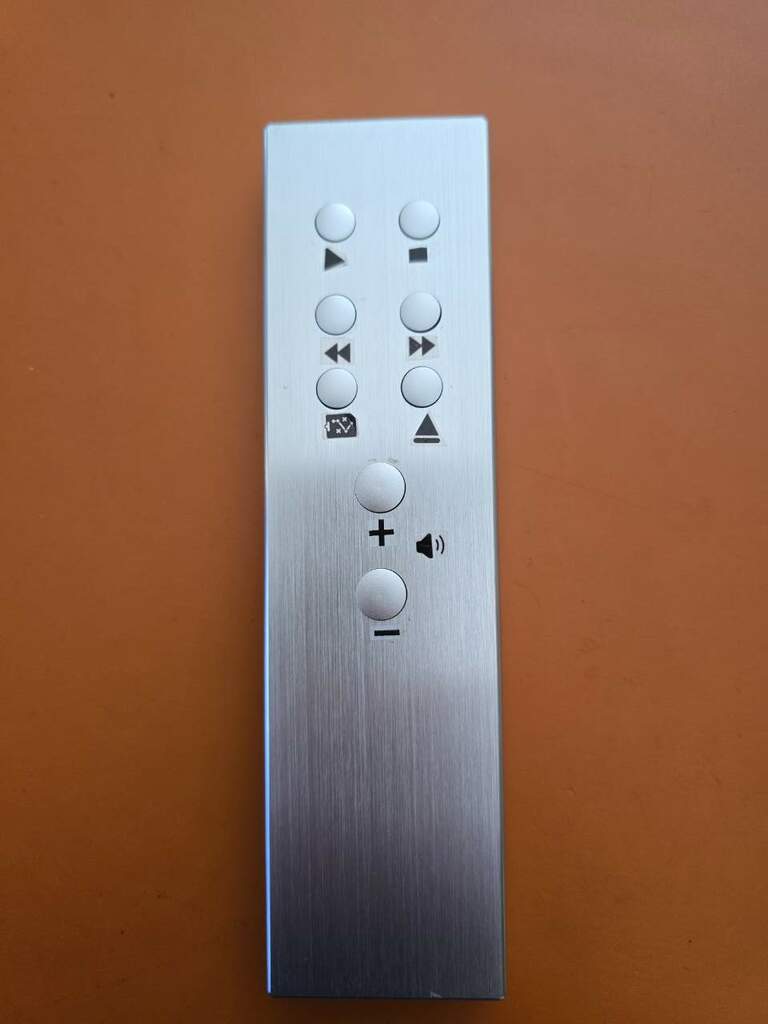

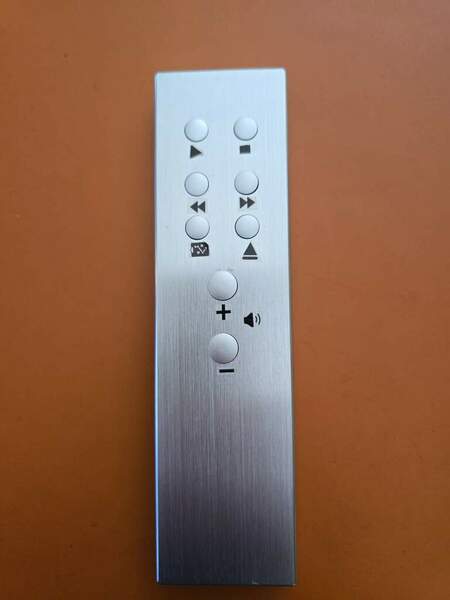

Nel frattempo mi è arrivato questo bellissimo telecomando in Alluminio scavato dal pieno.

Ho rilevato i codici che ho già messo nell'Arduino ed ho provveduto a fare la grafica dei pulsantini che potete vedere in foto

[Paky33]

 Sono ancora in attesa dei pin per il cablaggio dei connettori per l'alimentatore lineare.

I crucchi sono in ritardo per la consegna. Alla faccia della puntualità tedesca e di DHL!

Intanto sto pensando di aumentare l'amperaggio della linea a 5 volt. LA Gigabite Aorus Elite richiede una maggiore corrente anche su quella linea. Voglio sostituire il toroidale con uno da almeno 20 - 22 ampere

[Paky33]

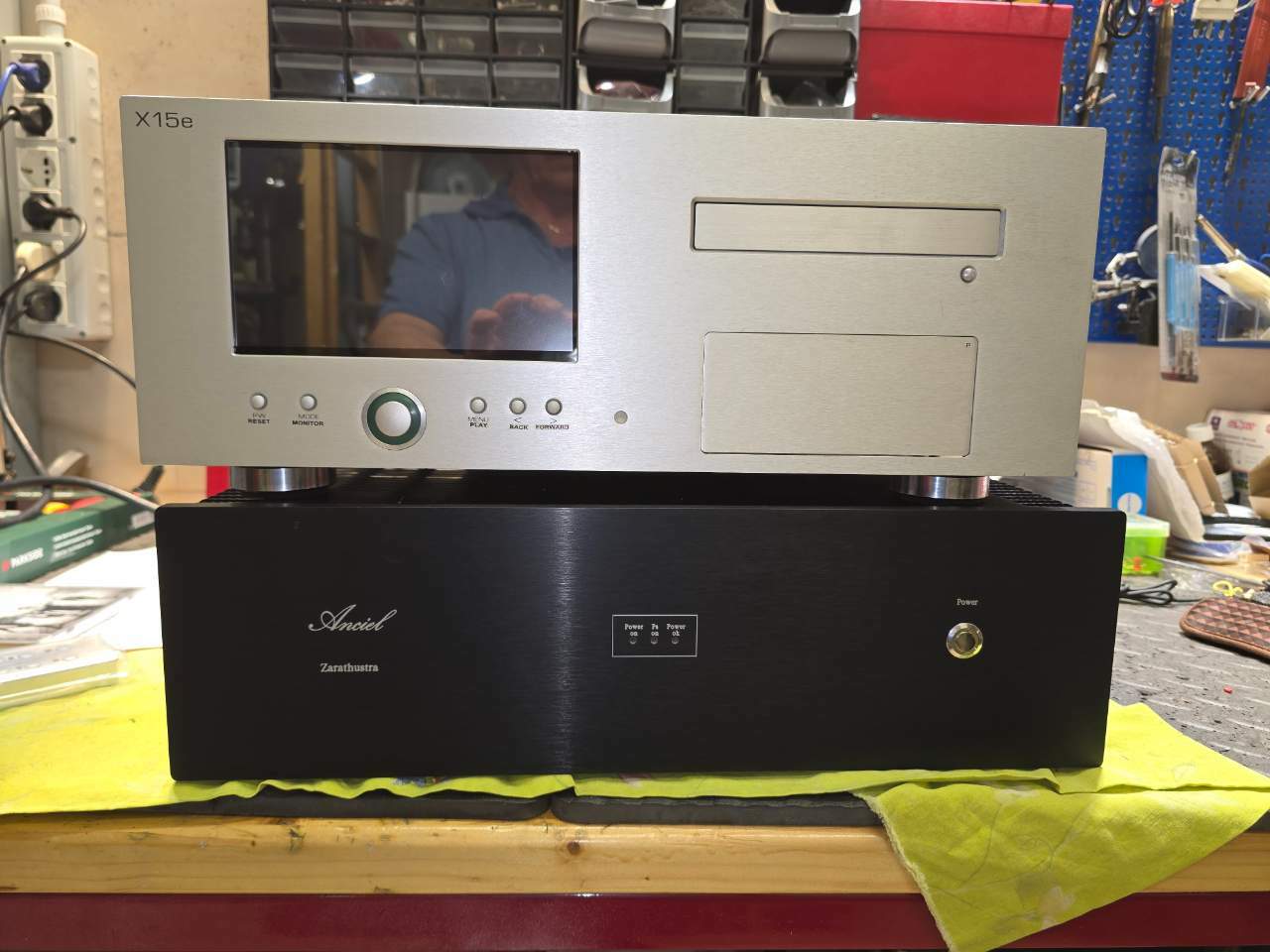

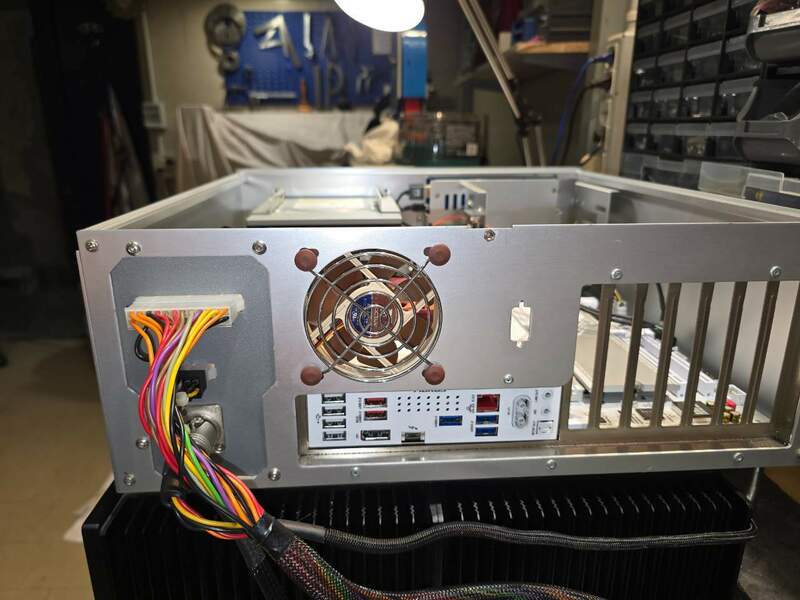

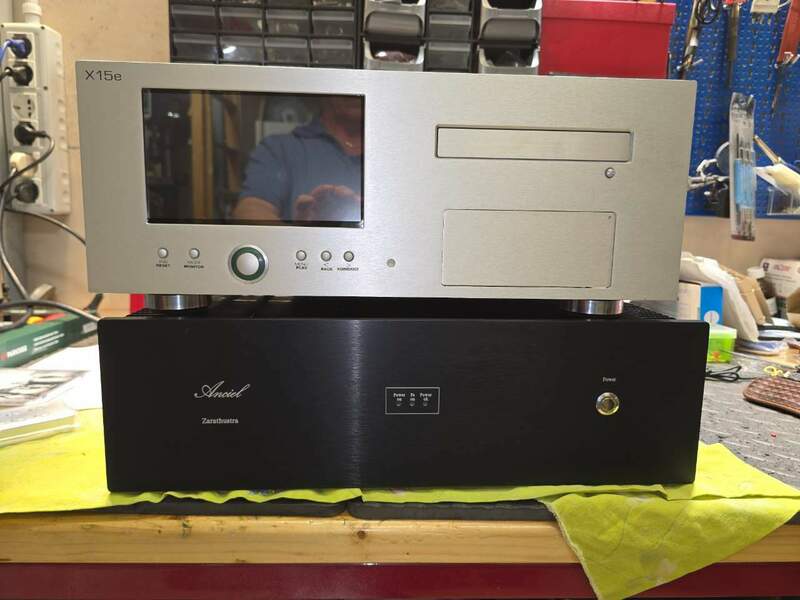

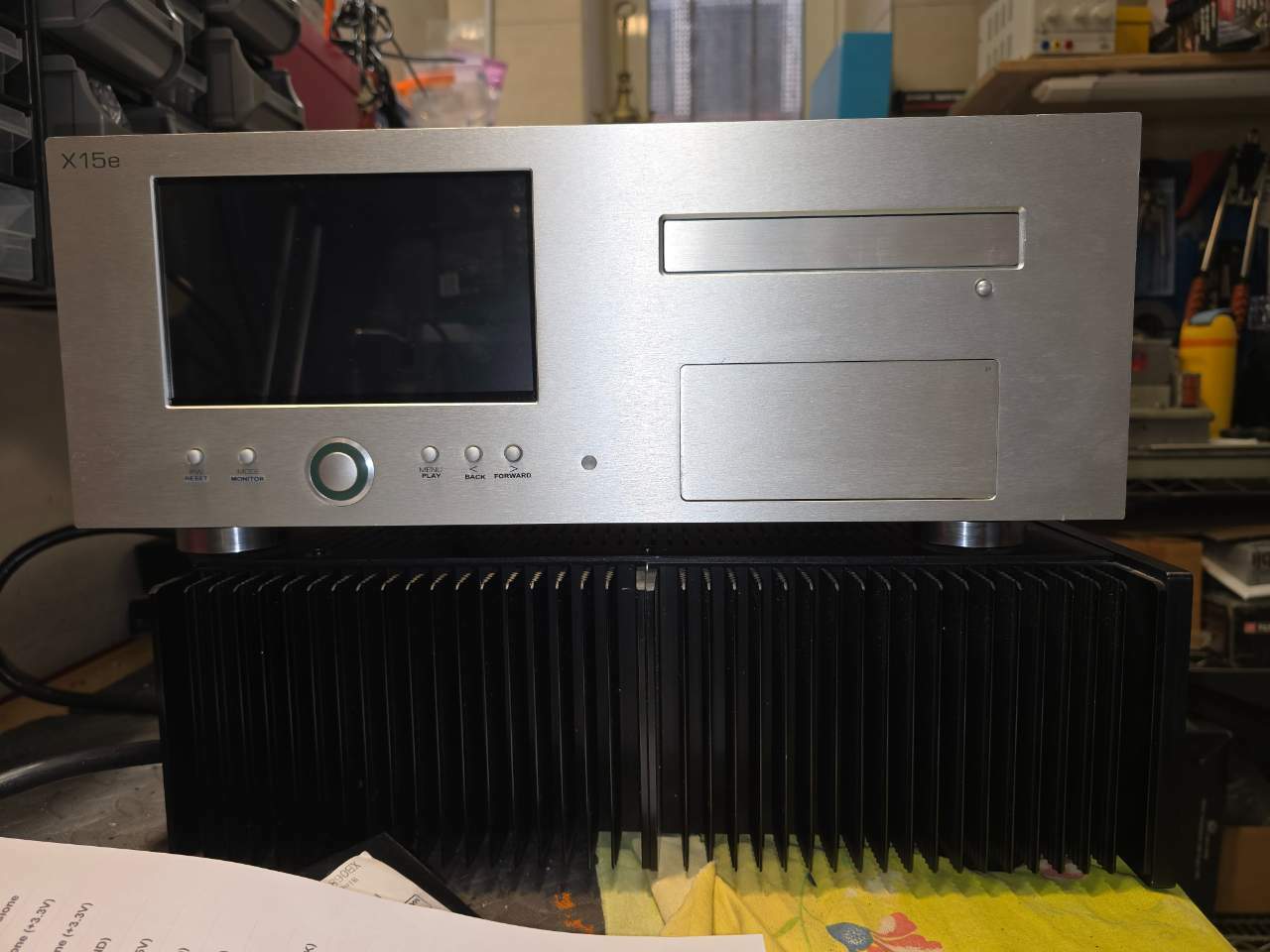

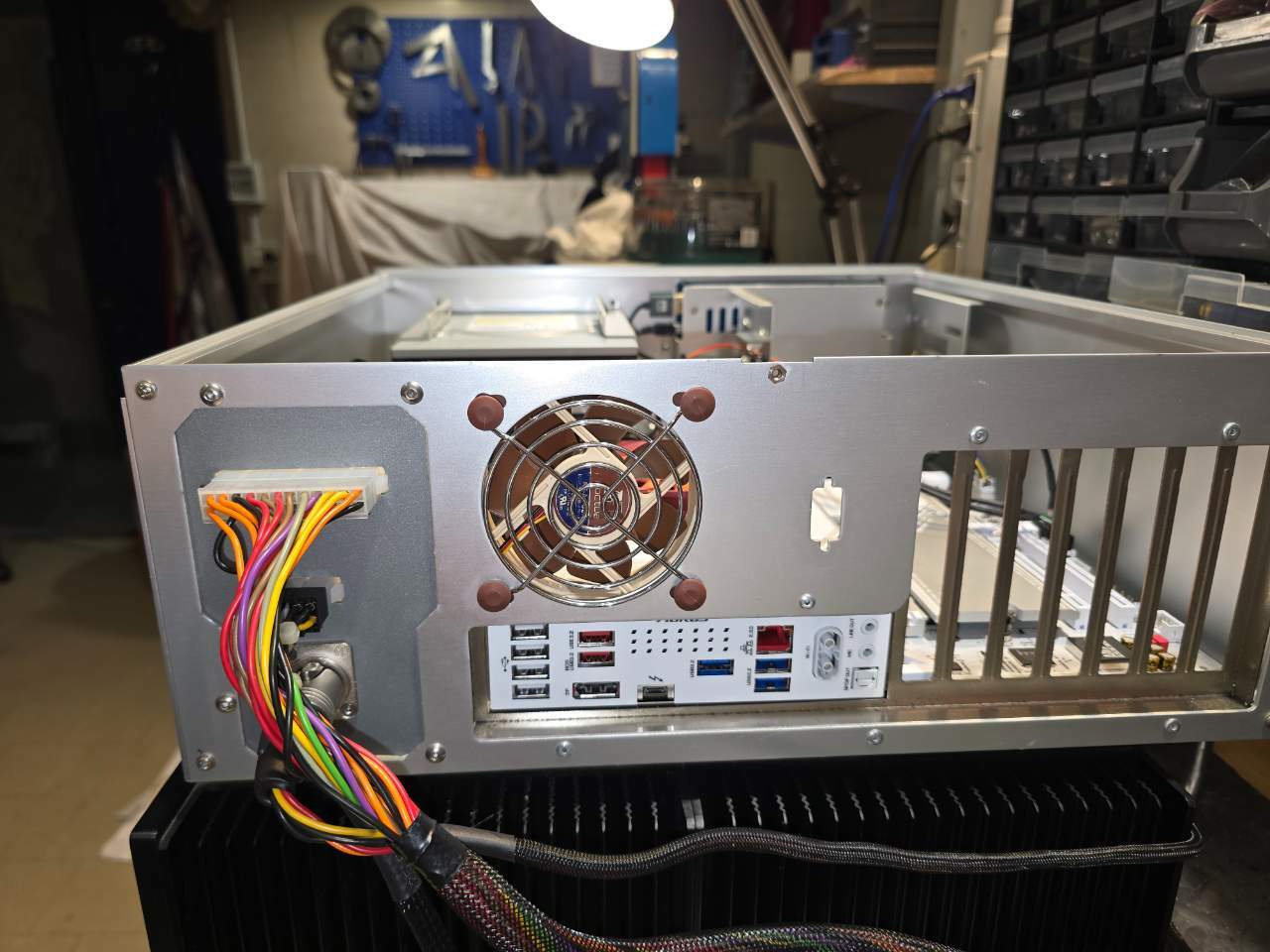

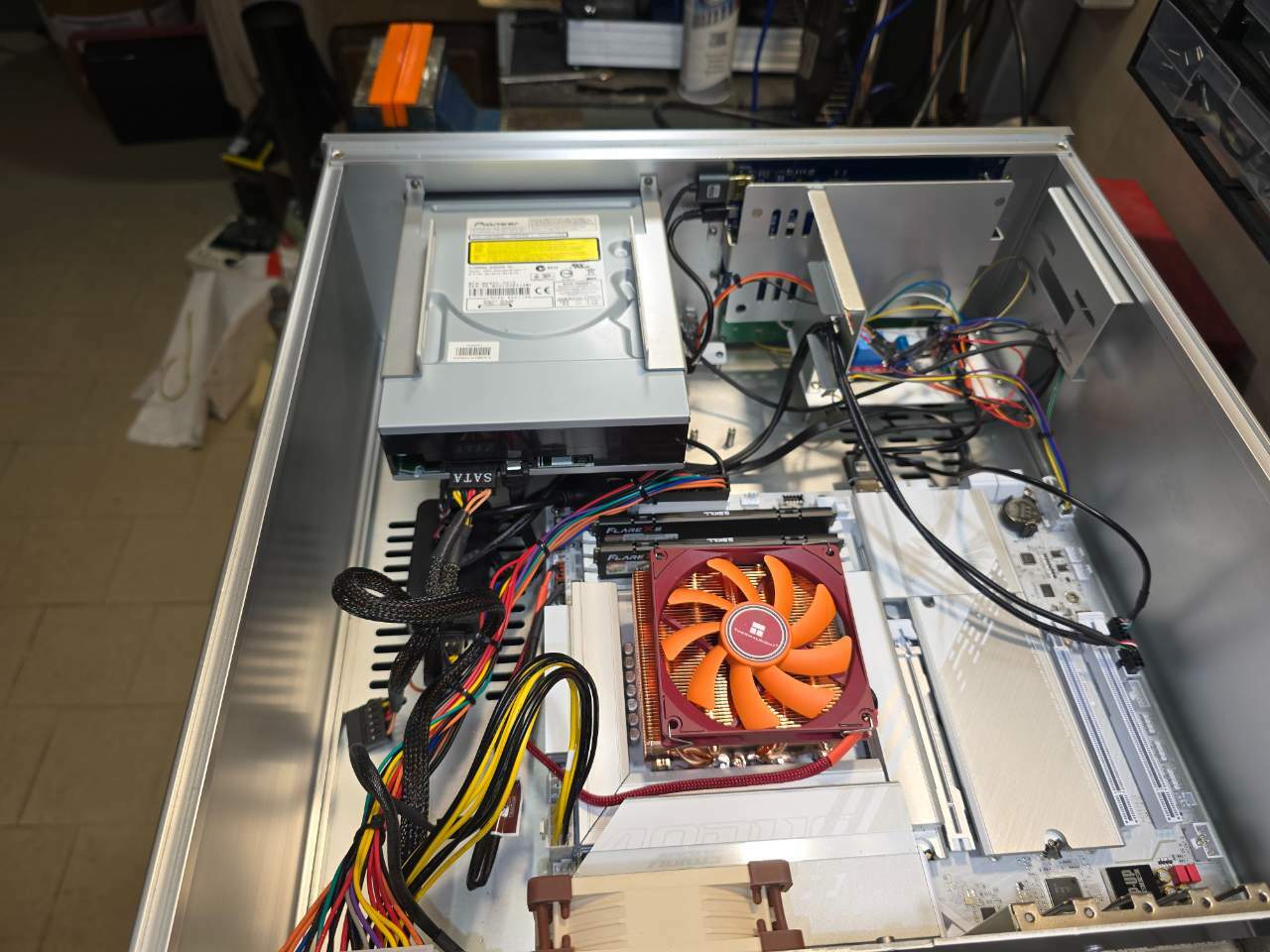

Oggi ho terminato il PC

Devo solo rifare lo Sketch dell'Arduino. Quello che ho ora non funge........

[BEST-GROOVE]

Il 20/05/2026 at 14:31, Paky33 ha scritto:

Nel frattempo mi è arrivato questo bellissimo telecomando in Alluminio scavato dal pieno



Interessante, dove l'hai  preso?

[Paky33]

su aliexpress
