Ripristino equalizzatore Outline PA1004 (trasformatore mancante!).

[goldrake744]

Ciao a tutti, ho preso in un mercatino un equalizzatore Outline PA1004 da mettere sulla mia stanza.

Preso come non funzionante a prezzo basso, lo apro e manca il trasformatore. (!)

C'è qualcuno che mi sa dire che valore deve avere per avere l'equalizzatore funzionante? Magari anche una foto.

Ho cercato lo schema elettrico ma non sono riuscito a trovarlo.

Grazie!

[Paky33]

Dovrebbe essere un 15 v18 volt AC con due secondari. Uno a +15 (o18volt) e l'altro a -15 (o -18volt)



[Paky33]

Però, per essere certo della tensione corretta, devi leggere le sigle sui regolatori di tensione. Potrebbe anche dover funzionare a 12 volt. Se identifichi le sigle dei regolatori, è tutto più semplice. I regolatori sono, in genere, a tre pin e sono montati su un'aletta di raffreddamento

[Paky33]

In genere sono 7815,7915 o 7812, 7912



[corrado]

2 ore fa, Paky33 ha scritto:

Però, per essere certo della tensione corretta, devi leggere le sigle sui regolatori di tensione. Potrebbe anche dover funzionare a 12 volt. Se identifichi le sigle dei regolatori, è tutto più semplice. I regolatori sono, in genere, a tre pin e sono montati su un'aletta di raffreddamento

Concordo



2 ore fa, Paky33 ha scritto:

Dovrebbe essere un 15 v18 volt AC con due secondari. Uno a +15 (o18volt) e l'altro a -15 (o -18volt)



Le uscite del trasformatore sono in alternata quindi non c'è una tensione positiva e una negativa. Semmai ci saranno due tensioni simmetriche con presa centrale.

[goldrake744]

Grazie Paky33 e Corrado per le risposte.

Ho bisogno di ottenere una tensione continua duale di 15 volt rispetto alla massa

Allego delle foto se si riesce a capire meglio...



[goldrake744]

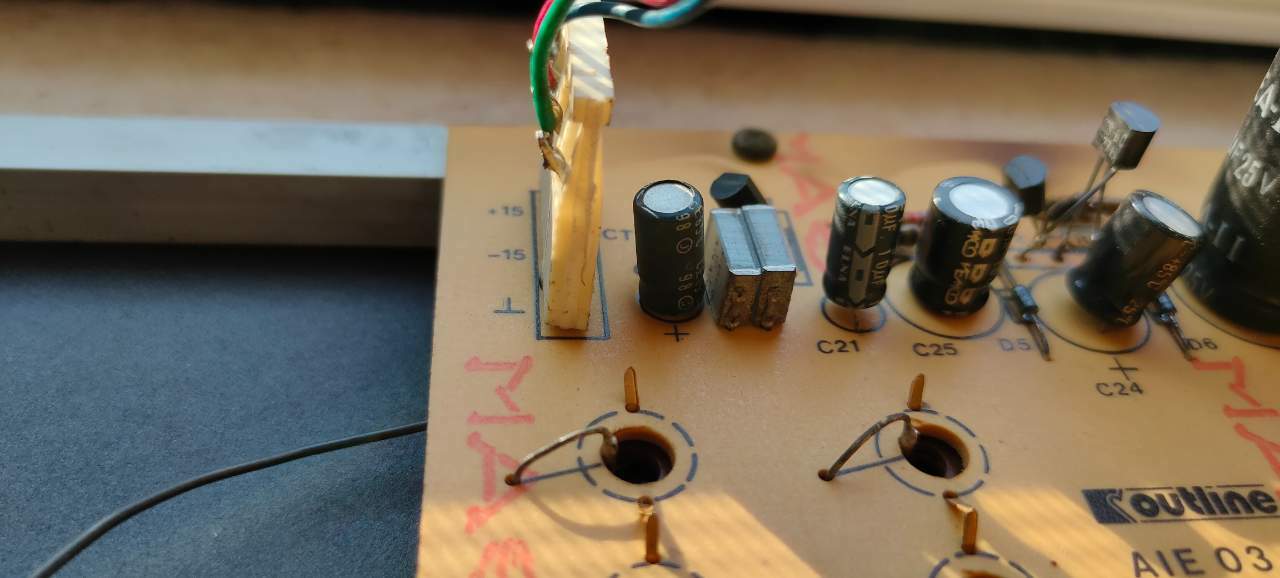

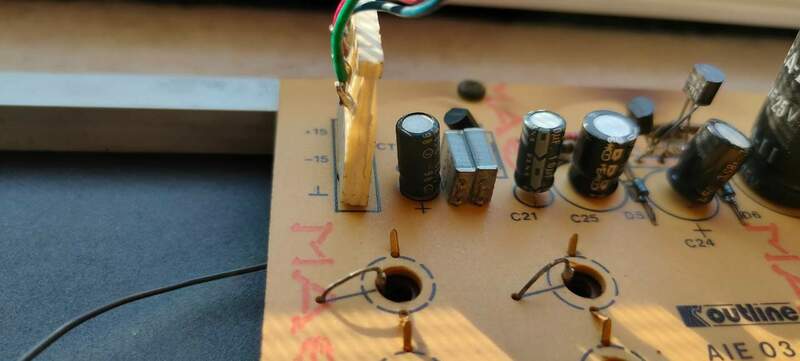

La prima foto mostra sulla serigrafia i 15 + e - e la massa

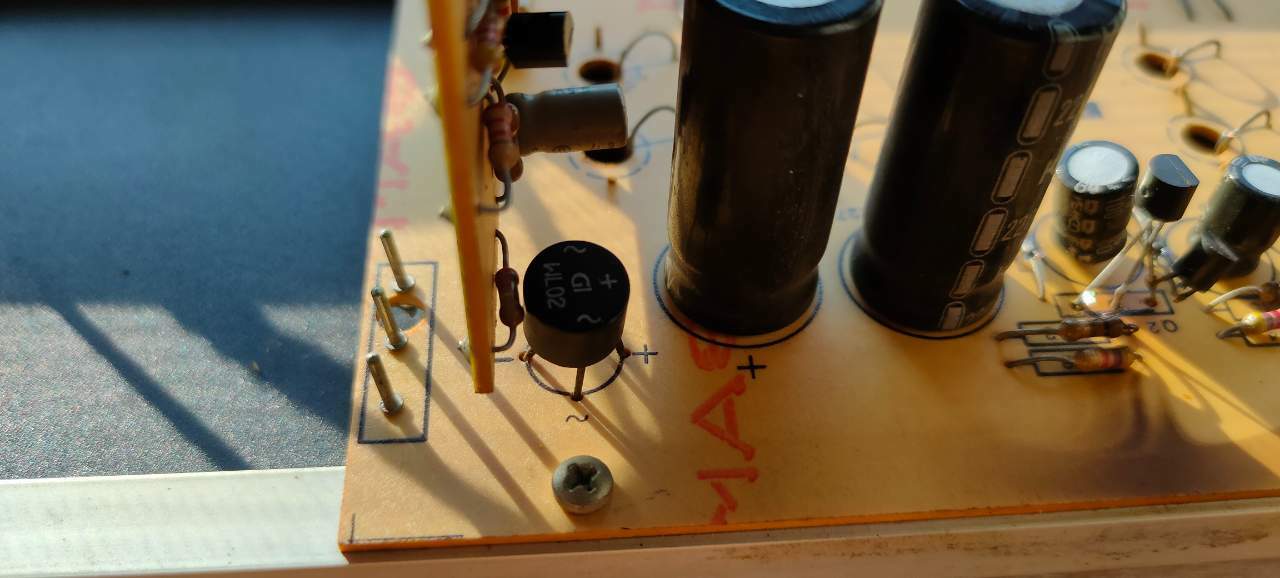

La seconda foto il pettine a 3 poli per l'entrata corrente dal trasformatore

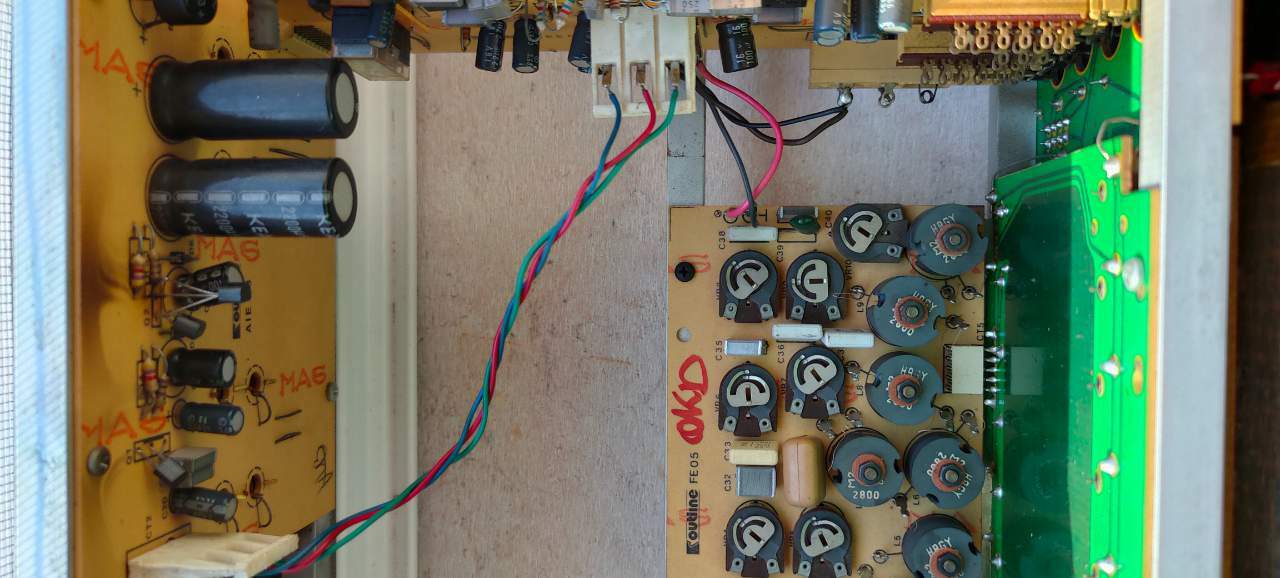

La terza foto il cavetto di CC che va alla scheda selettore eq.

Grazie

[Boris Lametta]

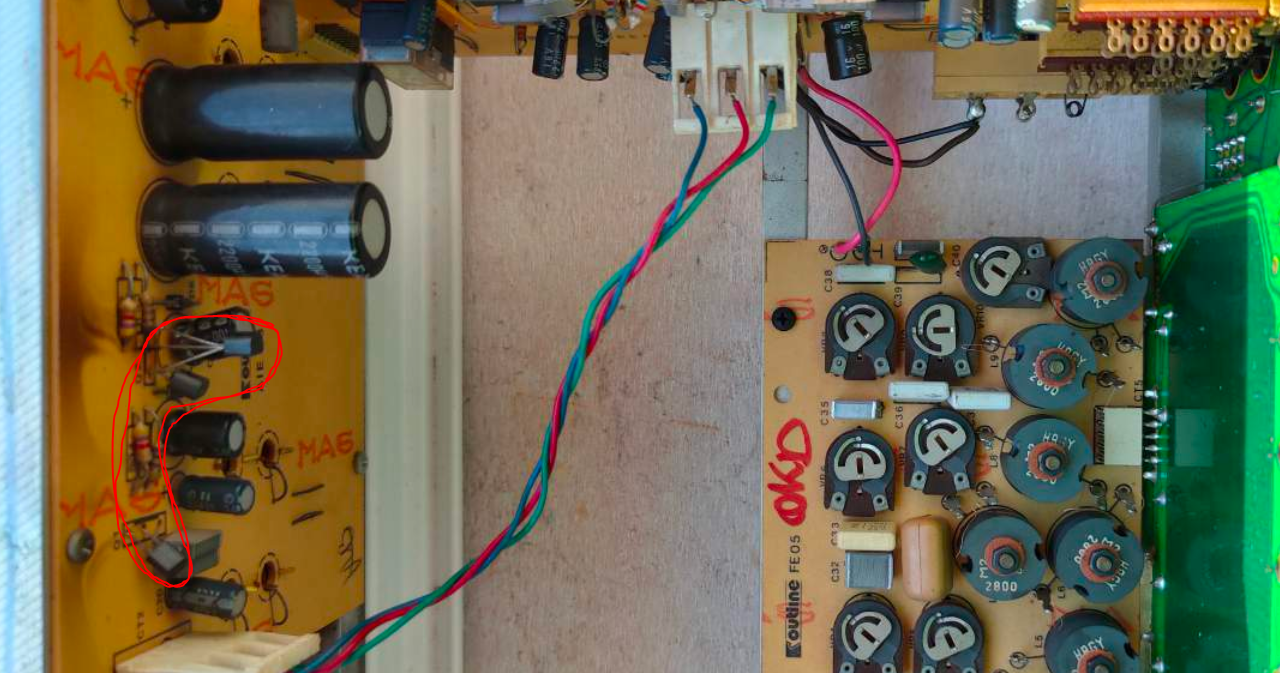

@goldrake744 I regolatori di tensione dovrebbero essere questi in formato TO-92

Dovrebbero essere 7815/7915 non si leggono sulle foto:

.



.

se, come sembra, non ci sono altri secondari e quindi altre alimentazioni allora direi che la sostituzione del trasformatore è abbastanza semplice.

[Paky33]

@corrado @corrado Corretto! Errore, anzi, ORRORE mio

[Paky33]

Se riesci a farcelo entrare, prendi un trasformatore toroidale
