Swiss physics in modalità mono.

[kohno]

buongiorno a tutti gli autocostruttori e tecnici elettronici.

vorrei porvi un quesito che non riesco a risolvere.

posseggo due amplificatori A6 della Swiss physics. purtroppo i miei diffusori non hanno i connettori separati per il bi-wiring quindi l'unica soluzione è mettere in mono i finali.

ora, nel retro dei finali c'è una scritta eloquente. " Bridged with BB 01"

però nessuno conosce questo fantomatico componente, neanche in rete o   nei forum nazionali ed esteri, nessuna notizia.

si parla di un generico adattatore di impedenza passivo.

alcuni, vista la posizione della scritta esattamente tra due morsetti per altoparlanti parlano di una barra interposta tra questi morsetti, la chiamano Bridge Bar, dicono che in alcuni casi si usa.

qualcuno può risolvere l'enigma?

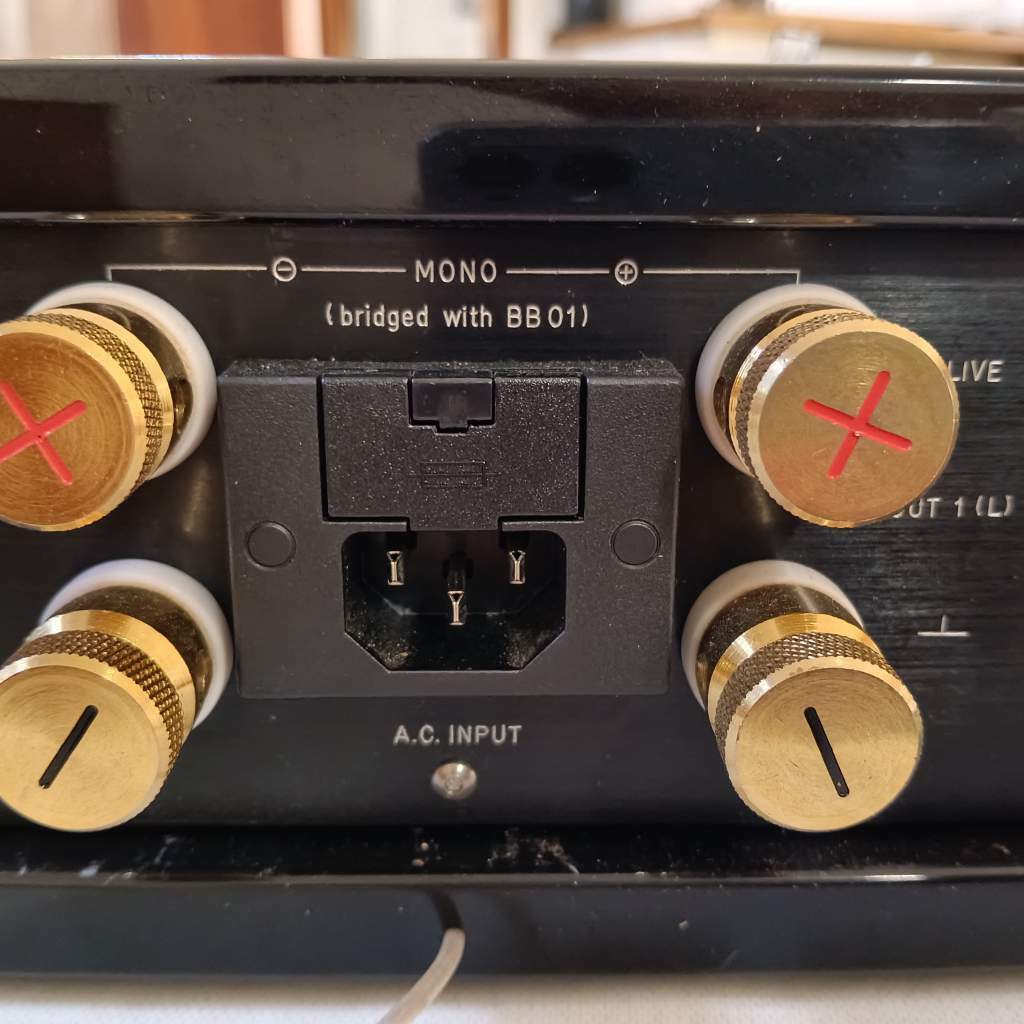

vi posto la foto.

grazie

[viale249]

Una barra tra le uscite positive dei due finali e’ la maniera più diretta per fare fuori i due canali. Non conosco nel dettaglio l’amplificatore in questione ma in genere, per mettere a ponte un finale stereo, si devono alimentare i due ingressi con lo stesso segnale, avendo cura di invertire la fase di uno dei due, per poi prendere l’uscita dalle sole uscite positive. Che poi è l’indicazione che compare sul finale. Il fantomatico componente BB01 potrebbe essere l’invertitore di fase.

[mosfet]

@viale249

Concordo

[corrado]

1 ora fa, mosfet ha scritto:

@viale249

Concordo

Pure io.

[kohno]

vi ringrazio, l'anomalia della barra l'avevo intuito anche io che ci capisco poco.

in pratica sarebbe un circuito passivo che interessa gli ingressi RCA.

[kohno]

e inoltre, si tratta di un qualcosa di universale o va costruito ad hoc sulle caratteristiche dei finali?

scusate le domande sicuramente banali, ma è per raccogliere più informazioni possibili, poi naturalmente mi rivolgerò ad un professionista.

[selby998]



Google in AI mode dà informazioni dettagliate - chiave ricerca: Swiss Physics BB-01



[viale249]

6 ore fa, kohno ha scritto:

vi ringrazio, l'anomalia della barra l'avevo intuito anche io che ci capisco poco.

in pratica sarebbe un circuito passivo che interessa gli ingressi RCA.

Sarebbe stato interessante un qualche documento Swiss Physics: in sua mancanza e visto che viene indicato come circuito passivo, penserei ad un trasformatore 1:1+1 così da avere segnale in fase e contro fase, senza bisogno di invertitori attivi. Per quest’ultimo aspetto, una semplice circuitazione, basata su di un operazionale, farebbe al tuo caso ma, personalmente, non me la sentirei di aggiungere uno stadio attivo in ingresso vista la cura con cui Del Nobile aveva progettato il finale, vedi moduli resinati impiegati proprio per rifuggire da soluzioni “tradizionali”.

[viale249]

@kohno una domanda: ma hai bisogno della potenza di un finale configurato a ponte? Chiedo questo perché un finale così configurato, vede per ogni singolo canale la metà del carico e questo aspetto va attentamente valutato, in relazione ai diffusori utilizzati. I finali impiegati sono oramai introvabili ed un guasto che riguardasse questi trasformerebbe l’apparato in un ferma porte…

[bic196060]

E poi un finale messo a ponte da più potenza ma suonerà peggio. Tanto o poco poi dipende.

[kohno]

@viale249 grazie, ora sto usando un solo finale e sinceramente non sento assolutamente necessità di ulteriore potenza.

li ho da un anno circa, essendomi capitata l'occasione li ho presi entrambi assieme al loro  pre.

avendone due,

la curiosità di ascoltarli insieme   è tanta e soprattutto dopo aver letto la recensione di cfc 1962 che in tale configurazione è rimasto impressionato.

non sapevo sinceramente che in mono perdessero in qualità, come dice @bic196060.

e sinceramente eviterei anche circuiti intermedi, quindi alla fine si, rimarrò con un finale e l'altro di scorta, vista anche la rarità di ricambi.

se, come dice @viale249 riuscissi a trovare un BB01 originale li proverei sicuramente, ma è assolutamente impossibile.

sarebbe interessante anche provare un bi-wiring ma per ora i diffusori non ho intenzione di cambiarli.

ringrazio tutti

[bic196060]

Comunque non so che diffusori hai e se potrebbe "spiacere" andare a toccarli, ma il rendere biwiring e quindi anche biamplificabili (passivamente) è una operazione sempre possibile, più o meno invasiva a seconda di come è fisicamente realizzato il crossover.

[corrado]

25 minuti fa, kohno ha scritto:

sarebbe interessante anche provare un bi-wiring ma per ora i diffusori non ho intenzione di cambiarli.

Forse intendevi biamping, per il biwiring ti basta un solo finale, ammesso che i diffusori abbiano i doppi morsetti.

[kohno]

si certo bi-amp.

i diffusori sono gli egglestone work rosa signature.

proverò a studiare la fattibilità di dividere il cross.

[mosfet]

14 ore fa, viale249 ha scritto:

@kohno una domanda: ma hai bisogno della potenza di un finale configurato a ponte? Chiedo questo perché un finale così configurato, vede per ogni singolo canale la metà del carico e questo aspetto va attentamente valutato, in relazione ai diffusori utilizzati. I finali impiegati sono oramai introvabili ed un guasto che riguardasse questi trasformerebbe l’apparato in un ferma porte…

concordo nuovamente, senza contare che spesso a maggior potenza nella configurazione a ponte si perde anche qualità ( per cui io caldamente evito!)
