Curve Trasduttori da grafico a sw simulazione - piccolo tutorial

[JohnLee]

giocando con il progetto del mio nuovo sistema ho iniziato a definire i parametri degli altoparlanti.

Tra i parametri fondamentali per la simulazione ci sono le curve di risposta e impedenza dei trasduttori da definire all'interno del sw di simulazione (io uso LDS 3.1 di AudioReview, ma vale per tutti)



Avendo perso il lavoro storico fatto molti anni fa, ho dovuto rifare tutto da capo, e con i componenti più anziani la faccenda non è semplice: tutto quello che si trova è un grafico di bassissima qualità



Pensando di poter dare una piccola mano a qualcuno che deve confrontarsi con questo problema, ho fatto un piccolo tutorial passo-passo



Prima di tutto, occorre procurarsi la utility gratuita "FPGraph tracer"



http://labs.fprawn.com/fpgraphtracer/



è un .exe che si lancia senza bisogno di installazione, il sito spiega abbastanza chiaramente come usarlo



In pratica funziona così: si importa una foto del grafico, si seleziona la curva da tracciare, si settano i valori min e max per gli assi X e Y e il programma genera un file di testo del grafico per punti compatibile con i sw di simulazione (.FRD)



Ora vediamo come gestire la curva di risposta del Dynaudio 54AF

Per la curva di impedenza i passi sono gli stessi

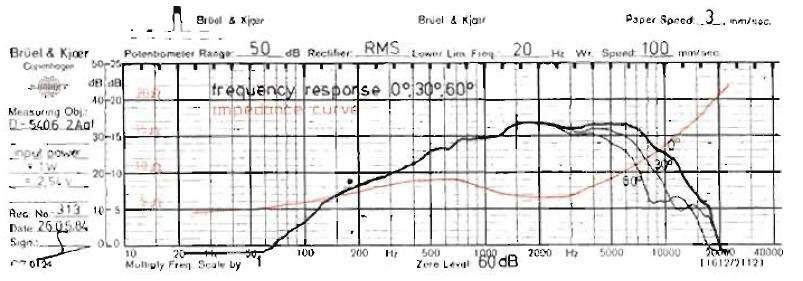

1) da cosa partiamo: questo il grafico del catalogo originale.







come si vede, la qualità è discutibile... Si tratta della foto di una vecchia strisciata B&K, riportata su una fotocopia manuale del catalogo.

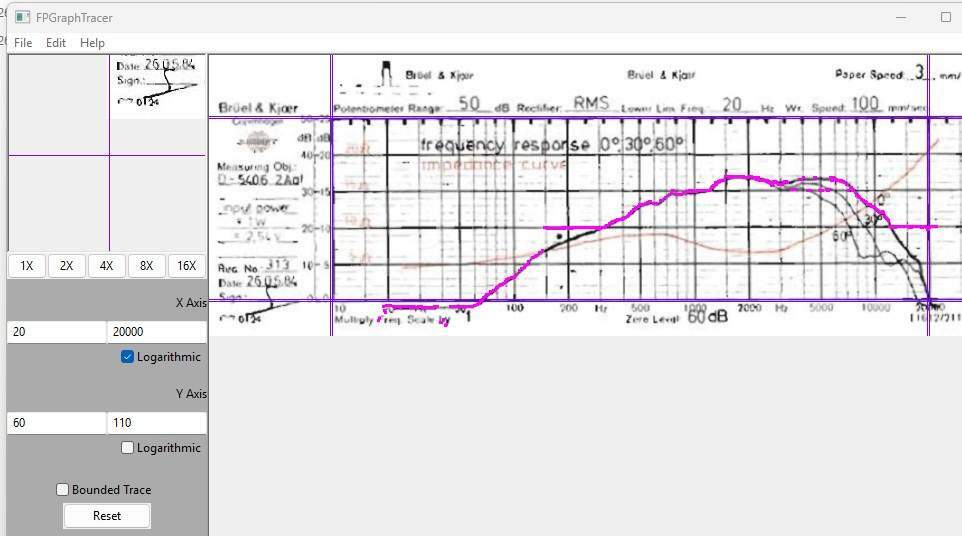

2) se tracciamo il JPG di questa curva con FPgraph viene fuori un casino, perchè il sw si confonde con l'intreccio tra curve e griglia e riporta un sacco di errori.

come si vede in questo esempio, il programmino si confonde su quale curva deve tracciare (curva rossa)





NOTA: per calibrare, le barre porpora di delimitazione dell'area vanno trascinate sui bordi del grafico, e nel riquadro a sx vanno inseriti i valori min e max e il tipo della scala

nella foto sono quelli corretti

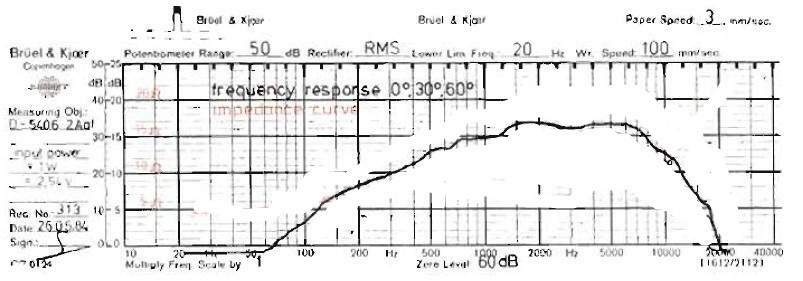

3) per far prendere la curva corretta da analizzare, basta aprire il JPG del grafico con un editor generico (paint va benissimo) e 'pulire' la foto usando il pennello bianco come in questo esempio:

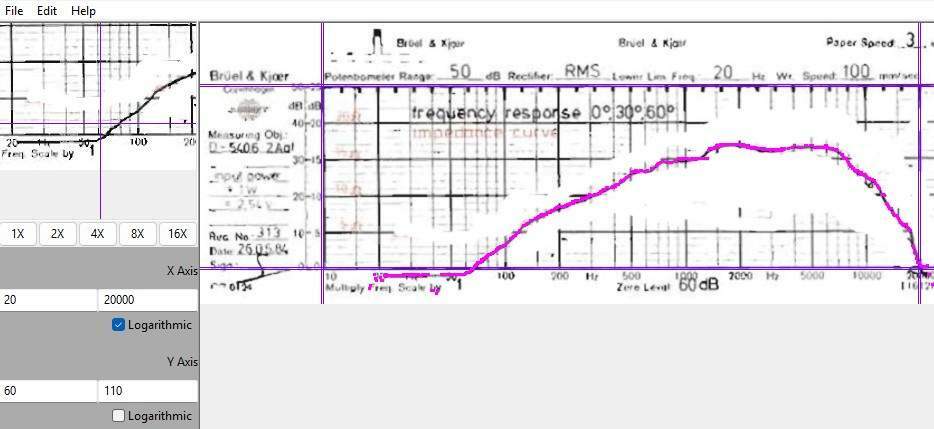

Ora FPgraph riesce a selezionare la curva giusta, e possiamo generare il file .FRD dei dati.

NOTA: il file si genera con questo formato:

1 - valore frequenza

2 - valore livello in db

3 - nel nostro caso (solo curva risposta) i valori sono tutti zero



si tratta di un normale file di testo apribile e modificabile con notepad.







4) ma potrebbe non essere finita... .  Questo file è sostanzialmente corretto ma la curva risultante potrebbe risultare molto 'dentellata':

Per renderla utilizzabile il trucco è:

      a) portare i dati del file FRD in excel

      b) generare per la seconda colonna (valori livello db) una nuova serie di valori prendendo una media di quelli originali con la normale funzione 'media' (nel mio caso ho usato la media di 3 valori)





      c) sostituire i valori 'mediati' a quelli originali nel file FRD

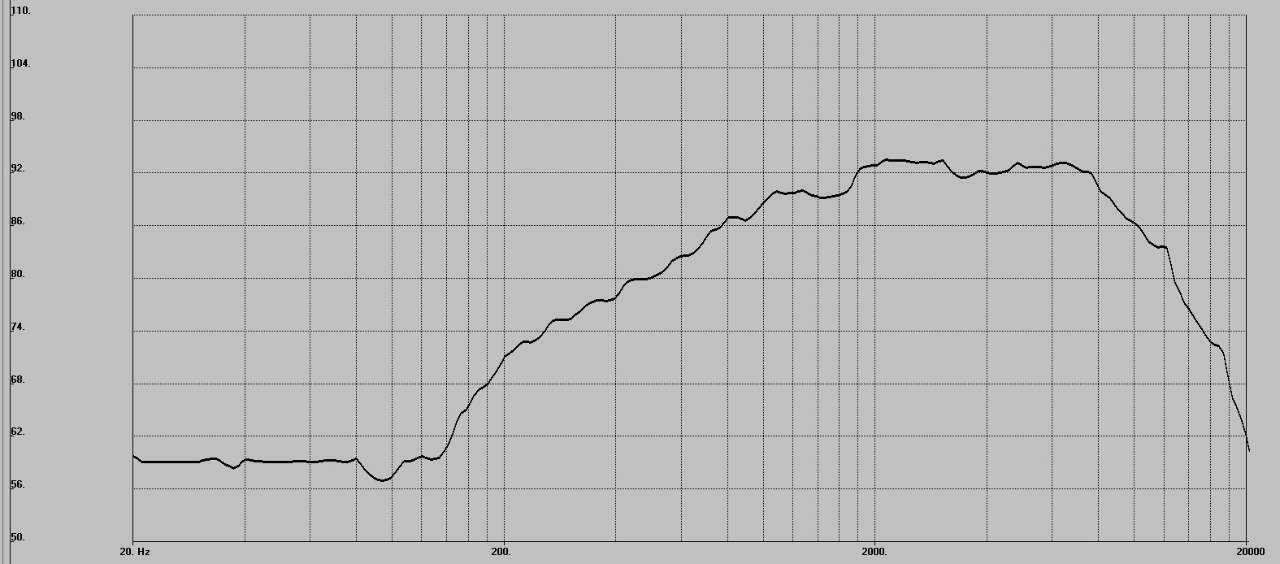

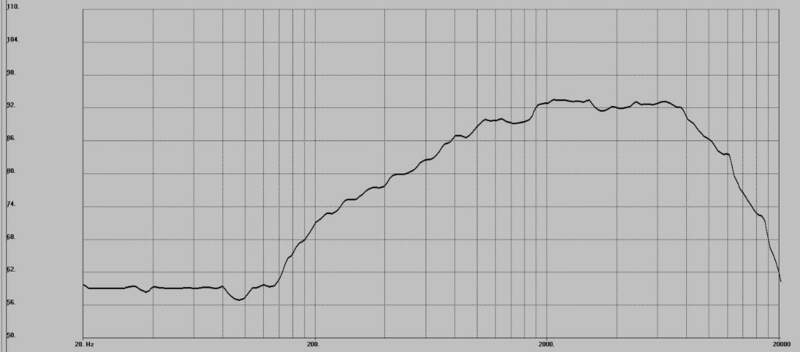

5) ora, finalmente, importando il FRD corretto in LDS 3.1 abbiamo una curva di risposta perfettamente utilizzabile per le simulazioni:





















[joe845]

Ottimo, anche Vituix importa le curve dalle figure, con un procedimento molto semplice, sia livelli che impedenza.



G
