messa a terra giradischi

[papagolf]

ho un vecchio sistema hi fi Marantz comprendente casse, giradischi, mangiacassette, tuner e ampli. il problema che ho è che non so dove attaccare la terra del giradischi. il giradischi al momento, quando acceso, ronza forte. ho provato a collegarlo a un filo che scarica a terra, ma il ronzio rimane. come potrei risolvere?

[Tronio]

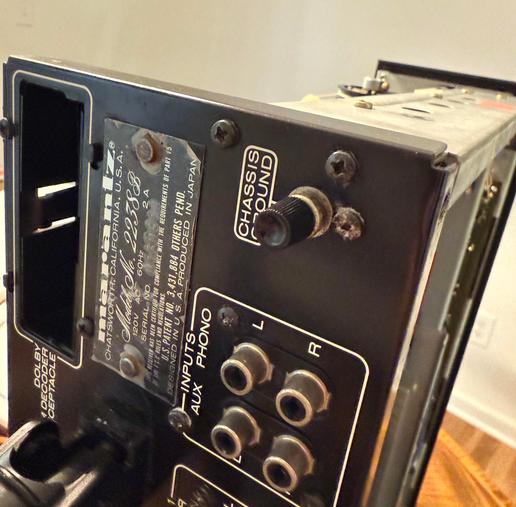

Prima di tutto leggi il manuale di istruzioni: non so quali componenti compongano il tuo impianto, ma sull'amplificatore, in corrispondenza con l'ingresso fono, dovrebbe esserci una vite o comunque un connettore con l'etichetta Ground o GND dove va collegato il cavetto di massa del giradischi.



Voglio sperare che tu non l'abbia collegato alla terra dell'impianto elettrico di casa...

[bear_1]

....bene informarsi qui nel forum  per alcuni dubbi......ma,ricordo, oggi c'è anche l'AI a cui rivolgersi per così semplici consigli ... Comunque è bene leggere sempre il manuale di servizio che  si può trovare nel web. Segui il consiglio che ti è stato dato sopra.

[papagolf]

.

[papagolf]

Voglio sperare che tu non l'abbia collegato alla terra dell'impianto elettrico di casa...



sì tronio...per fare una prova ho fatto proprio così...è tanto grave? il ronzio persiste

p.s. come si quota?

[dariosch]

45 minuti fa, papagolf ha scritto:

p.s. come si quota?

In basso a sinistra, dove c'è scritto "Cita"

[best_music]

Adesso, papagolf ha scritto:

il ronzio persiste

Se stai parlando del cavetto di massa che affianca il cavetto di segnale che esce dal giradischi, questo va collegato all' apposito terminale (vedi foto nel post di @tronio) che spesso può anche essere una semplice vite, o in mancanza di questo, a qualsiasi altra vite dello chiassis dove lo si possa attestare, vuoi che sia terminato con una forcella, vuoi che sia semplicemente spellato.

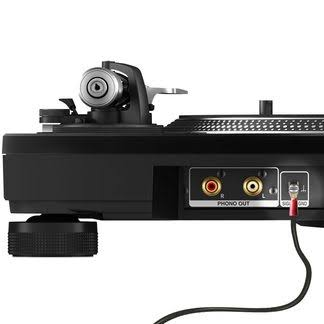

Lato giradischi può apparire così:







Se questo collegamento è stato effettuato la causa va ricercata altrove e potrebbe avere a che fare con la "terra" (quella della rete energia per capirci) ma in termini completamente diversi.

[Velvet]

18 ore fa, best_music ha scritto:

in mancanza di questo,



Dubito fortemente che manchi. Gli unici ampli dove non era presente il morsetto Ground erano quelli dotati di ingressi DIN dove la massa era solidale alla calza del cavo coassiale.



Non è certo il caso di un ampli Marantz o Philips/Marantz.



[papagolf]

ieri ho dimenticato di controllarlo. stasera verifico. ma per il collegamento va bene qualsiasi cavo? anche tipo piattina?

[Contemaux]

25 minuti fa, papagolf ha scritto:

ieri ho dimenticato di controllarlo. stasera verifico. ma per il collegamento va bene qualsiasi cavo? anche tipo piattina?

Assolutamente sì, qualsiasi cavo di qualsiasi dimensione va benissimo

[azn131]

3 ore fa, papagolf ha scritto:

ieri ho dimenticato di controllarlo. stasera verifico. ma per il collegamento va bene qualsiasi cavo? anche tipo piattina?

vai tranquillo, io ho collegato il mio giradischi con il cavo di massa spellato senza alcun tipo di piattina. Semplicemente i filamenti che uscivano li ho arrotolati su loro stessi, formato un'uncino e messo a contatto con il connettore GND del mio amplificatore. Ho stretto la vite e problema risolto.

[PL-L1000]

51 minuti fa, azn131 ha scritto:

piattina

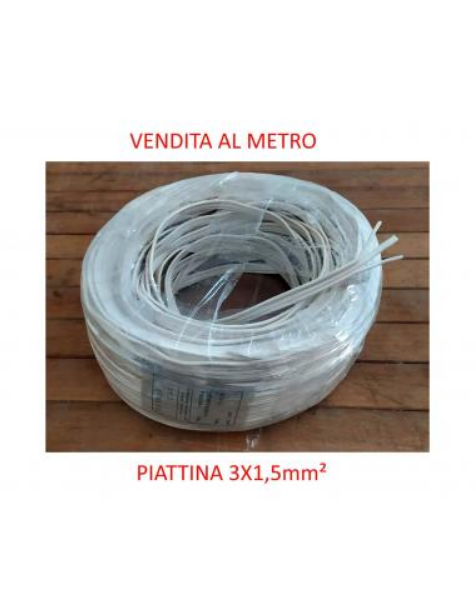

Credo si riferisse a questa piattina, non al terminale

è composta da due (non 3 per 1,5 come scritto erroneamente in foto) cavi elettrici separati e tenuti assieme da un tratto piatto dell'isolante stesso, in modo che sia possibile fissarla a muro con chiodi conficcati nello spazio centrale, o due o più conduttori tenuti assieme dall'isolante e intersecati, in sezione, da un'unica retta. Un tempo era di uso comune per tirare un cavo a vista in economia o per passare dietro ai mobili. Ovviamente è possibile separare facilmente i due cavi per ricavarne un unico conduttore atto allo scopo.





[azn131]

35 minuti fa, PL-L1000 ha scritto:

Credo si riferisse a questa piattina, non al terminale

è composta da due (non 3 per 1,5 come scritto erroneamente in foto) cavi elettrici separati e tenuti assieme da un tratto piatto dell'isolante stesso, in modo che sia possibile fissarla a muro con chiodi conficcati nello spazio centrale, o due o più conduttori tenuti assieme dall'isolante e intersecati, in sezione, da un'unica retta. Un tempo era di uso comune per tirare un cavo a vista in economia o per passare dietro ai mobili. Ovviamente è possibile separare facilmente i due cavi per ricavarne un unico conduttore atto allo scopo.





Ah ecco, non capivo. Grazie!
