Finali mono IRS2092 in classe D

[Spiripacchio]

Ciao a tutti.

Ho.visto.che su aliexpress c'è un finale irs2092 di altra marca ..dal nome strano ASYPDZSW...MA dalle foto sembra costruito meglio, sia ingressi sbilanciati è bilanciati in finale stereo  e poi piu bello esteticamente..che ne pensate?









€ 413,24  10%di SCONTO | Amplificatore di potenza digitale da palco stereo classe D IRS2092 IRFB4227 da 1000W ad alta potenza con ingresso RCA/XLR
https://a.aliexpress.com/_mNkNOoM



[maxgazebo]

Salve a tutti!! Da audiofilo tecnico/smanettone da decinaia di anni ero incuriosito dagli Zerozone, anche dopo la recensione di TNT Audio...per cui mi sono documentato ed ho visto che in definitiva il chip IRS2092 è un "driver" in Casse D per pilotare dei Mosfet, per raggiungere poi potenze 200-500-1Kw sulla base di quanti Mos vengono messi in parallelo...ma alla fine la sostanza è il chip IRS2092 e della sua implementazione pratica, come da Datasheet del costruttore International Rectifier

Per questo, avendo già un SURE TA2024 che va divinamente, sono rimasto in casa SURE ed ho preso questa scheda



https://www.audiophonics.fr/en/amplifier-boards/wondom-aa-ab32291-irs2092-module-stereo-amplifier-class-d-2x250w-4-ohm-p-10827.html?search_query=irs2092&fast_search=fs



Visto che 130W efficaci su 8ohm mi bastano e avanzano...



Come ALI avevo già in casa un toroide da 46+46V 800W pronto, ho solo preso un ponte diodi da 50A e due 10.000uF 80V



Ottimo ampli!! Suono definito, scena molto ampia, molto musicale, tridimensionalità...è un piacere ascoltarlo, molto naturale, rotondo...è stata una sorpresa



Alla scheda però è necessaria una piccola modifica, in quanto di base arriva con guadagno molto elevato, circa 40, per cui essendo molto potente se lo piloti come me diretto con un DAC ad un quarto di volume sei già a livelli alti, ingestibile

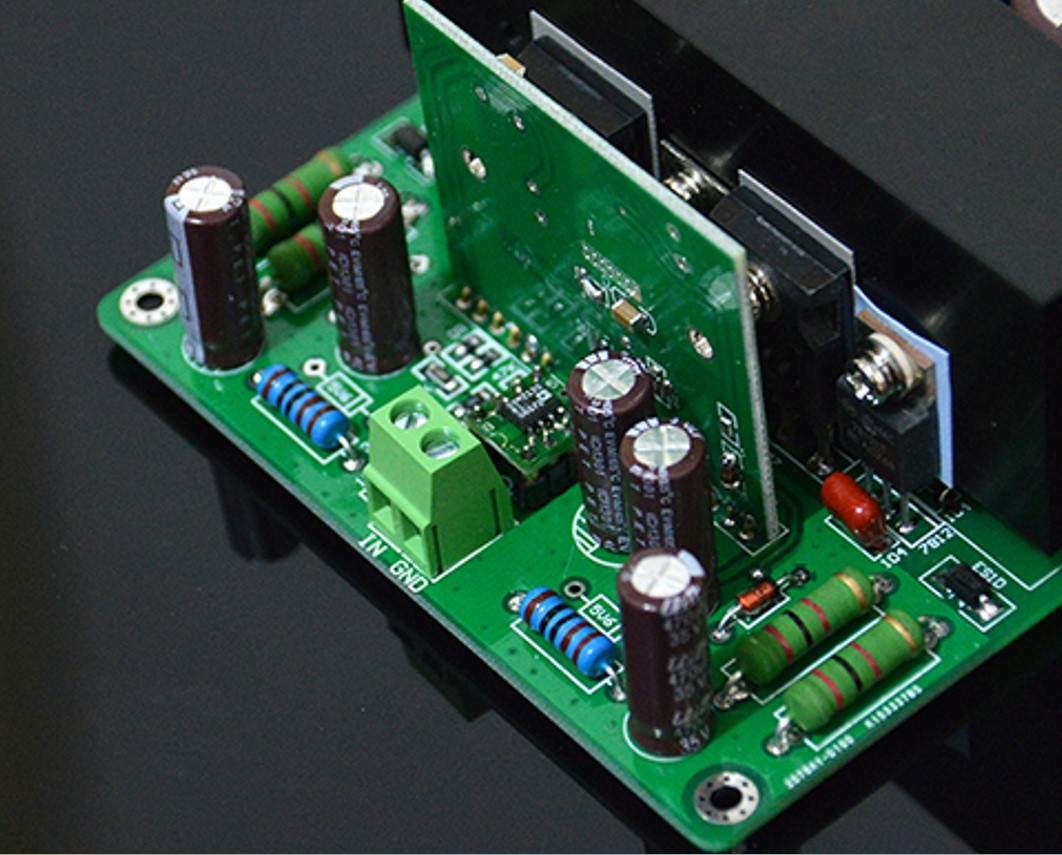

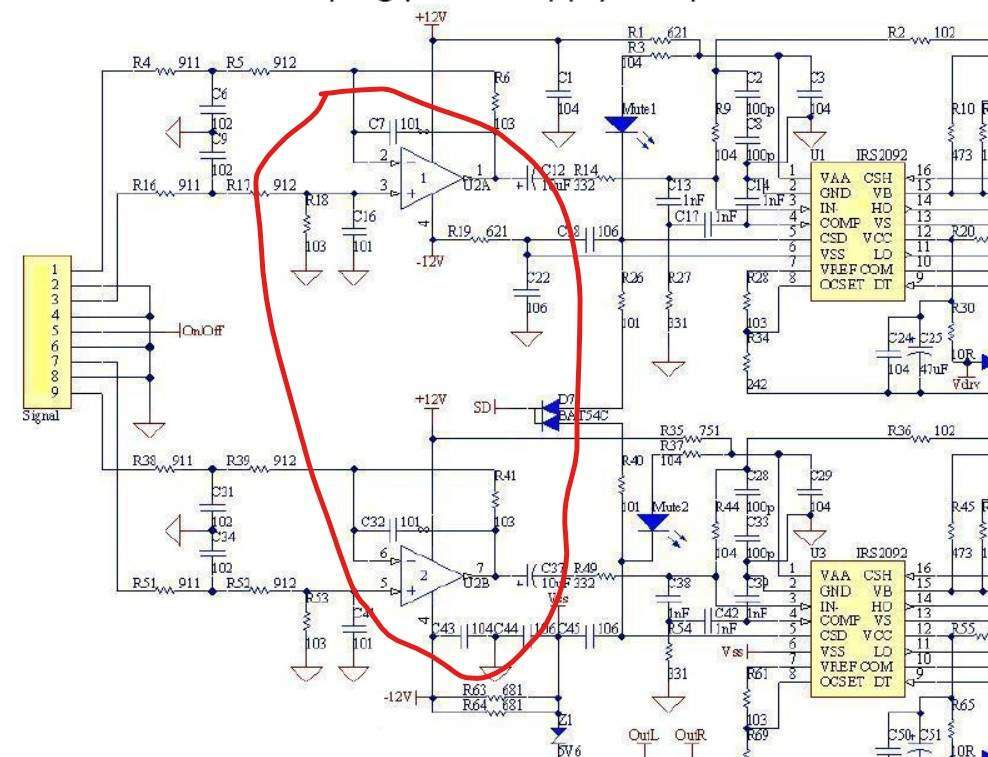

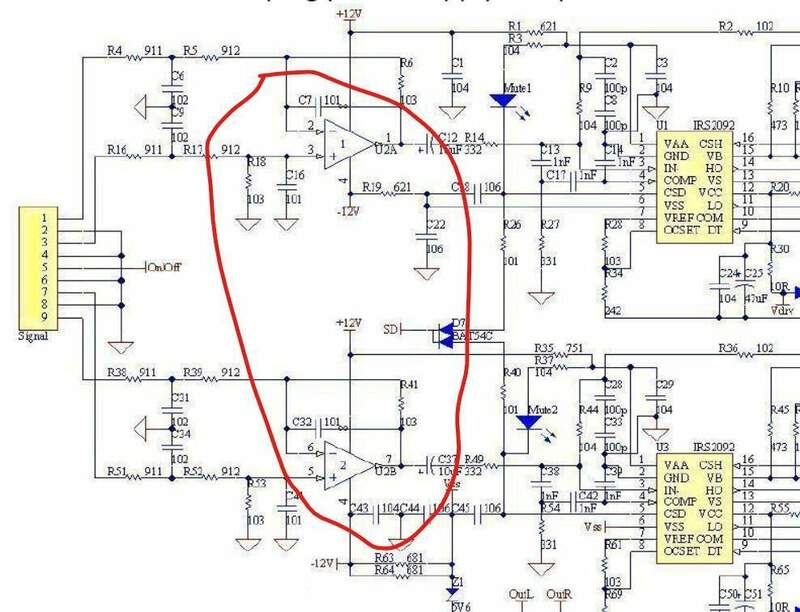

Oltretutto si abbassa il rapporto S/N...per cui ho cambiato resistenza del partitore sul circuito che determina il gain ed ora è più silenzioso, gestibile e godibile!!



E' un finale con rapporto Q/P eccezionale, provare per credere



Se a qualcuno interessa posso comunicare le modifiche, bisogna sostituire due resistenze SMD sul circuito stampato

[maxgazebo]

3 ore fa, Spiripacchio ha scritto:

Ciao a tutti.

Ho.visto.che su aliexpress c'è un finale irs2092 di altra marca ..dal nome strano ASYPDZSW...MA dalle foto sembra costruito meglio, sia ingressi sbilanciati è bilanciati in finale stereo  e poi piu bello esteticamente..che ne pensate?

€ 413,24  10%di SCONTO | Amplificatore di potenza digitale da palco stereo classe D IRS2092 IRFB4227 da 1000W ad alta potenza con ingresso RCA/XLR
https://a.aliexpress.com/_mNkNOoM

Comunque anche questo finale monta le stesse schede del ZeroZone



https://it.aliexpress.com/item/4000104076052.html?spm=a2g0o.productlist.0.0.5b6c390beFUTYR&algo_pvid=916ce47d-9a8d-49e5-a7a8-bd5f4190e541&algo_exp_id=916ce47d-9a8d-49e5-a7a8-bd5f4190e541-57&pdp_ext_f={"sku_id"%3A"10000002889260403"}&pdp_pi=-1%3B76.16%3B-1%3BEUR+6.55%40salePrice%3BEUR%3Bsearch-mainSearch



Se hai un po' di pratica con il DIY puoi prenderti le due schede, l'alimentatore, il mobile te lo scegli come ti piace ed il cablaggio te lo fai come piace a te 👌

[Spiripacchio]

Lo so ma io sono negato col fai da te

[maxgazebo]

Ah OK...😔

[blues66]

@maxgazebo  ciao , io lìho trovata qui   la SURE , sul sito  😇 però misà che costa qualcosa di più 😬

http://www.store3.sure-electronics.com/2-x-250watt-class-d-audio-amplifier-board-irs2092-2220?SID=MIIg79W0gydMozOPfHpVw2



 sto facendo un pensierino 😋👍

gentilmente !!

Una cosa che non sò  ? so niubbo , e  perdona la domanda



L'alimentazione  che hai usato , corrisponde a quella del sito sia della Tua che quella di SURE postata ?

voglio dire il toroide che hai usato,   46+46V 800W i 46+ 46 sommandoli fanno 92  che corrispondono , diciamo  agli 80 VDC

Power supply of +/- 60V ~ +/- 80 VDC che richiedono ?

mi sto facendo pippe mentali io 😄

gentilmente

quale devo prendere tra questi Lineari

PSU regulated modules to convert AC or DC to DC voltage.

https://www.audiophonics.fr/en/linear-regulated-psu-c-6305.html

oppure i Passive power modules.

https://www.audiophonics.fr/en/non-regulated-linear-power-supply-c-614.html

questi devo prenderli ed accoppiarli al trsfo ?

mi diresti cosa mi serve per alimentarla



grazie

Mau

😉



[maxgazebo]

8 ore fa, blues66 ha scritto:

L'alimentazione  che hai usato , corrisponde a quella del sito sia della Tua che quella di SURE postata ?

voglio dire il toroide che hai usato,   46+46V 800W i 46+ 46 sommandoli fanno 92  che corrispondono , diciamo  agli 80 VDC

Power supply of +/- 60V ~ +/- 80 VDC che richiedono ?

mi sto facendo pippe mentali io 😄

gentilmente

quale devo prendere tra questi Lineari

PSU regulated modules to convert AC or DC to DC voltage.

https://www.audiophonics.fr/en/linear-regulated-psu-c-6305.html

oppure i Passive power modules.

https://www.audiophonics.fr/en/non-regulated-linear-power-supply-c-614.html

Ciao Blues, per alimentare la scheda puoi seguire due strade, alimentatore "classico" con toroide e ponte+condensatori oppure uno switching SMPS tipo questi:



https://www.audiophonics.fr/en/smps-power-supply/switching-power-supply-module-700w-60v-p-15595.html



https://www.audiophonics.fr/en/smps-power-supply/smps500r-switching-power-supply-module-500w-60v-p-8567.html



Io ho usato la strada del "lineare" perchè avevo già un toroidale in casa, che di solito costano parecchio (ma a mio giudizio hanno caratteristiche "sonore" migliori, alimentazione più pulita, ma spesso sono più mie fisime)



Questa la scheda con ponte e condensatori necessaria, bisogna poi trovare il toroidale doppio secondario da minimo 45+45V a massimo 50+50V AC e 500VA minimo di potenza



https://www.audiophonics.fr/en/non-regulated-linear-power-supply/power-supply-board-for-amplifier-4x10000f-100v-p-10217.html



Avere due uscite da 45V AC poi raddrizzate con ponte diodi e condensatori ti restituisce in uscita 60+60V DC, per avere il valore della tensione CC devi moltiplicare la tensione AC x 1,34 (valore della tensione alternata raddrizzata e livellata dai condensatori in CC)



Questa scheda va alimentata con tensione duale, due rami di alimentazione +60V - 0 - -60V in CC, al massimo +70/-70V



Attenzione anche al ricambio d'aria, la aletta di raffreddamento e le bobine del filtro di uscita scaldano e non vanno chiuse in una scatola senza aerazione



[Gici HV]

@Spiripacchio con le SS siamo quasi a 500€,se poi ci scappano anche dazi vari direi che siamo un po' troppo su con il prezzo, a questo punto mi faccio assemblare in Italia un finale con i powersoft allo stesso prezzo e se ho qualche problema lo risolvo facilmente.

@maxgazebo @blues66 Tutto molto bello e interessante ma quello che avete scritto per me è cinese come gli Zerozone..😔

[Spiripacchio]

@Gici HV sarebbe 100 in più dei mono..un cavo alimentazione in meno..più o meno siamo lì e vista la qualità 500 rimangono ancora poco per come suonano.

Questo avrebbe entrate xlr e rca

Non so

Mi stuzzica

[Gici HV]

@Spiripacchio ma non credo sia un vero bilanciato.

Non so, ripeto,con 500€ un amico si è fatto assemblare un powersoft,con tutte le garanzie e certificazioni,cosa che i cinesi non hanno.

[audio2]

7 minuti fa, Spiripacchio ha scritto:

Mi stuzzica

pure a me

3 minuti fa, Gici HV ha scritto:

con 500€ un amico si è fatto assemblare un powersoft

ma da un laboratorio, da uno che fa ampli, da una ditta con marchio ecc ecc

[Gici HV]

@Spiripacchio @audio2 sulla stessa pagina online ci sono anche dei finali in classe A da 30w a poco più di 300€..     .. aspettiamo che Cadeddu li provi..🤭😁😁😁

[Spiripacchio]

Io non ho mai sentito i powersoft

...quindi non saprei dire..ho però ascoltato gli zerozone e  nel mio set up lo considero un finale "definitivo"...per questo avrei fatto un passo in piu per una finale oggettivamente più rifinito esteticamente a con ingressi bilanciati...

@Gici HVperché dici che può essere non un vero bilanciato? ..comunque dobbiamo dire a cadeddu di provarli tutti 😂

[Gici HV]

@audio2 Da una ditta che fa allestimenti audio...

https://www.microsim.it/soluzioni-audio/

..sul sito non si vede praticamente nulla 😔

Un altro, sempre da loro,ha preso un Purifi, molto soddisfatto.

[Gici HV]

1 minuto fa, Spiripacchio ha scritto:

perché dici che può essere non un vero bilanciato?

Sono pochi i finali circuitamente bilanciati,le connessioni non sono garanzia che lo siano,mi sembra che se ne fosse parlato anche per i mono..
