Finali mono IRS2092 in classe D

[peng]

le uniche differenze che vedo tra le due foto è che le schede sono montate invertite e nel secondo modello il modulo IRS2092 ha due induttanze anzichè una sola. inoltre sempre nel secondo modello non si vede più il dissipatore nell'angolo.

bisogna anche vedere se le foto su aliexpress rispecchiano effettivamente il modello. potrebbero essere delle vecchie foto di modelli precedenti o prototipi.

[maxgazebo]

1 ora fa, Gici HV ha scritto:

se ne sei in grado, giustissimo il consiglio di @maxgazebo di acquistare solo la scheda.

Nella descrizione del prodotto viene definito come nuovo modello con una S dopo la solita sigla,chi ne capisce vede differenze?

Si avevo notato anche io che si menziona la nuova versione 2092S, da una analisi veloce sulle caratteristiche non si capisce la differenza...bisognerebbe prendere una scheda con il 2092 senza S

[atti67]

@morettoaudio come fai a essere sicuro di quale scheda si è rotta? una è la PCB e l'altra è quella amplificatrice. Hai fatto delle prove?

Dopo l'accensione il relè commuta o no?

Dalla PCB devi trovare +-80V sull'alimentazione principale e 15V su quella ausiliaria.

[morettoaudio]

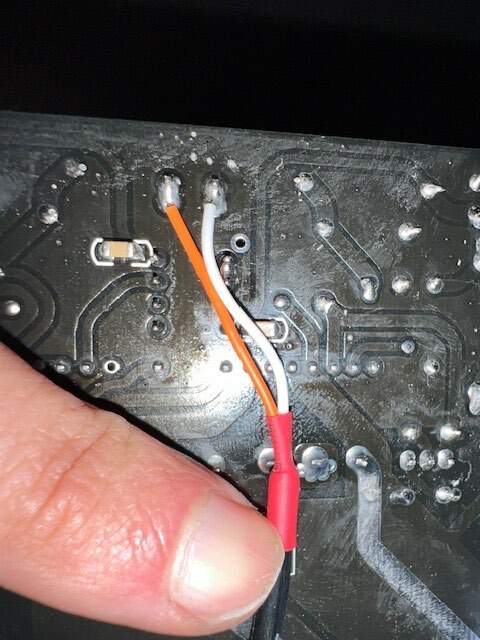

Grazie a tutti. Premetto che pur essendo un Ing, di elettronica non ci capisco niente. Come ho fatto a romperlo? Mi vergogno un po’ ma lo dico lo stesso: poiché faceva questo rumore di fondo ho confrontato il mio interno con quello di Cadeddu…l’unica differenza che vedevo era che sull’rca il cavo arancione e bianco erano connessi al polo centrale su quello di Lucio mentre sul mio il bianco era connesso sulla circonferenza (terra?). Ho riaccesso, niente rele’ e dopo 10 sec una coltre di fumo e puzza. Ho rimesso come prima ma sempre fumo e puzza. Non ditemi che sono un genio, lo so gia’😭.

effettivamente buona l’idea di comprare solo la scheda ma il link non mi porta da nessuna parte, ora cerco e vedo i prezzi. Vista però la mia grande performance da elettrotecnico navigato forse farei bene a ricomprare tutto e star lontano dallo stagno.

prima però voglio capire questo strano atteggiamento della mia catena. marantz da solo silenziosissimo, marantz + zerozone rumor e fischio acutissimo sul tweeter, zerozone connesso direttamente a X40 rumore debolissimo assolutamente trascurabile. Ho bisogno di un pre perché ho anche giradischi e collegamento da sistema AV. Poi il cocktail non preamplifica.
chissa magari questi S sono pure migliori ma che faccio, non me la sento di usare due moduli diversi



[maxgazebo]

@morettoaudio OK, quindi siamo sicuri che la scheda è bruciata 🤣

Per il fischio potrebbe essere accoppiamento tra impedenza di uscita del Marantz e ingresso dello ZZone...queste schede IRS sono caratterizzate da impedenze di ingresso bassine, sui 3Kohm, per cui potrebbe anche darsi che questo accoppiamento con il'uscita pre del PM17 generi una autoscillazione udibile, specialmente se questa uscita non sia gestita da un OpAmp dedicato

[morettoaudio]

@maxgazeboquindi secondo te non sono compatibili? Peccato perche il risultato è proprio quello che cercavo. Poi già pensavo di cambiare pre ma mooolto in futuro

[maxgazebo]

19 minuti fa, morettoaudio ha scritto:

quindi secondo te non sono compatibili? Peccato perche il risultato è proprio quello che cercavo. Poi già pensavo di cambiare pre ma mooolto in futuro

potrebbe...non è sicuro, la prova potrebbe essere utilizzando un pre differente, ma solo pre, in modo da essere sicuri abbia un driver di uscita a bassa impedenza



Oppure interporre altra apparecchiatura se la hai, un qualcosa tipo pre cinese, equalizzatore, qualcosa che ha IN/OUT linea, solo per provare se è questo il problema



Anche io ho avuto problema simile con la mia scheda IRS2092 della SURE, non proprio un fischio ma un soffio/rumore più udibile interfacciato con una uscita linea



[landrupp]

Qualcuno ha idea di quale sia il consumo elettrico di questi finali in regime di max potenza?

[maxgazebo]

@landrupp Di preciso no, il datasheet della EV Board di I.R. dice di alimentarlo almeno con +/-50V 5A per ramo

[morettoaudio]

Grazie Max, ci provo, me lo faccio prestare.

[maxgazebo]

@morettoaudio figurati, facci sapere 😉

[rebus]

Arrivati oggi anche a me! Purtroppo anche io riscontro un ronzio di fondo. Ho provato a collegarli direttamente al DAC bypassando il pre: va un po' meglio, ma il rumore non sparisce. Peccato perché il suono sembra buono. Altri suggerimenti?

[Membro_0015]

@rebus da me tutto bene. Presi da zerozone

[homesick]

@rebus ciao rebus , da me un pelo ronzavano , poi li ho portati a casa di un amico con diffusori a tromba molto più sensibili dei miei e il silenzio assoluto e li ho capito che dipendeva dal mio impianto elettrico , per cui ho messo ordine ai cavi che erano tutti messi ad cazzum e il problema si è risolto.

Devi separazione quelli di alimentazione da quelli di segnale evitare intrecci strani , cavi di potenza che nel mio caso si arrotolavano su se stessi etc etc .

[maxgazebo]

Se posso dire, mia esperienza diretta su scheda non ZeroZone, ma tanto parliamo di IRS2092 che pilota dei mosfet, per cui stessa cosa...

Io ho la scheda Sure AB32291, dove anche a me appena collegata sentivo fruscio, leggero sibilo e "sfrugolìo" avvertibile avvicinando l'orecchio al TW



La cosa non mi ha fatto piacere da subito...ed ho poi anche verificato che l'amplificatore aveva una sensibilità/guadagno molto alto, in quanto si avevano livelli di volume elevati ancor prima di arrivare al primo quarto di giro di volume

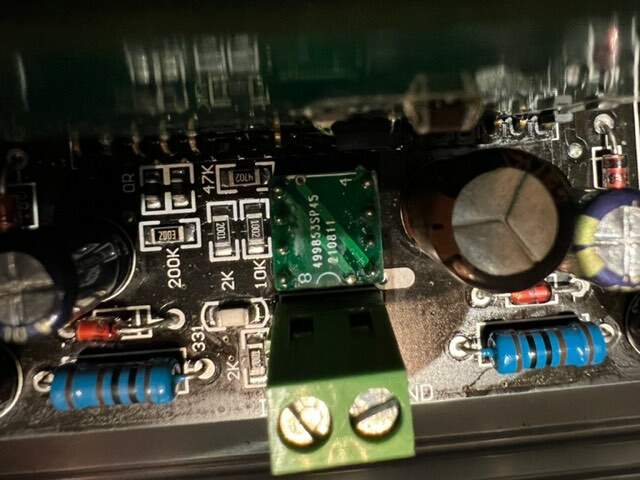

Per questo sono andato a "spulciare" il datasheet della I.R. che produce il chip, ed ho trovato che il guadagno della scheda era 40, molto elevato...per questo ho cambiato una resistenza che determina il guadagno dimezzandolo a 20



Ora è molto, molto meglio...gestibile come volume ed il rumore è quasi sparito



Forse il problema sulla scheda dello ZeroZOne è lo stesso, la scheda ha guadagno troppo alto, quindi si abbassa il rapporto S/N e magari è anche più sensibile alle autooscillazioni
