Finali mono IRS2092 in classe D

[maxgazebo]

3 ore fa, Boris Lametta ha scritto:

Hai un link?

Ho un'alimentazione lineare 58-0-58 DC, pensi che possano funzionare? Naturalmente rinunciando a un po di potenza.

So che la minima prevista è duale da 65V DC. Dici che hanno una protezione undervoltage che le interdice al di sotto di tale valore? Io sarei propenso a pensare di no, tu hai esperienza? Grazie

Se vai su Alibaba o Aliexpress è pieno...devi solo filtrare per chi spedisce minimo 2 pezzi...diciamo che compresa spedizione stai sui 120 euro per due schede

Devi inserire come parola di ricerca IRS2092 + IRFB4227 che sono il chip digitale + i MosFet finali di questa scheda



Non saprei dirti se funzionano con 58V, ma io non andrei sotto il minimo richiesto



Servono anche 12-15V AC a parte per alimentare il circuito di protezione del relè

[maxgazebo]

31 minuti fa, fauntleroy ha scritto:

Però lui ha le schede degli zerozone originali, li ha modificati con alimentazione lineare, ergo non so se le schede "generiche" siano differenti o meno, anche se penso che siano uguali.

Schede originali? Generiche? in che senso? La ZZone non esiste, è un nome qualsiasi inventato da chissàchi in un buco di Shenzen...In CIna non esiste l'onestà intellettuale, il Copyright, la protezione del marchio...tutti fanno ciò che gli pare e nessuno ti dice nulla, non è come da noi in Europa

[Boris Lametta]

3 ore fa, fauntleroy ha scritto:

@Boris Lamettase stiamo parlando delle stesse schede, un amico le ha alimentate ad un paio di Volt al di sotto della tensione minima (mi pare usasse trasformatori da 45V) e non si sono accese.
Quindi direi che sì, devono avere qualche limitazione.
Ovviamente, cambiata l'alimentazione hanno funzionato alla perfezione.
Però lui ha le schede degli zerozone originali, li ha modificati con alimentazione lineare, ergo non so se le schede "generiche" siano differenti o meno, anche se penso che siano uguali.

Ok, quindi è assodato che sono protette da sottoalimentazione in tensione. Con 45V AC si hanno 63V DC circa a vuoto e quindi di meno sotto carico, in ogni caso sotto la soglia minima. Quindi per stare tranquilli occorrerebbe un trasformatore da almeno 50 VAC in modo da avere circa 70 VDC.

[maxgazebo]

3 ore fa, Boris Lametta ha scritto:

Ok, quindi è assodato che sono protette da sottoalimentazione in tensione. Con 45V AC si hanno 63V DC circa a vuoto e quindi di meno sotto carico, in ogni caso sotto la soglia minima. Quindi per stare tranquilli occorrerebbe un trasformatore da almeno 50 VAC in modo da avere circa 70 VDC.

Si...il mio toroide eroga 52+52V AC ed ho sui 73V DC

[fauntleroy]

17 ore fa, maxgazebo ha scritto:

Schede originali? Generiche? in che senso? La ZZone non esiste, è un nome qualsiasi inventato da chissàchi in un buco di Shenzen...In CIna non esiste l'onestà intellettuale, il Copyright, la protezione del marchio...tutti fanno ciò che gli pare e nessuno ti dice nulla, non è come da noi in Europa

originali nel senso che ha comprato gli ZeroZone completi, ma dato che uno gli ronzava (ed alla luce del fatto che il suono gli piaceva) ha deciso di implementare una alimentazione lineare con toroidale della Toroidy.
Solo che il primo lo ha sbagliato ed i finali non si accendevano per tensione troppo bassa.

[andrea7617]

Il 08/08/2021 at 20:10, homesick ha scritto:

un confronto a casa mia con un Naim Xs con alimentazione Teddy pardo , i due ampli se la giocavano alla pari senza grosse differenze , anzi.

Ciao,

ultimamente stavo pensando di vendere un pò di cose, razionalizzare ed acquistare un Naim 5i o XS, anche leggendo le varie opinioni sul senso del ritmo, coinvolgimento ecc, vendendo anche i miei finali IRS2092. Poi oggi ho letto questo commento e non sei l'unico ad essersi espresso in questo modo.

Sai dirmi di più???

[homesick]

3 ore fa, andrea7617 ha scritto:

Ciao,

ultimamente stavo pensando di vendere un pò di cose, razionalizzare ed acquistare un Naim 5i o XS, anche leggendo le varie opinioni sul senso del ritmo, coinvolgimento ecc, vendendo anche i miei finali IRS2092. Poi oggi ho letto questo commento e non sei l'unico ad essersi espresso in questo modo.

Sai dirmi di più???

È passato un po' di tempo ma a memoria, nel mio impianto gli ira2092 erano superiori al naim xs un po' in tutto , sicuramente rispetto al piccolo 5i non c'è partita .

Se vuoi andare su un piccolo ampli inglese guarderei ad un Cyrus One, un creek 4040 , o un più recente rega brio , ma imho sarebbe un down grade .

Sul discorso di semplificare ci sono passato anche io due anni fa ma non è detto che sia la scelta giusta nel lungo periodo.

Se hai trovato un equilibrio adesso andarlo a rimettere in discussione poi ti lascia il tarlo .

Io avevo prestato i due zerozone , il forumer che li aveva aveva con se mi ha fatto una proposta e li ho venduti.

Nel frattempo ho preso un sabaj a30 anch'esso un classe d full Digital, che mi ha permesso di vendere tutto pre , streamer , dac etc.

Ci convivo molto bene ma sotto Natale ho preso un classe A , un clone di un MF A1 un amico mi ha prestato un dac un Chord qutest e da un mese abbondante sono tornato ad ascoltare con sommo gaudio .

Insomma se vuoi sostituire i due finali ci vuole un integrato di ottima qualità.

[andrea7617]

10 ore fa, homesick ha scritto:

el mio impianto gli ira2092 erano superiori al naim xs un po' in tutto , sicuramente rispetto al piccolo 5i non c'è partita .

Grazie per la tua risposta. Anche per capire se ne poteva valere la pena. Probabilmente bisognerebbe spostarsi verso il Supernait a questo punto, per risparmiare bisognerebbe puntare al Supernait 1 con poi l'incognita del recap (aggiungiamoci almeno 350 €) qualora i precedenti proprietari l'abbiano tenuto sempre acceso.

Probabilmente per me, per poter migliorare ancora l'utilizzo plug and play, potrebbe essere la sostituzione dell'attuale pre-dac SMSL con un Wiim Ultra che andrebbe a gestire anche il sub che utilizzo per l'HT.



[maxgazebo]

Il 12/01/2026 at 17:40, Boris Lametta ha scritto:

Ok, quindi è assodato che sono protette da sottoalimentazione in tensione. Con 45V AC si hanno 63V DC circa a vuoto e quindi di meno sotto carico, in ogni caso sotto la soglia minima. Quindi per stare tranquilli occorrerebbe un trasformatore da almeno 50 VAC in modo da avere circa 70 VDC.

Allora...ricapitolando...sto finalmente ora ascoltando seduto al PC il finale IRS2092+IRFB4227 felicemente montato e collegato...primo impatto positivo, ma aspetto un attimo a pronunciarmi

Molto importante per chi si vuole cimentare nell'assemblarsi questo finale è che bisogna utilizzare un alimentatore separato per ogni canale, pena un ronzio della 50Hz latente in sottofondo sicuramente dovuto ad loop per le masse comuni dell'alimentazione...ho provasto a fare di tutto

Ora mi sono spiegato perchè di solito viene venduto in formato monofonico...e nel caso di realizzazioni stereo vengono sempre utilizzati due alimentatori separati, mai un solo alimentatore per entrambi

Ho dovuto togliere il toroidale e prendere due alimentatori LLC separati, uno per canale...ed ora è perfetto!

Perfettamente muto, e ottimo suono

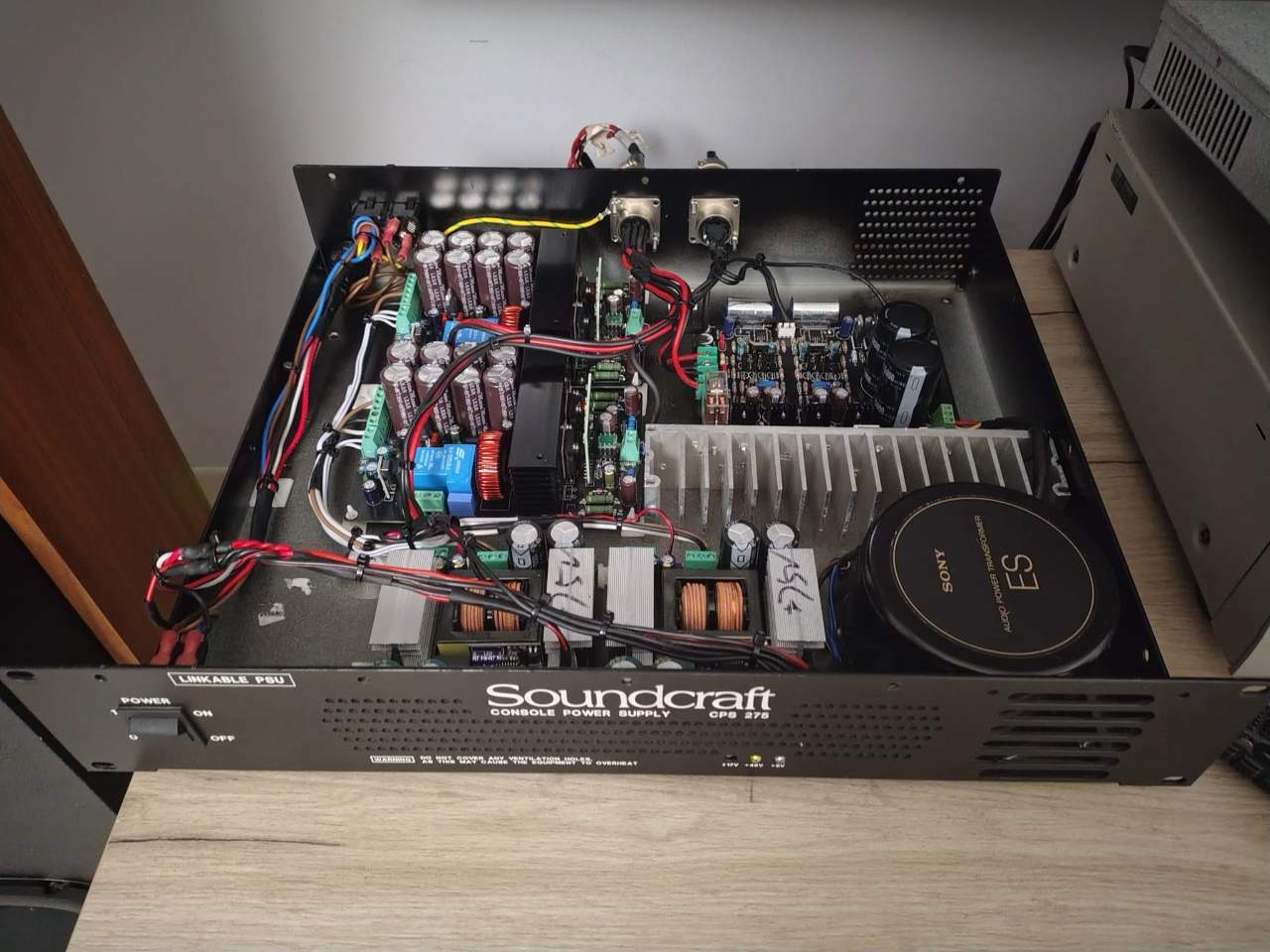

Allego foto del finale completo, nel mobile "rimediato" ho inserito anche un altro finale: gli ho affiancato un finalino A/B da 75W basato su Toshiba 2SC5200+2SA1943 molto molto grazioso, tutto analogico alimentato da lineare con trasformatore evidentemente anche questo rimediato...

comodo per biamplificazioni comode e veloci...

[Boris Lametta]

4 minuti fa, maxgazebo ha scritto:

...primo impatto positivo, ma aspetto un attimo a pronunciarmi

Grazie, ottime le dritte sull'alimentazione. Con calma se lo vorrai, facci sapere cosa ne pensi del suono. Certo, la doppia alimentazione lineare sarebbe economicamente impegnativa, ma secondo me superiore a quella switching sia in termini di rumorosità che di prestazioni energetiche pure. Bella realizzazione, anch'io ogni tranto mi diverto con "trapianti" vari

[maxgazebo]

37 minuti fa, Boris Lametta ha scritto:

Certo, la doppia alimentazione lineare sarebbe economicamente impegnativa, ma secondo me superiore a quella switching sia in termini di rumorosità che di prestazioni energetiche pure

Assolutamente...anche io preferisco il lineare allo switching come prima scelta...ma qui sono stato obbligato dallo spazio a disposizione, due toroidi non ci sarebbero entrati...ed anche il discorso costi, non ero sicuro di risolvere il live ronzio in sottofondo (solo senza musica ma fastidioso)

Poi ero curioso di provare questi LLC, un tipo di alimentatore che "emula" il lineare, in quanto la tensione che viene generata è sinusoidale (una onda quadra "smussata" da un filtro L + L + C appunto)

Infatti leggevo in giro siano stati ideati proprio per impieghi audio

Per ora soddisfatto...molto...70 euro per 2 alimentatori da 350W continui e 700W di picco sono credo spesi bene..

[Boris Lametta]

25 minuti fa, maxgazebo ha scritto:

Per ora soddisfatto...molto...70 euro per 2 alimentatori da 350W continui e 700W di picco sono credo spesi bene..

Direi che hai fatto benissimo. Poi eventualmente se dovessero essere così buoni come qualcuno dice, allora si potrebbe anche pensare alla lineare e ad un bel vestito cucito su misura.

Buon divertimento.



[Boris Lametta]

@maxgazebo  Ciao, come ti stai trovando? I 2 alimentatori LLC ce la fanno, anche considerando il fatto che qualcuno ha chiamato gli ZZ originali Zerobassi? In questo senso, fondamentale è la PSU che deve essere la più robusta possibile (e naturalmente silenziosa) altrimenti si rischia davvero un suono "leggero".

[maxgazebo]

2 ore fa, Boris Lametta ha scritto:

@maxgazebo  Ciao, come ti stai trovando? I 2 alimentatori LLC ce la fanno, anche considerando il fatto che qualcuno ha chiamato gli ZZ originali Zerobassi? In questo senso, fondamentale è la PSU che deve essere la più robusta possibile (e naturalmente silenziosa) altrimenti si rischia davvero un suono "leggero".

Beh...onestamente per queste poche possibilità che ho avuto di testarlo (periodo di lavoro intenso...) sono soddisfattissimo! Lo trovo molto "fresco", dettagliato, definito

Per i bassi non ho questi problemi...bel basso, veloce e rotondo...ma ho appena ribordato le mie Tannoy DC 15" e sono tornate ad uno splendore magnifico!! L'accoppiata è eccezionale, ho provato a far usicre la voce grossa ad un paio di brani miei di test ed è stato emozionante

Ma riguardo la potenza non posso dire, le DC stanno sui 94dB/1W quindi serve poca potenza...lo dovrei provare con le ESB 7/08 II e con quelle potrei pronunciarmi...ma sto ribordando i mid-woofer da 6.5" quindi ci vorrà qualche giorno
