Insonorizzare un trasformatore toroidale

[CortoCircuito]

Ciao a tutti, intervengo in questa discussione per dare il mio contributo a Jox79. Premetto che me ne intendo di trasformatori. Il rumore che generano i due toroidali sono causati da saturazione del nucleo. Molto probabilmente sono stati calcolati per una tensione di 230 V e induzione prossima alla massima ammissibile. Tieni presente che la forma d'onda della rete è affetta da distorsione e armoniche che la deformano. Non vado oltre ma se può interessare mi metto a disposizione. Una possibile soluzione è la sostituzione dei toroidali con altri calcolati ad hoc; l'altra è l'isolamento meccanico con i silent blok ( ce ne sono di varie tipologie e gomme più o meno tenere )che si possono trovare in un negozio di articoli tecnici ( hai detto che staccandoli dal mobile il ronzio diventa accettabile ).

Un saluto a tutti

[Jox79]

Grazie, si.. il ronzio a volte è più intenso.. a volte meno.. è una scocciatura. Ho seguito il consiglio di @corrado e ho isolato con dei pannelli antirombo, con i quali ho separato i trasformatori dal telaio,, e le cose sono migliorate molto.

Purtroppo se metto spessori sotto i trasformatori oltre i 2mm non riesco più a chiudere il coperchio.

così isolati, senza il coperchio il rumore è minimo.. ma a volte inevitabilmente aumenta. È l’unico componente che mi dà queste noie.

Attenzione, nessun ronzio dai diffusori, è solo dai trasformatori.

Tenterò anche con dei silent blok.. al limite creo un nuovo pannello superiore con l’apertura che possa far fuoriuscire i trasformatori.

@CortoCircuito sostituire i trasformatori significherebbe metterli più grossi? Perché il posto non credo sia sufficiente..

PS i trasformatori non mi danno l’impressione di “vibrare”.. (anche quando li avevo staccati dal telaio e li tenevo in mano) ronzano solo.. sono dentro delle capsule di metallo per metà immersi in una resina.

[Jox79]

Chiuderli con del silicone dentro la loro capsula di metallo? Si potrebbe tentare?

[CortoCircuito]

Probabilmente i trasformatori vedono i contenitori come secondari in cortocircuito e dunque percorsi da correnti. Non è detto che dei trasformatori ricalcolati siano più grandi. Se mi dai le dimensioni del contenitore potrei vedere se ho qualcosa in materiale amagnetico ( ottone o rame ) che non uso più e che Ti potrei regalare.

Fammi sapere

[Membro_0021]

Purtroppo è un falso mito la credenza che se il trasformatore toroidale ronza è colpa della la sinusoidale di rete che all'ingresso non è perfetta, quindi usando un rigeneratore si risolve il problema. La mia esperienza dice che non è così, perché in passato ho avuto finali am audio e Unison (unico DM) che ronzavano beatamente. Usato un rigeneratore di rete, non solo il ronzio non spariva, ma addirittura sembrava aumentare. Quando poi sono passato ai Bryston 28b3, nonostante la grandezza maggiore del toroidale (oltre 2 kw) quest'ultimo non ronza in nessuna condizione:  con il rigeneratore o senza, a dimostrazione che la qualità dei componenti e costruttiva (intendo l'isolamento dal telaio) si paga.

[walge]

Qualità costruttiva dei trafo scarsa, in prima analisi.

Molti tendono a costruire trafo con alti valri di induzione, si risparmia rame e spazio



Walter

[Jox79]

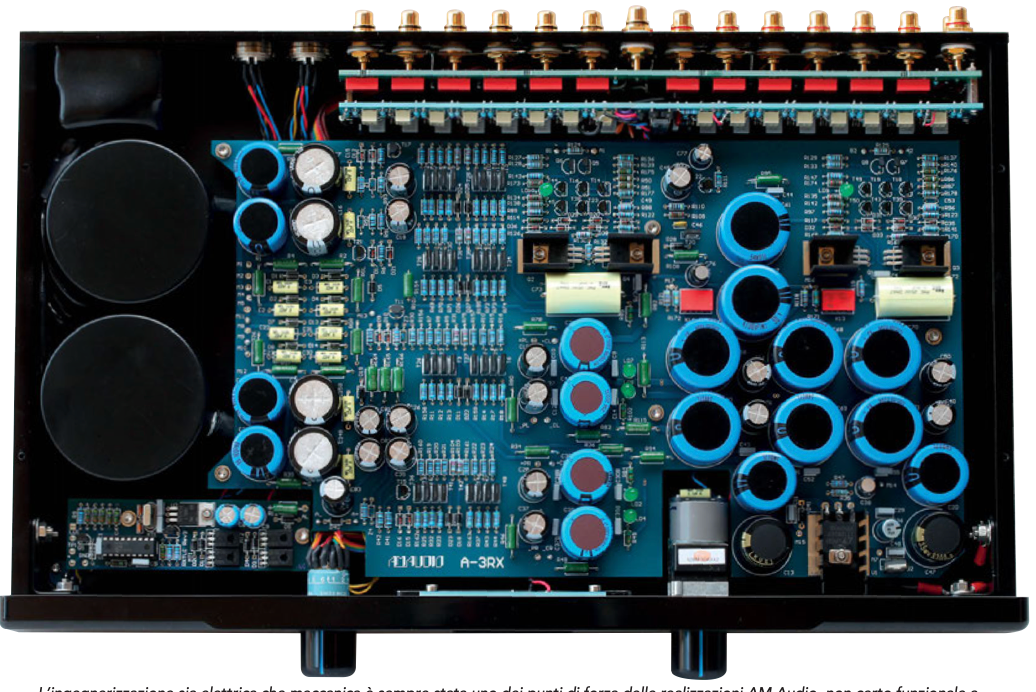

@CortoCircuito Grazie dell'aiuto. Ho smontato il pre e le dimensioni delle capsule sono queste:

Diametro: 72mm

Altezza: 37mm

Ma non credo possa sostituirle, sono immersi per metà in una resina solidificata.

Questo il retro del trasformatore:

[Jox79]

@veidt  Ho avuto 3 amplificatori am audio, e nessuno di questi ronza. Solo se quasi appoggio l'orecchio al telaio sento qualcosa.. ma di molto leggero.

Diciamo che mi sento ridicolo nel farlo.

Il pre in questione, che sonicamente è davvero molto elevato, ha questi trasformatori ronzanti,, in particolare quando il fotovoltaico mi alza la tensione in casa a 246 - 247 V. Comunque anche quando si torna a 230 ronzano un pò lo stesso.

[Jox79]

Ho acquistato dei silenti block come suggerito e tagliato al laser un coperchio nuovo in acciaio inox, con un'apertura che permetta ai trasformatori di sollevarsi (essendoci sotto i silenti Block) e fuoriuscire dal telaio. Prossimamente provo a montare il tutto...

[Membro_0021]

23 minuti fa, Jox79 ha scritto:

Ho avuto 3 amplificatori am audio, e nessuno di questi ronza. Solo se quasi appoggio l'orecchio al telaio sento qualcosa.. ma di molto leggero.

@Jox79 dipende dalla grandezza del trasformatore. Io di Am audio ho avuto il piccolo M-150 e non ronzava. Gli a200mkII invece ronzavano, o meglio con il passare degli anni è aumentato il ronzio.



[viale249]

6 ore fa, Jox79 ha scritto:

con un'apertura che permetta ai trasformatori di sollevarsi

Come i Cabre di qualche lustro fa...
