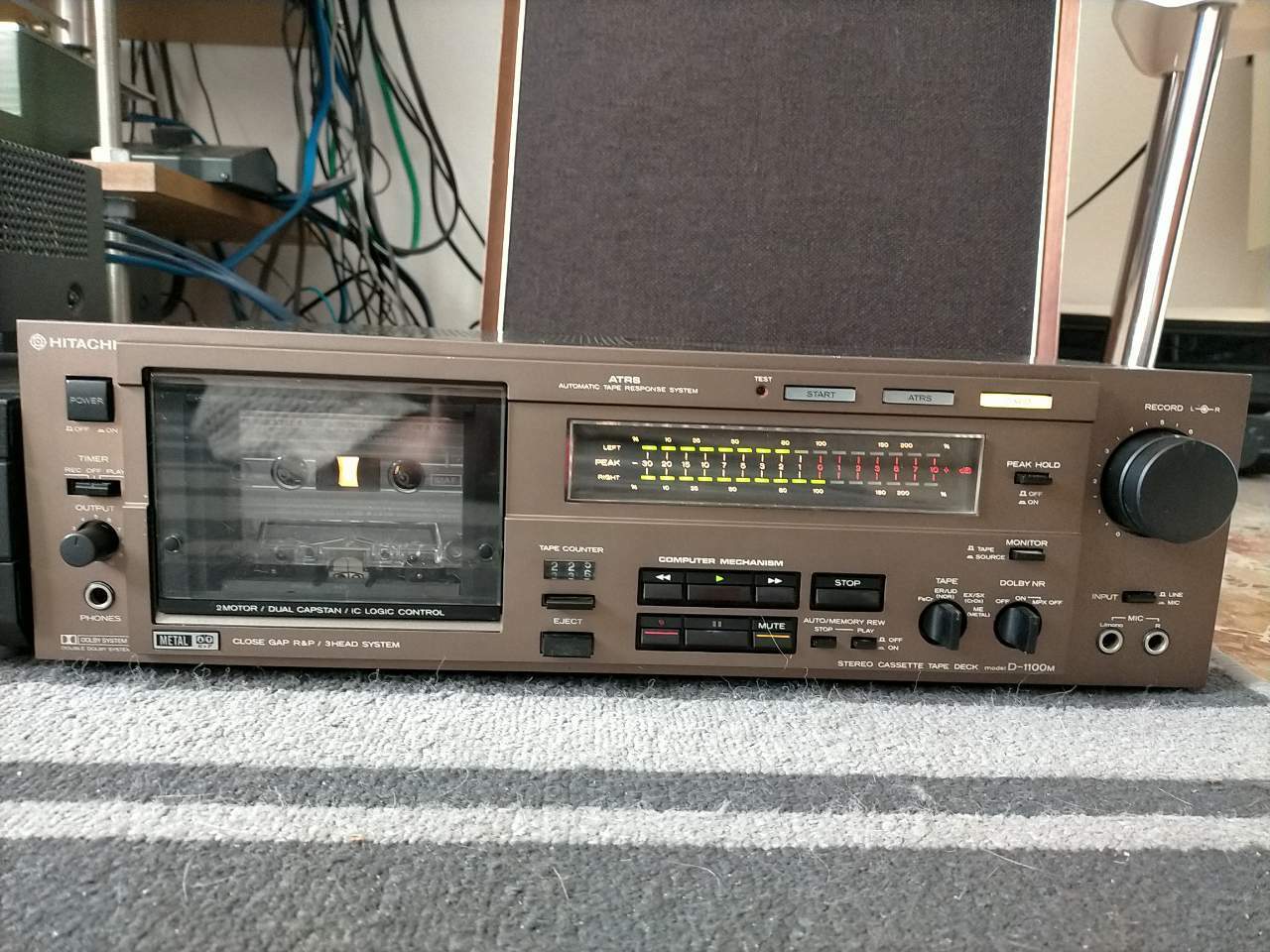

Hitachi D1100m proviamo a cambiare le cinghie...

[Bazza]

@Libra Ti ricordi il link che mi avevi mandato ? Questa è diversa, credo sia il primo tipo infatti riguardando le foto del link anche la meccanica è diversa.

Poi speriamo che mi riesca rimettere tutto assieme..

[Libra]

@Bazza E' praticmente la stessa, cambia solo il motore del capstan che nel D-1100MB è di tipo D.D.

e qui sul D-1100M è di tipo DC Servo (belt drive), ma entrambe a Closed Loop.



Occhio al motore del capstan.



Per le cinghiette eviterei come la peste i kit di ebay, pena W&F da incubo.

[Bazza]

37 minuti fa, Libra ha scritto:

Occhio al motore del capstan.

In che senso ?

37 minuti fa, Libra ha scritto:

Per le cinghiette eviterei come la peste i kit di ebay, pena W&F da incubo.

Un consiglio ?

Un'altra cosa, dato che non ho le misure delle cinghie, quella per il volano principale è bene prenderla precisa sul volano e poi tirarla fino al motore o è meglio prenderla leggermente più larga ?



[Libra]

@Bazza Nel senso che il controllo della velocità purtroppo cede, e va sostituito.

Le cinghiette vanno misurate con un spago da cucito, qui il SM con l'esploso della meccanica:



https://elektrotanya.com/hitachi_d-90s_sm.pdf/download.html#dl



Qua il suo di SM ma mancante della parte esplosa,

ma utile perchè c'è lo schema elettrico e il layout del p.c.b.



https://elektrotanya.com/hitachi_d-1100m.pdf/download.html



[Membro_0022]

13 ore fa, Bazza ha scritto:

è bene prenderla precisa sul volano e poi tirarla fino al motore o è meglio prenderla leggermente più larga ?

Va presa un po' più corta della misura rilevata con lo spago come dice Libra, in modo che sia in tensione ma non troppo.

Se la misuri solo sul volano sarà troppo tesa, e alla lunga provocherà usura della bronzina del motore con conseguente dipartita del medesimo. Il che non è bello.

[Bazza]

@lufranz Ok, le ho misurate con lo spago da cucina stamattina, ad esempio su un diametro fittizio di 98mm quanto conviene prenderla più piccola ? 2/3 mm sono troppi/pochi ?

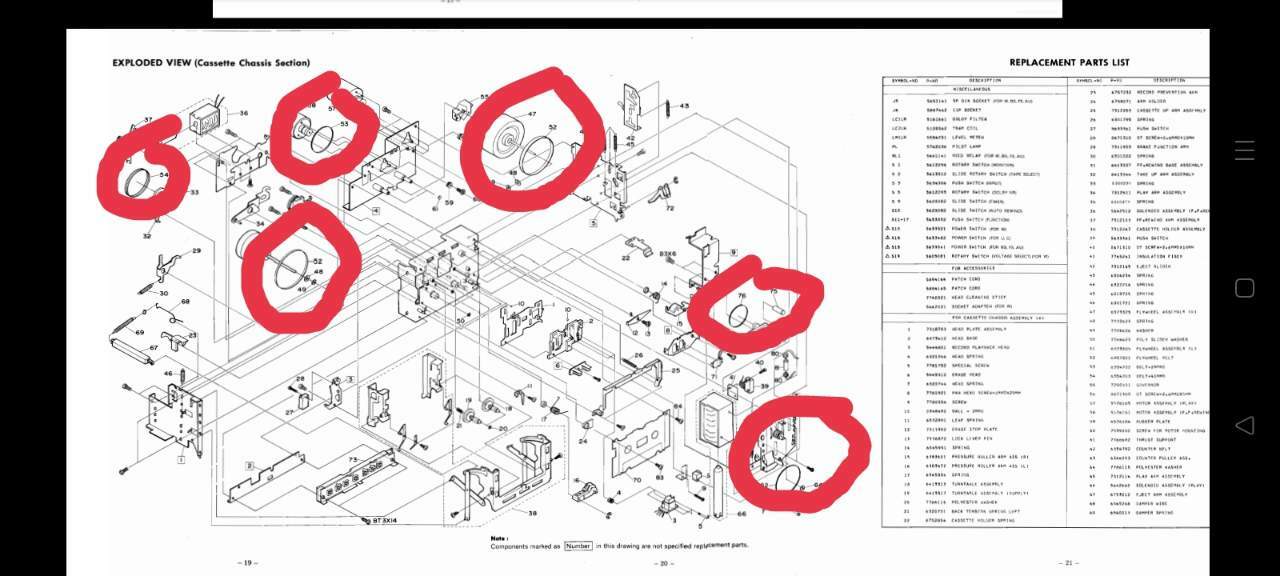

@Libra Guardando l'esploso dal file che mi hai linkato si vedono 6 cinghie, io sulla meccanica ne conto 5 in totale, dove sbaglio ?

1 va al volano principale del capstan

1 collega i due volani

1 va dal secondo motorino fino alla puleggia sotto

1 collega la spola che entra nella bobina della cassetta alla puleggia del contagiri

1 dalla puleggia sopra fino al contagiri vero e proprio.

Inoltre, queste che vendono su Amazon sono affidabili ??

Cassette Tape Belt,Biluer 180PCS Cassette Nastro Cinture Piatte Cintura Quadrata per Registratori Walkman Dvd Drive Piccola Nera https://www.amazon.it/dp/B088PFRM96/ref=cm_sw_r_apan_glt_i_2BZ6BA70SRXGNWPPYJSX?_encoding=UTF8&psc=1



[Stereo]

@Bazza lubrifica solo la parte a contatto con la sede entro la quale ruota.

Il capstan andrà ovviamente pulito da sporco e tracce di olio una volta montato il tutto per evitare contaminazioni del pinch roller e del nastro

[AL78]

@Bazza  sembrano esattamente quello che comprato io su ebay tempo fa.Io le prese solo perchè può capitare qualche apparecchio preso guasto solo per verificare il funzionamento in attesa di quelle buone,ne ho prese 2 pacchi da venditori diversi e non sono una meraviglia quindi se ti servono per questa akai lascia stare se le prendi tanto per averle oppure per prendere le misure con precisione ok

[Bazza]

@AL78 Ok, quelle buone dove si prendono ?

[AL78]

@Bazza  io le ho prese in un negozio di elettronica della mia città

[Bazza]

@AL78 Se le ritieni migliori aspetterò che riaprano dopo le feste, se almeno ne hanno ancora..

[cowboy]

@Bazza se vuoi prendere le cinghie di piatte per il volano capstan a quel negozio di Firenze non ne hanno, li ci sono solo quelle a sezione quadrata.....

[Bazza]

@cowboy Intendi l'elettronica in viale europa ?

[cowboy]

@Bazza Si..... c'è un negozio di vendita per corrispondenza che aveva molte cinghie e ricambi, si chiama calpedel prova a guardare in internet.

[Libra]

@Bazza  Si giusto; 6 due per il tape counter, guarda bene l'esploso.

C'è una doppia puleggia:





Cinghiette appena più piccole di uno o massimo due millimetri.
