Technics SU-A6 + SE-A5 bias e calore

[Stefano86TV]

Ciao a tutti, la scorsa settimana ho portato a casa un pò di cosine ad una cifra ragionevolissima. Tra queste c'erano appunto il pre amplificatore Technics SU-A6 e il suo finale SE-A5. Entrambi primo propietario, con imballi e manuali originali e in condizioni magnifiche. Una volta ripuliti devo dire che sono veramente belli! Erano fermi da un paio d'anni, non molto, ma non avendo un variac per fare un'accensione graduale ho cercato di prendere qualche precauzione. Li ho collegati alla rete elettrica col volume al minimo e un paio di altoparlanti e sono li che girano a vuoto. In questo modo spero che, se ce ne fosse bisogno, gli elettrolitici si ripiglino un pò. Noto però una cosa, il dissipatore del canale sinistro è tiepido, mentre il destro è freddo. Eppure se alzo leggermente sento un leggerissimo brusio su entrambi i canali. La domanda è: c'è un bias da tarate? Se si, come e da dove? Poi, qualcuno ha escogitato una soluzione più pratica per ovviare a quei bizzarri connettori di potenza?

Grazie mille a tutti!

[oscilloscopio]

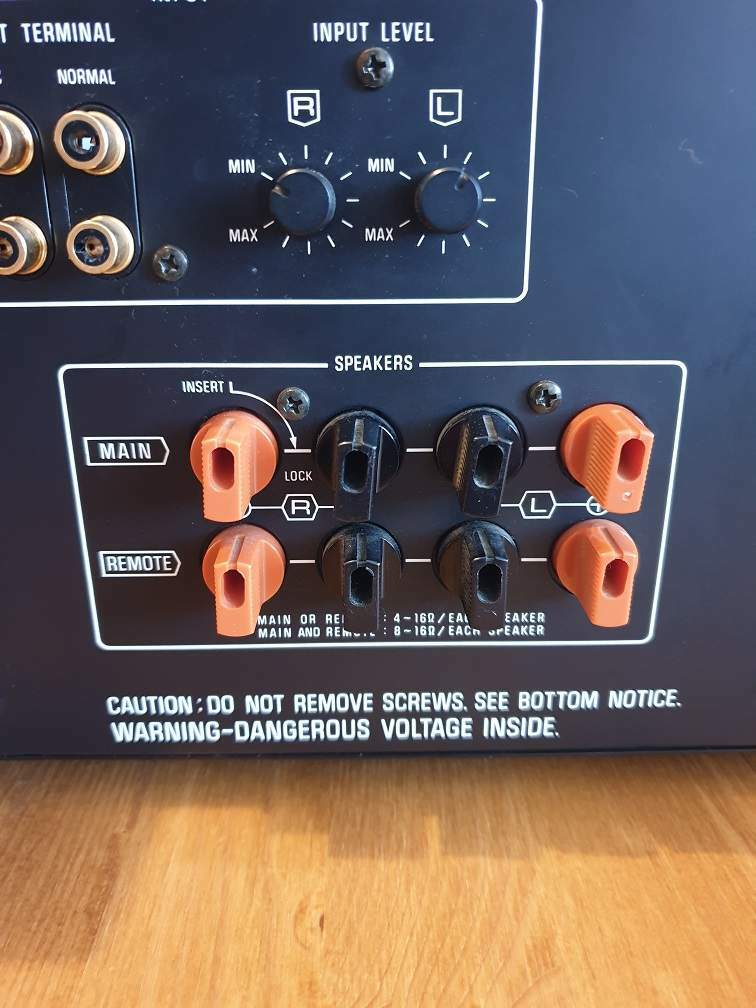

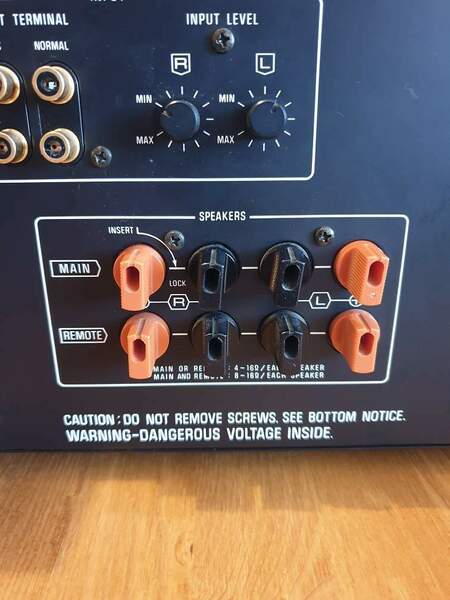

@Stefano86TV  Hai gli ingressi del finale sbilanciati...per quello che probabilmente un canale scalda più dell'altro.

[pserci]

@oscilloscopio In assenza di segnale (volume al minimo mi pare di aver capito) non dovrebbero comportarsi diversamente. Probabilmente ci sarà da rivedere la taratura della corrente di riposo.

[oscilloscopio]

@pserci anche questo è vero...

[Stefano86TV]

All'interno del finale spiccano due coperchietti con su scritto "Synchro bias circuit". Quindi non credo ci sia il bias tradizionale ma qualcosa di diverso. Guardando al volo la vecchia brochure mi sembra d'aver letto che si tratta di un circuito che si auto regola. Ma non ho trovato molto altro, quindi ho chiesto qui se c'è qualcun'altro che l'ha aperto e c'ha messo mano

[TheoTks]

Il syncho bias è un particolare circuito di alcuni Technics per ridurre loa distorsione di incrocio e non ha attinenza con la regolazione dell Icq (corrente di quiescenza, in genere definita come "bias").

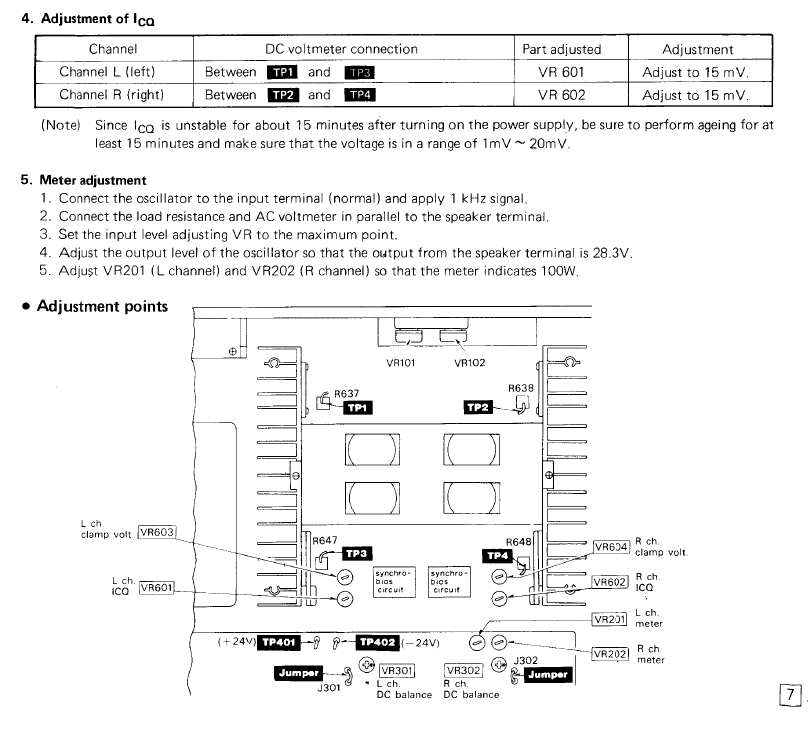

Per la regolazione, così riporta il service manual del se-a5:

-



Prima della regolazione del bias è bene controllare anche la tensione zero alle uscite.



[Stefano86TV]

@TheoTks dopo me lo studio! Grazie! Dove si trova il service manual?

[TheoTks]

si puo trovare qui

https://elektrotanya.com/technics_se-a5-k_sm.pdf/download.html#dl

oppure su hifiengine, occorre registrarsi, ma è gratis

https://www.hifiengine.com/manual_library/technics/se-a5.shtml





[Stefano86TV]

@TheoTks caspita ce l'avevo sotto il naso. Grazie mille!

[AL78]

@Stefano86TV  di solito basta scrivere su google "apparecchio xy service manual" .....

[Stefano86TV]

CHIEDO SCUSA

[AL78]

@Stefano86TV  e de che ?a volte le soluzioni più semplici non ci vengono in mente

[Stefano86TV]

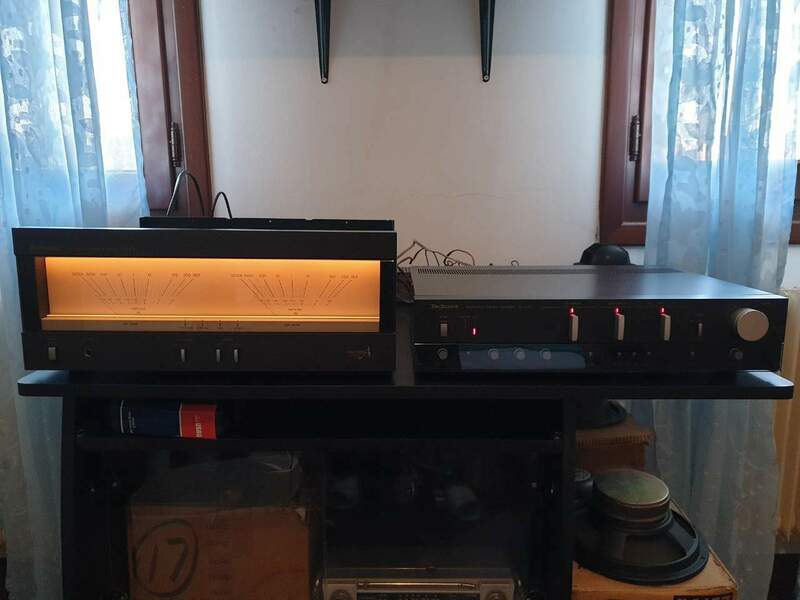

@AL78 diciamo che sotto sotto volevo anche condividere con voi questo vecchio nuovo bellissimo giocattolo..

[v15]

16 minuti fa, Stefano86TV ha scritto:

questo vecchio nuovo bellissimo giocattolo..

Il giocattolo è effettivamente vecchio, ma per quanto mi riguarda non farei a cambio con nessun apparecchio del panorama hifi odierno. 👍

[AL78]

@v15  niente niente...non ci credo 🙂
