Misurare la sensibilità di un amplificatore

[astrodany]

Ho un multimetro e alcuni resistori di varia grandezza.

Come faccio a misurare la sensibilità di ingresso di un ampli?



Grazie!!!

[SHAR_BO]

Occorre un voltmetro ed un generatore sinusoidale.

Con le sole resistenze si fa poco.



[SHAR_BO]

Oppure,

avendolo schema esatto si può fare una ragionevole approssimazione.

@astrodany Hai lo schema dell'ampli? Allora postalo qui che ci si ragiona.





[astrodany]

Per me sono geroglifici criptati...j

[SHAR_BO]

Allora,

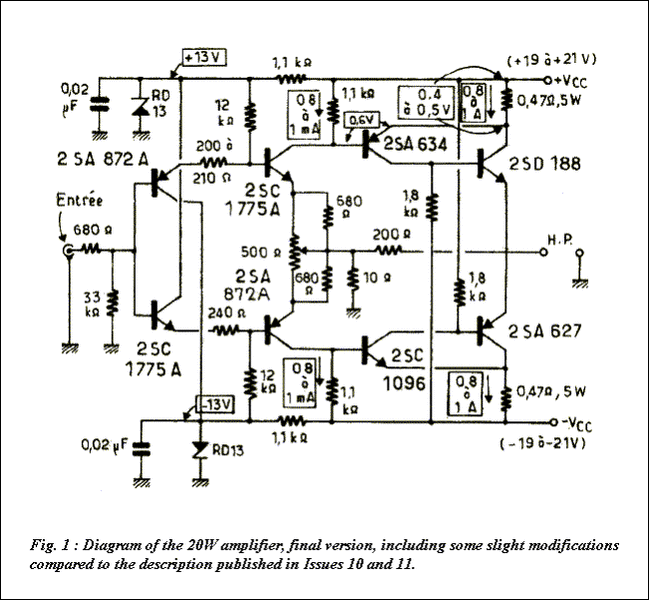

dai valori resistivi indicati quel circuito ha un guadagno in tensione di poco inferiore a 26;

è dichiarato per erogare 20 W su 8 ohm, che corrispondono ad una tensione di uscita di 12,6 V;

ne consegue che la piena potenza viene raggiunta con un segnale in ingresso di circa 0,5 V.



[astrodany]

OK.

Il voltaggio è RMS o picco-picco?

Complimenti per aver decifrato il geroglifico!!

[pro61]

@SHAR_BO

A me sembrano 20 volte, da cosa deduci 26?

[astrodany]

Per curiosità: da quali parametri lo deducete il valore?

Spiegatelo for dummies....

[pro61]

Dovrebbe essere il valore della resistenza in serie alla controreazione (200 Ohm) diviso quella subito seguente verso massa (10 Ohm), non ricordo se poi va aggiunto 1 o no.

[walge]

Quel rapporto è la quantità di feedback, non il valore di amplificazione totale



Walter

[astrodany]

@walge E l'amplificazione totale come si ricava?

[SHAR_BO]

Il 25/1/2022 at 14:06, astrodany ha scritto:

Il voltaggio è RMS o picco-picco?

RMS



[stefanino]

Il 21/1/2022 at 23:26, astrodany ha scritto:



Ho un multimetro



Hai un multimetro  e sicuramente un PC o uno smartphone che userai come sorgente facendogli generare una sinusoide

caricando una delle tante app per farne un generatore di frequenze

Con il multimetro  misuri  la tensione in uscita dalla sorgente e in uscita dell ampli



Dato che vuoi avere il rapporto di amplificazione nudo e crudo eviterei di mettere in uscita un carico complesso come un altoparlante e opterei invece per un carico resistivo anche molto blando ( decine di ohm)



[walge]

Se hai una buona sound card puoi usare ARTA, us sw in parte free che utilizzi come genratore sinusoidale; oppure REW.

Il tester in ac e ti misuri il segnale in uscita; starei intorno ai 10 mV (millivolt), piuttosto basso.

Poi ti compri una bella resistenza da 8,2 ohm 5 watt  e la colleghi ad un canale,

Accendi il finale e ti misuri la tensione in uscita; la sensibilità è standard, 1 w su 8 ohm ( 2,73 volt).

Quindi aumenterai il segnale in ingresso ( con cautela) fino ad ottenere 1 watt; a quel punto hai trovato la sensibilità

Ovviamente lo stesso devi farlo sull'altro canale.

Il finale è un kit o già montato?



Walter

[SHAR_BO]

@walge Scusa, perchè validare il dato con 2,83 V in uscita?

Convenzionalmente la sensibilità di un ampli non si indica per la sua massima potenza ?

[astrodany]

@walge Già montato.
