maxgazebo Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 @luke_64 si alla fine tutto può essere, se non si conosce come è cablato il filtro, quindi se non escono fuori valori e cablaggio non si riesce ad intervenire

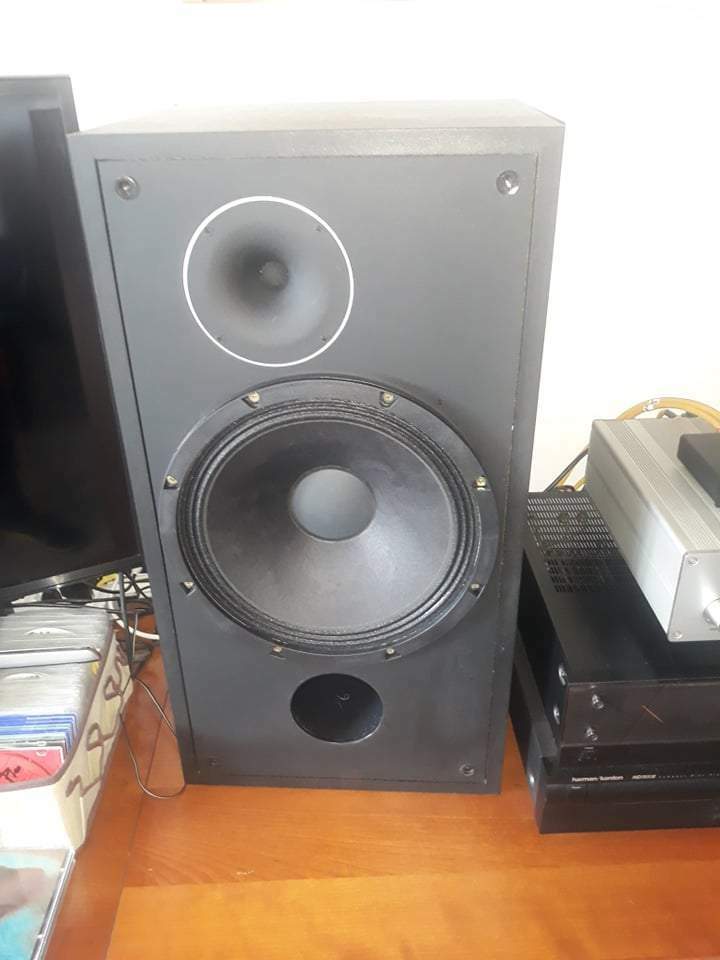

Piero Di Costanzo Inviato 7 Febbraio 2022 Autore Inviato 7 Febbraio 2022 E se andassi di potenziometro sul Tweeter? Come la vedete? Non vorrei usare un equalizzatore,mi sembrerebbe troppo.
maxgazebo Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 2 minuti fa, Piero Di Costanzo ha scritto: E se andassi di potenziometro sul Tweeter? Come la vedete? Non vorrei usare un equalizzatore,mi sembrerebbe troppo. Intendi un L-PAD? Un attenuatore per i TW? Si potresti, certo, per trovare il giusto equilibrio, per poi toglierlo e metterci una resistenza equivalente Ma dove lo collegheresti? Se non hai lo schema del filtro? Se lo inserisci in un punto sbagliato vai a modificare il taglio del crossover, a te serve solo attenuare il TW
Piero Di Costanzo Inviato 7 Febbraio 2022 Autore Inviato 7 Febbraio 2022 @maxgazebo Immagino,nella mia ignoranza,che vada collegato a valle del Crossover,cioè sui due cavi che vanno dal crossover al Tweeter...
maxgazebo Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 @Piero Di Costanzo e no, è proprio questo il modo da evitare...in quanto la resistenza che tu inserisci vine "vista" anche dal filtro che c'è prima Devi inserirla prima di entrare nella cella del filtro, che magari è solo un condensatore in primo ordine...ma serve lo schema del filtro
luke_64 Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 33 minuti fa, Piero Di Costanzo ha scritto: E se andassi di potenziometro sul Tweeter? potrebbe essere un'idea, ma dovresti usare un L-pad, in modo da mantenere per quanto possibile inalterata l'impedenza. Nel caso di filtro del primo ordine (solo condensatore) puoi metterlo prima o dopo, non cambia nulla; dal secondo ordine in poi (condensatore più bobina) è consigliabile metterlo prima del filtro. Ne trovi parecchi nel web, ma costicchiano. Sostituire la resistenza esistente è molto più economico
viale249 Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 @Piero Di Costanzo Evita sperimentazioni empiriche fatte a lume di naso e trova qualcuno che possa fare delle simulazioni e delle misure ai componenti, il crossover serve per attuare il taglio elettrico ma con bene in mente la risposta acustica dei trasduttori. Hai sostituito il woofer e devi necessariamente verificare la sua risposta sino all'incrocio con il tweeter: il lavoro da fare non sarà solo un mero allineamento dei livelli.
Coltr@ne Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 3 ore fa, viale249 ha scritto: Hai sostituito il woofer e devi necessariamente verificare la sua risposta sino all'incrocio con il tweeter: il lavoro da fare non sarà solo un mero allineamento dei livelli. Non è che si possa sostituire un woofer in reflex a muzzo, un occhiatina al tubo non è optional.
viale249 Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 @Coltr@ne quoto. Non a caso suggerivo di trovare qualcuno pratico con misure e simulazioni. Mi dispiace che l'aspetto tecnico non venga tenuto in debita considerazione e si pensi che basta azzeccare un componente del crossover oppure sostituire un altoparlante solo perché entra nel foro di quello guasto...
maxgazebo Inviato 7 Febbraio 2022 Inviato 7 Febbraio 2022 @viale249 si, sono d'accordo...almeno rifarei accordo reflex nel volume del cabinet, cambiando tubo in base a quello che serve...ma necessita una simulazione al PC, domani vedo se ho un attimo di tempo 1
viale249 Inviato 8 Febbraio 2022 Inviato 8 Febbraio 2022 1 ora fa, maxgazebo ha scritto: necessita una simulazione al PC, domani vedo se ho un attimo di tempo Bravo, ottimo contributo. Per quella che è la mia esperienza i parametri dichiarati sui data-sheet non sono mai uguali a quelli del trasduttore reale (per questo è necessario misurare...) ma almeno si ha una verifica di massima del caricamento del woofer.
Piero Di Costanzo Inviato 8 Febbraio 2022 Autore Inviato 8 Febbraio 2022 @maxgazebo Grazie mille a tutti;che gruppo!

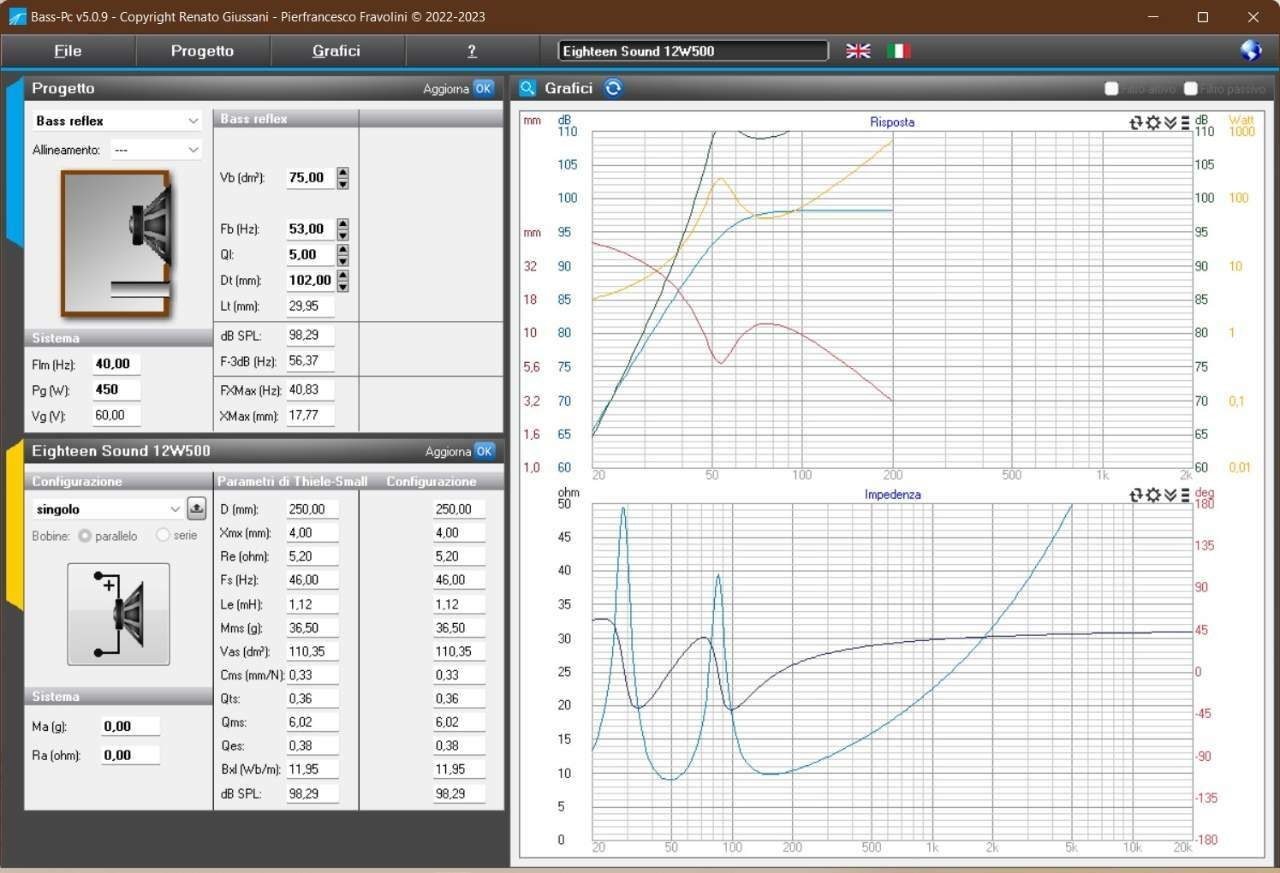

maxgazebo Inviato 8 Febbraio 2022 Inviato 8 Febbraio 2022 @Piero Di Costanzo inserendo in Bass PC i parametri del 12W500 8ohm con 75 litri di lavoro questo è ciò che si può ricavare allineato a 53 Hz massimamente piatto Il tubo deve essere da 102 cm di diametro e lunghezza 3 cm Per fare simulazione più fedele servono le misure interne precise
Piero Di Costanzo Inviato 8 Febbraio 2022 Autore Inviato 8 Febbraio 2022 Scusa Max,forse c'è qualche errore nelle misure del condotto? 102 Cm Diametro e 3 Cm Lunghezza? O non ho capito niente io? Cmq grazie mille in ogni caso,sei un amico oltre ad essere un signore.
