Progetto e costruzione Crossover

[maxgazebo]

26 minuti fa, Jack ha scritto:

un cx circa decente con un incrocio da 12db all’incirca a 1300-1500hz un reflex che aiuti per quanto si può la discesa che non c’è, una certa attenuazione con R prima del cx, ed una cassa decente esce.
Sarà approssimativa come idea ma sempre molto meglio che la situazione presente, secondo.
Ma anche fosse a 2000 l’incrocio…

Perdona, ma cosa hai detto? Non ho capito praticamente una mazza...attenuazione con R, cassa decente esce, cx...per essere approssimativa l'idea va prima capita 🤔😂

Da considerare il fatto che non si può scendere troppo con l'incrocio, parliamo di un tw a cupola da 1" già a 1,9KHz siamo al limite...

[pro61]

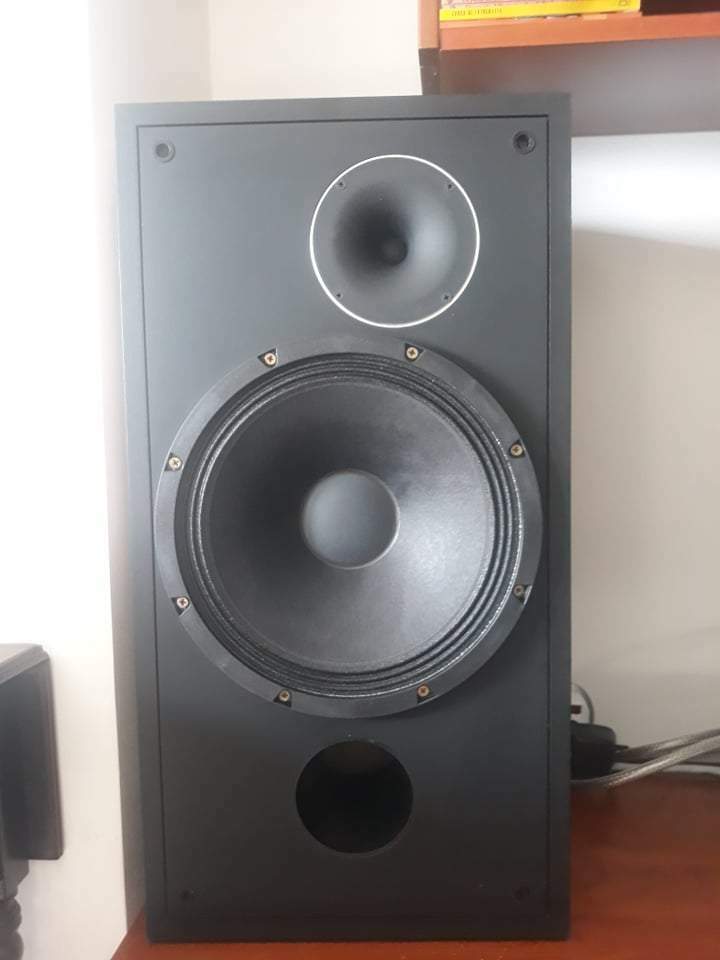

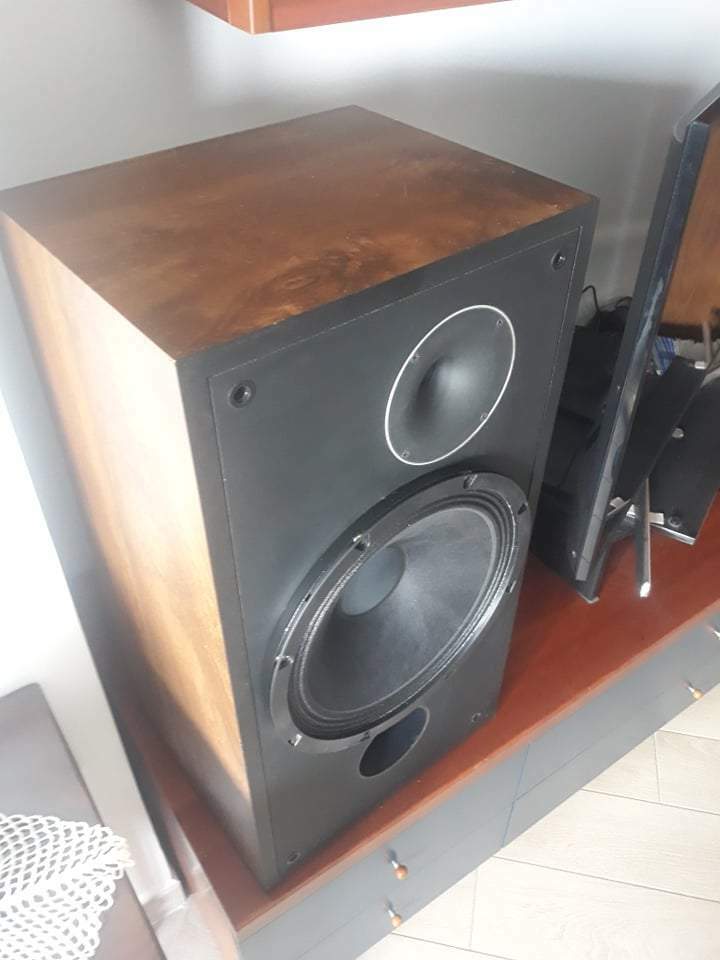

A riguardare bene le foto, quella sul TW è una guida d'onda e non una tromba e dal diametro, che sarà una 15ina di cm, dovrebbe essere sufficiente ad accordarsi col woofer alla frequenza di taglio. Potrebbe essere sufficiente un pb del primo ordine, seguito da una RLC serie in parallelo centrata sul break up del woofer, con un Q basso, diciamo fra 0,5 e 1.

[maxgazebo]

@pro61 si, come no...tutto potrebbe essere, mettiamoci pure i filtri notch...ma non aiuta chi ha chiesto

Cosa che invece potrebbe aiutare è togliere il filtro, mettere una vaschetta 4 contatti, portare fuori i due altoparlanti diretti e biamplificare attivamente con un processorino DSP xover digitale e 2 finali Classe D

Allora si che risolvi e le fai volare, altro che chiacchiere inutili

[pro61]

@maxgazebo il tutto ovviamente ad orecchio.

[maxgazebo]

@pro61 certo, almeno hai possibilità di trovare equilibrio agendo sul taglio e sul livello "live"...con il filtro passivo devi comunque andare ad orecchio ma cambiando magari i componenti, hai idea di cosa significa? 🤔

Comunque vedo che Piero non si inserisce più, magari ha già trovato la sua soluzione, comprato nuovi diffusori...e noi qui a scrivere al vento 😂

[pro61]

@maxgazebo 😂😂😂

[luke_64]

Inutile girarci intorno,  ci sono solo due soluzioni:

O lascia tutto com'è attenuando il tweeter alla membro di alano, oppure misura i componenti e fa un progetto come Cristo comanda

[viale249]

1 ora fa, luke_64 ha scritto:

Inutile girarci intorno,  ci sono solo due soluzioni:

O lascia tutto com'è attenuando il tweeter alla membro di alano, oppure misura i componenti e fa un progetto come Cristo comanda

Quoto. Fa piacere notare che il corretto approccio al problema sollevato non è merce rara, come invece ho letto in alcuni interventi...

[Piero Di Costanzo]

@maxgazebo No no sono sempre qui,è che sto seguendo con molta attenzione i vari contributi,anzi,ne approfitto per ringraziarvi ancora,siete impagabili....e che pazienza che avete.

[maxgazebo]

@Piero Di Costanzo figurati, come avrai capito hai inserito una richiesta su argomento dibattuto...si va avanti a colpi di "si potrebbe, bisognerebbe, forse sarebbe il caso" dove ognuno dice la sua, ma se tu non hai possibilità di misurare i parametri del TW sono solo chiacchiere 😔

[Piero Di Costanzo]

@maxgazebo Sono riuscito a fotografare la sigla del Tweeter ma,essendo ormai un componente fuori produzione,in rete non ho trovato nulla,ho anche fotografato bene il Crossover con le sigle di tutti i componenti,magari aiuta....Cmq ho fatto ascoltare il diffusore preassemblato,(per avere un altro parere da persona più esperta) ad un mio amico audiofilo il quale mi faceva notare una eccessiva presenza del Woofer (non del Tweeter) nella zona di incrocio (circa 1,9 Hz),forse figlia di una sua alta sensibilità in quella zona (cosa peraltro ipotizzata anche dall'ottimo Dufay)....e adesso cosa fo?

[audio2]

13 minuti fa, Piero Di Costanzo ha scritto:

e adesso cosa fo

io i suggerimenti per spendere poco senza tante menate e vedere se intanto va meglio te li avevo dati

[luke_64]

@Piero Di Costanzo Il tweeter è un Sound Dynamics HL-C-OISD con cupola in resina fenolica e resistenza in DC di 7,2 ohm. Altro non ho trovato.

[maxgazebo]

@Piero Di Costanzo Beh c'è qualcuno che è intervenuto nella discussione dicendo che il discorso andrebbe affrontato con metodi ortodossi, con completa riprogettazione del filtro e misurazione dei componenti....giustissimo, sono io il primo a dirlo, ma forse è perchè hanno intenzione di offrirsi volontari e fare il lavoro per te "pro bono"

Se invece rimaniamo con i piedi per terra e si valuta la situazione per quello che è (non si trova nulla in rete per fare una cosa ragionata) bisogna tenere per buona la sezione medio/alti, visto che è tutto originale, e cercare di affiancargli il nuovo woofer seguendo una maniera empirica (ad orecchio)



Non si è ben capito se il problema è il TW troppo alto o il woofer che sale troppo e crea picco sui medi (io credo la seconda ipotesi)



Per me intanto andrebbero tolti i medi al woofer, inserire un filtro a 6dB o anche a 12dB/ott, in modo che a 2KHz ci arrivi già con un po' di attenuazione, incociandosi con il TW



Conseguentemente si aggiusta poi il livello del TW, che è molto probabile non sia necessario



Questo è per me un modus operandi "logico" per quello che puoi fare con i mezzi a disposizione, non credo ci siano altre possibilità, se non portarli in un laboratorio HiFi e farlo fare a loro, ma andresti con la spesa ben oltre il costo dei diffusori



[Piero Di Costanzo]

@maxgazebo "il woofer che sale troppo e crea picco sui medi (io credo la seconda ipotesi)"

Credo che tu abbia perfettamente centrato il problema,medi troppo in evidenza da parte del Woofer il quale a circa 2000Hz ha una sensibilità altissima,poco sotto i 100 Db.
