filro Emi per ciabatta diy

[gsxf65]

Buona Domenica,

ho preso questo filtro da inserire sulla mia ciabatta diy, nessuno l'ha usato? Secondo voi, devo saldare dei varistore (s14k150 varistore 250v d=14 p=7 5) che ho in casa, in entrara? Ci aggiungo una Schurter Maschio con fusibile? Grazie

https://it.aliexpress.com/item/4000337476840.html?spm=a2g0o.productlist.0.0.3daf78a0CpFn2

[clane]

Ciao,

forse quei due componenti rossi rotondi che si vedono all'uscita sono dei varistori.



Sei sicuro che quelli che hai (S14k150) sono da 250Vac?  Dalla sigla sembrano 150Vac.

Se vuoi montarli, ti consiglio di usare quelli con fusibile integrato, i TMOV.

Te lo dico perchè in caso di forti correnti, i varistori si surriscaldano fino a prendere fuoco. Con i TMOV sei protetto da questa evenienza.

Se poi vuoi andare oltre, ci sono i ITMOV, che hanno la possibilità di collegarci una lampadina per avvertire quando il varistore ha smesso di proteggere causa forte sovratensione ai suoi capi.



[officialsm]

@gsxf65 @clane vorrei prenderlo pure io. Secondo voi funziona per proteggere dalle emissioni dei device collegati.

Per capirci: lo metto su una ciabatta e ci collego la tv, mi protegge dalle emissioni della tv verso la rete elettrica di casa?

[clane]

Senza uno schema ci si puo' solo fidare di quello che dice il venditore.

Quello in vendita ha sia un filtro per la DC (diodi+condensatori elettrolitici) che uno per le EMI (induttanze e condensatori a film). E forse ha anche i varistori per proteggere dalle sovratensioni di rete.



@ officialism: Se cerchi solo la protezione da EMI/RFI in uscita, ti basta una presa IEC con filtro incorporato. https://www.mouser.it/ProductDetail/Schaffner/FN9222B-10-06?qs=Eu63EZxBwKLviz43%2BmPbwg%3D%3D

[gsxf65]

@clane Ciao, i varistore li ho presi nella baia da un venditore italiano che mi assicurava sarebbero andati bene per lo specifico

S14K150, varistore 250V D=14 P=7,5 secondo te non vanno bene? Credevo che fosse la sigla 250V



[gsxf65]

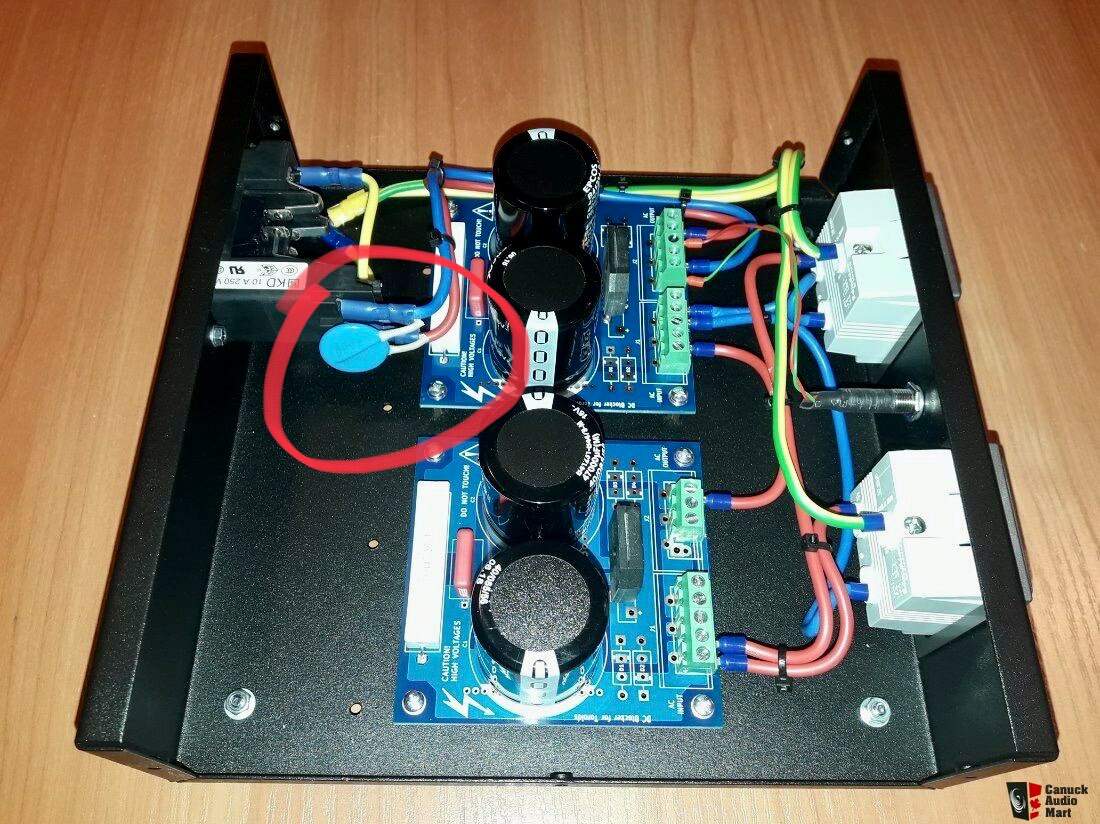

questo è un’altro che devo assemblare, foto in rete:



[officialsm]

@clane ma non voglio proteggere la TV, voglio proteggere la linea alle spalle della tv dalla TV stessa

[gsxf65]

https://www.atlhifi.com/shop/fully-assembled-devices/dc-blocker-trap-filter-assembled-in-case/

questo per l’ integrato, nel primo post per lettore cd e prephono



https://www.atlhifi.com/shop/assembled-pcbs/fully-populated-dc-blocker-pcb/

[gsxf65]

1 ora fa, clane ha scritto:

forse quei due componenti rossi rotondi che si vedono all'uscita sono dei varistori.

[gsxf65]

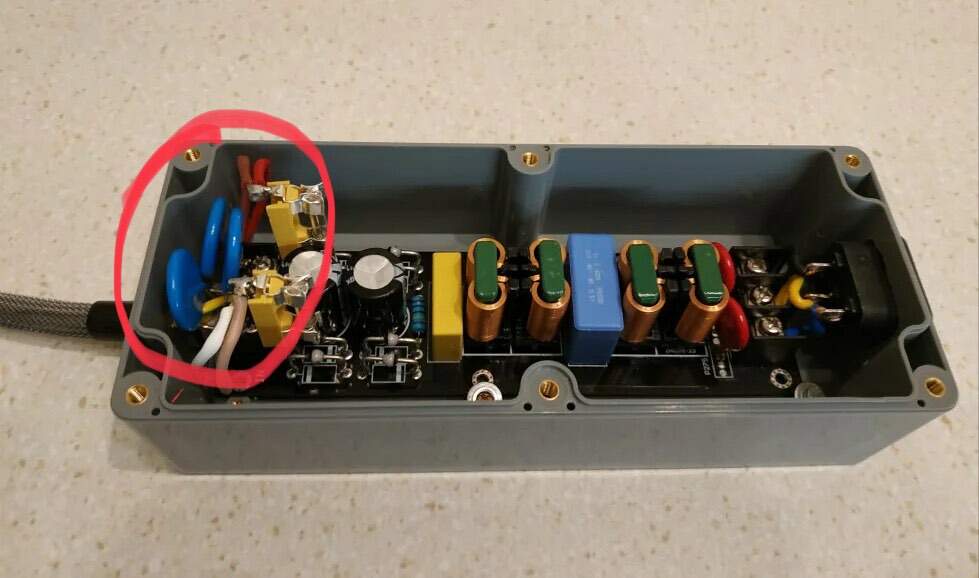

sempre foto da rete, si vede l’aggiunta di tre varistori in entrata

[clane]

58 minuti fa, officialsm ha scritto:

@clane ma non voglio proteggere la TV, voglio proteggere la linea alle spalle della tv dalla TV stessa

Esattamente quello che ho detto, protezione in uscita dal televisore, ovvero non vuoi che le emissioni di un apparecchio rientrino nella rete e raggiungano gli altri apparecchi. Il filtro che ti ho linkato fa proprio questo.

[clane]

26 minuti fa, gsxf65 ha scritto:

2 ore fa, clane ha scritto:

forse quei due componenti rossi rotondi che si vedono all'uscita sono dei varistori.

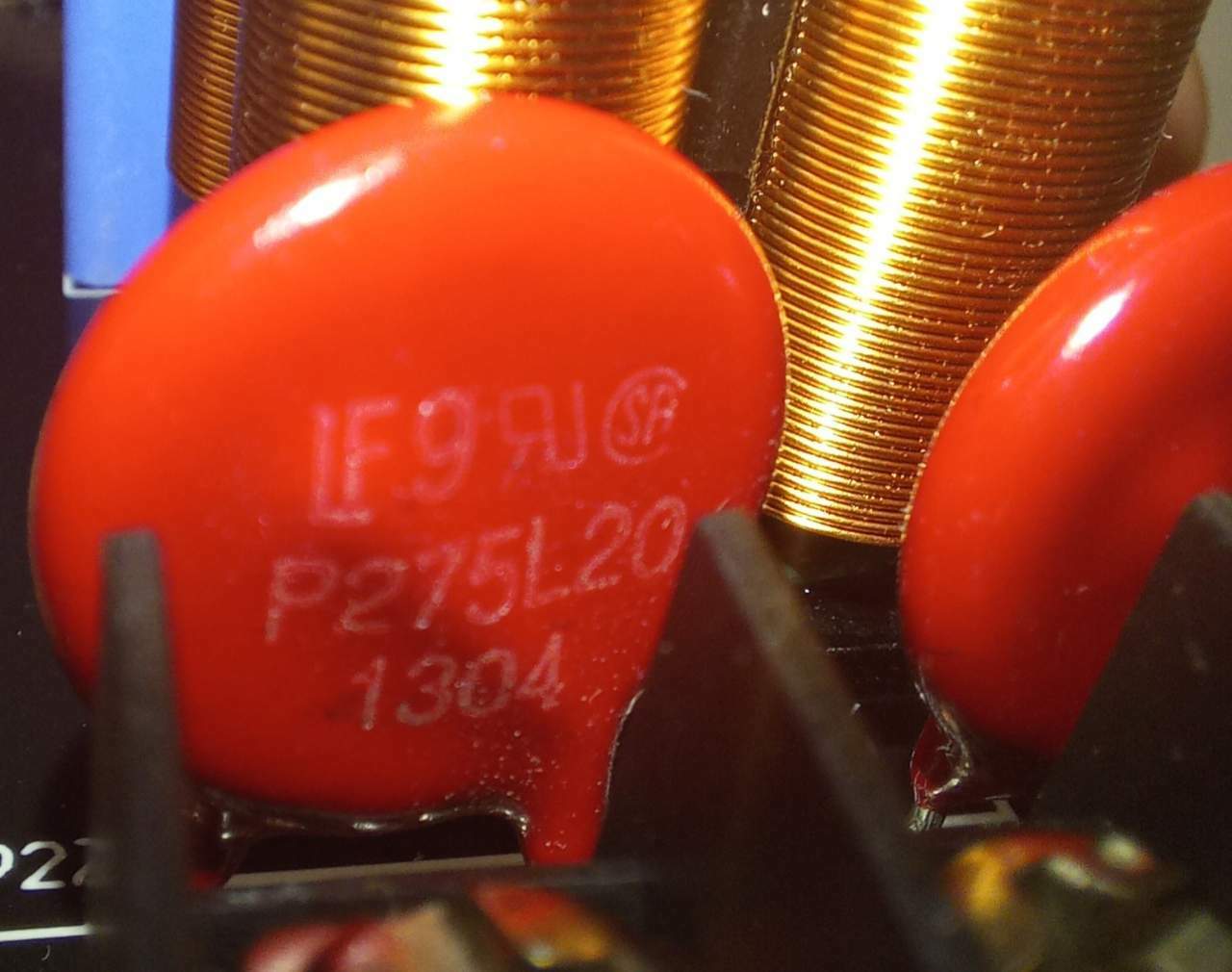

Si si, sono varistori marca Littlefuse. P275 indica il Vac di funzionamento, L20 il diametro. In questo caso sono dei varistori diametro 20mm e tensione 275 Vac. Per quello ti dicevo che quelli che hai probabilmente sono da 150Vac. Sono andato a leggermi i datasheet Epcos e Siemens, che hanno i modelli S14k150, e ambo sono da 150Vac. Magari posta una foto di quelli che hai.......

[officialsm]

@clane ma va montata sulla ciabatta dove ho la TV o la ciabatta dove ho ampli?

Sto pensando di metterne due in cascata (ampli primaria con una seconda collegata ad essa per TV e il resto). Dove andrebbe la IEC filtrata?

[gsxf65]

@clane gentilissimo, domani posto la foto di quelli che ho, comunque se c’è un’ altra strada al posto dei varistori per me va bene, li volevo usare solo perché ho visto le varie foto in rete

[gsxf65]

@officialsm perdonami….ma non puoi aprire una discussione specifica 🙂

[clane]

26 minuti fa, officialsm ha scritto:

@clane ma va montata sulla ciabatta dove ho la TV o la ciabatta dove ho ampli?

Sto pensando di metterne due in cascata (ampli primaria con una seconda collegata ad essa per TV e il resto). Dove andrebbe la IEC filtrata?

sulla ciabatta dove hai collegato il televisore.

[Fabio Cottatellucci]

12 ore fa, officialsm ha scritto:

a non voglio proteggere la TV, voglio proteggere la linea alle spalle della tv dalla TV stessa

Devi avere un filtro su ciascuna presa.
Tutte le protezioni da sovratensioni (varistori / scaricatori), continua eccetera, pur utili, sono generalmente a monte della distribuzione della corrente e, se è così, non impediscono agli apparecchi di vedersi l'un l'altro.
Mi sembra che in questo senso vada il dispositivo postato da @gsxf65che mi sembra una coppia di filtri indipendenti montati nello stesso case, ciascuno con la propria presa.

Tieni presente che ogni filtro è bidirezionale, quindi se hai due apparecchi (ad es. lettore e integrato) e solo il lettore è sotto filtro, l'integrato è protetto dai disturbi iniettati in rete dal lettore.
Non dai disturbi di rete provenienti dall'impianto elettrico né dai disturbi emanati via etere dal lettore.

PS e un filtro singolo per una sola presa mi sembra anche quello postato in un altro thread da lupoalberto, di cui mi chiedevi ieri.

[audio2]

io adesso chiedo una cosa, se ci sono prese a monte di queste c'è il contatore ed ancora altre utenze, via via indietro fino alla centrale. ma se il vicino o un altro attacca tutte le schifezze del mondo, una parte in teoria potrebbe anche arrivare da me. è corretto ? cioè per quanta lunghezza del cavo e tempo si possono propagare i disturbi, qualcuno lo sa ? grazie.

@nixie
