filro Emi per ciabatta diy

[clane]

26 minuti fa, officialsm ha scritto:

@clane ma va montata sulla ciabatta dove ho la TV o la ciabatta dove ho ampli?

Sto pensando di metterne due in cascata (ampli primaria con una seconda collegata ad essa per TV e il resto). Dove andrebbe la IEC filtrata?

sulla ciabatta dove hai collegato il televisore.

[Fabio Cottatellucci]

12 ore fa, officialsm ha scritto:

a non voglio proteggere la TV, voglio proteggere la linea alle spalle della tv dalla TV stessa

Devi avere un filtro su ciascuna presa.
Tutte le protezioni da sovratensioni (varistori / scaricatori), continua eccetera, pur utili, sono generalmente a monte della distribuzione della corrente e, se è così, non impediscono agli apparecchi di vedersi l'un l'altro.
Mi sembra che in questo senso vada il dispositivo postato da @gsxf65che mi sembra una coppia di filtri indipendenti montati nello stesso case, ciascuno con la propria presa.

Tieni presente che ogni filtro è bidirezionale, quindi se hai due apparecchi (ad es. lettore e integrato) e solo il lettore è sotto filtro, l'integrato è protetto dai disturbi iniettati in rete dal lettore.
Non dai disturbi di rete provenienti dall'impianto elettrico né dai disturbi emanati via etere dal lettore.

PS e un filtro singolo per una sola presa mi sembra anche quello postato in un altro thread da lupoalberto, di cui mi chiedevi ieri.

[audio2]

io adesso chiedo una cosa, se ci sono prese a monte di queste c'è il contatore ed ancora altre utenze, via via indietro fino alla centrale. ma se il vicino o un altro attacca tutte le schifezze del mondo, una parte in teoria potrebbe anche arrivare da me. è corretto ? cioè per quanta lunghezza del cavo e tempo si possono propagare i disturbi, qualcuno lo sa ? grazie.

@nixie



[gsxf65]

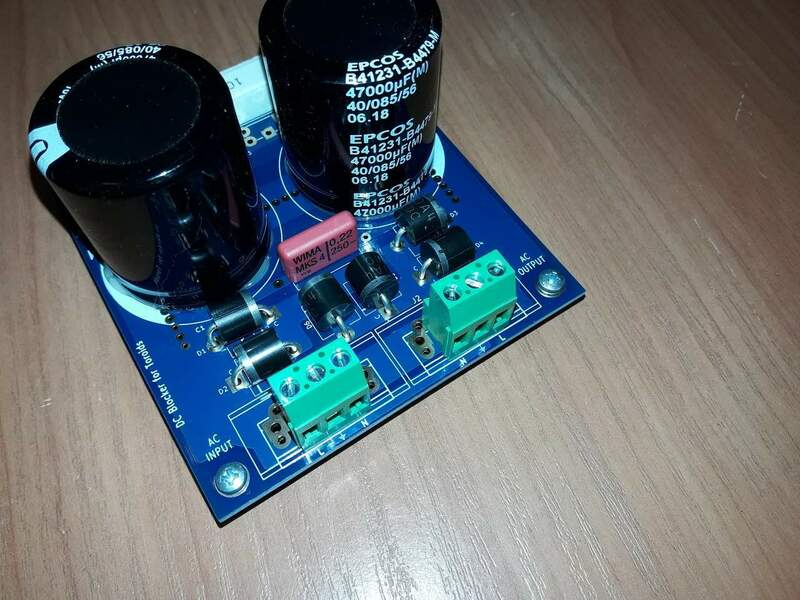

@Fabio Cottatellucci si sono due case, il primo quello dell'inizio discussione è per lettore CD e pre phono, il secondo è per il ronzio del torroidale, questo:

[gsxf65]

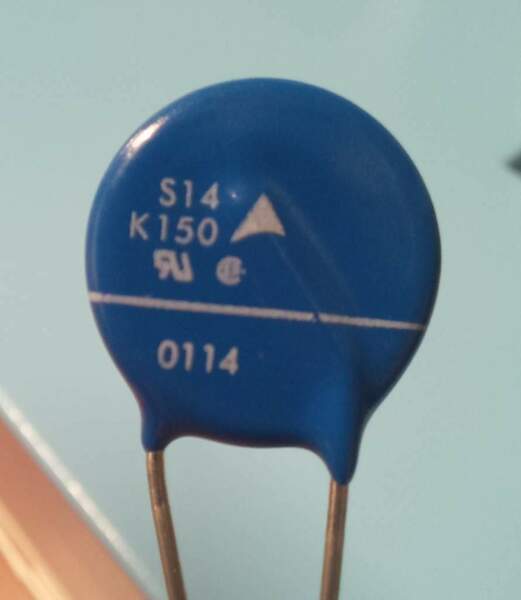

@clane hai ragione sono da 150, quindi se ho capito non vanno bene?

[officialsm]

@clane dici che una cosa del genere può andare?

https://www.amazon.it/alimentazione-terminale-dispositivi-Attrezzatura-meccanica/dp/B08N6K112Q/ref=sr_1_15?keywords=filtro+emi&qid=1644830526&sr=8-15



Forse riesco a fala stare dentro la ciabatta. Per lo scopo di proteggere quanto attaccato alla ciabatta da quello che è collegato sulla presa filtrata

[Fabio Cottatellucci]

officialsm, detto da amico, secondo me ti stai incartando e così perdi la serenità di giudizio.
Installa tutto e guarda che succede.
Magari non hai alcun disturbo.
Poi decidi dove agire.

[lupoal]

3 ore fa, gsxf65 ha scritto:

il secondo è per il ronzio del torroidale

ma questo toroidale che ronza... che marca è? quando ronza è anche piuttosto caldo? non è che ronza perchè di bassa qualità o perchè lo stai tirando per il collo?

[lupoal]

2 ore fa, officialsm ha scritto:

dici che una cosa del genere può andare?

perchè non scegli una marca nota, tipo Schaffner, invece di un filtro signor nessuno?

con lo Schaffner hai certezza di cosa compri... quell'altro che roba è? chi lo fa? controllo qualità? certificazioni?



2 ore fa, Fabio Cottatellucci ha scritto:

secondo me ti stai incartando e così perdi la serenità di giudizio.
Installa tutto e guarda che succede.
Magari non hai alcun disturbo

quoto!

[gsxf65]

@lupoal è un Nad S300, non ronza tanto e non gli tiro mai il collo, lo fa anche da freddo, si sente solo se ci si avvicina, diciamo che voglio rifinire l'impianto.

[officialsm]

@gsxf65 beh io ho un AACento comprato da due mese e il toroidale ronza dal primo giorno.

[gsxf65]

@officialsm infatti, ci sono molte discussioni sul ronzio dei toroidali, molti si lamentano dei Unison Research...

Ma si va OT

[clane]

5 ore fa, gsxf65 ha scritto:

@clane hai ragione sono da 150, quindi se ho capito non vanno bene?

No, non vanno bene se la tensione di casa tua è 230Vac......

Prendi questo da 20mm di diametro: https://www.mouser.it/ProductDetail/Littelfuse/TMOV20RP275E?qs=nXjUL3qLHyWZFkuxzxWr4Q%3D%3D



[clane]

5 ore fa, officialsm ha scritto:

@clane dici che una cosa del genere può andare?

https://www.amazon.it/alimentazione-terminale-dispositivi-Attrezzatura-meccanica/dp/B08N6K112Q/ref=sr_1_15?keywords=filtro+emi&qid=1644830526&sr=8-15

Forse riesco a fala stare dentro la ciabatta. Per lo scopo di proteggere quanto attaccato alla ciabatta da quello che è collegato sulla presa filtrata

Questo filtro, come tutti i filtri simili, attenua le EMI generate dagli apparecchi a lui attaccati, dal venir reimmessi nella rete di casa. Esempio: ciabatta A, con filtro EMI, ci attacchi CD e DAC. Le EMI generate dai due apparecchi non rientrano nella tua rete, quindi nella ciabatta B, senza filtro EMI, le interferenze arrivano ridotte (ciabatta B attaccata a monte della ciabatta A).

Io ti consiglio di prendere questo: https://www.mouser.it/ProductDetail/Schaffner/FN2030Z-10-06?qs=5YWB%2BiuhILNRfnk1ShW8vw%3D%3D

Nota che ha anche il varistore inglobato. Se non lo vuoi, prendi questo: https://www.mouser.it/ProductDetail/Schaffner/FN2030N1-10-06?qs=HXFqYaX1Q2y43XNcU%2FMvkA%3D%3D



O una IEC filtrata..........

[gsxf65]

@clane grazie, pensavo di prendere questo, i fusibili, da 8 o 10 A?

https://it.rs-online.com/web/p/connettori-iec/8117235
