E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[lucaz78]

Ampli ordinato, intanto che aspetto cerco anche le valvole.

avrei trovato diverse versioni delle ecc83 JJ su questo sito.

Quali sarebbero preferibili da montare?

https://www.tubeampdoctor.com/en/tubes-accessoires/tube-brands/?p=1&o=5&n=24&s=55&f=26



[nixie]

@Bazza Stefano se lo vuoi costruire,contattami dove sai,ho un alimentatore gia cablato(mancano solo quattro componenti), altrimenti ho il PCB dell alimentatore super,te li cedo volentieri,diciamo un caffè.Ciao

[maxandry]

@Stel1963 Ho in fase di assemblaggio un secondo EAR834p dove sto apportando le modifiche di miglioramento riportate a pag.6 del 3d. Non mi è ben chiaro come ottimizzare la sezione di alimentazione. I 5 condensatori, riportati con modifica "E" devono essere tutti e 5 da 100uf 450v? ...oltre all'induttanza ci sono altre modifiche importanti da apportare alla PSU?

Grazie.

[gyrosme]

Nel pre già finito di cui parla qua sopra lucaz78 si possono aggiungere i due trasformatori per aumentare il guadagno e poterlo usare con testine MC a bassa uscita?

[lucaz78]

Il 3/5/2023 at 23:43, Stel1963 ha scritto:

Solo in V3 abbiamo, nel

kit, un valore di resistenza troppo basso non e ottimale ne per le ecc83 ne per le 82, ma proprio per questo permette di usare entrambe, diminuendo il guadagno complessivo e quindi il volume di uscita.  Ma una volta deciso cosa usare, sarebbe meglio sostituire quella resistenza come indicato nelle prime pagine, per far lavorare la valvola scelta a valori ottimali.

avrei deciso di provare in v1 e v2 delle JJ ECC803S. Per quanto riguarda v3, cosa consiglieresti di scegliere in un pre (attualmente) senza modifiche?

[Stel1963]

@lucaz78 io ci uso una ecc82 philips.  Mi piace molto sia nella versione con lanresistenza giusta per la 82, sia nella versione standard.  In più abbassi un po il guadagno, cosa ottima visto che è molto alto.  Ho provato tante altre valvole, dalle Telefunken 82 e 83 a dozzine di nos, a valvole moderne.  Ma è questione di gusti

[Stel1963]

Il 16/6/2023 at 17:17, gyrosme ha scritto:



Nel pre già finito di cui parla qua sopra lucaz78 si possono aggiungere i due trasformatori per aumentare il guadagno e poterlo usare con testine MC a bassa uscita?



Certo.  Gran parte dei trasformatori sono molto piccoli.  Di solito grandi quanto un ditale.  Però…. è un po complesso.  Ossia, è una aggiunta.  Bisogna prevedere uno switch che bypassi i trasformatorini per poter usare a scelta sia mm che mc.  La manualità per farlo e equuvalente a quella necessaria a costruirselo.  Ma… domanda per @gyrosme… perché interni?   Io li trovo scomodi.  Maglio uno scatolino esterno, da attaccare o staccare tra pre e testina.

[Stel1963]

Il 2/5/2023 at 15:23, maxandry ha scritto:

io ho montato una coppia di electro-harmonics in v1 e v2 e jjECC82 in V3,mi sembra suonino bene.

Perché dovrebbero suonare male?  Il pre suona bene, e le electroharmonix pure.  Ma è bello sperimemtare.  Trova un “amico valvolarista” e organizzanuna cena da te.  Diglindinportare, almposto del vino, un pondi ecc83 e 82, e poi lamserata è fatta.

[gyrosme]

@Stel1963 E' per avere una scatoletta e un cavo in meno in giro, già fra pre fono, pre, finali, alimentazioni varie qua ho un casino micca indifferente...

[lucaz78]

@Stel1963 scusami, stavo "studiando" la lista delle modifiche a pagina 6 ma non ho ben capito una cosa:

al punto "A" quando si parla dei sei condensatori elettrolitici, viene proposta l'opzione di cambiarli con degli audyn cap mkp da 22uf, oppure degli elettrolitici da 50 o 100uf nichicon? perchè questa differenza sulla capacità delle due diverse opzioni?

[Giopal]

@Stel1963 alla fine mi avete fatto venir voglia di acquistarlo (zero zone). in 3 giorni è arrivato. collegato muggisce come una mucca. ha un HUM spaventoso. lo fa anche senza collegarlo il giradischi e l HUM aumenta all aumentare del volume dell amplificatore. ho fatto una verifica veloce sui collegamenti delle masse con un multimetro e sono tutte correttamente collegate al telaio. a qualcuno è capitato e sa come risolverlo?

[ferdydurke]

I percorsi di segnale e quelli delle masse sono particolarmente delicati, devi controllare tutto e seguire le indicazione riportate su lencoheaven…è tutto un po’ delicato a me era pure andato in auto oscillazione, con un po’ di pazienza e attenzione si risolve tutto

[Giopal]

@ferdydurke non l ho costruito io. l ho preso finito. non sono capace di verificare quanto mi hai suggerito.

grazie comunque.

[lucaz78]

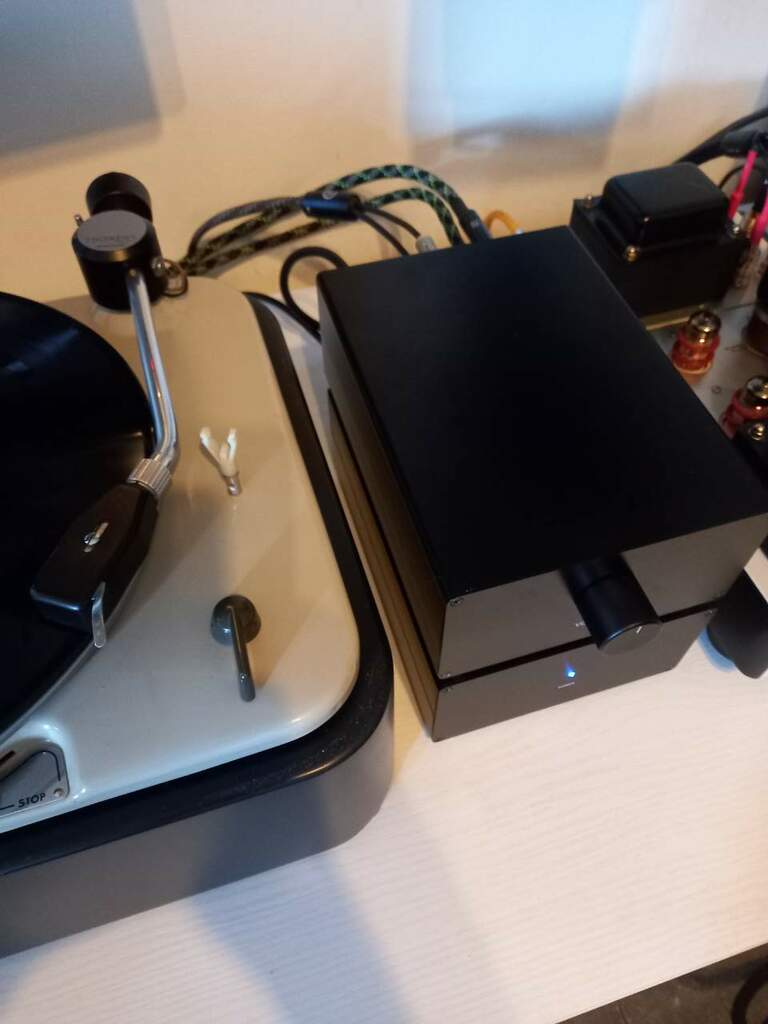

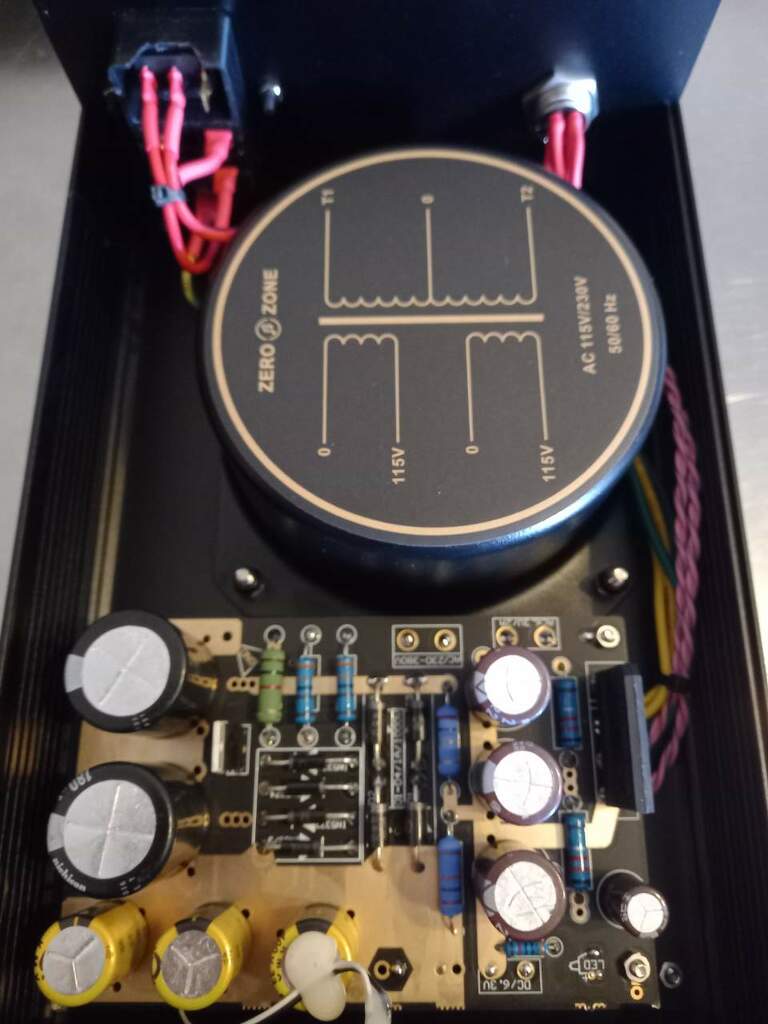

@Giopal io ho preso una versione simile alla tua (come scheda) ma in 2 telai con potenziometro.

La sto testando in questi giorni, e mi sto preparando a fare delle modifiche cambiando i componenti "chiave" come indicato in questa guida.

https://it.aliexpress.com/item/1005004441871559.html?spm=a2g0o.order_list.order_list_main.23.1c1f3696l26Alq&gatewayAdapt=glo2ita

Ho montato 3 valvole JJ ECC803S gold.

è silenziosissimo, anche a volume massimo. Nessun problema.



Controlla bene anche i cavi rca, potrebbe dipendere anche da un collegamento.

Altrimenti prova a contattare il venditore...



[lucaz78]

Buongiorno a tutti

Sto studiando la lista dei componenti/modifiche da apportare alla versione "base", sia su lencoheaven che su questo thread, e mi vorrei soffermare su quello che riguarda la parte RIAA della scheda.

Forse mi sono perso qualcosa ma su lencoheaven sono indicate alcune piccole modifiche non menzionate in questa discussione, per le quali se @Stel1963 oppure @Marco Angelozzi o chi ha costruito il pre  mi aiutano a capire gli sarei grato.

In pratica, oltre a sostituire i condensatori con silver mica da 100pf e 300pf (330 indicato nella scheda), montare una resistenza da 790k (750 nella scheda), e cambiare i condensatori da 100uf con Elna Silmic 2, sul forum lencoheaven sono indicate anche le seguenti modifiche, che non riesco a trovare in questo thread:

- rimuovere le resistenze 2M e 3M3

- sostituire il condensatore da 0,1uf con una resistenza al carbone da 100ohm 1/4w (non saprei quale tipo/marca scegliere)

- sostituire la seconda resistenza da 2M (sopra quella da 2,2k) con 680K nel caso si usino valvole NOS.

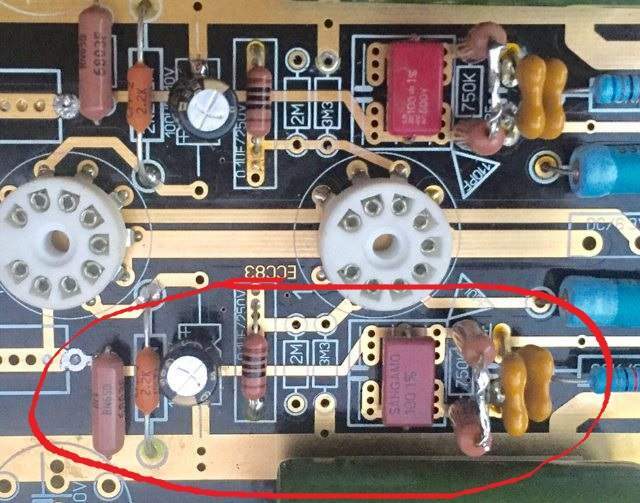

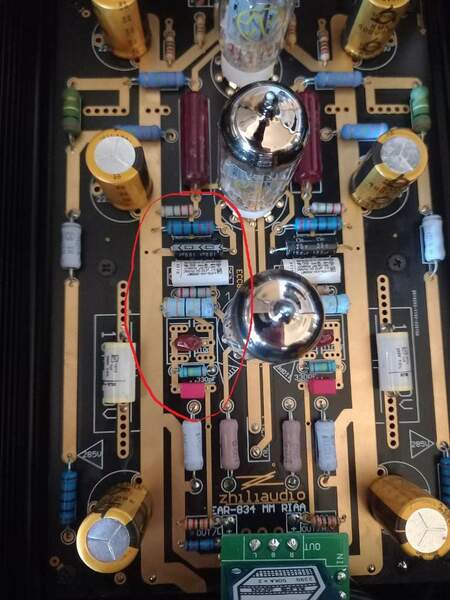

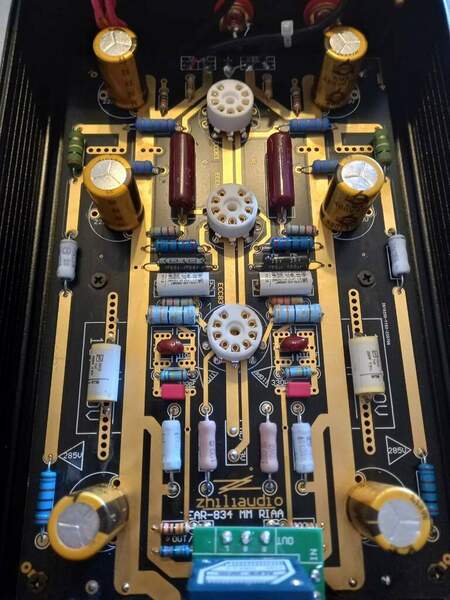

La prima foto inserita è del mio pre già montato in attesa dei componenti da sostituire, la seconda è presa da lencoheaven con le modifiche già effettuate.

Quelli cerchiati di rosso sono i componenti descritti sopra.

Se per favore qualcuno mi conferma (o smentisce) che questa è la strada giusta, mi metto alla ricerca dei componenti necessari.







[Marco Angelozzi]

@lucaz78 @lucaz78 ciao,

Premetto che tutto quello che ho fatto l’ho appreso da @Steel. Ciò detto ho lasciato sia il condensatore da 0,1 che le resistenze da 2M e 3,3M sia nel muletto che nel successivo. Mi trovo molto bene

[MisterRN]

Ciao a tutti

Ciao @Stel1963

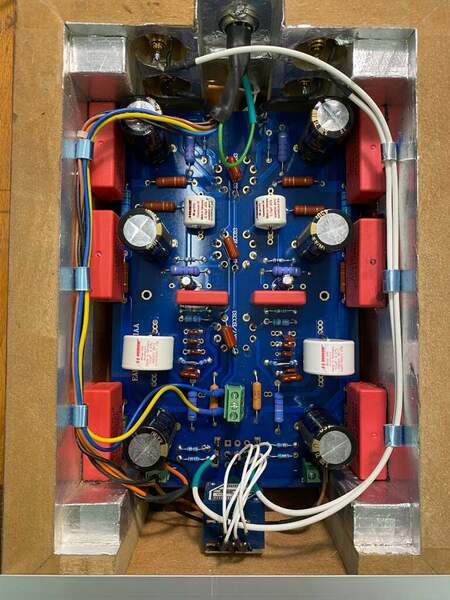

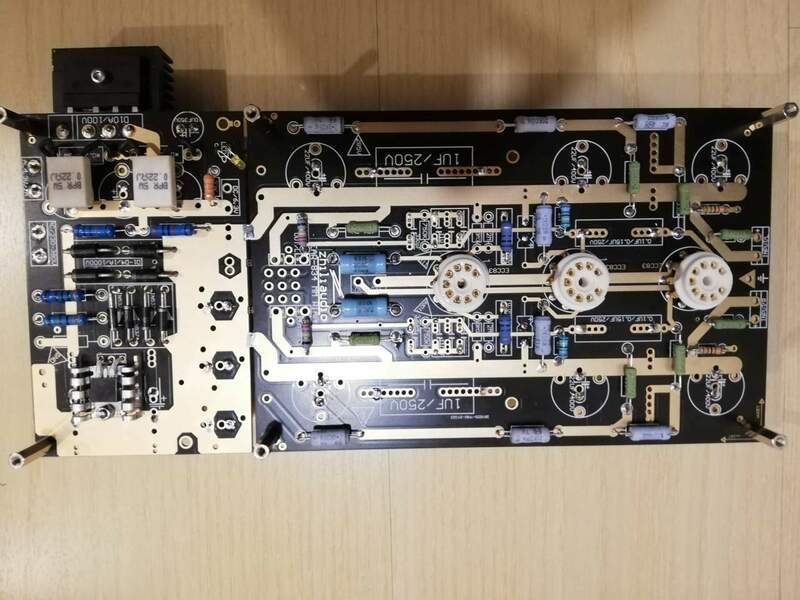

Finalmente pubblico il mio EAR834P DIY costruito con molta calma questo inverno nei ritagli del poco tempo libero a disposizione.

Non ho formazione elettronica, quel pochissimo che conosco della materia l'ho appreso negli anni da autodidatta leggendo forum come questo

legati al mondo DIY audio, ma con strumenti e schemi chiari riesco a tirar fuori qualcosa.

Questo è il primo ed unico prephono che possiedo quindi non posso fare confronti con altri pre, ma facendolo ascoltare ad amici con più esperienza ed

"orecchio" ne sono rimasti entusiasti.

Nella costruzione del pre ho seguito suggerimenti ed info di Stel e LencoHeaven sostituendo vari componenti ma senza

estremizzare la parte alimentazione.

Attualmente in V1 JJ803S Gold  V2 e V3 JJ83S Gold.

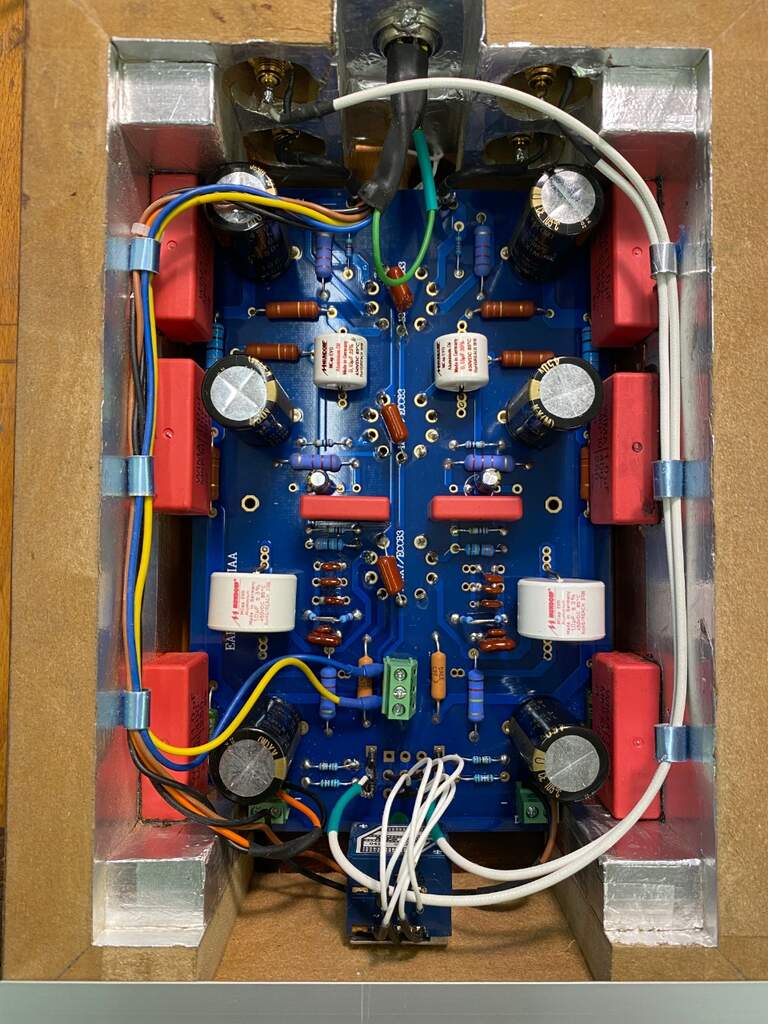

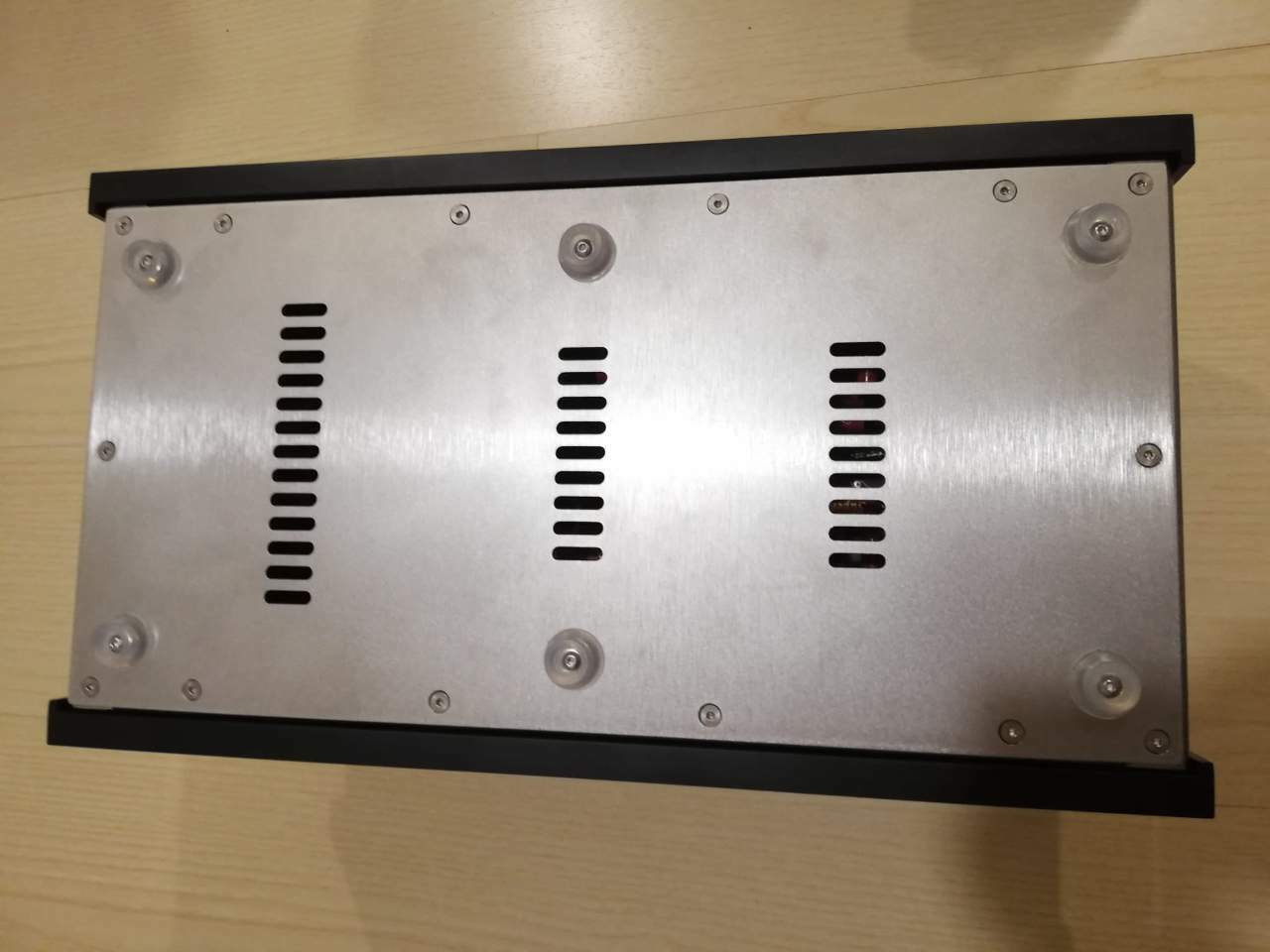

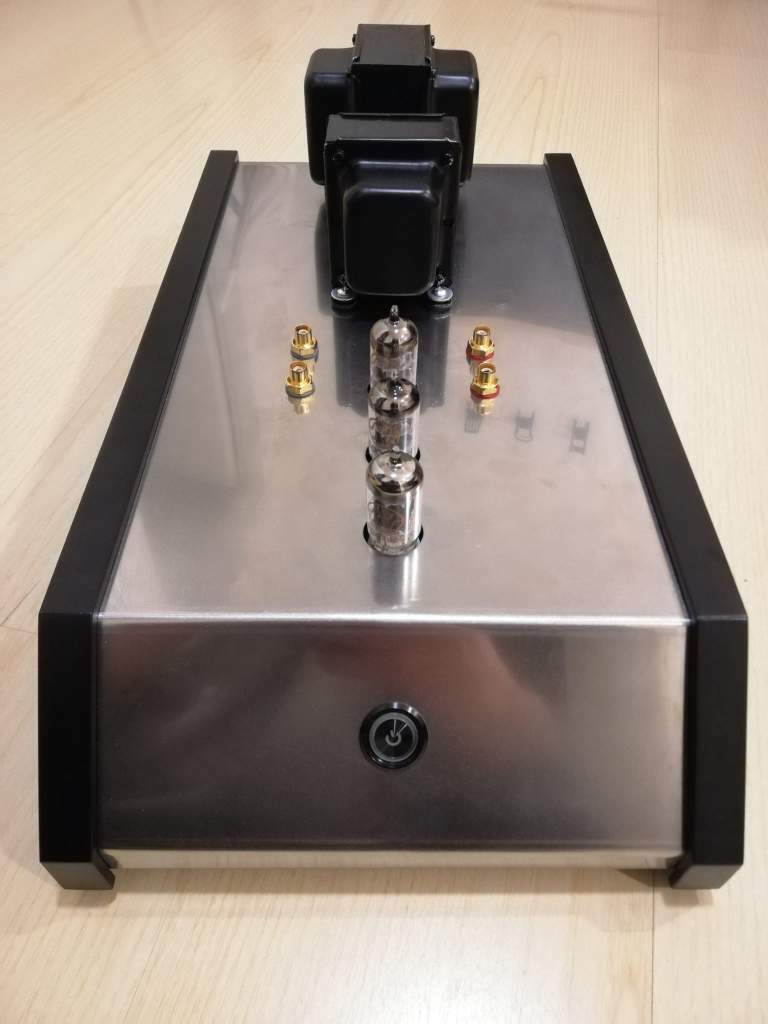

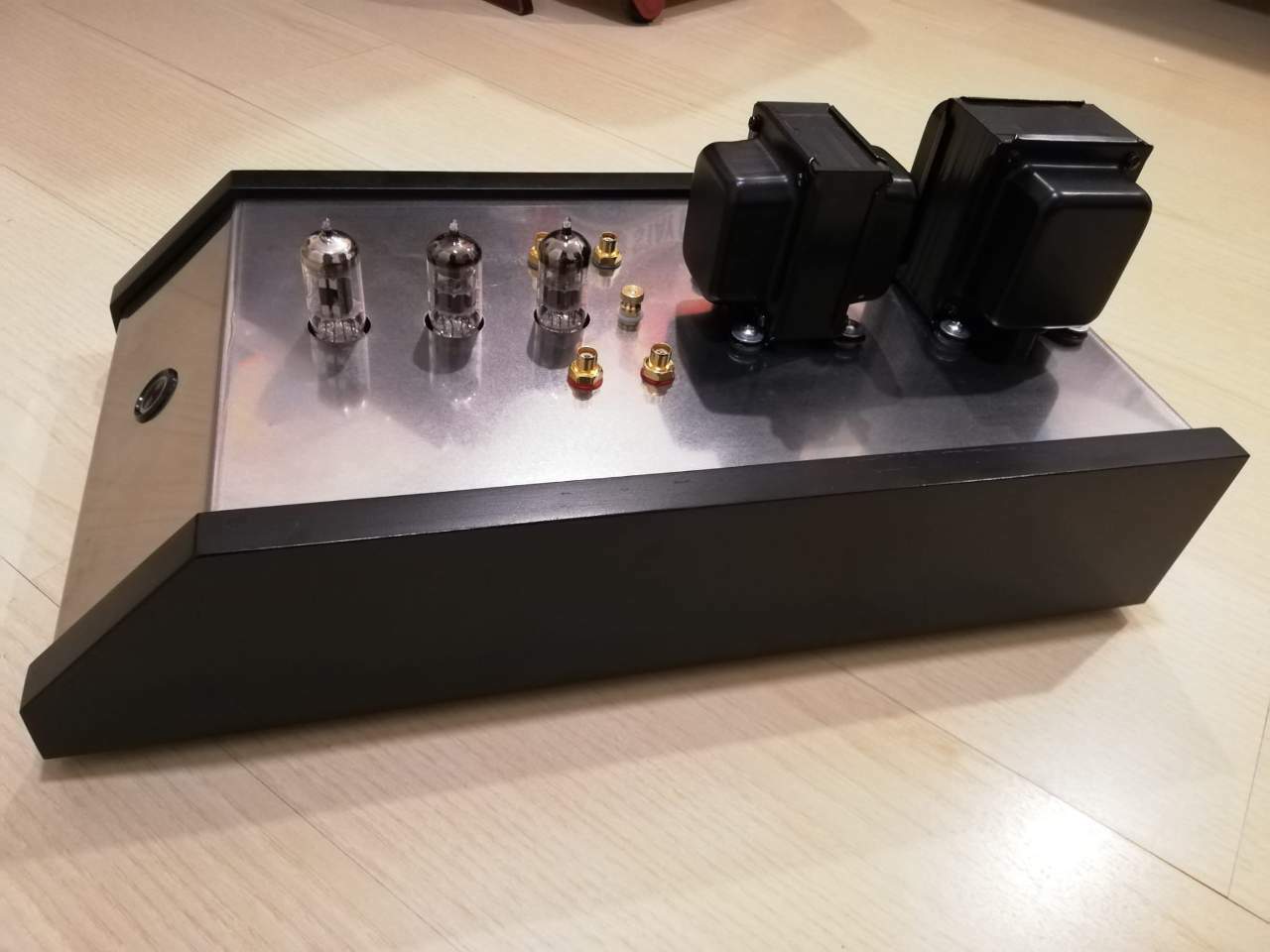

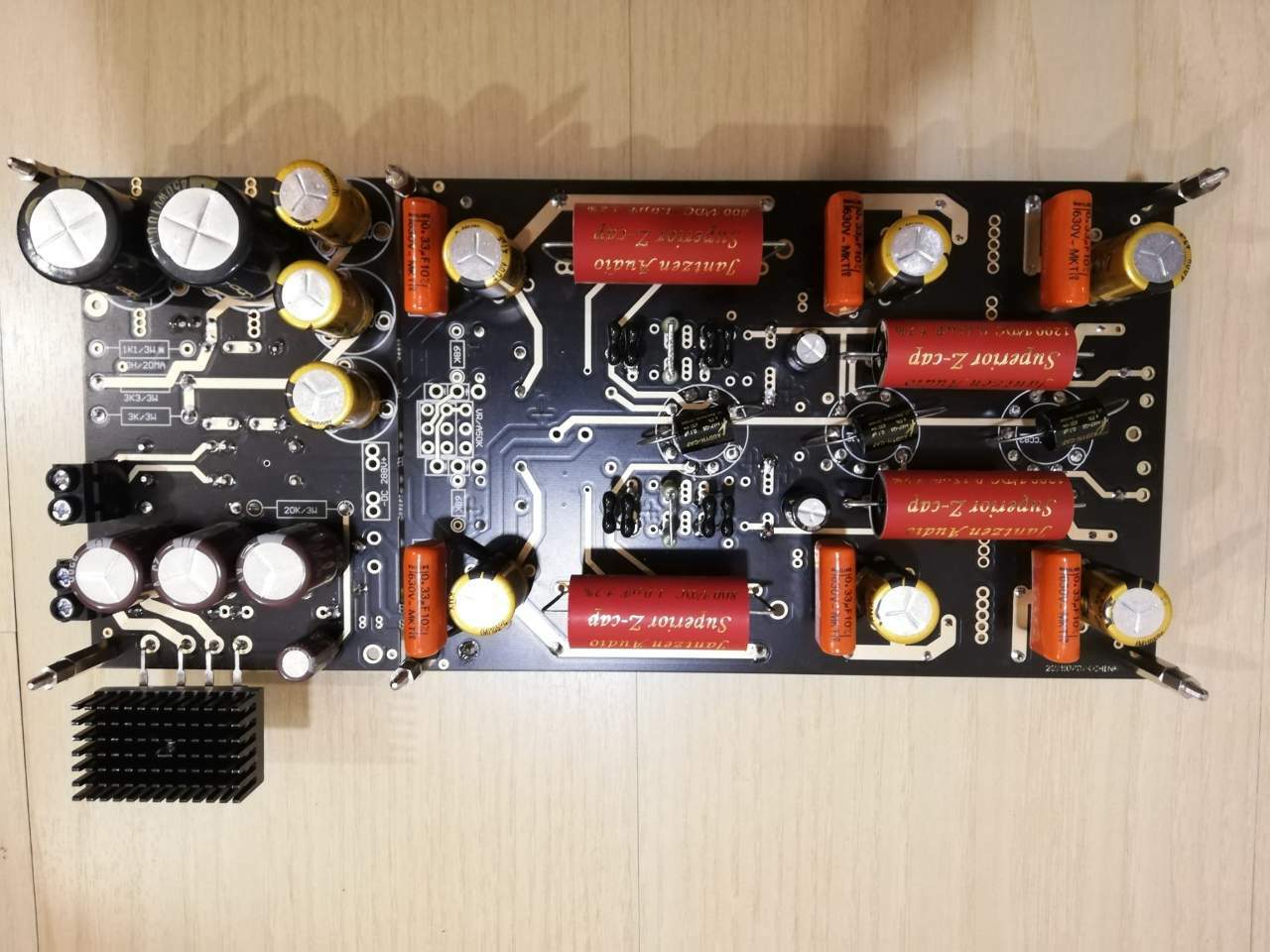

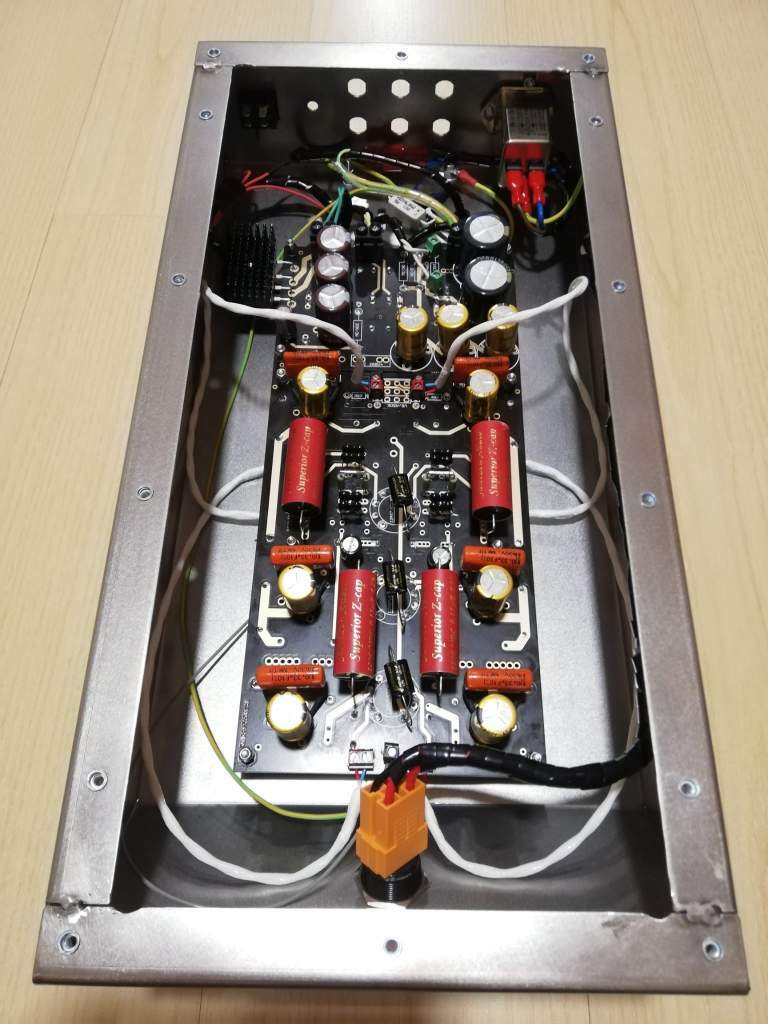

Allego qualche foto, siate clementi!

Saluti da Rimini

[lucaz78]

@MisterRN se lo hai già testato dicci cosa ne pensi.

E se ti ricordi ,mi diresti dove hai preso il dissipatore montato sul ponte dell'alimentatore?
