E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[Stel1963]

@plinth art @nixie ciao.  Avendo uno dei due prepre (entrambi come saprete dal 3d  ormai full TRLH) l’alimentatore separato e staccabile, mi piacerebbe siq realizzare una alimentazione a valvole che una tipo lencoheaven.  @plinth art che basetta hai usato?  @nixie avresti una basetta in più?   Grazie ad entrambi. Fabrizio





[plinth art]

@Stel1963 ciao Fabrizio, ho usato la scheda LITE LS9d presa completa sulla baia, ho acquistato le valvole e il trasformatore ( non prendere quello che vendono loro perchè un’uscita del secondario è troppo alta per avere un’uscita da 6,3v per alimentare i filamenti). Unico neo è che è bella grande nelle dimensioni.

un saluto

Mauro

[nixie]

@Stel1963 Me ne rimasta solo una su cinque ,una la mia e tre già date via,quella la vorrei tenere non si sà mai,mi dispiace.quello che posso fare volentieri è inviarti lo schema della PCB sbrogliata(il tutto in PDF così non ti occorre il mio programma) e il file Gerber da mandare in produzione.Se ti va bene mandami in privato la tua mail che ti allego il tutto.

P.S Io mando a fare il tutto a JLCPCB,ma penso li conosca.

[maxandry]

@Stel1963 sto studiando i tuoi post per capire quali modifiche apportare visto che sto partendo con le saldature sulla basetta nera parzialmente preassemblata. Tu hai consigliato di montare l'induttanza che garantisce maggiore presenza sonora. Io ho acquistato l'induttanza come da te suggerita (Raoli Induttore e Trasformatore). Nel 3d Lancoheaven una figura, che tu riporti in Pg.1 di questo 3d,suggerisce di sostituire una resistenza "Choke replaces brown risistor", che non è la stessa che tu suggerisci nella guida alle modifiche, Punto G pag.5.

Quale è la corretta resistenza che deve essere sostituita dall'induttanza?

Grazie.

Massimo

[ferdydurke]

La resistenza da sostituire con l'induttanza è nella posizione indicata dalla freccia...

[Lou]

ciao, mi sono letto tutte e 20 le pagine, perlopiù senza capire un'H 😂

devo ammettere che provo un briciolo di invidia, deve essere una grande soddisfazione costruirsi "un'accrocchio" che poi suona alla grande,complimenti

[mariovalvola]

@Lou Si. E' una soddisfazione e realizzazioni relativamente semplici come questa, ti danno la spinta per affrontare altre sfide. E' un ottimo modo per iniziare.

Esistono altre scatole di montaggio più o meno costose sia in Cina che in Italia. E' importante attrezzarsi un poco ( un bel saldatore con dissaldatore, un multimetro true rms e, potendo un piccolo oscilloscopio ), cercar di capire, almeno a grandi linee, cosa si sta facendo ( ci sono moltissimi libri in rete per compredere le nozioni di base ). Con pazienza, il divertimento dura tutta una vita. Io ho iniziato a 12 anni e ora che ne ho 58, mi diverto ancora.

[Lou]

@mariovalvola  In teoria avrei anche l'attrezzatura, compreso l'oscilloscopio. In pratica so usare solo il saldatore perchè "giusto" una trentina d'anni fa per lavoro, ero "costretto" a fare delle riparazioni su flipper, jukebox et similia, ma un conto è sostituire un solenoide, un altro è sapere cosa è una resistenza, cosa serve e come va sostituita.Diciamo che l'autore del 3d ha un entusiasmo contagioso e voi esperti concorrete a rendere interessantissimo l'argomento,ma se posso permettermi una osservazione, questo progetto non è una cosa che può fare un bambino di 9 anni,

come hai scritto giustamente occorre un minimo di conoscenza della materia.

[antoniozeta]

non partecipo al forum da tempo, ho costruito questo clone a Ottobre 2019 ovviamente con componenti di qualità e applicando tutte le modifiche proposte dall'oceanico thread di Lencoheaven... posso confermare le eccellenti qualità dell'oggetto

[Marco Angelozzi]

@antoniozeta ciao, ce lo fai vedere?

[antoniozeta]

[antoniozeta]

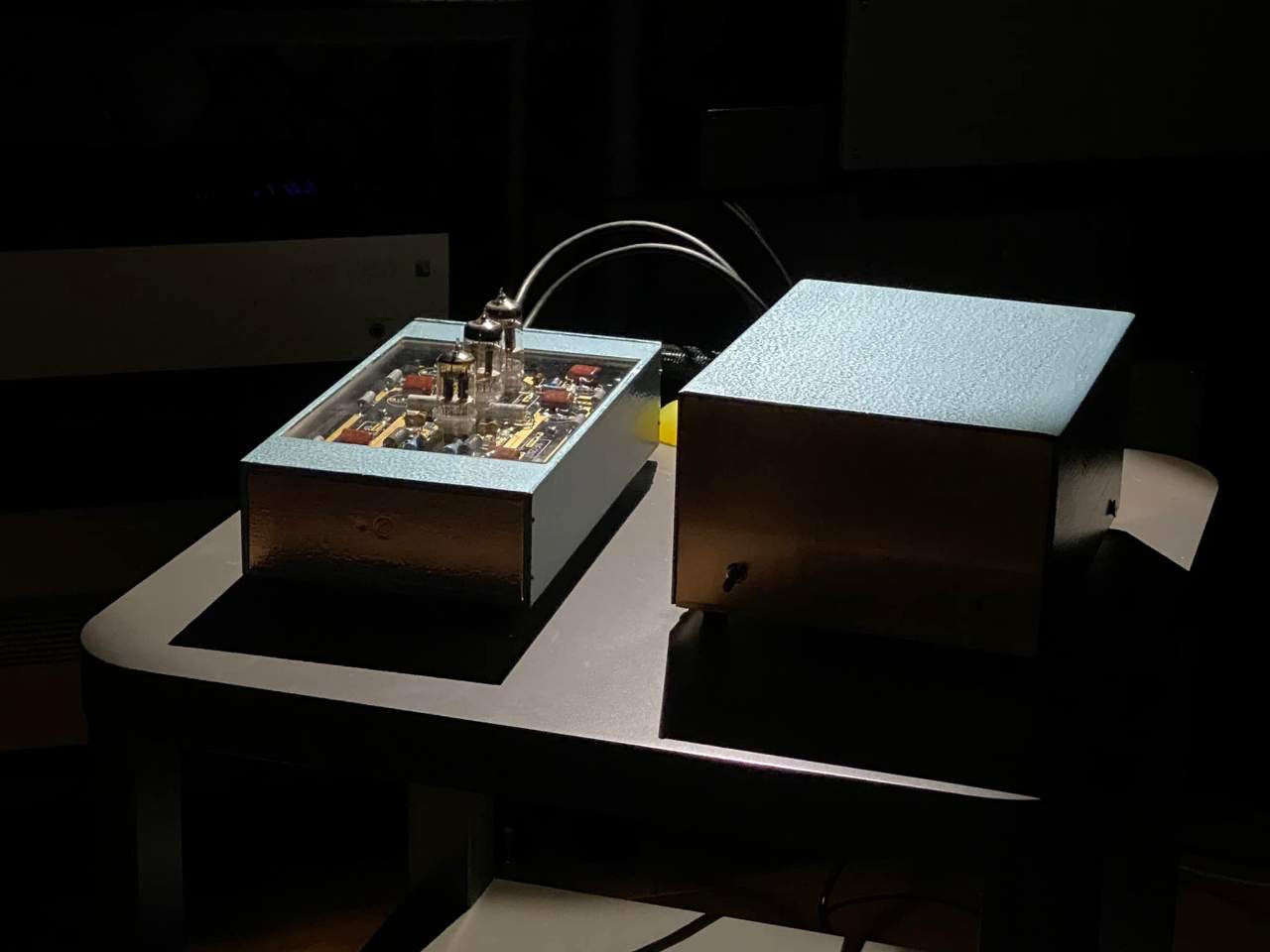

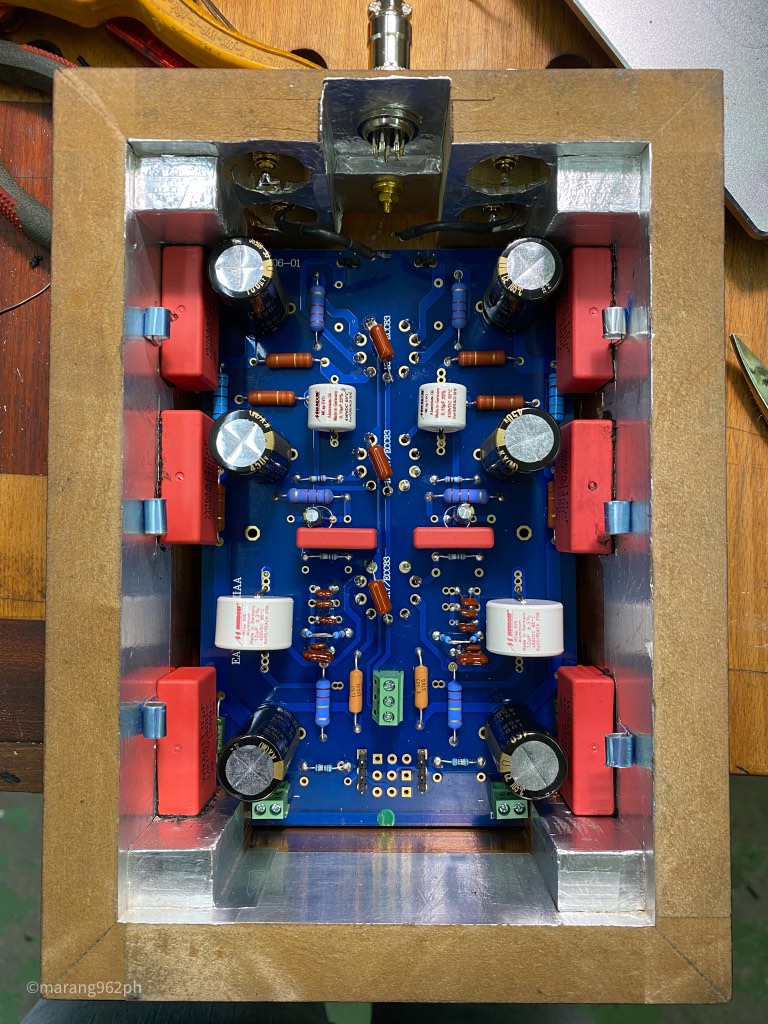

qui non ancora finito... in seguito ho sostituito i silver mica della riaa con degli Styroflex... gli mkp fra primo e secondo stadio sono montati sulla faccia inferiore perchè sopra non ci stavano

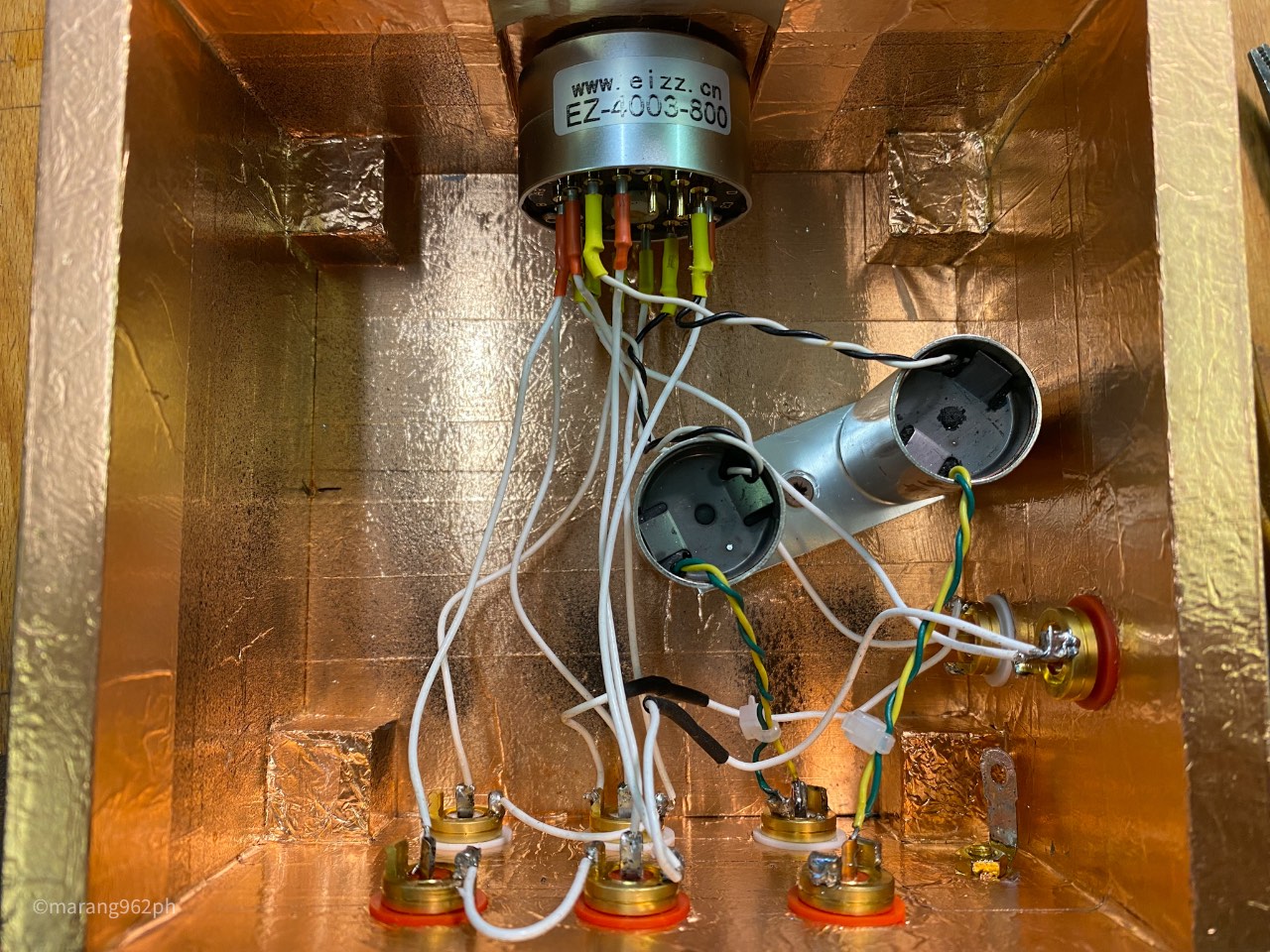

[Marco Angelozzi]

@antoniozeta il 6,3v douk non ti dava soddisfazione vedo 😉. Che tipo di alimentatori hai usato?  Bel lavoro

[antoniozeta]

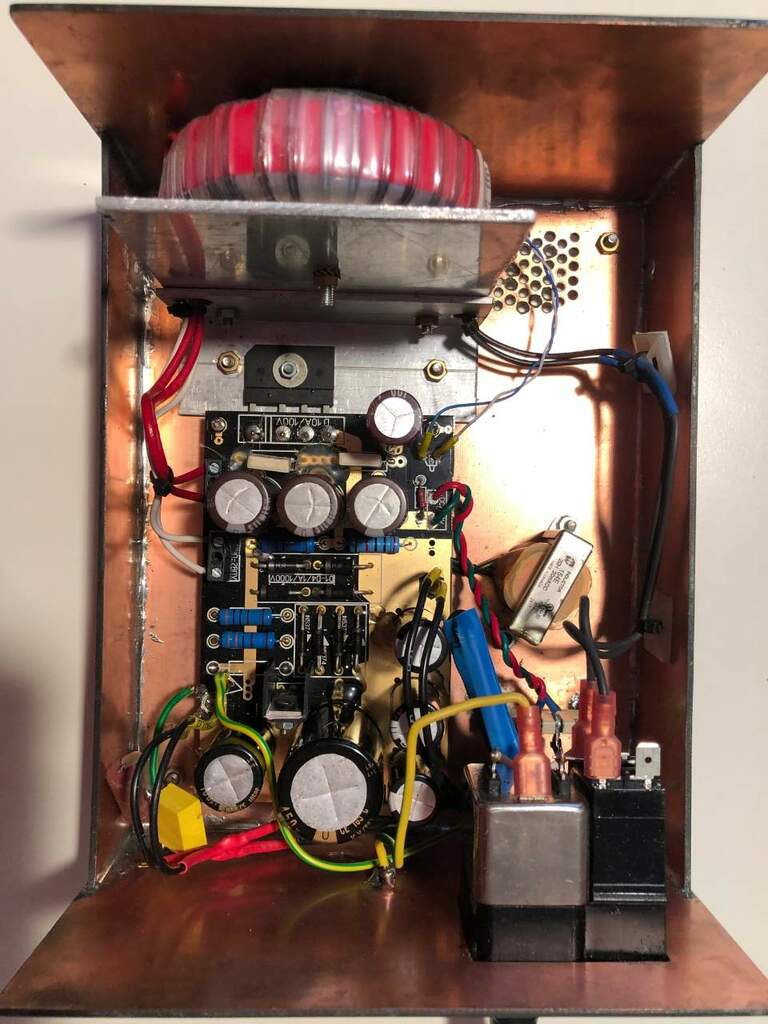

@Marco Angelozzi infatti.... ho separato le piste che portavano ai filamenti alimentandoli ciascuno con una schedina a base di LM317

[Membro_0015]

Quindi I cloni di questo tipo suonano meglio dell'originale a una frazione del costo. Grazie della segnalazione
