E.A.R. 834P clone diy: un pre phono a valvole in kit con enormi potenzialità

[gyrosme]

Perché clementi?

Non c'è n'è bisogno, mi sembra un bellissimo lavoro...

[lucaz78]

Io invece ho un piccolo problema, vediamo se qualcuno mi può aiutare:

Sto impazzendo per trovare le giuste resistenze che regolano l'assorbimento di V3.

Se ho capito bene si consiglia del tipo carbon film, ma nei soliti negozi dove ordino non riesco a trovare niente da 3 watt . Una kiwame da 2 watt non sarebbe sufficiente allo scopo o serve necessariamente da 3 watt?

[MisterRN]

@lucaz78 Ciao

Il dissipatore lo comprai diversi anni fa ad una fiera dell’elettronica, teoricamente era nato per raffreddare le GPU, l’ho adattato al ponte tagliato e  filettato per la vite di fissaggio interponendo pasta termica.

Puoi cercare un dissipatore per vecchie CPU o GPU da un riparatore o amico smanettone di PC e fare un lavoro simile a costo zero al max qualche €

[ferdydurke]

@MisterRN Complimenti, ottimo lavoro!

[MisterRN]

@gyrosme Ciao

Grazie    !

In campo DIY elettronica audio ho ben poca esperienza ma per il resto dicono che ho una gran manualità

tecnico–meccanica e cerco di fare sempre il max possibile.

[MisterRN]

@ferdydurke

Grazie  !

[walge]

@lucaz78

nello schema quale è?

Se è quella da 200 k i 2 watt vanno bene

come per le altre

le correnti in gioco sono piccole



W



[lucaz78]

8 ore fa, walge ha scritto:

nello schema quale è?

nello schema se ho capito bene è R6 (schema originale nella prima pagina del thread) da 68k.

Poi nella guida viene indicato di cambiarla con 22k se si usa una ecc82 in V3 oppure 120k per una ecc83.

Io probabilmente proverò a montare una JJ ecc802s in V3, e avrei una coppia di kiwame da 22k 2 watt ma non so se siano adatte.

[walge]

@lucaz78

2 w Sono adatte

[lucaz78]

per chi ha costruito il pre, che fusibile avete messo nella presa di alimentazione?

Che amperaggio?

3,15A può andare bene, visto che ho dei fusibili "lenti" Aucharm di questa misura?

[Stel1963]

@Giopal ciao!  Vabbè allora sti cinesi sono degli infami!   Hanno sballato qualche collegamento o c’è qualche saldatura fredda.  O qualche componente ciucco.  Come pre e abbastanza silenzioso.  Se hai pazienza, visto che te lo ho consigliato a Ottobre ma lo mandi a spese mie e te lo sistemo, upgradandolo pure (ho un centinaio di pezzi per ogni componente, che non mi servono… quindi per me è un piacere a costo zero).  Se no te lo compro a quello che hai speso e poi me lo guardo con calma (sono curioso di capire cosa hanno fatto).  I miei me li assembla mia figlia da quando ha 8 anni, è bravissima e non ha bisogno degli occhiali, in cambio di un gelato.  Se i cinesi non riescono manco ad assemblarne uno correttamente, sono davvero delle mucche!

[Giopal]

@Stel1963 ci mancherebbe. Ti ringrazio. Sono riuscito ad abbassarlo notevolmente cambiando ecc83 è sostituendo il cavo di segnale che ho utilizzato inizialmente con uno non schermato. A settembre quando rientro inizierò con i consigli di upgrade è magari ti disturbero nuovamente. Grazie di nuovo per la disponibilità.

[lucaz78]

9 ore fa, Giopal ha scritto:

sostituendo il cavo di segnale che ho utilizzato inizialmente con uno non schermato

intendi che con un cavo non schermato hai meno disturbi che con uno schermato?

[Giopal]

@lucaz78 yes

[Giopal]

@Stel1963 Mi sono permesso di scriverti in pvt.

[ferdydurke]

A distanza di oltre 2 anni questa discussione è ancora aperta e seguita…un record e un grandissimo successo

[lucaz78]

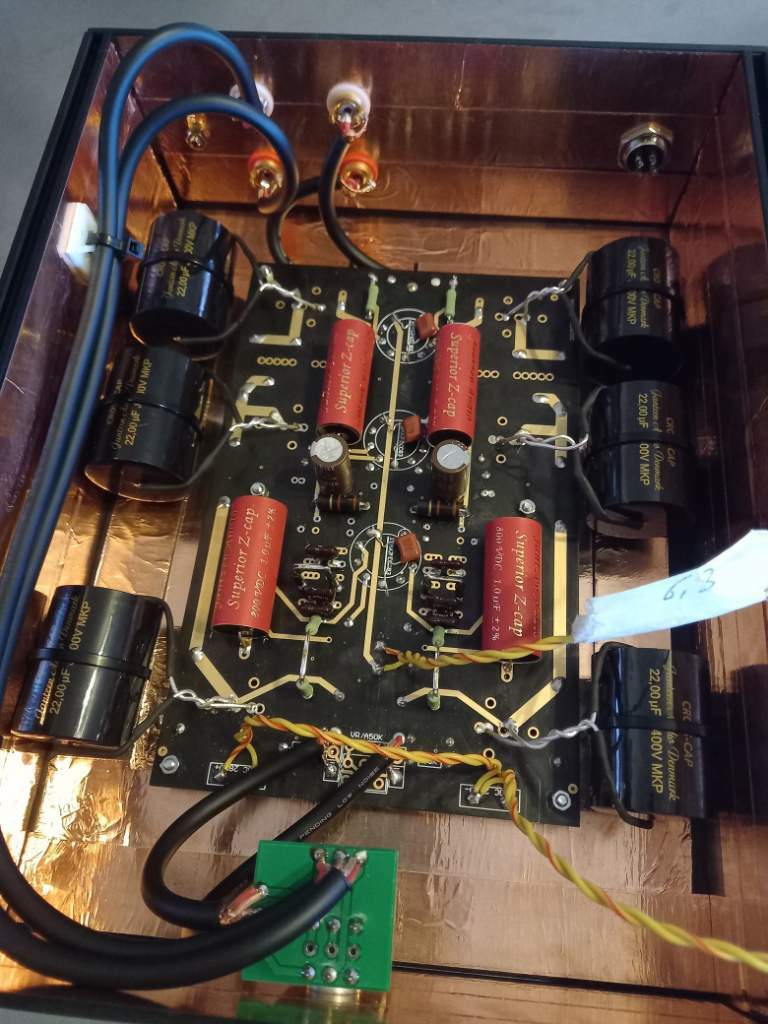

io sto andando avanti con il lavoro di modifica alla versione base su 2 telai presa in cina.

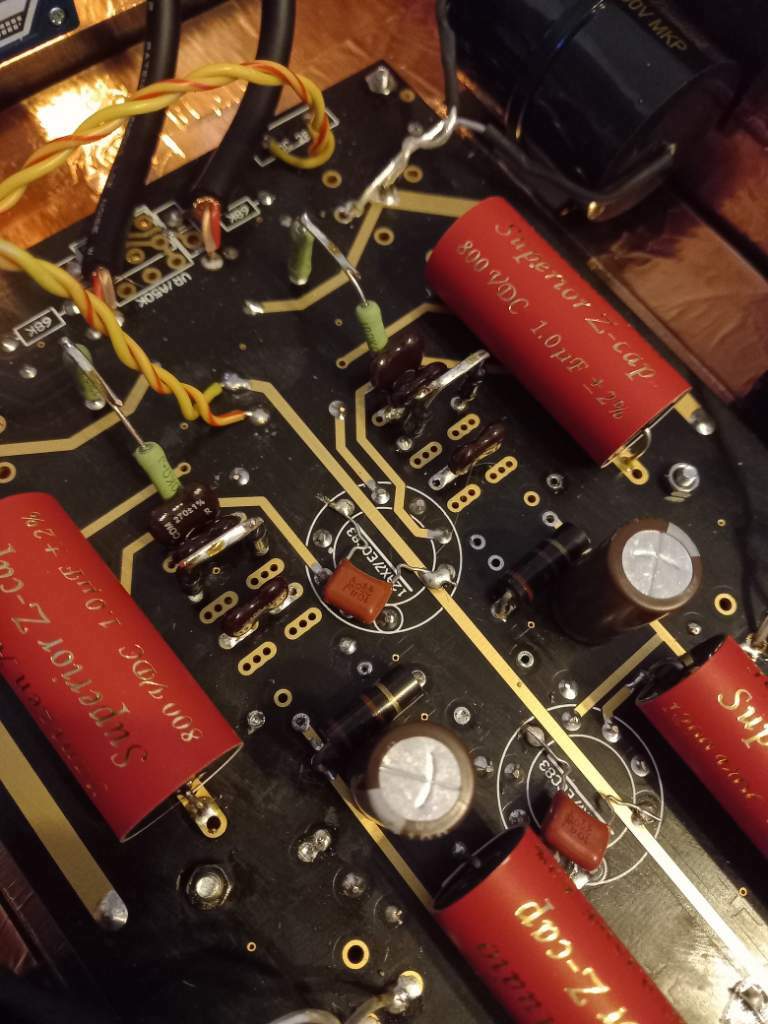

Sono partito dalla versione montata in modo da avere già molti componenti fondamentali (toroidale di alimentazione, potenziometro alps blu, dei discreti connettori RCA CMC Usa ), e ho sostituito i componenti chiave come indicato nella guida.

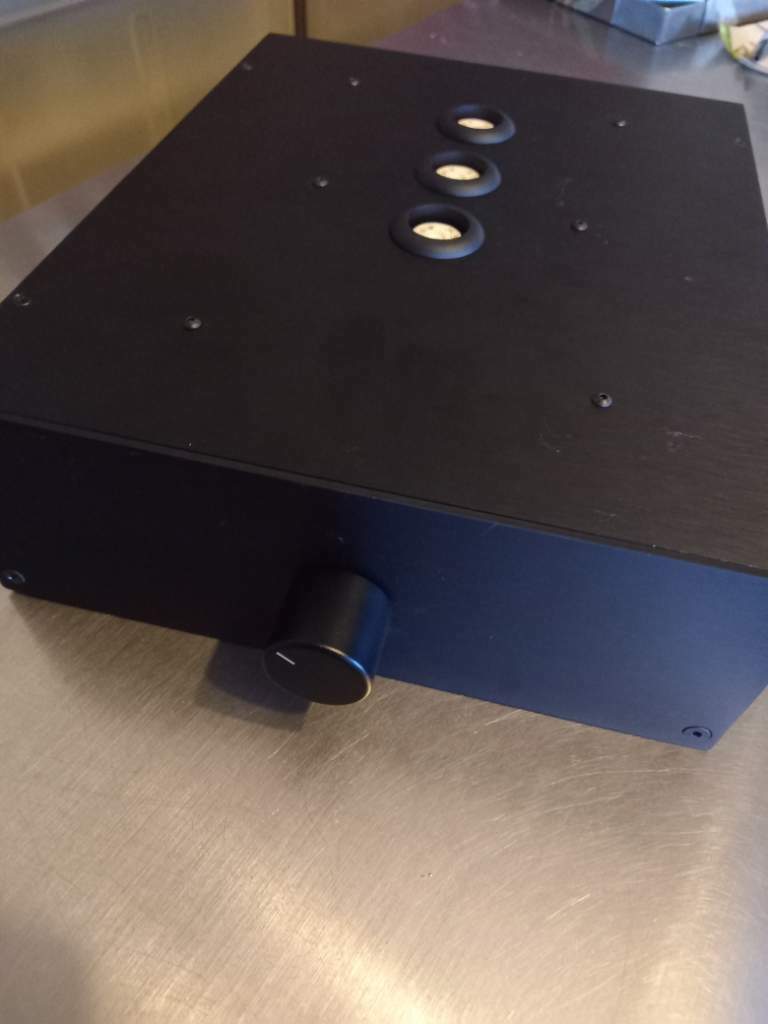

Dal momento che ho deciso di montare 6 condensatori in polipropilene Jantzen Crosscap al posto degli elettrolitici ho dovuto fare una ulteriore spesa per 2 nuovi chassis (galaxy gx288). Questo non era previsto ma d'altronde anche nel telaio dell'alimentatore non ci sarebbe posto per l'induttanza, se volessi montarla, o per ulteriori modifiche. I telai originali sono veramente piccoli e di fattura molto economica.

Adesso sto aspettando di rifare i cablaggi di alimentazione dalla scheda del pre al connettore con del cavo unipolare da 600v.

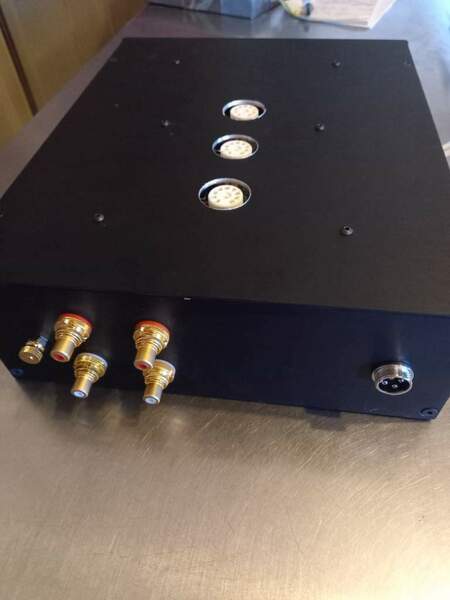

In questa versione dal telaio dell'alimentatore parte un cavo quadripolare che porta solamente la DC alla scheda pre (285+ , 285- , 6,3+ e 6,3-).

voglio anche montare un interruttore a levetta sul frontale dell'alimentatore, molto piu comodo dell'interruttore posteriore sulla presa IEC.

Farò un cordone di alimentazione piu lungo in modo da mettere alimentatore e pre su due diversi ripiani per limitare interferenze (di queste ne ho gia troppe, sto impazzendo con le schermature dei cavi!!!)

Un dubbio che mi è venuto è il motivo per cui il morsetto di massa non è collegato alla PCB.

Era cosi in origine ed era molto silenzioso, ho rispettato questa configurazione.

Nella PCB il punto segnato con GND è ponticellato al negativo del canale destro, niente di piu.





[Giopal]

@lucaz78 Ma non sono in corto i condensatori con i cavi attorcigliati? Vero male io la foto?
