La bellezza del giradischi

[plinth art]

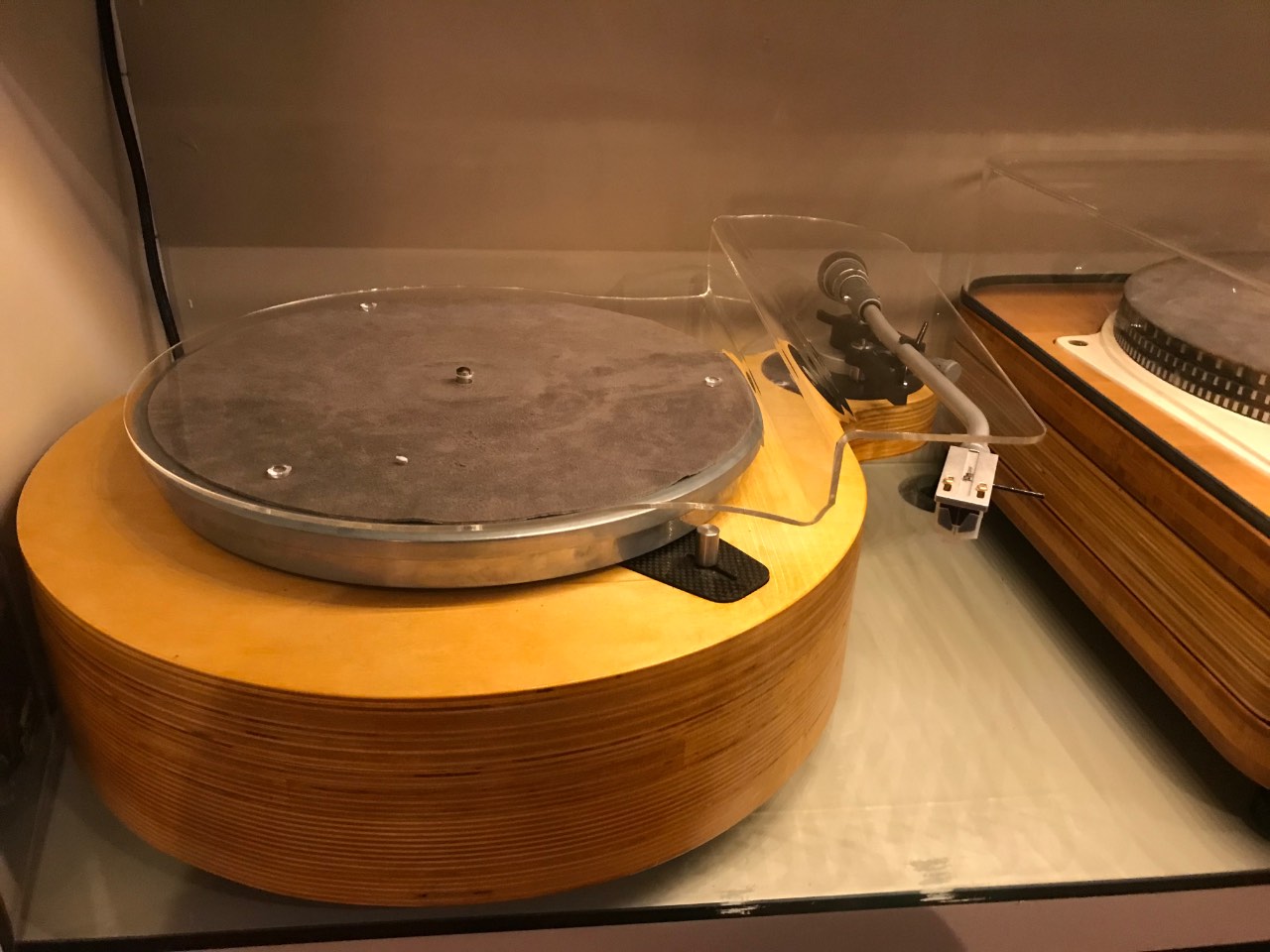

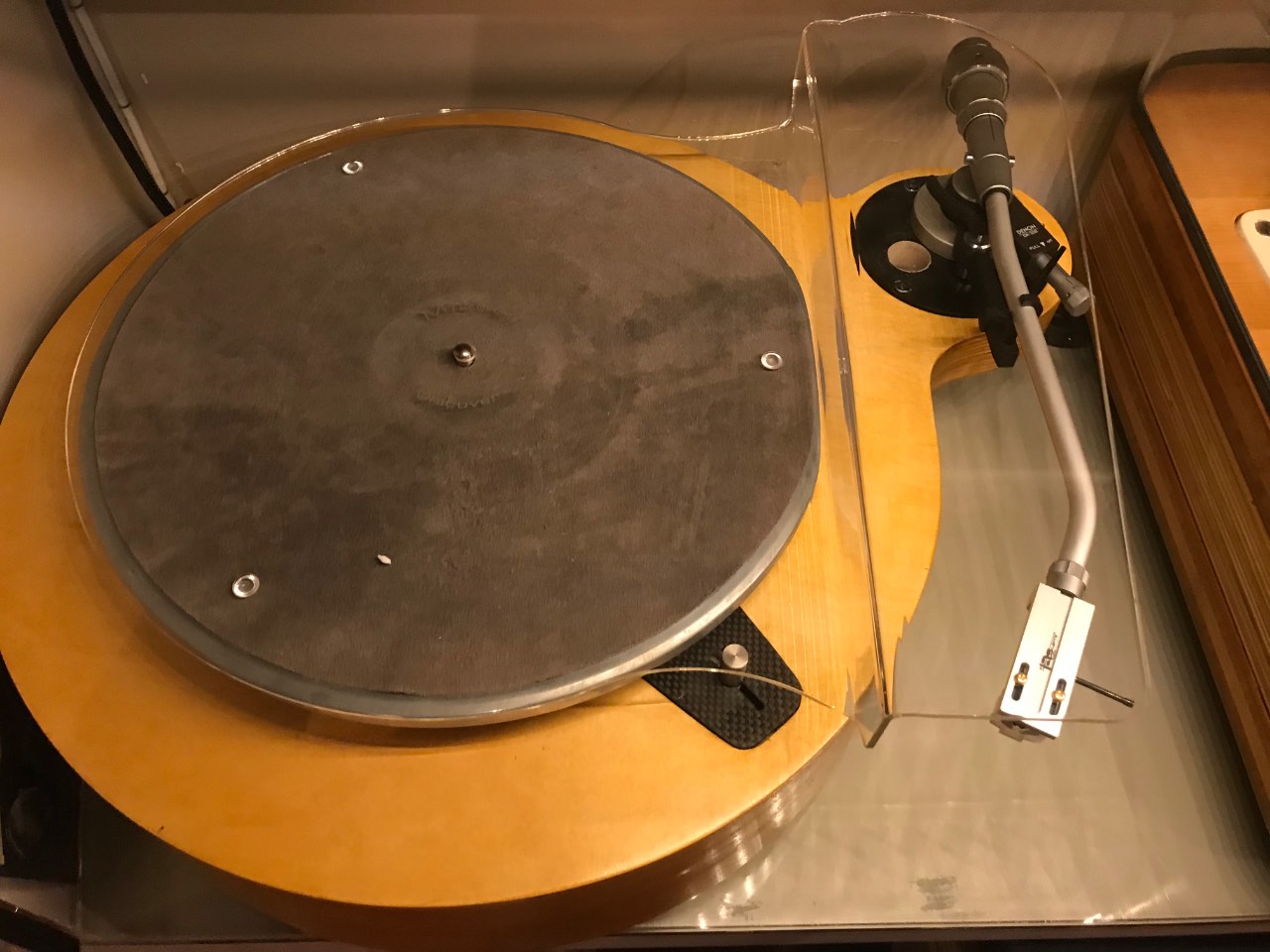

Ciao a tutti, bello questo 3ad, questo è il mio lenco su base ptp in carbonio, plinto in multistrato di betulla e braccio denon 308

[nixie]

@BEST-GROOVE Il plinto con parecchie ore e relativi nominativi di  tutto il calendario,lo ha costruito nixie. Quello che si vede di fuori è il minimo di ciò che ha comportato la costruzione.

[plinth art]

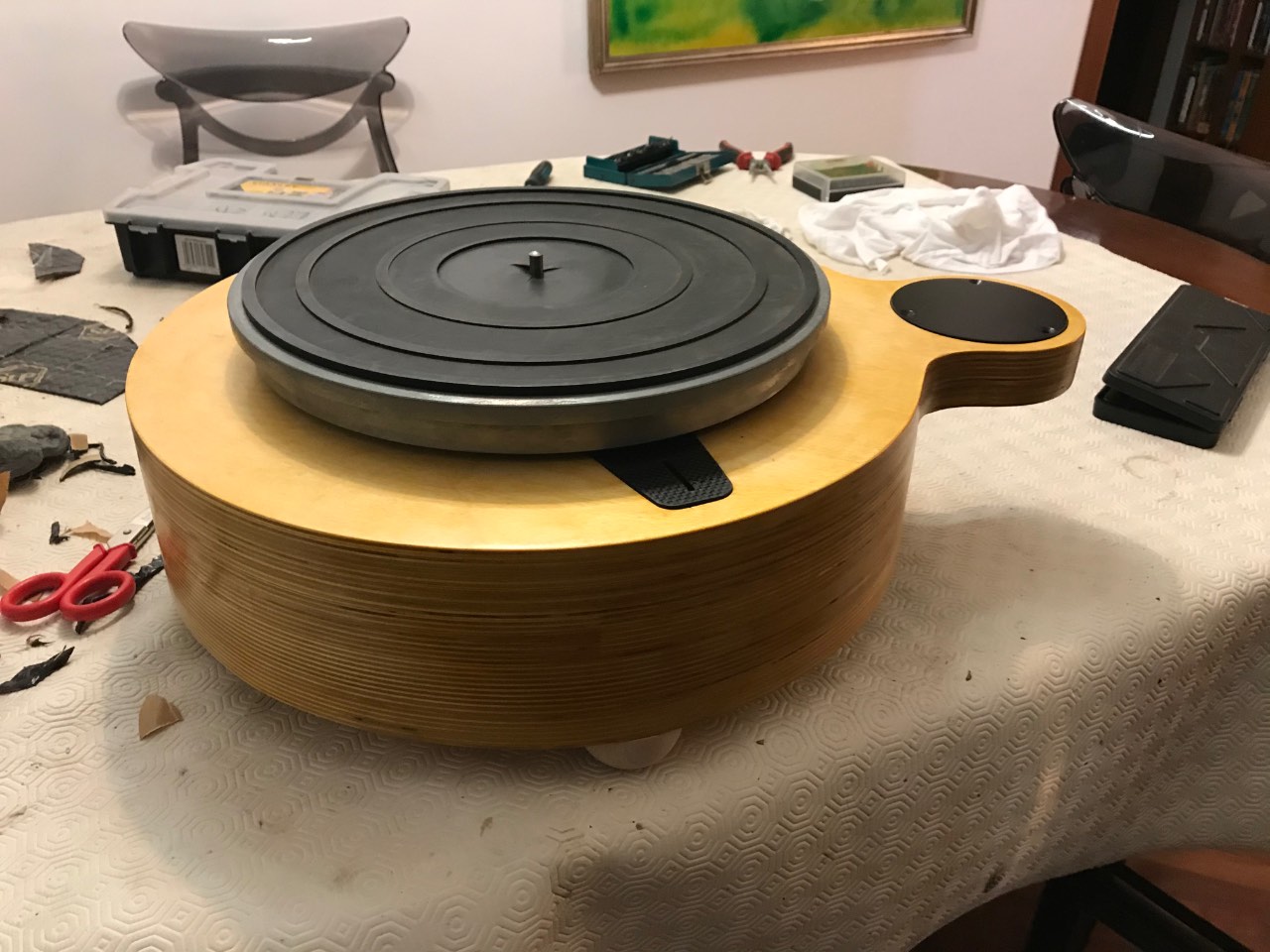

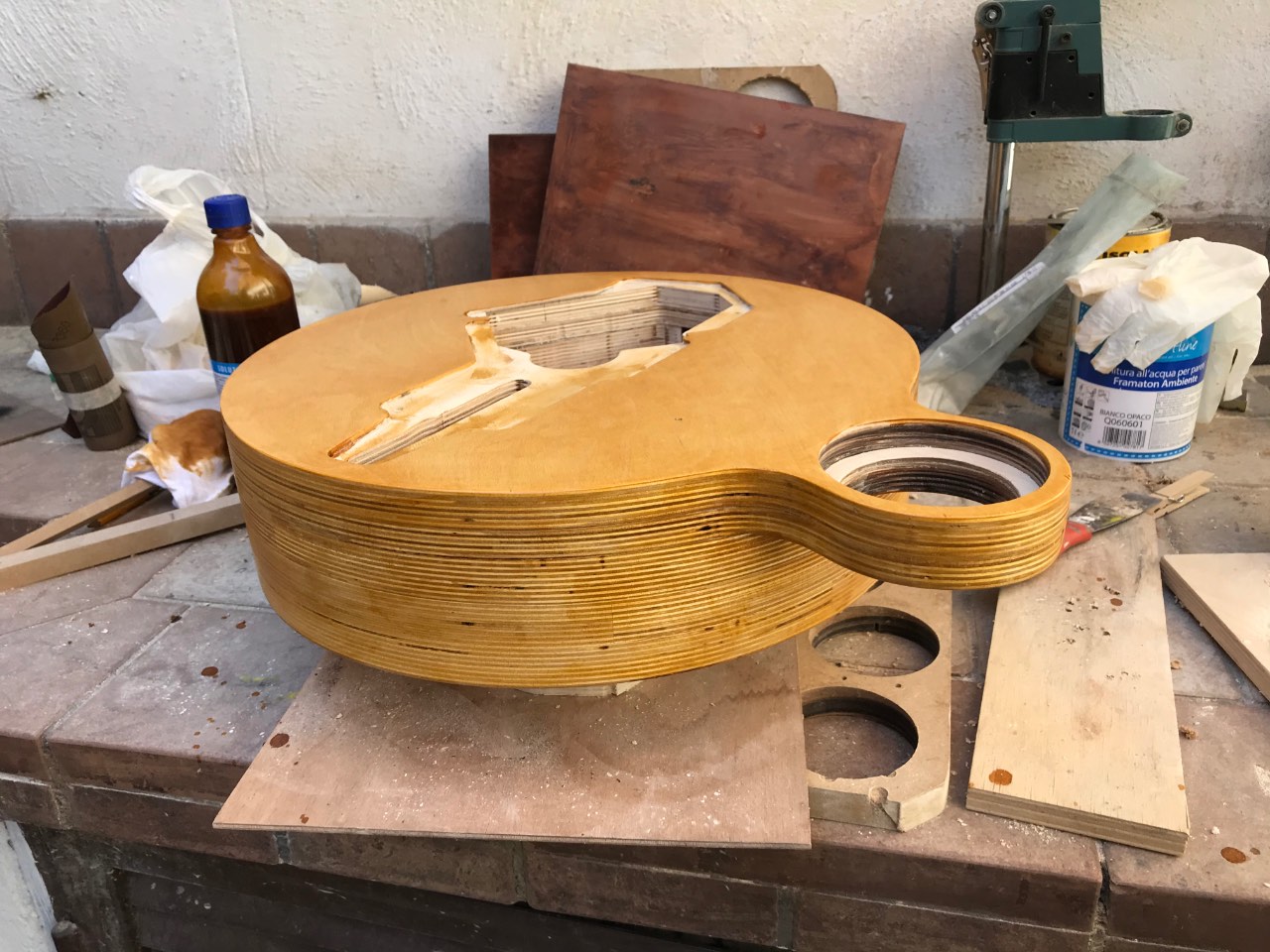

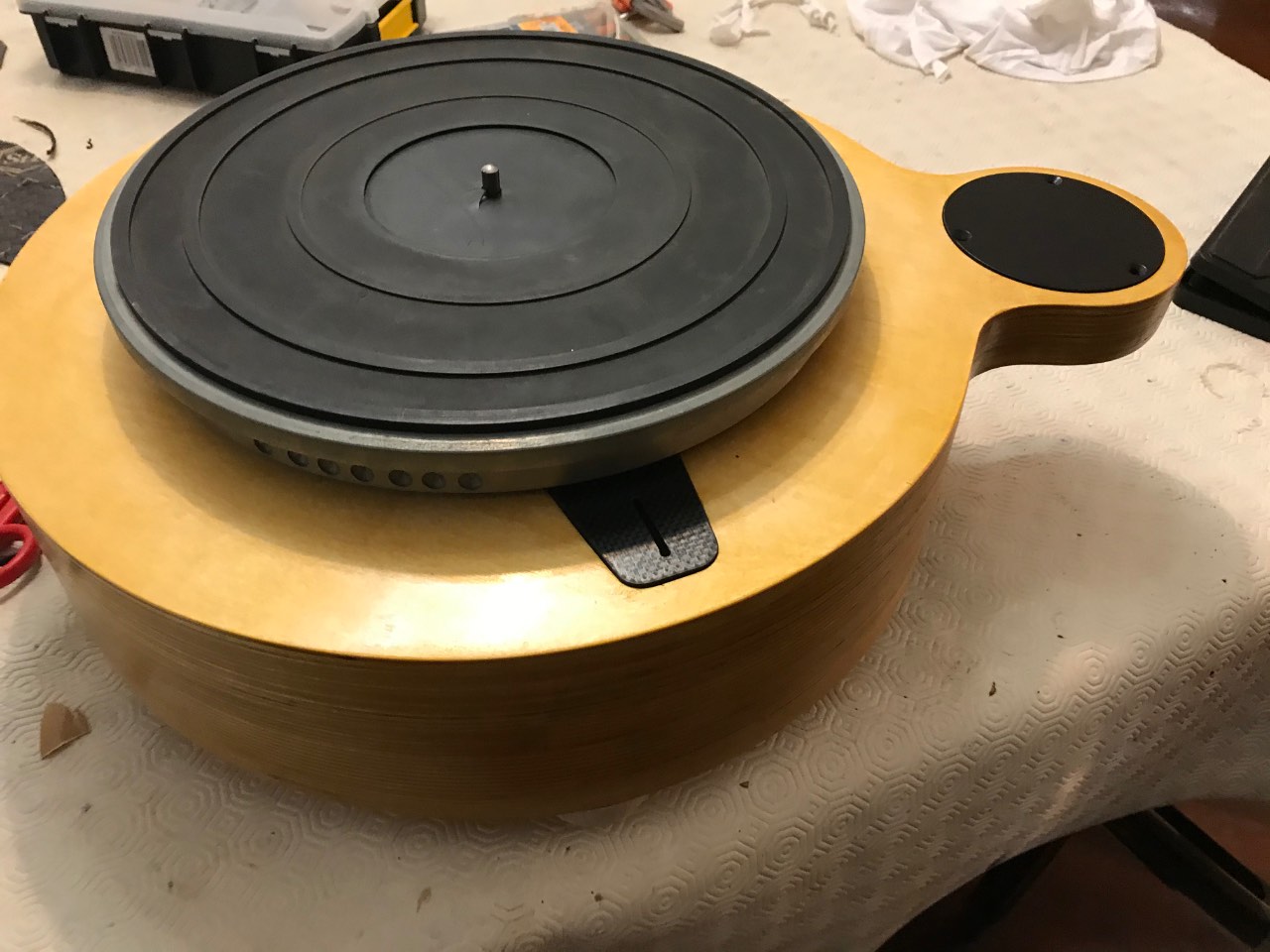

Alcune foto della lavorazione

[plinth art]

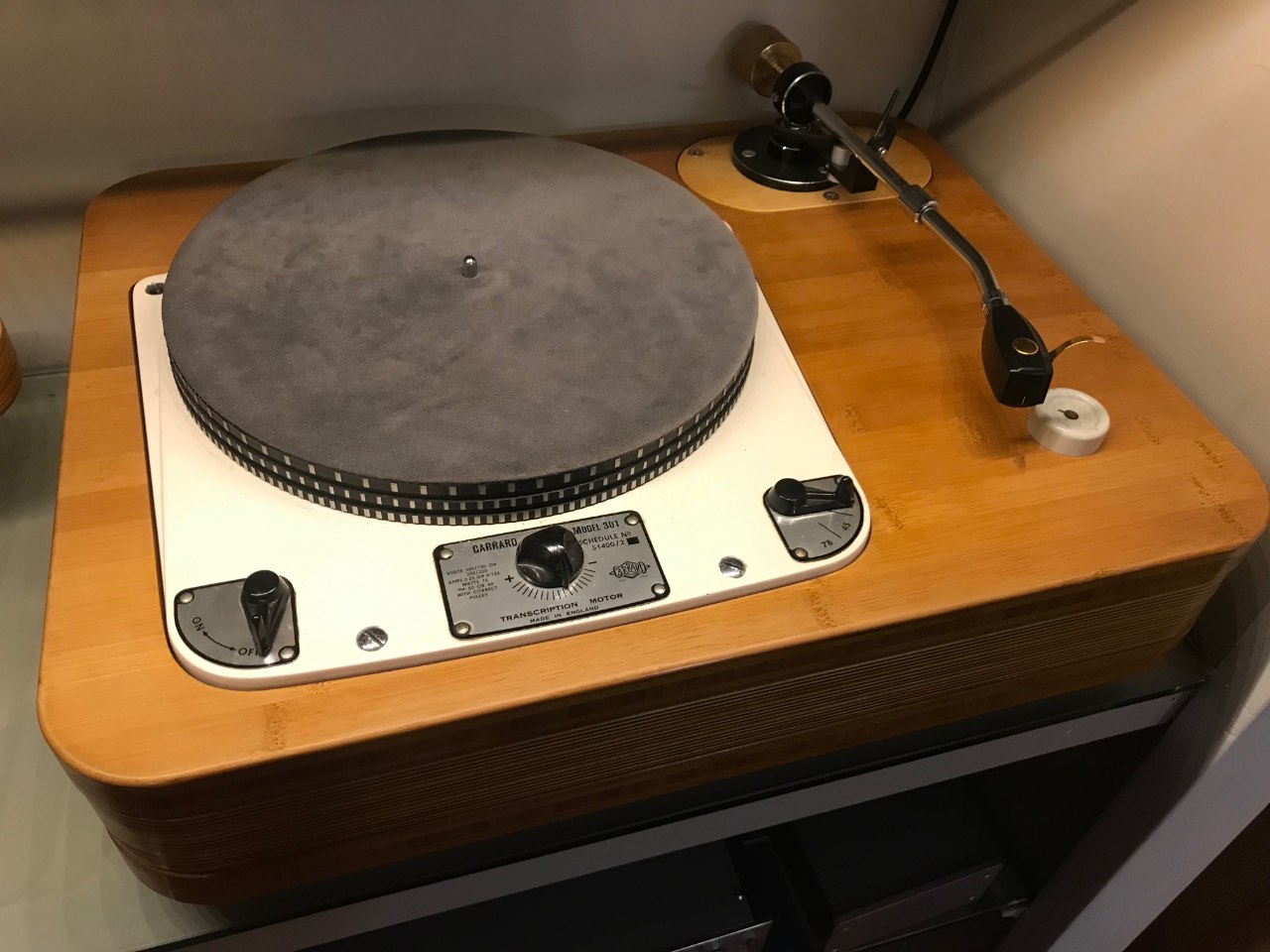

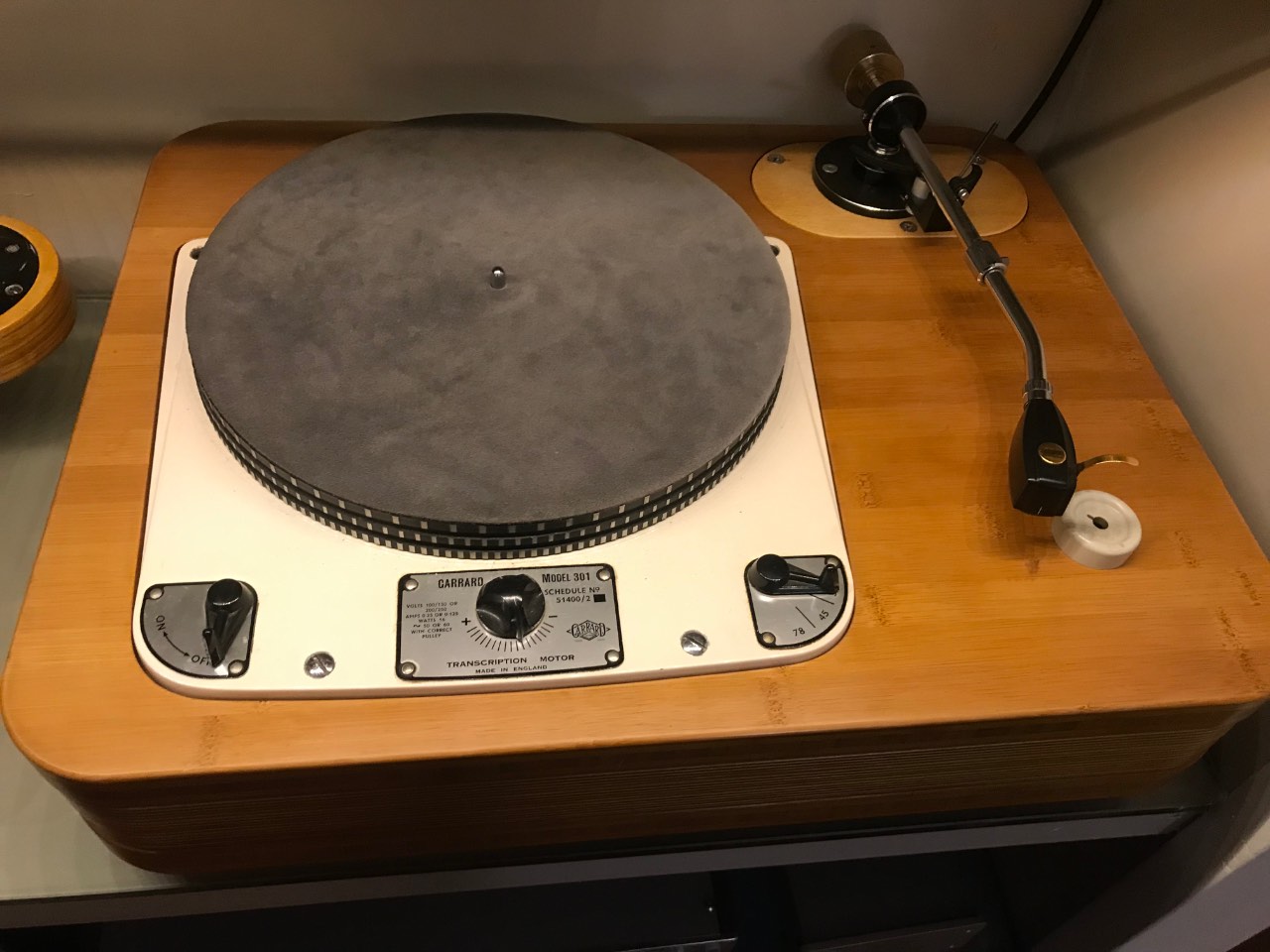

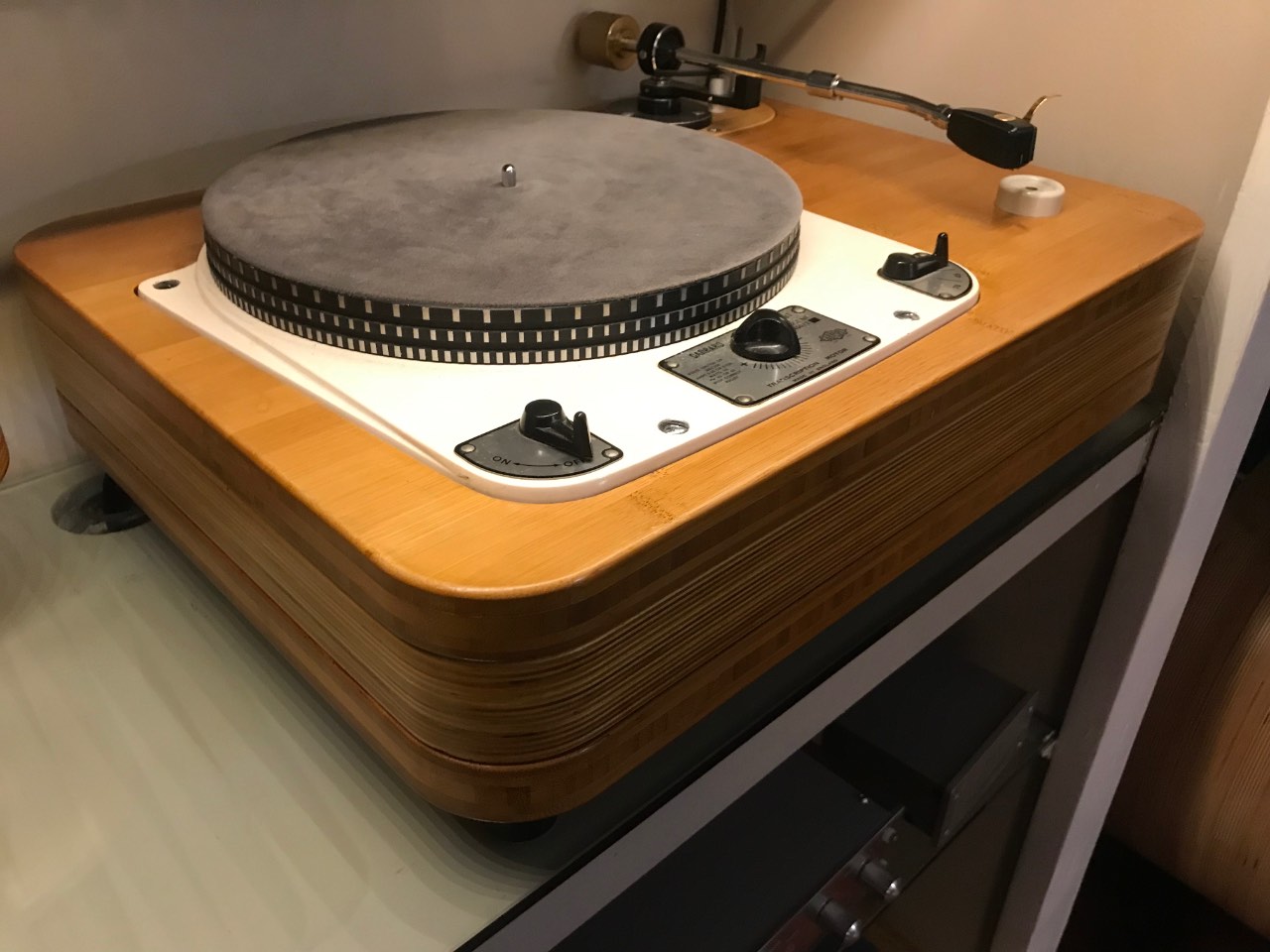

Sta facendo compagnia al Garrard 😉

[pass]

19 ore fa, umbert66 ha scritto:

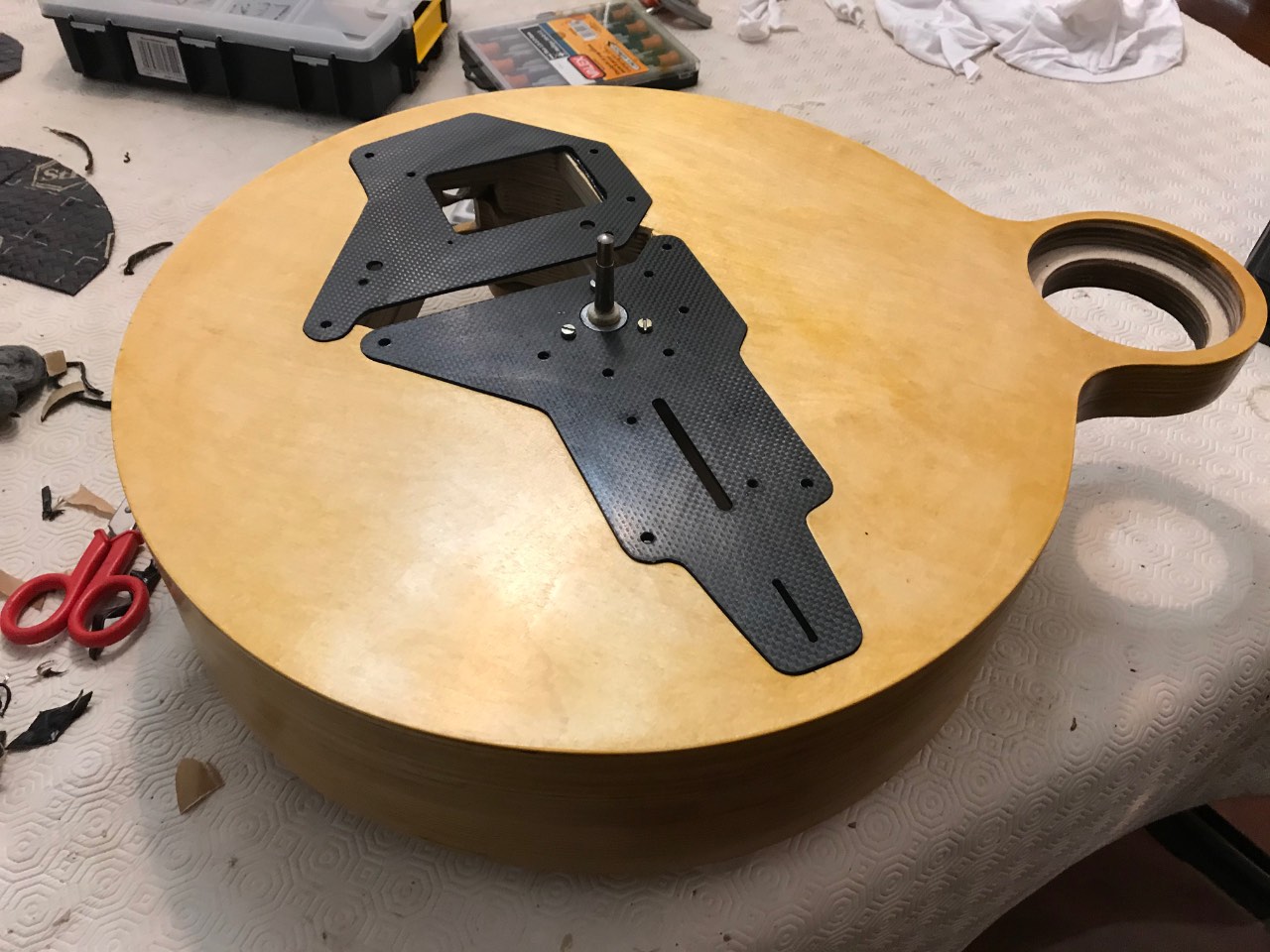

Siamo partiti da qui...

Mi puoi dire dove trovare il disegno con le dimensioni delle piastre?

Prima o poi riparto col mio lenco...

[umbert66]

@passse mi mandi tua email te li giro... Mandami messaggio privato con tua email o numero cellulare WhatsApp...

A disposizione

[BEST-GROOVE]

5 ore fa, nixie ha scritto:

Quello che si vede di fuori è il minimo di ciò che ha comportato la costruzione.



spiega nei dettagli cosa c'é sotto il vestito.

[nixie]

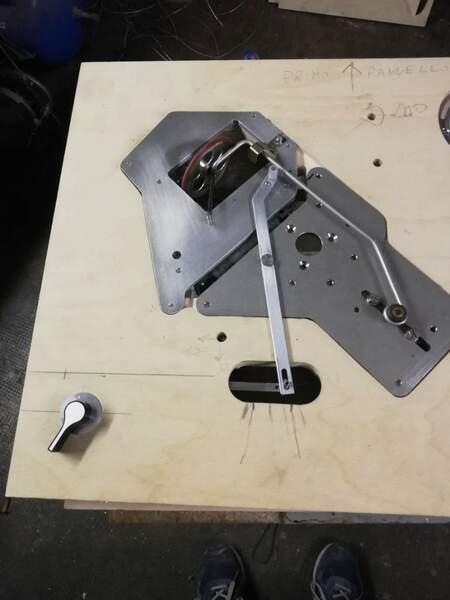

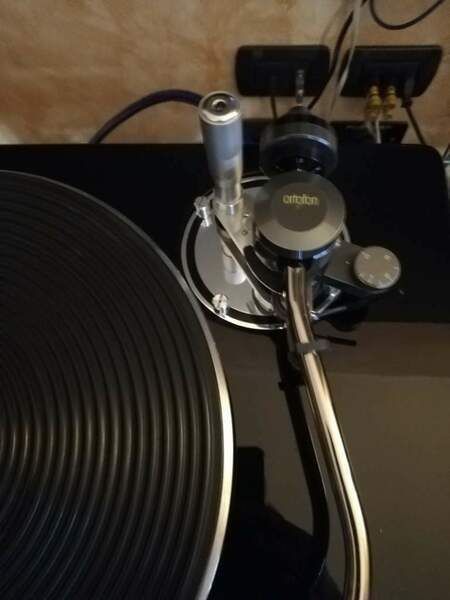

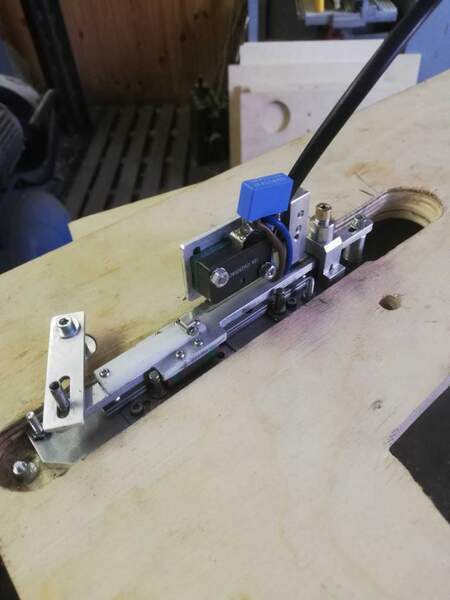

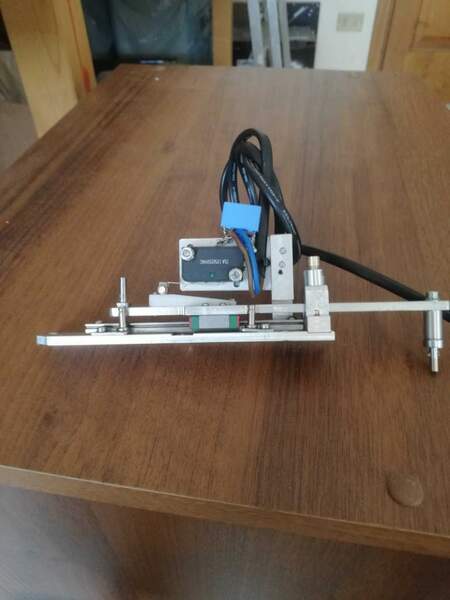

@BEST-GROOVE Ci provo,il PTP è una bella invenzione,ma ha un piccolo difetto,di mantenere sempre in appoggio la ruota folle sia sul perno del motore sia sul piatto,qualcuno sopperisce con dei leveraggi esterni per spostare la suddetta.Io da "capatosta"ho voluto cimentarmi nella realizzazione di un meccanismo che fosse identico a quello originale,cioè accendere/spengere il motore e nel frattempo avvicinare/allontanare la ruota folle dal perno e dal piatto.Cosicche ho dovuto inventarmi un meccanismo e come collocarlo nel plinto,qui mi è venuto in aiuto Autocad con il quale ho disegnato il meccanismo e la posizione sul plinto,poi non contento ho realizzato la base del braccio con la regolazione continua del VTA(lo puoi regolare anche quando ascolti ,senza nessun rumore) e per ultimo, ma non ultimo, ho realizzato un alimentatore per il cambio velocità e controllo della tensione di alimentazione.Ti posto qualche foto.

[BEST-GROOVE]

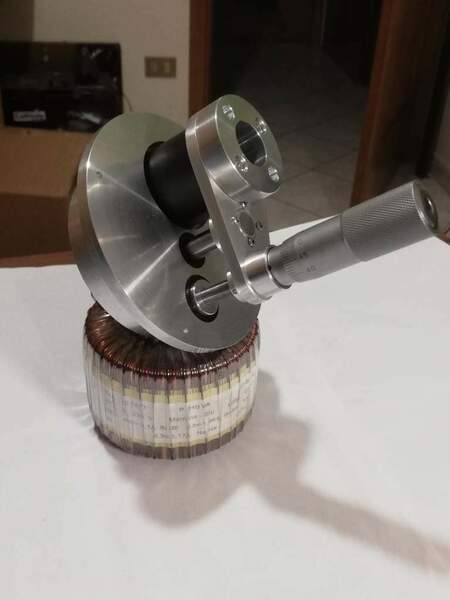

@nixie molto ingegnoso complimenti ma anche abile nel riuscire a pensare e concretizzare le idee oltre a trovare chi può farti la lavorazione che di solito nemmeno se le filano di striscio se non si fanno grandi numeri; la manopola per la regolazione del Vta è stata ricavata da un micrometro?

[nixie]

@BEST-GROOVE E' simile e non ha il quadrante come il micrometro, si chiama vite micrometrica e serve a posizionare un pezzo con precisione centesimale sulla base di una macchina utensile.

[BEST-GROOVE]

@nixie fortunato a trovare chi solo per un pezzo si mette d'impegno per realizzare quanto progettato.

[nixie]

@BEST-GROOVE Sono "Umarell", ma visionare i cantieri non mi piace😁

Quarda che ho reallizzato tutto da solo,fortunatamente  ho il tornio e la fresa e altre  cose e ci so  abbastanza lavorare.

[BEST-GROOVE]

Il 7/11/2022 at 09:00, nixie ha scritto:

Quarda che ho reallizzato tutto da solo,fortunatamente  ho il tornio e la fresa e altre  cose e ci so  abbastanza lavorare.



Ahh ben siamo a posto, con questa confessione ti sei giocato la possibilità per non essere lasciato in pace adesso che lo so!

Doppi complimenti allora e tanta sana invidia per le capacità realizzative.

[nixie]

@BEST-GROOVE Non ci sono problemi,per quel che posso e poi non saresti il primo forumer a cui ho dato un aiuto(per quello che posso) e ben volentieri.

[BEST-GROOVE]

30 minuti fa, nixie ha scritto:

Non ci sono problemi

Non mi provocare eeh che ti prendo in seria parola

Cmq grazie per la disponibilità, non mancherò di approfittare.

[Stel1963]

@nixie accidenti! Direi che con tornio e fresa te la cavi davvero egregiamente. E anche con l’elettronica! Complimenti!👏👏👏

[Rimini]

@Stel1963 Ben tornato, era un po' che non ti incrociavo sul forum. 👋

[Rimini]

@nixie Complimenti, veramente molto bravo! 🏆

Credo che ti contatterò in privato. 😊
